Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Тежегіш тежегіш – динамикалық тежеу жүйесінің коммутациялық құрамдас бөлігі. Ол қалпына келтіретін энергияны өздігінен таратпайды; орнына ол тұрақты ток шинасы мен тежеу резисторы арасындағы байланысты басқарады.
Қозғалтқыштың баяулауы кезінде қозғалтқыш генератор ретінде уақытша жұмыс істей алады. Алынған регенеративті энергия тұрақты ток шинасына қайта ағып, шина кернеуінің жоғарылауына әкеледі. Кернеу ұсақтағыштың жұмыс шегіне жеткенде, IGBT коммутациялық тізбегі энергияны тежеу резисторына өткізеді және бағыттайды.
Тұрақты ток шинасының кернеуі босату табалдырығынан төмен түссе, ұсақтағыш өшеді.
Бұл жұмыс циклі тежеу резисторына қалпына келетін энергияны сіңіруге мүмкіндік береді және баяулау немесе күрделі жөндеу жұмыстары кезінде тұрақты шинаның шамадан тыс кернеуінің алдын алуға көмектеседі.
- Тежеу резисторы арқылы регенеративті энергияның разрядын басқарады
- Динамикалық тежеу кезінде тұрақты шинаның кернеуінің жоғарылауын шектейді
- Регенеративті жағдайлар кезінде жылдам ауысуды қамтамасыз етеді
- Жоғары тежеу қабілетін қажет ететін жетектер үшін сыртқы тежеуді қолдайды
- Ұсақтағыш пен тежеу тізбегінің қорғанысын қамтамасыз етеді
- Жоғары тежеу талаптары үшін бірнеше блоктарды параллель қосуға мүмкіндік береді
Тежеудің нақты өнімділігі жетек жүйесіне, қозғалтқыш инерциясына, жүктеме сипаттамаларына, тежеу резисторына, тежеу жиілігіне және қажетті баяулау уақытына байланысты.

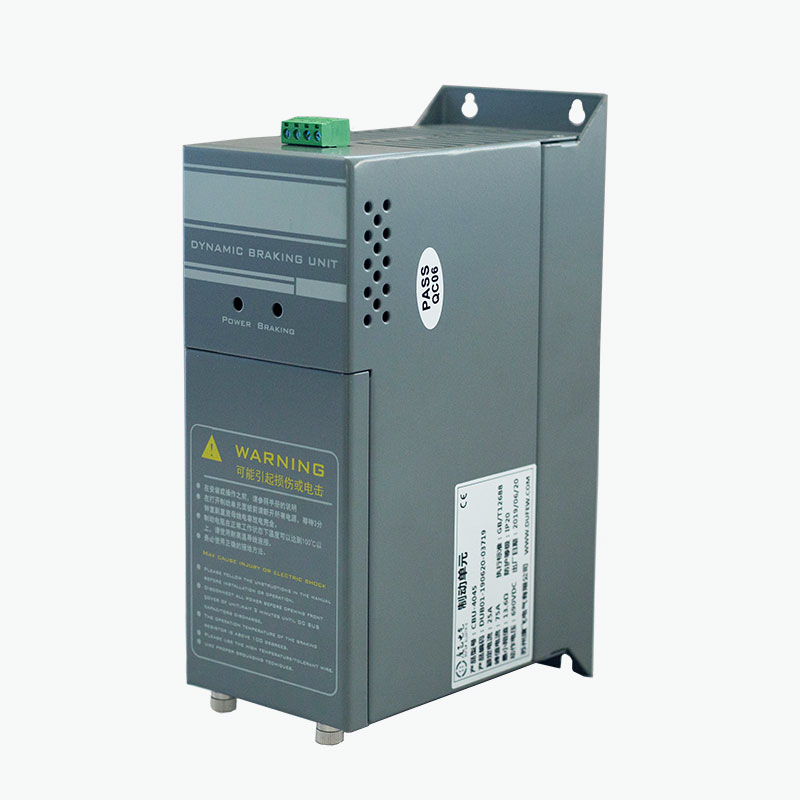

CBU сериясы айнымалы жиілік жетегінің тұрақты ток шинасына қосылған IGBT негізіндегі коммутация тізбегін пайдаланады.
Жұмыс реті:
Қозғалтқыштың баяулауы → Регенеративті энергия → Тұрақты шинаның кернеуінің жоғарылауы → Ұсақтағыш қосылады → Тежеу резисторына энергия ағыны → Жылу ретінде бөлінетін энергия
Ұсақтағыш бөлек сыртқы контроллерге сүйенбей, тұрақты шинаның кернеуін үздіксіз бақылайды.
Шина кернеуі конфигурацияланған жұмыс шегінен асқанда, IGBT регенеративті энергияны резисторға өткізеді және береді. Кернеу тиісті диапазонға оралғанда, коммутациялық құрылғы өшеді.
Бұл басқару әдісі әсіресе қалпына келтірілген энергия жетектің ішкі тежеу тізбегі үшін тым үлкен немесе тым жиі болатын қолданбалар үшін пайдалы.
| Параметр | Техникалық сипаттама |
|---|---|
| Жүйе кернеуі | 220VAC / 380VAC / 690VAC |
| 220 В жүйесіне арналған тежеу кернеуі | DC340 / 360 / 380 / 400 / 420 В ± 10 В |
| 380 В жүйесіне арналған тежеу кернеуі | DC630 / 660 / 690 / 730 / 760 В ±10 В |
| 690 В жүйесіне арналған тежеу кернеуі | DC1140V ±10V |
| Бақылау әдісі | Тұрақты шинаның кернеуін автоматты бақылау |
| Гистерезис | ≤10В |
| Параллель жауап | ≤1мс |
| Желдеткіштің іске қосылу температурасы | Шамамен 45°C |
| Артық температурадан қорғау | Шамамен 85°C |
| Ақаулық шығысы | Реле контактісі: 0,6A/250VAC, 2A/30VDC |
| Қорғау рейтингі | IP20 немесе одан жоғары |
| Жалынға төзімділік дәрежесі | UL94 V-2 |
| Қолданылатын стандарт | GB/T 12668 |
Ескертпе: Соңғы тежеу кернеуі, үлгісі және электр конфигурациясы таңдалған өнім мен жетек жүйесіне сәйкес расталуы керек.
CBU сериясы сыртқы динамикалық тежеу тізбегі үшін қажетті коммутациялық және қорғаныс функцияларын біріктіреді.
Басқару тізбегі тұрақты шинаның кернеуін үздіксіз бақылайды. Кернеу конфигурацияланған тежеу шегіне жеткенде, IGBT коммутациялық тізбегі регенеративті энергияны тежеу резисторына беру үшін өткізеді.
Ұсақтағыш тұрақты шинаның кернеуінің өзгеруіне сыртқы басқару жүйесін қажет етпей жауап береді. Параллель конфигурациялар үшін көрсетілген синхрондау жауабы 1 мс шегінде болады.
220В, 380В және 690В жетек жүйелері үшін тежеу кернеуінің әртүрлі деңгейлері бар. Сәйкес параметр жетектің тұрақты шинасы кернеуімен және таңдалған CBU үлгісімен анықталады.
Өнім конфигурациясына байланысты қорғау функцияларына мыналар кіреді:
- тұрақты шинаның асқын кернеуінен қорғау
- Тежеу тізбегінің қысқа тұйықталуынан қорғау
- Overtemperature protection
- Желдеткіш ақауларынан қорғау
- Ақаулық реле шығысы
Қорғау шарттары тежеу шығысын өшіріп, сыртқы басқару жүйесіне ақаулық сигналын бере алады.
CBU сериясы жоғарырақ тежеу жиілігін немесе қуатын қажет ететін қолданбалар үшін мәжбүрлі ауамен салқындатуды пайдаланады.
Салқындату желдеткіші модульдің шамамен 45°C температурасында іске қосылады, бұл ретте артық температурадан қорғаудың белгіленген нүктесі шамамен 85°C болады.
Нақты жылу өнімділігі мыналарға байланысты:
- Тежеу күші
- Тежеу жұмыс циклі
- Қоршаған орта температурасы
- Шкафты желдету
- Орнату рұқсаты
- Жұмыс жиілігі
Ұсақтағышты өнімді орнату талаптарына сәйкес жеткілікті желдетумен және саңылаумен орнату керек.
| Код | Сипаттама |
|---|---|
| CBU | Dufew Электрлік тежегіш ұсақтағыштар сериясы |
| 4 | Кернеу класы: 4 = 380 В |
| 030 | Өнім сериясы бойынша үлгі белгілеу |
Модель жетек кернеуіне, қажетті тежеу мүмкіндігіне, тежеу жұмыс цикліне, тежеу резисторына және жүктеме сипаттамаларына сәйкес таңдалуы керек.
Тежегіш ұсақтағышты таңдау тек қозғалтқыш қуатына емес, жетек жүйесінің нақты қалпына келтіру жағдайларына негізделуі керек.
| Таңдау параметрі | Инженерлік қарастыру |
|---|---|
| Жетек жүйесінің кернеуі | Қолданылатын тұрақты ток шинасының кернеу диапазонын анықтайды |
| Мотор қуаты | Жалпы тежеу жүйесінің өлшеміне анықтама береді |
| Жүктеме түрі | Көтергіштер, элеваторлар, конвейерлер, центрифугалар және басқа жүктер әртүрлі қалпына келтіру сипаттамаларына ие. |
| Инерцияны жүктеңіз | Жоғары инерция әдетте баяулау кезінде көбірек қалпына келетін энергияны шығарады |
| Баяулау уақыты | Қысқарақ тежеу лездік тежеу қуатының қажеттілігін арттырады |
| Тежеу жиілігі | Жиі тежеу термиялық жүктемені арттырады |
| Қажетті тежеу қуаты | Қажетті ұсақтағыш пен резистордың сыйымдылығын анықтайды |
| Тежеу резисторы | Қарсылық мәні мен қуат рейтингі тежеу тізбегіне сәйкес келуі керек |
| Жұмыс циклі | Үздіксіз және үзіліссіз жылу талаптарын анықтайды |
| Қоршаған орта температурасы | Жылудың таралуына және рұқсат етілген жұмыс жағдайларына әсер етеді |
| Орнату шарттары | Шкафтың өлшемі, желдету және саңылау термиялық өнімділікке әсер етеді |
| Параллель жұмыс | Қажетті тежеу қабілеті үшін бір ұсақтағыш жеткіліксіз болған кезде бірнеше блокты пайдалануға болады |
Инженерлік таңдау үшін жетек үлгісі, қозғалтқыш қуаты, жүктеме түрі, баяулау уақыты, тежеу жиілігі және бар болған жағдайда тежеу резисторының техникалық сипаттамалары көрсетілуі керек.
| Қолданба | Тежеу талабы |
|---|---|
| Лифттер | Төмен жүру және жылдам баяулау кезінде қалпына келетін энергияны басқарады |
| Көтеру жабдығы | Жүктемелерді төмендету кезінде пайда болатын қалпына келтіретін энергияны өңдейді |
| Крандар | Жоғары инерциялық және көтергіш жүктердің басқарылатын баяулауын қолдайды |
| Центрифугалар | Жылдам баяулау кезінде қалпына келетін энергияны таратады |
| Өнеркәсіптік кір жуғыш машиналар | Қайталанатын жеделдету және баяулауы бар жүйелер үшін қолайлы |
| Тоқыма машиналары | Жиі тежеу циклдарын қолдайды |
| Қағаз машиналары | Жетек жүйелері басқарылатын динамикалық тежеуді қажет ететін жерлерде қолданылады |
| Станоктар | Жылдам тоқтау кезінде қалпына келтіретін энергияны басқаруға көмектеседі |
| Конвейерлік жүйелер | Жүктеме инерциясы тұрақты шина кернеуінің жоғарылауын тудыратын жерде қолданылады |
| Басқа VFD жүйелері | Жетектің ішкі тежеу қабілеті жеткіліксіз болған кезде қолайлы |
Ұсақтағышты тек мотор қуатына емес, нақты тежеу энергиясы мен жұмыс цикліне сәйкес таңдау керек.
Тежегіш кескіш пен тежегіш резистор әртүрлі функцияларды орындайды және әдетте бірге қолданылады.
| Құрамдас | Функция |
|---|---|
| Тежегіш ұсақтағыш | Тұрақты ток шинасынан регенеративті энергия тасымалдануын басқарады |
| Тежеу резисторы | Берілген электр энергиясын жылуға түрлендіреді |
| Тұрақты ток шинасы | Жетек пен тежеу тізбегі арасындағы электрлік жолды қамтамасыз етеді |
Ұсақтағыш коммутация процесін басқарады, ал резистор энергияны сіңіреді. Сондықтан резистордың қарсылық мәні, қуат көрсеткіші және жұмыс циклі ұсақтағышпен және жетекпен үйлесімді болуы керек.
Қажетті тежеу қабілеті бір блоктың сыйымдылығынан асып кеткенде, бірнеше CBU қондырғыларын параллель қосуға болады. Параллель конфигурация қосылған блоктар арасындағы коммутация жұмысын үйлестіру және жүйенің дизайнына сәйкес тежеу жүктемесін бөлу үшін сәйкес басқару интерфейсін пайдаланады.
Бірнеше блоктарды конфигурациялау кезінде жалпы тежеу қуаты, тұрақты шинаның кернеуі, кескіштер саны, тежеу резисторының конфигурациясы, сымдардың орналасуы, тежеу жұмысының циклі және жылу жағдайлары сияқты факторларды ескеру қажет. CBU бірліктерінің саны және сәйкес қосылу әдісі таңдалған үлгіге, жүйе параметрлеріне және қолданба талаптарына сәйкес расталуы керек.
Тежегіш ұсақтағыш айнымалы жиілікті жетектің тұрақты шинасы мен тежеу резисторына көрсетілген электр схемасына сәйкес қосылады.
Іске қосу алдында:
1. CBU кернеу класы жетек жүйесіне сәйкес келетінін растаңыз.
2. Тұрақты ток шинасының полярлығын тексеріңіз.
3. Тежеу резисторының кедергісін және қуат рейтингін растаңыз.
4. Барлық терминалдардың дұрыс жалғанғанын және қатайтылғанын тексеріңіз.
5. Ұсақтауыштың айналасында тиісті желдетуді қамтамасыз етіңіз.
6. Қуат және басқару сымдарын тиісті түрде ажыратыңыз.
7. Қажет болса, ақаулық реле тізбегін қосыңыз.
8. Жүйені қуаттандыру алдында электрлік тексеруді аяқтаңыз.
Орнатуды өнім құжаттамасына және қолданыстағы электр талаптарына сәйкес білікті электр мамандары орындауы керек.
Dufew Electric тежеу резисторлары, тежеу қондырғылары, реакторлар, сүзгілер, трансформаторлар және тиісті электрлік компоненттерді қоса алғанда, өнеркәсіптік жетек және қуатты басқару қолданбаларына арналған қуат электроникасының құрамдастарын шығарады. Өндіріс процесі кіріс материалды тексеруден және құрамдас бөліктерді құрастырудан бастап электрлік сынаққа, қорғаныс функциясын тексеруге, қорытынды тексеруге және орауышқа дейінгі негізгі кезеңдерді қамтиды.
Өнім конфигурациясына байланысты сапаны тексеруге электр қосылымын тексеру, оқшаулау кедергісін тексеру, диэлектрлік беріктік сынағы, коммутациялық функцияны тексеру, қорғаныс функциясын тексеру, салқындату желдеткішін тексеру, терминалды тексеру және өлшемді тексеру кіреді. Бұл процедуралар өнімнің дизайнына және қолданылатын техникалық талаптарға сәйкес қолданылады.
Өнімге қатысты техникалық құжаттар мен сынақ жазбалары өнімді бағалауды, сапаны тексеруді және жүйені біріктіруді қолдау үшін жоба талаптарына сәйкес ұсынылуы мүмкін.
CBU сериясы GB/T 12668 қолданыстағы талаптарына сәйкес жасалған. Dufew Electric сонымен қатар сапа және өнімнің сәйкестік жүйесінде тиісті ISO және CE сертификаттарын сақтайды.
Қолданылатын сертификаттау және техникалық құжаттар нақты үлгіге және тапсырысқа сәйкес расталуы керек.
Dufew Electric өнеркәсіптік жетектерге, қуатты басқаруға және қуат сапасын қолданбаларға арналған қуат электроникасының құрамдастарын шығарады. Оның өнім портфолиосы тежеу, резистор, реактор, сүзгі және трансформатор шешімдерін қамтиды, соның ішінде тежеу резисторлары, тежегіш ұсақтағыштар, тежеу қондырғылары, кіріс және шығыс реакторлары, тұрақты ток реакторлары, EMI сүзгілері, dv/dt сүзгілері, синустық толқын сүзгілері, гармоникалық сүзгілер, трансформаторлар және өнеркәсіптік резисторлар.
Бірнеше электрлік құрамдас бөліктерді қажет ететін жобалар үшін Dufew Electric қолданбаға, электрлік көрсеткіштерге, орнату шарттарына және жүйе талаптарына сәйкес өнімнің тиісті сипаттамаларын үйлестіре алады.
Өнімді таңдау тұрақты ток шинасының кернеуін, тежеу қуатын, жүктеме сипаттамаларын, тежеу жиілігін, резистордың сипаттамаларын және жұмыс циклін ескереді.
Dufew Electric өнімдерінің ассортименті тежеу, резистор, реактор, сүзгі және өнеркәсіптік электр жүйелеріне арналған трансформаторлық қолданбаларды қамтиды.
Электрлік көрсеткіштерді, тежеу кернеуін, өлшемдерді, салқындату қондырғыларын және параллельді конфигурацияларды жоба талаптарына сәйкес бағалауға болады.
Өндіріске құрамдастарды тексеру, құрастыруды бақылау, электрлік сынақтар, қорғаныс функцияларын тексеру және қорытынды тексеру кіреді.
Ол айнымалы жиілікті жетектің тұрақты шинасының кернеуін бақылайды және регенеративті энергия кернеудің жоғарылауына әкелген кезде тежеу тізбегін ауыстырады. Содан кейін қалпына келтіру энергиясы диссипация үшін тежеу резисторына беріледі.
Ұсақтағыш тежеу тізбегі қосылған және өшірілген кезде басқарады. Резистор берілген электр энергиясын жұтып, оны жылуға айналдырады. Екі компонент динамикалық тежеу жүйесінде бірге жұмыс істейді.
Сыртқы блок жетектің кірістірілген тежеу қабілеті қажетті қалпына келтіретін энергияны көтере алмаған кезде қажет болуы мүмкін, әсіресе қысқа баяулау уақыттары, жоғары инерциялық жүктемелер, жиі тежеу немесе күрделі жөндеу жүктемелері.
Иә, дискіде тұрақты ток шинасы терминалдары және кернеу сипаттамалары болған жағдайда. Электр техникалық сипаттамаларын тек қозғалтқыш қуаты бойынша таңдамай, қосу алдында тексеру керек.
Иә. Қажетті тежеу қабілеті бір блоктың номиналды деңгейінен асқанда бірнеше блокты пайдалануға болады. Бірліктер саны, резистордың орналасуы, сымдар және басқару конфигурациясы қажетті тежеу міндетінен анықталуы керек.
Қарсылық мәні мен қуат рейтингі тұрақты ток шинасының кернеуінен, қажетті тежеу қуатынан, тежеу энергиясынан, тежеу жиілігінен және жұмыс циклінен анықталуы керек. Резистор сонымен қатар жетек пен тежеу тізбегіне қойылатын талаптарға сай болуы керек.
Әдетте бағдарламалық құралды іске қосу талап етілмейді, себебі коммутация жұмысы тұрақты шинаның кернеуі арқылы автоматты түрде басқарылады. Жұмыс алдында сымдарды, полярлықты, резистордың сипаттамаларын, салқындатуды, қорғаныс қосылымдарын және оқшаулауды тексеру керек.
Жетек үлгісін, жүйе кернеуін, қозғалтқыш қуатын, жүктеме түрін, баяулау уақытын, тежеу жиілігін, жүктеме сипаттамаларын, тежеу резисторының сипаттамаларын және орнату шарттарын қамтамасыз етіңіз. Бұл параметрлерді сәйкес электр конфигурациясын анықтау үшін пайдалануға болады.
Dufew Electric CBU сериялы тежегіш ұсақтағыштар баяулау, төмендету және басқа күрделі жөндеу жағдайларында қалпына келетін энергияны басқару үшін айнымалы жиілікті жетек жүйелерінде қолданылады.
Таңдау кезінде тұрақты ток шинасының кернеуі, тежеу қуаты, тежеу резисторының сипаттамалары, жұмыс циклі, жүктеме жағдайлары және орнату талаптары ескерілуі керек. Dufew Electric сонымен қатар өнеркәсіптік жетек жүйелері үшін тежеу резисторлары мен тиісті қуат электроникасының компоненттерін жеткізеді.
Өнімді таңдау үшін тұтынушылар жетек кернеуін, қозғалтқыш қуатын, жүктеме түрін, баяулау уақытын, тежеу жиілігін және тежеу резисторының сипаттамаларын бере алады.
