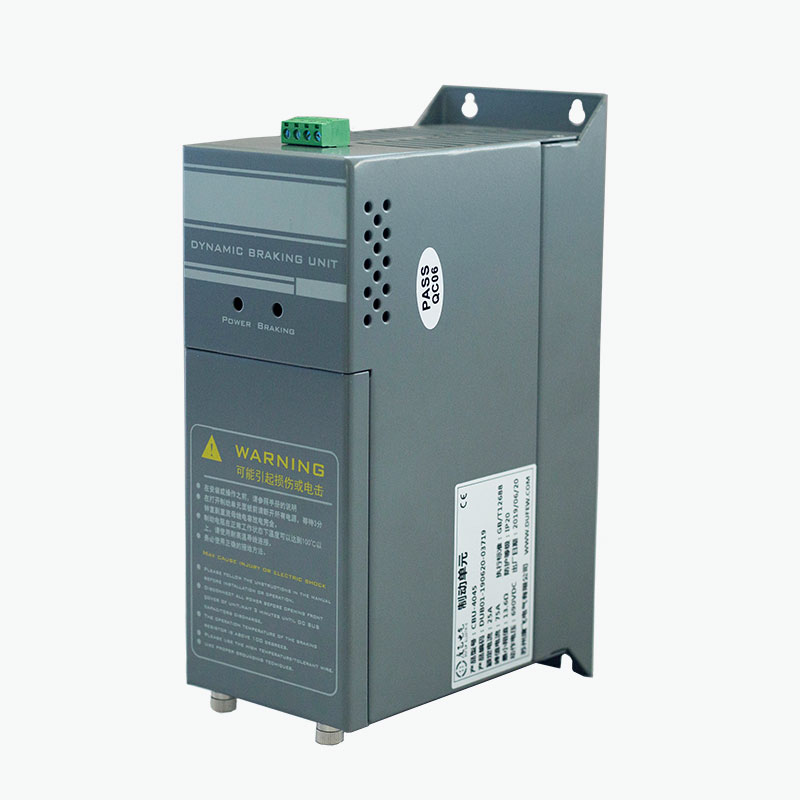

Дуфьюқамтамасыз етедіТежегіш ұсақтағышайнымалы жиілікті жетектерге (VFD) арналған сыртқы динамикалық тежеу шешімі ретінде, қозғалтқыштар жылдам баяулау немесе күрделі жөндеу жүктемелері кезінде генератор ретінде жұмыс істегенде тұрақты шинаның кернеуін басқаруға көмектеседі. 220В, 380В және 690В жетек жүйелеріне арналған CBU сериясын тежеу қуатына, жұмыс цикліне, тұрақты ток шинасының кернеуіне, резистордың сипаттамаларына және орнату талаптарына сәйкес конфигурациялауға болады.
Тежеу тежегіші динамикалық тежеу жүйесіндегі негізгі коммутациялық компонент болып табылады. Қозғалтқыш баяулағанда, қалпына келтіретін энергия VFD тұрақты ток шинасына қайта ағып, оның кернеуінің жоғарылауына әкелуі мүмкін. Егер бұл қуат дұрыс басқарылмаса, дискіде шамадан тыс кернеуден қорғау немесе бақыланбайтын өшіру болуы мүмкін. Тежегіш ұсақтағыш тұрақты ток шинасының кернеуін бақылайды және артық энергияны тежеу резисторына беру үшін IGBT тізбегін жылдам ауыстырады, онда ол жылуға айналады. Бұл мақалада тежегіш ұсақтағыштардың қалай жұмыс істейтіні, олардың негізгі техникалық параметрлері, таңдау критерийлері, қолданбалар, қорғаныс функциялары және орнату мәселелері түсіндіріледі.
Мазмұны
- Тежегіш ұсақтағыш дегеніміз не?
- Тежегіш ұсақтағыш қалай жұмыс істейді?
- Қандай техникалық параметрлер маңызды?
- Тежегішті қалай таңдау керек?
- Тежегіш кескіштер қайда қолданылады?
- Тежегіш резисторға қарсы
- Қандай қорғаныс функциялары маңызды?
- Орнату және іске қосу мәселелері
- Өндіріс және сапа мәселелері
- Жиі қойылатын сұрақтар
Тежегіш ұсақтағыш дегеніміз не?
Тежегіш ұсақтағыш – айнымалы жиілікті жетектің тұрақты ток аралық тізбегінде қолданылатын электронды коммутациялық құрылғы. Оның негізгі мақсаты регенеративті энергиядан туындаған тұрақты шинаның кернеуінің көтерілуін бақылау болып табылады.
Қозғалтқыштың қалыпты жұмысы кезінде электр энергиясы механикалық энергияға айналады. Дегенмен, жоғары инерциялық жүктеме баяулағанда, қозғалтқыш уақытша генератор ретінде жұмыс істей алады. Содан кейін механикалық энергия қайтадан электр энергиясына айналады және тұрақты ток шинасына беріледі. Бұл қалпына келтіретін энергия тұрақты токтың кернеуін арттырады.
Тежегіш ұсақтағыш осы артық энергия үшін басқарылатын жолды қамтамасыз етеді. Тұрақты ток шинасының кернеуі алдын ала орнатылған тежеу шегіне жеткенде, ұсақтағыштың IGBT коммутациялық тізбегі қосылады және энергияны сыртқы тежеу резисторына бағыттайды. Резистор электр энергиясын жылуға түрлендіреді, тұрақты ток шинасын тиісті жұмыс ауқымында ұстауға көмектеседі.
Сондықтан тежегіш ұсақтағыш энергияны өз бетінше таратпайды. Оның орнына ол тежеу резисторының тұрақты ток шинасына қашан және қалай қосылғанын басқарады.
Тежегіш ұсақтағыш қалай жұмыс істейді?
Жұмыс принципі тұрақты тұрақты шинаның кернеуін автоматты бақылауға және жылдам электронды коммутацияға негізделген. Толық процесті келесідей қорытындылауға болады:
- Мотордың баяулауы:VFD қозғалтқышқа жылдамдықты азайтуға бұйрық береді.
- Регенеративті операция:Қозғалтқыш уақытша генератор ретінде әрекет етеді.
- Тұрақты шинаның кернеуі жоғарылайды:Регенеративті электр энергиясы жетектің тұрақты ток желісіне қайта оралады.
- Шекті анықтау:Тежегіш ұсақтағыш тұрақты шинаның кернеуі конфигурацияланған жұмыс деңгейіне жеткенін анықтайды.
- IGBT коммутациясы:Коммутация тізбегі тежеу резисторына жолды өткізеді және қамтамасыз етеді.
- Энергия шығыны:Тежегіш резистор артық электр энергиясын жылуға айналдырады.
- Өшіру:Тұрақты ток шинасының кернеуі босату табалдырығынан төмен түссе, ұсақтағыш өшеді.
Бұл ауысу циклі тежеу кезінде жылдам қайталануы мүмкін. Нәтиже - кернеудің негізгі мониторингі үшін бөлек сыртқы контроллерді қажет етпей-ақ, қалпына келтірілетін энергияның басқарылатын диссипациясы.
Жиі тежеу немесе жоғары қалпына келтіру энергиясы бар қолданбалар үшін сыртқы тежегіш ұсақтағыш VFD ішкі тежеу қабілеті жеткіліксіз болған кезде әсіресе пайдалы болуы мүмкін.
Қандай техникалық параметрлер маңызды?
Тек қозғалтқыш қуатына негізделген тежегіш ұсақтағышты таңдау тежеу жүйесінің жарамсыз болуына әкелуі мүмкін. Нақты қалпына келтіру жағдайлары, тұрақты ток шинасының кернеуі, тежеу жиілігі, резистор сипаттамалары және жұмыс циклі бағалануы керек.
| Параметр | Дуфью CBU сериясының анықтамасы | Инженерлік маңызы |
|---|---|---|
| Жүйе кернеуі | 220VAC / 380VAC / 690VAC | Қолданылатын жетекті және тұрақты ток шинасының кернеу класын анықтайды |
| 220В тежеу кернеуі | DC340 / 360 / 380 / 400 / 420 В ± 10 В | Үйлесімді жүйелер үшін таңдалатын тежеу шегін қамтамасыз етеді |
| 380В тежеу кернеуі | DC630 / 660 / 690 / 730 / 760 В ±10 В | Әр түрлі 380В класты диск конфигурацияларына сәйкес келеді |
| 690В тежеу кернеуі | DC1140V ±10V | Үйлесімді 690В класты жетек жүйелеріне арналған |
| Бақылау әдісі | Тұрақты шинаның кернеуін автоматты бақылау | Ұсақтағышқа қалпына келтіру жағдайларына автоматты түрде жауап беруге мүмкіндік береді |
| Параллель жауап | ≤1мс | Параллель конфигурацияларда үйлестірілген коммутацияны қолдайды |
| Желдеткіштің іске қосылу температурасы | Шамамен 45°C | Жоғары тежеу жүктемелері кезінде жылуды басқаруға көмектеседі |
| Артық температурадан қорғау | Шамамен 85°C | Тежеу тізбегі үшін термиялық қорғанысты қамтамасыз етеді |
| Қорғау рейтингі | IP20 немесе одан жоғары | Қолданылатын конфигурацияның қоршау қорғаныс деңгейін көрсетеді |
| Қолданылатын стандарт | GB/T 12668 | Қолданылатын жетекке қатысты жабдықтың техникалық сәйкестігін қолдайды |
Соңғы кернеу, үлгі, электрлік конфигурация және тежеу қабілеті әрқашан арнайы VFD және қолданба талаптарына сәйкес расталуы керек.
Тежегішті қалай таңдау керек?
Кәсіби таңдау ұсақтағышты қозғалтқыштың номиналды қуатына жай ғана сәйкестендіруден гөрі тежеу шарттарынан басталады. Кішкентай қозғалтқышты жиі тоқтататын жүйе анда-санда тежейтін үлкенірек қозғалтқышқа қарағанда анағұрлым талап етілетін жылу жағдайларын жасай алады.
Негізгі таңдау факторларына мыналар жатады:
- Жетек жүйесінің кернеуі:Ұсақтағыштың кернеу класы VFD жүйесіне сәйкес келетінін растаңыз.
- Мотор қуаты:Жалпы жүйе өлшемдері үшін анықтамалық ретінде қозғалтқыш рейтингін пайдаланыңыз.
- Жүктеме инерциясы:Жоғары инерциялық жүктемелер әдетте жылдам баяулау кезінде көбірек қалпына келетін энергияны тудырады.
- Баяулау уақыты:Тоқтау уақытының қысқаруы лездік тежеу қуатын арттыруы мүмкін.
- Тежеу жиілігі:Қайталанатын тежеу циклдары термиялық кернеуді арттырады.
- Тежеу резисторы:Қарсылық мәні, қуат көрсеткіші және жұмыс циклі ұсақтағышпен үйлесімді болуы керек.
- Қоршаған орта температурасы:Қоршаған ортаның жоғары температурасы қол жетімді жылу сыйымдылығын төмендетуі мүмкін.
- Шкафты желдету:Жеткілікті ауа ағыны және орнату саңылаулары жылуды тарату үшін өте маңызды.
- Параллель жұмыс:Тежеу талабы бір блоктың сыйымдылығынан асып кетсе, бірнеше ұсақтағыштарды қарастыруға болады.
Инженерлік бағалау үшін пайдалы ақпарат VFD үлгісін, қозғалтқыш рейтингін, жүктеме түрін, қажетті баяулау уақытын, тежеу жиілігін, бар резистор сипаттамаларын және күтілетін жұмыс циклін қамтиды.
Тежегіш кескіштер қайда қолданылады?
Тежегіш кескіштер жылдам баяулау, жоғары инерция немесе күрделі жөндеу жүктемелері тұрақты ток шинасына айтарлықтай энергияны қайтара алатын өнеркәсіптік жетек жүйелеріне кеңінен қолданылады.
| Қолданба | Әдеттегі тежеу талабы |
|---|---|
| Лифттер | Төмен жүру және жылдам баяулау кезінде қалпына келетін энергияны басқарады |
| Көтеру жабдығы | Жүктемелерді төмендету кезінде өндірілетін қалпына келтіретін энергияны өңдейді |
| Крандар | Көтергіш және жоғары инерциялық жүктерді динамикалық тежеуді қолдайды |
| Центрифугалар | Жылдам тоқтау кезінде пайда болатын энергияны басқарады |
| Конвейерлер | Қозғалатын жүктер қалпына келтірілетін энергияны тудырған кезде тұрақты шинаның кернеуін басқарады |
| Тоқыма машиналары | Жиі жеделдету және баяулау циклдерін қолдайды |
| Қағаз машиналары | Үздіксіз өндірісте динамикалық тежеу талаптарын басқаруға көмектеседі |
| Станоктар | Жылдам тоқтатуды және басқарылатын баяулауды қолдайды |
| Өнеркәсіптік кір жуғыш машиналар | Қайталанатын тежеу циклдарын басқарады |
Тежегіш резисторға қарсы
Кең таралған қате түсінік тежегіш ұсақтағыш пен тежеу резисторы бірдей функцияны орындайды. Шындығында, олар динамикалық тежеу жүйесінің қосымша құрамдас бөліктері болып табылады.
| Құрамдас | Негізгі функция |
|---|---|
| Тұрақты ток шинасы | VFD және тежеу тізбегі арасындағы электрлік байланысты қамтамасыз етеді |
| Тежегіш ұсақтағыш | Тұрақты ток шинасынан регенеративті энергия тасымалдануын басқарады |
| Тежеу резисторы | Берілген электр энергиясын жылуға түрлендіреді |
Сондықтан ұсақтағыш коммутациялық контроллер рөлін атқарады, ал резистор энергияны бөлу элементі ретінде әрекет етеді. Екі компонент те жетек жүйесі мен тежеу жұмыс цикліне дұрыс сәйкес келуі керек.
Қандай қорғаныс функциялары маңызды?
Тежеу тізбектері айтарлықтай электр және жылу энергиясын өңдей алатындықтан, қорғаныс функциялары сенімді өнеркәсіптік жұмыс үшін маңызды. Depending on the selected configuration, the Dufew CBU Series can incorporate several protection functions.
- Тұрақты шинаның асқын кернеуінен қорғау
- Тежеу тізбегінің қысқа тұйықталуынан қорғау
- Артық температурадан қорғау
- Салқындату желдеткішінің ақауынан қорғау
- Ақаулық реле шығысы
Ақаулық релесі анықталған ақаулық жағдай туындаған кезде сыртқы басқару жүйесіне сигнал бере алады. Бұл тежеу тізбегін кеңірек өнеркәсіптік автоматтандыру және қорғау стратегиясына біріктіруге көмектеседі.
Installation and Commissioning Considerations
Дұрыс орнату электр қауіпсіздігі үшін де, тежеу өнімділігі үшін де маңызды. Тежегіш ұсақтағышты іске қоспас бұрын, инженерлер ұсақтағышты оқшаулап тексермей, толық тежеу тізбегін тексеруі керек.
- Ұсақтағыш кернеу класының жетек жүйесіне сәйкес келетінін растаңыз.
- Қосар алдында тұрақты шинаның полярлығын тексеріңіз.
- Тежеу резисторының кедергісін және қуат рейтингін тексеріңіз.
- Барлық терминалдардың дұрыс жалғанғанын және мықтап тартылғанын тексеріңіз.
- Желдетуді және орнатуды жеткілікті түрде қамтамасыз етіңіз.
- Қажет болса, қуат сымын сезімтал басқару элементтерінен және сигнал сымдарынан бөліңіз.
- Басқару архитектурасы қажет болғанда ақаулық реле тізбегін қосыңыз.
- Жүйені қуаттандыру алдында электрлік тексерулерді орындаңыз.
Үдемелі ауамен салқындату жоғары тежеу жиілігін немесе айтарлықтай тежеу қуатын қамтитын қолданбалар үшін маңызды болуы мүмкін. Нақты жылу өнімділігі тежеу қуатына, жұмыс цикліне, қоршаған орта температурасына, шкафтың желдетілуіне, орнату саңылауына және жұмыс жиілігіне байланысты.
Орнатуды және іске қосуды тиісті өнім құжаттамасына және электр талаптарына сәйкес білікті электр мамандары орындауы керек.
Өндіріс және сапа мәселелері
Қытайлық өндірушіден немесе жеткізушіден тежегіш ұсақтағышты сатып алатын өнеркәсіптік тұтынушылар үшін өнімнің өнімділігі өндіріс мүмкіндігімен, сынақ процедураларымен, құжаттамамен және техникалық қолдаумен бірге бағалануы керек.
Дуфью Electric өнеркәсіптік жетек және қуатты басқару қолданбаларына арналған қуат электроникасының құрамдастарын, соның ішінде тежегіштерді, тежеу резисторларын, тежеу қондырғыларын, реакторларды, сүзгілерді, трансформаторларды және өнеркәсіптік резисторларды шығарады.
Өнім конфигурациясына байланысты сапаны бақылау мыналарды қамтуы мүмкін:
- Кіріс материалды тексеру
- Электр қосылымын тексеру
- Оқшаулауға төзімділікті сынау
- Диэлектрлік беріктікке сынау
- Ауыстыру функциясын тексеру
- Қорғау функциясын тексеру
- Салқындату желдеткішін тексеру
- Терминалды және өлшемді тексеру
- Соңғы өнімді тексеру және орау
CBU сериясы GB/T 12668 қолданыстағы талаптарына сәйкес жасалған, ал Dufew Electric сапа және өнімнің сәйкестік жүйесінде тиісті ISO және CE сертификаттарын сақтайды. Арнайы сертификаттау құжаттары мен техникалық жазбалар таңдалған үлгіге және жоба талаптарына сәйкес расталуы керек.
Тежегіш ұсақтағыштарға қатысты жиі қойылатын сұрақтар
1. Тежегіш ұсақтағыштың негізгі мақсаты қандай?
Тежегіш ұсақтағыш қозғалтқыштың баяулауы немесе күрделі жөндеу жұмыстары кезінде VFD тұрақты ток шинасына қайтарылатын қалпына келетін энергияны басқарады. Ол шамадан тыс тұрақты шина кернеуін болдырмауға көмектесу үшін артық энергияны тежеу резисторына ауыстырады.
2. Тежегіш резисторды тежегіш ұсақтағыш алмастыра ма?
Жоқ. Екі құрамдас әртүрлі функцияларды орындайды. Тежегіш ұсақтағыш коммутация жолын басқарады, ал тежеу резисторы қалпына келетін электр энергиясын жылуға түрлендіреді. Олар әдетте бірге жұмыс істеуге арналған.
3. Бір тежегіш ұсақтағыш жоғары қуатты тежеу қолданбасын қолдай алады ма?
Бұл қажетті тежеу қуатына, жұмыс цикліне, тұрақты ток шинасының кернеуіне, резистор конфигурациясына және таңдалған үлгіге байланысты. Бір блок жеткіліксіз болған жағдайда, жүйе дизайнына сәйкес бірнеше үйлесімді ұсақтағыштарды параллель қосуға болады.
4. Dufew CBU сериясы қандай кернеу жүйелеріне қолдау көрсете алады?
CBU сериясы 220В, 380В және 690В жетек жүйелері үшін қол жетімді. Сәйкес үлгі мен тежеу кернеуі VFD тұрақты шинасы сипаттамаларына және қолданбаға сәйкес таңдалуы керек.
5. Тежегіш ұсақтағышты сұраған кезде қандай ақпаратты көрсету керек?
Дәл техникалық таңдау үшін жетек үлгісін, жүйе кернеуін, қозғалтқыш қуатын, жүктеме түрін, баяулау уақытын, тежеу жиілігін, қажетті тежеу қуатын, тежеу резисторының сипаттамаларын, жұмыс циклін, қоршаған орта жағдайларын және қол жетімді болса орнату талаптарын қамтамасыз етіңіз.
Қорытынды
Дұрыс таңдалғанТежегіш ұсақтағышталап етілетін VFD қолданбаларында регенеративті энергияны басқаруда және тұрақты тұрақты шинаның кернеуін сақтауда маңызды рөл атқара алады. Элеваторлар мен крандардан бастап центрифугаларға, конвейерлерге, тоқыма жабдықтарына және станоктарға дейін ұсақтағыштың, тежеу резисторының, салқындату жүйесінің және қорғаныс функцияларының дұрыс үйлесімі тежеудің динамикалық сенімділігін жақсарта алады. Жаңа жетек жүйесі үшін тежегіш ұсақтағышты бағалап жатсаңыз немесе кернеуге, тежеу қуатына, резистор сипаттамаларына және жұмыс цикліне сәйкес келетін көмек қажет болса,бізбен хабарласыңыДуфью Electric компаниясымен қолданба талаптарын талқылау және сәйкес конфигурацияны анықтау.
