Мақаланың қысқаша мазмұны: A тежегіш ұсақтағышайнымалы жиілікті жетектерге (VFD) арналған динамикалық тежеу жүйелерінің маңызды құрамдас бөлігі болып табылады, бұл қозғалтқышты баяулату және күрделі жөндеу жұмыстары кезінде қалпына келтірілетін энергияны басқаруға көмектеседі.Dufew Electricсыйысымды 220В, 380В және 690В жетек жүйелеріне арналған CBU сериялы тежегіш кескіштерді ұсынады. Тұрақты ток шинасының кернеуін бақылау және артық энергияны сыртқы тежеу резисторына ауыстыру арқылы бұл құрылғылар кернеудің жоғарылауын басқаруға көмектеседі және сенімді тежеу өнімділігін қолдайды. Бұл нұсқаулық тежегіш ұсақтағыштардың қалай жұмыс істейтінін, олардың негізгі техникалық параметрлерін, таңдау критерийлерін, өнеркәсіптік қолдануларды және орнатуды қарастырады.
Тежегіш ұсақтағыш - артық регенеративті энергияны басқару үшін айнымалы жиілікті жетектің тұрақты ток аралық тізбегінде қолданылатын электрондық коммутациялық құрылғы. Ол қозғалтқыштың баяулауы кезінде тұрақты ток шинасының кернеуінің қолайлы жұмыс деңгейінен жоғарылауын болдырмауға көмектесетін тежеу резисторымен жұмыс істейді.
Қалыпты жұмыс кезінде VFD механикалық қозғалысты жасау үшін қозғалтқышқа электр энергиясын береді. Қозғалтқыш баяулағанда немесе күрделі жөндеу жүктемесін көтергенде, ол уақытша генератор ретінде жұмыс істей алады. Алынған электр энергиясы тұрақты ток шинасына қайта ағып, энергияны жеткілікті түрде сіңіру мүмкін болмаса, асқын кернеу ақауын тудыруы мүмкін.
Тежегіш ұсақтағыш тұрақты ток шинасының кернеуі алдын ала белгіленген шекке жеткенде электрлік жолды сыртқы тежеу резисторына ауыстыру арқылы осы мәселені шешеді. Резистор берілген электр энергиясын жылуға түрлендіреді.

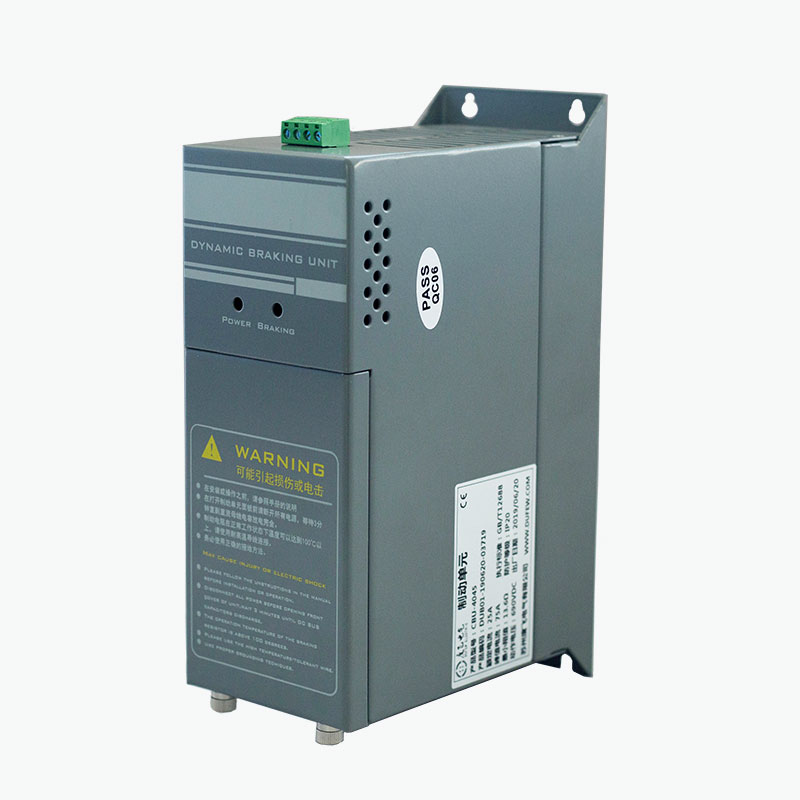

Dufew Electric CBU сериясы үйлесімді жетек жүйелеріндегі сыртқы динамикалық тежеу қолданбаларына арналған. Оның конфигурациясын жүйе кернеуіне, тежеу талаптарына, резистор сипаттамаларына және орнату шарттарына сәйкес таңдауға болады.
Жұмыс принципі тұрақты шинаның кернеуін бақылауға және жылдам электронды коммутацияға негізделген. CBU сериясында IGBT негізіндегі коммутация тізбегі кернеу конфигурацияланған тежеу шегіне жеткенде автоматты түрде жауап береді.
Бұл процесс тежеу кезінде қажетінше қайталанады. Ол негізгі кернеуді бақылау үшін бөлек сыртқы контроллерді қажет етпестен тұрақты шинаның кернеуін басқаруға көмектеседі.
Қатысты жабдық туралы қосымша ақпарат алу үшін Dufew Electric тежеу блогының шешімдерін және өнеркәсіптік электр электроника өнімдерін зерттеңіз.
Дұрыс таңдалған тежегіш ұсақтағыш динамикалық тежеу жүйесінің жұмысын жақсарта алады, әсіресе жиі тоқтаулар, жоғары инерция немесе күрделі жөндеу жүктемелері бар қолданбаларда.
Нақты өнімділік жетекке, қозғалтқыш инерциясына, тежеу резисторына, регенеративті энергияға, тежеу жиілігіне, жұмыс цикліне және орнату ортасына байланысты. Сондықтан ұсақтағышты оқшауланған компонент ретінде емес, толық тежеу жүйесінің бөлігі ретінде таңдау керек.
Техникалық сипаттамалар тежегіш ұсақтағыштың белгілі бір VFD қондырғысы үшін жарамдылығын анықтайды. Келесі кестеде Dufew Electric CBU сериясы үшін жарияланған анықтамалық параметрлер жинақталған.
| Параметр | Анықтамалық спецификация | Инженерлік қарастыру |
|---|---|---|
| Жетек жүйесінің кернеуі | 220В, 380В және 690В айнымалы ток кластары | Үйлесімді дискіге және тұрақты ток шинасы конфигурациясына сәйкес келуі керек. |
| 220В класты тежеу кернеуі | Тұрақты ток 340/360/380/400/420 В ±10 В | Үйлесімді конфигурациялар үшін таңдалатын шектер. |
| 380В класты тежеу кернеуі | Тұрақты ток 630/660/690/730/760 В ±10 В | Таңдалған жетек пен ұсақтағыш үлгісіне сәйкес келуі керек. |
| 690В класты тежеу кернеуі | Тұрақты ток 1140В ±10В | Жүйенің үйлесімділігін растауды талап етеді. |
| Бақылау әдісі | Тұрақты шинаның кернеуін автоматты бақылау | Регенеративті жұмыс кезінде автоматты ауысуды қосады. |
| Параллель жауап | ≤1 мс | Үйлесімді параллель конфигурациялар үшін анықтамалық жауап сипаттамасы. |
| Желдеткіштің іске қосылу температурасы | Шамамен 45°C | Қолданылатын жұмыс жағдайларында термиялық басқаруды қолдайды. |
| Артық температурадан қорғау | Шамамен 85°C | Термиялық қорғаныс шегін қамтамасыз етеді. |
| Қорғау рейтингі | Конфигурацияға байланысты IP20 немесе одан жоғары | Арнайы үлгінің қоршау рейтингін тексеріңіз. |
| Қолданылатын стандарт | GB/T 12668 | Таңдалған өнім үшін қолданылатын талаптар мен құжаттаманы растаңыз. |
Ескертпе: Бұл анықтамалық спецификациялар, әрбір үлгінің әрбір тізімделген параметрді қолдайтынына кепілдік емес. Тапсырыс беру немесе орнату алдында соңғы үлгіні, тежеу кернеуін, электрлік көрсеткіштерді және қорғаныс функцияларын өнім құжаттамасымен растаңыз.
Тежегіш ұсақтағышты таңдау оның номиналды рейтингін қозғалтқыш қуатына сәйкестендіріп қана қоймайды. Регенеративті энергия және жылу жүктемесі басқарылатын жабдыққа және жұмыс цикліне байланысты айтарлықтай өзгереді.
VFD номиналды кіріс кернеуін және тұрақты ток шинасының сипаттамаларын анықтаңыз. Үйлесімді ұсақтағыш кернеу класын таңдап, таңдалған тежеу шегі дискінің рұқсат етілген жұмыс ауқымына сәйкес келетінін тексеріңіз.
Жоғары инерциялық жүктемелер баяулау кезінде айтарлықтай қалпына келтіретін энергияны тудыруы мүмкін. Қысқа тоқтау уақыттары қажетті лезде тежеу қуатын арттыруы мүмкін. Центрифугалар, көтергіштер және жоғары жылдамдықты машиналар сияқты қолданбалар ерекше назар аударуды қажет етеді.
Резистордың кедергі мәні, қуат рейтингі, импульстік энергия сыйымдылығы және жұмыс циклі VFD және ұсақтағышпен үйлесімді болуы керек. Жарамсыз резистор шамадан тыс токты, қызып кетуді немесе тежеу өнімділігін бұзуы мүмкін.
Бірнеше секунд сайын тоқтайтын машинаның кейде ғана тоқтайтыннан басқа жылу талаптары болады. Жиі тежеу резистор мен коммутация тізбегі шығаратын орташа жылуды арттыруы мүмкін.
Қоршаған ортаның температурасы, корпустың желдетуі, орнату саңылаулары және ауа ағыны жылу өнімділігіне әсер етеді. Таңдалған жабдық өндірушінің сымдар мен желдету талаптарына сәйкес орнатылуы керек.
Келесі бақылау тізімі техникалық сұрауды дайындауға көмектеседі:
Тежеу тежегіштері қозғалтқыш баяулау, төмендету немесе басқа регенеративті жұмыс жағдайлары кезінде энергияны қайтаратын жетек жүйелерінде пайдалы. Типтік қолданбаларға мыналар жатады:
Әрбір қолданба үшін сыртқы тежегіш ұсақтағыш қажет емес. Шешім VFD орнатылған тежеу мүмкіндігіне, қажетті тоқтату уақытына, жүктеме сипаттамаларына және регенеративті жұмыс жиілігіне байланысты.
Бұл компоненттер бірге жұмыс істегенімен, олар әртүрлі функцияларды орындайды. Айырмашылықты түсіну инженерлерге үйлесімді динамикалық тежеу жүйесін таңдауға көмектеседі.
| Құрамдас | Негізгі функция | Таңдау фокусы |
|---|---|---|
| Тежегіш ұсақтағыш | Тұрақты шинаның кернеуіне сәйкес тежеу тізбегін ауыстырады. | Кернеу класы, коммутация мүмкіндігі, қорғаныс және тежеу талаптары. |
| Тежеу резисторы | Регенерацияланған электр энергиясын жылуға түрлендіреді. | Қарсылық, қуат рейтингі, импульстік энергия сыйымдылығы және жұмыс циклі. |
| VFD тұрақты шинасы | Тежеу тізбегіне электрлік қосылуды қамтамасыз етеді. | Кернеу шектері, терминалдың үйлесімділігі және дискінің техникалық сипаттамалары. |
Тежегіш ұсақтағыш қалпына келтіру энергиясын өздігінен тарата алмайды. Ол коммутациялық жолды басқарады, ал резистор энергияны сіңіреді. Екеуі де жетекке және жоспарланған жұмыс жағдайларына сәйкес болуы керек.
Кеңірек электрлік шешімді қажет ететін қолданбалар үшін Dufew Electric сонымен қатар өнеркәсіптік жетек пен қуатты басқару жүйелеріне қатысты қуат электроникасының құрамдастарын ұсынады.
Дұрыс орнату қауіпсіз жұмысты, тиімді салқындатуды және тұрақты тежеу өнімділігін қолдауға көмектеседі. Іске қосу алдында білікті электр қызметкерлері мыналарды тексеруі керек:
Күнделікті техникалық қызмет көрсету кезінде бос қосылымдарды, жиналған шаңды, шектелген ауа ағынын, қызып кету белгілерін және резистордың қалыпты зақымдануын тексеріңіз. Тұрақты ток шинасына қатысты кез келген сынақ немесе техникалық қызмет көрсету өндірушінің қауіпсіздік нұсқауларын орындауы керек. Жетек оның қуат көзінен оқшаулануы керек, ал тұрақты ток шинасы жұмыс басталар алдында зарядсызданғанын тексеру керек.
Орнату және техникалық қызмет көрсету қолданыстағы электр қауіпсіздігі талаптарына сәйкес болуы керек. Машинаның қажетті механикалық немесе қауіпсіздікті тежеу жүйесін алмастыратын тежегіш ұсақтағышқа сенбеңіз.
Оның негізгі мақсаты – баяулау немесе күрделі жөндеу жұмыстары кезінде VFD тұрақты ток шинасына қайтарылатын регенеративті энергияны басқару. Ол шамадан тыс тұрақты шина кернеуінің алдын алуға көмектесу үшін артық энергияны үйлесімді тежеу резисторына ауыстырады.
Жоқ. Ұсақтағыш тежеу тізбегі өткен кезде басқарады, ал резистор электр энергиясын жылуға түрлендіреді. Олар қосымша функцияларды орындайды және дұрыс сәйкестендірілуі керек.
Жоқ. Кейбір дискілерде белгіленген жүктемелер үшін жеткілікті кірістірілген тежеу мүмкіндігі бар. Қалпына келтіру энергиясы, тежеу жиілігі немесе қажетті баяулау ішкі контурдың мүмкіндігінен асып кетсе, сыртқы ұсақтағыш қажет болуы мүмкін.
Жарияланған өнім туралы ақпарат үйлесімді 220В, 380В және 690В жетек жүйелеріне арналған конфигурацияларды анықтайды. Нақты үлгі мен тежеу кернеуі жетектің тұрақты ток шинасының техникалық сипаттамаларына сәйкес расталуы керек.
Бір блок қажетті тежеу мүмкіндігін қанағаттандыра алмаған кезде және өнім дизайны осы реттеуді қолдайтын кезде үйлесімді блоктарды параллель қосуға болады. Толық жүйе үшін сымдар, резисторлар конфигурациясы, коммутацияны үйлестіру және жылу талаптары тексерілуі керек.
Таңдау жетектің кедергі шектеріне, тежеу қуатына, тежеу цикліндегі қуатқа, жұмыс жиілігіне және жұмыс цикліне байланысты. Резистор сонымен қатар ұсақтағыштың электрлік көрсеткіштерімен және орнату жағдайларымен үйлесімді болуы керек.
VFD үлгісін, жүйе кернеуін, қозғалтқыш қуатын, жүктеме түрін, баяулау уақытын, тежеу жиілігін, резистордың сипаттамаларын, жұмыс циклін және орнату шарттарын қамтамасыз етіңіз. Бұл мәліметтер жеткізушіге сәйкес үлгі мен конфигурацияны бағалауға көмектеседі.
Дұрыс таңдалған тежегіш ұсақтағыш қалпына келетін энергияны басқаруға, тұрақты ток шинасының кернеуінің жоғарылауын басқаруға және өнеркәсіптік жетек жүйелерінде сенімді динамикалық тежеуді қолдауға көмектеседі. Оның тиімділігі ұсақтағыштың, тежеу резисторының, жетек кернеуінің, жүктеме сипаттамаларының және қолданбаға жылу талаптарының сәйкестігіне байланысты.
Dufew Electric компаниясының CBU сериясы 220В, 380В және 690В үйлесімді жетек жүйелеріне арналған тежегіш ұсақтағыш опцияларын қамтамасыз етеді, электрлік көрсеткіштер мен жұмыс жағдайларына негізделген үлгі таңдау. Сіздің жобаңызға элеваторлар, крандар, конвейерлер, центрифугалар немесе басқа өнеркәсіптік машиналар қатысты болса да, тиісті тежеу шешімі үшін спецификацияны мұқият қарап шығу өте маңызды.
