Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Айнымалы жиілікті жетек сүзгісі қозғалтқыш жылдамдығын реттеу кезінде пайда болатын электрлік кедергілерді басқару үшін айнымалы жиілік жетектің айналасында орнатылған.
Типтік байланыс мыналар:
Қуат көзі → Кіріс сүзгісі → VFD → Шығатын сүзгісі → Мотор
Екі бөлімде жетек жүйесінің әртүрлі бөліктері қарастырылады.
Кіріс сүзгісін басқару элементтері VFD және қуат желісі арасында электромагниттік кедергі жасады.
Шығуды сүзу PWM коммутациясы арқылы жасалған жоғары жиілікті компоненттерді кабель арқылы қозғалтқышқа жеткенге дейін әлсіретеді.
Бұл конфигурация қуат жағындағы EMI және қозғалтқыш жағындағы жоғары жиілікті әсерлерді ескеру қажет қолданбаларға арналған.
Ол кәдімгі кіріс EMI сүзгісінен ерекшеленеді, ол тек қуат көзі мен жетек арасындағы байланысты сүзеді.
VFD ішіндегі коммутация құрылғылары қуат көзі арқылы өтетін және бір тарату жүйесіндегі басқа жабдыққа әсер ете алатын жоғары жиілікті электр компоненттерін жасайды. Кіріс бөлігінде жалпы режимді және дифференциалды режимді әлсірету үшін магниттік және сыйымдылық компоненттері пайдаланылады, олар жалпы режимді дроссельдерді, дифференциалды режимді индуктивті құрамдастарды, X конденсаторларын, Y конденсаторларын және резисторларды қамтуы мүмкін.
Кіріс бөлімі жүргізілген EMI басу үшін арналған және арнайы төмен жиіліктегі THD талаптары қолданылатын арнайы гармоникалық өтемақы жүйесін алмастырмайды.
VFD кернеудің жылдам ауысуы бар PWM шығыс толқын пішінін шығарады. Ұзын қозғалтқыш кабельдерімен бөлінген сыйымдылық пен кедергі қозғалтқыш терминалдарындағы кернеу толқын пішініне әсер етуі мүмкін. Шығару бөлімі жоғары жиілікті құрамдастарды әлсіретеді және қозғалтқыш жағындағы dv/dt, шағылысқан толқын әсерлерін, қозғалтқыш орамасының оқшаулау кернеуін және белгілі бір жоғары жиілікті қозғалтқыш шуын азайтуға көмектеседі.
Нақты өнімділік VFD коммутация сипаттамаларына, кабель ұзындығы мен құрылысына, қозғалтқыш оқшаулауына, жерге қосуға және таңдалған сүзгі конфигурациясына байланысты.
Әрбір VFD қондырғысы кірісті де, шығысты да сүзуді қажет етпейді.
Қажетті конфигурация шешілетін мәселеге байланысты.
| Қолдану шарты | Әдеттегі сүзгілеуді қарастыру |
|---|---|
| Электр желісіне енетін VFD кедергісі | Кіріс жағындағы EMI сүзгісі |
| Маңайдағы басқару жабдығына әсер ететін кедергі | Кіріс жағындағы EMI сүзгісі |
| Ұзын мотор кабелі | Шығыс жағында сүзу қажет болуы мүмкін |
| Жоғары мотор жағы dv/dt | Шығыс жағындағы сүзгілеу |
| Шағылысқан толқын кернеуі | Шығыс жағындағы сүзгілеу |
| Қуат жағынан да, қозғалтқыш жағынан да кедергі | Біріктірілген кіріс/шығыс сүзгісі |
Бұл айырмашылық өнімді таңдау кезінде маңызды. Сүзгі VFD бар болғандықтан ғана орнатылмай, нақты электр ақауына сәйкес көрсетілуі керек.

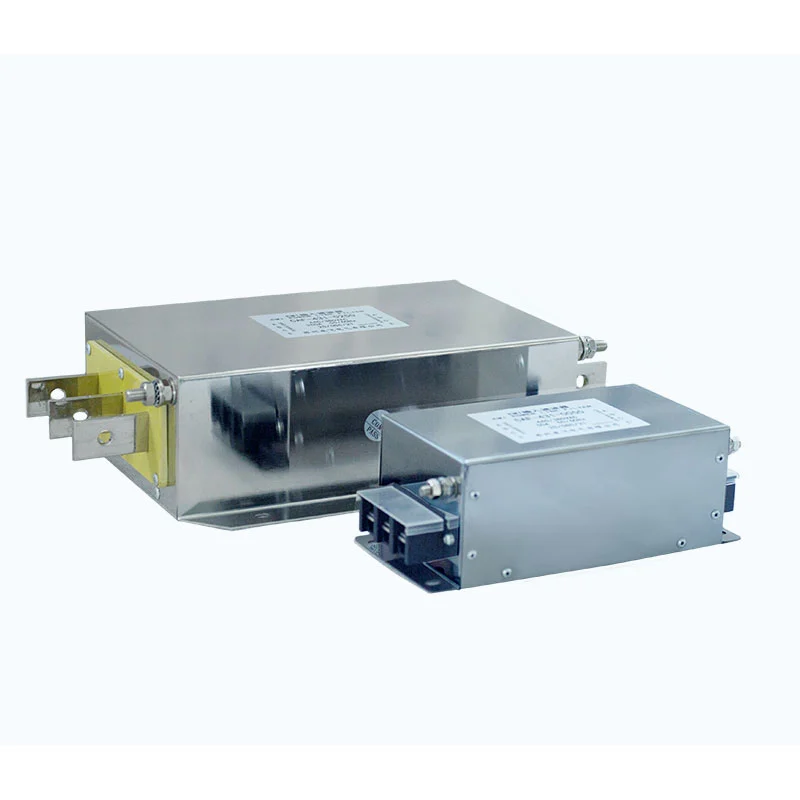

Dufew Electric кіріс және шығыс сүзгілеу тізбектерін бір жинақта біріктіреді.
Екі бөлімде бөлек электрлік жолдар мен қуат көзіне, VFD және қозғалтқышқа қосылу үшін терминал аймақтары бар.
Сүзгілеу желісі мыналарды қамтуы мүмкін:
- Жалпы режимдегі магниттік компоненттер
- дифференциалдық режимдегі индуктивті компоненттер
- X конденсаторлары
- Y конденсаторлары
- демпферлік резисторлар
- Таңдалған конфигурация талап ететін басқа компоненттер
Біріктірілген конструкция кіріс және шығыс сүзгілеу қажет болғанда екі бөлек сүзгі корпусын орнату қажеттілігін азайтады.
Нақты ішкі орналасу өнімнің рейтингі мен конфигурациясына байланысты.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50 Гц / 60 Гц / 500 Гц дейін |
| Номиналды ток | 5A--1600A |
| Диэлектриктің күші, сызықтан сызыққа | 1500В тұрақты ток / 60с |
| Диэлектриктің күші, жерге дейінгі сызық | 2500VDC / 60с |
| Оқшаулау кедергісі | 1000VDC кезінде >100МΩ |
| Шамадан тыс жүктеу мүмкіндігі | 1 минут ішінде 1,4 × номиналды ток |
| Ең аз шамадан тыс жүктеме аралығы | 15 минут |
| Максималды кабель ұзындығы* | 400 м экрандалған / 300 м экрандалмаған |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | T40 / F (155°C) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Өнім стандарты | GB/T 15287/8 |
* Максималды кабель ұзындығы қолданбаға байланысты және VFD шығыс сипаттамаларына, қозғалтқышқа, кабель түріне, жерге қосу тәртібіне және таңдалған сүзгі үлгісіне сәйкес тексерілуі керек.
Әдеттегі Dufew сүзгі үлгісі: CAF-4 3 1-0010
| Код | Сипаттама |
|---|---|
| CAF | Dufew Electric сүзгі сериясы |
| 4 | Кернеу класы; 2 = 220 В, 4 = 380 В, 6 = 690 В |
| 3 | Фазалық конфигурация; 3 = үш фазалы, 1 = бір фазалы |
| 1 | Сүзгі санаты; 1 = кіріс сүзгісі, 2 = шығыс сүзгісі |
| 0010 | Номиналды ток; 0010 = 10А |
Біріктірілген кіріс/шығыс конфигурациясы үшін қолданылатын үлгі коды сәйкес өнім сызбасы мен спецификациясына сәйкес расталуы керек.
| Қолданба | Негізгі талап | Сүзу функциясы |
|---|---|---|
| Айнымалы жиілікті жетек жүйелері | VFD жұмысы кезінде жасалған EMI басқару | Кіріс жағында EMI басу және шығыс жағында жоғары жиілікті сүзу жүргізілді |
| Сервожетекті жүйелер | Сервожабдықтың айналасындағы электр кедергілерін азайтыңыз | Кіріс жағындағы EMI бақылауы және шығыс жағындағы қозғалтқыш жағындағы сүзу |
| Өнеркәсіптік қозғалтқышты басқару | Қозғалтқыш жүйелерінің EMC өнімділігін жақсарту | Өткізілген кедергілерді және жоғары жиілікті коммутация компоненттерін басу |
| CNC машиналары және станоктар | Reduce interference affecting control and drive equipment | Кіріс EMI сүзу және шығыс жағындағы dv/dt азайту |
| Ұзын моторлы кабельді орнату | Шағылысқан толқынды және жоғары жиілікті кернеу әсерлерін басқару | VFD және қозғалтқыш арасындағы шығыс жағындағы сүзу |
| Конвейер, сорғы және желдеткіш жүйелері | Айнымалы жылдамдықтағы қозғалтқыштың жұмысынан болатын кедергілерді азайтыңыз | Кіріс жағындағы EMI басу және қажет болған жағдайда шығыс сүзгілеу |
| Өнеркәсіптік автоматтандыру жабдықтары | Жетек жүйелері мен жақын маңдағы электроника арасындағы кедергілерді шектеңіз | Жалпы режимді және дифференциалды режимді сүзу |
| Өндірістік жабдық | Қуат жағынан да, қозғалтқыш жағынан да кедергілерді реттеңіз | Біріктірілген кіріс және шығыс сүзгілеу |
Ескертпе: Қажетті сүзгі конфигурациясы VFD, қозғалтқыш, кабель ұзындығы, EMC шарттарына және арнайы кедергі мәселесіне байланысты. Әрбір VFD қолданбасы енгізуді де, шығысты да сүзуді қажет етпейді.
| Таңдау параметрі | Міндетті ақпарат | Мақсат |
|---|---|---|
| VFD үлгісі | Өндіруші және үлгі нөмірі | Қолданылатын енгізу/шығыс конфигурациясын анықтау |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC | Сүзгі кернеуінің рейтингін жетек жүйесімен сәйкестендіру үшін |
| Номиналды ток | VFD кіріс немесе шығыс тогы | Қажетті сүзгі ток рейтингін анықтау үшін |
| Мотор қуаты | кВт немесе HP | Мотор жағындағы сүзгілеу талаптарын бағалау |
| Қозғалтқыштың номиналды кернеуі | Қозғалтқыштың жұмыс кернеуі | Шығыс жағындағы үйлесімділікті тексеру үшін |
| Мотор кабелінің ұзындығы | Нақты кабель ұзындығы метр | dv/dt және шағылысқан толқын әсерлерін бағалау үшін маңызды |
| Кабель түрі | Экрандалған немесе экрандалмаған; мүмкіндігінше кабель құрылысы | EMC және жоғары жиілік сипаттамаларын бағалау үшін |
| Ауысу жиілігі | VFD тасымалдаушысы/қосу жиілігі, бар болса | Жоғары жиілікті сүзу талаптарын бағалауға көмектеседі |
| Орнату ортасы | Басқару шкафы, станок, өндірістік желі және т.б. | Орнату және ЭМҮ мәселелерін анықтау |
| Интерференция шарты | EMI, мотор шуы, dv/dt, шағылысқан толқын, жақын жабдықтың кедергісі және т.б. | Кіріс сүзгісінің, шығыс сүзгісінің немесе біріктірілген конфигурацияның сәйкестігін анықтау үшін |
| Жерге қосуды ұйымдастыру | Жерге қосу және кабельді экрандау әдісі | Жоғары жиілікті кедергілерді тиімді басқару үшін маңызды |
Алдын ала бағалау үшін тұтынушылар мыналарды ұсына алады:
VFD үлгісі + номиналды кернеу + номиналды ток + қозғалтқыш қуаты + қозғалтқыш кабелінің ұзындығы + кабель түрі + коммутация жиілігі + байқалған кедергі
Бұл ақпарат, әдетте, сүзгіні тек қозғалтқыш қуаты бойынша көрсетуден гөрі сүзгіні таңдау үшін пайдалырақ.
Дұрыс орнату маңызды, себебі жоғары жиілікті кедергі сүзгі тізбегінің бір бөлігін жарамсыз сым арқылы айналып өтуі мүмкін.
Қуат көзі мен VFD арасындағы кіріс бөлігін қосыңыз.
VFD және қозғалтқыш арасындағы шығыс бөлігін қосыңыз.
Кіріс және шығыс терминалдары өнімнің қосылу схемасына сәйкес қосылуы керек және оларды ауыстыруға болмайды.
Қуат және мотор бүйіріндегі кабельдерді бөлек салу керек.
Фильтрдің кіріс және шығыс өткізгіштері арасында ұзақ параллель жүрістерден аулақ болыңыз, өйткені электромагниттік муфта сүзу тиімділігін төмендетуі мүмкін.
Сүзгіні қолданыстағы электр орнату талаптарына және VFD өндірушісінің EMC нұсқауларына сәйкес жерге қосу керек.
Жоғары жиілікті кедергілер үшін, әдетте, қысқа, төмен кедергісі бар жерге қосу жолы таңдалады.
Экрандалған қозғалтқыш кабелі пайдаланылған жағдайда, кабель экраны VFD өндірушісінің EMC талаптарына сәйкес аяқталуы керек.
Жүйені қуаттандыру алдында мыналарды тексеріңіз:
- Сүзгі кернеуі және ток рейтингі
- Терминал қосылымдары
- Жерге қосу
- Кіріс/шығыс кабелін бағыттау
- Моторды қосу
- Механикалық монтаждау
Орнатқаннан кейін қалыпты VFD және қозғалтқыш жұмысын тексеріп, бастапқы кедергі жағдайын тексеріңіз.
Dufew Electric резисторлар, тежеу жүйелері, реакторлар, сүзгілер, трансформаторлар және теңшелген электрлік компоненттерді қоса алғанда, қуат электроникасының компоненттерін шығарады. Айнымалы жиілікті жетек сүзгілері қажетті электрлік конфигурацияға және қолданбаға сәйкес шығарылады.
Өндіріс процесі әдетте компоненттерді тексеруді, магниттік құрамдастарды өңдеуді, орамды және оқшаулауды, сүзгіні құрастыруды, электрлік сынақты, қорытынды тексеруді және орауды қамтиды. Өнім конфигурациясына байланысты сапа тексерулері құрамдас сипаттамаларын, орамды, оқшаулауды, терминалдарды, оқшаулау кедергісін, диэлектрлік беріктікті, электрлік өнімділікті және өлшемдерді қамтуы мүмкін.
Өнімге арналған сызбалар, сынақ жазбалары және техникалық құжаттар жоба талаптарына сәйкес берілуі мүмкін.
Dufew Electric сапа менеджменті мен өнімнің сәйкестік талаптарын қолдайтын ISO және CE сертификаттарына ие.
Қолданылатын сертификат пен техникалық құжаттама өнімнің нақты үлгісіне және тағайындалған нарыққа сәйкес расталуы керек.
Сапаны тексеру құрамдастарды тексеру мен құрастырудан бастап электр сынағы мен қорытынды тексеруге дейінгі тиісті кезеңдерді қамтиды.
Dufew Electric OEM, дистрибьюторлар, жүйелік интеграторлар және өнеркәсіптік пайдаланушыларды сүзгілер мен басқа қуат электроникасының құрамдас бөліктерімен қамтамасыз етеді.
Қаптама және жеткізу тәртібі өнімнің өлшемдеріне, салмағына, санына, тағайындалған жеріне және тұтынушы талаптарына сәйкес таңдалады.
Қолжетімді жеткізу келісімдері мыналарды қамтуы мүмкін:
- Теңіз жүктері
- Әуе тасымалы
- Жедел жеткізу
- Тұтынушы ұсынған экспедитор
Қаптама өнімнің құрылысы мен тасымалдау шарттарына сәйкес таңдалады.
Өткізілген EMI басқару үшін қуат көзі мен VFD арасында кіріс сүзгісі орнатылған. Жоғары жиілікті құрамдастарды, dv/dt және шағылысқан толқын әсерлерін басқару үшін VFD және қозғалтқыш арасында шығыс сүзгісі орнатылған.
Жоқ. Талап мотор кабелінің ұзындығына, VFD шығыс сипаттамаларына, қозғалтқыш оқшаулауына, EMC шарттарына және қолдану талаптарына байланысты.
Иә. Оны кіріс жағындағы EMI немесе мотор жағындағы жоғары жиілікті кедергілерді басқару қажет болатын сервожетегі қолданбалары үшін бағалауға болады. Электрлік рейтинг жетек жүйесіне сәйкес болуы керек.
Иә. Шығыс бөлігі жоғары жиілікті коммутациялық құрамдастарды әлсіретуге арналған және қозғалтқыш терминалдарындағы dv/dt азайта алады. Нақты нәтиже VFD, сүзгі конфигурациясына, кабельге және қозғалтқышқа байланысты.
Иә. Ұзын мотор кабельдері шағылысқан толқынды және жоғары жиілікті кернеу әсерлерін арттыра отырып, шығыс сүзгілеуді маңыздырақ етеді. Арнайы қолданба үшін рұқсат етілген кабель ұзындығын растау керек.
Міндетті емес. Бұл өнім негізінен VFD жүйелерінің айналасындағы EMI және жоғары жиілікті сүзгілеуге арналған. Егер талап қуат жүйесінің арнайы гармоникалық тапсырыстарын немесе THD бақылауын қажет етсе, гармоникалық жұмсартудың арнайы шешімін бағалау керек.
Фильтр пассивті болғандықтан, әдетте электрондық реттеу қажет емес. Модельді дұрыс таңдау, сымдарды қосу, жерге қосу және орнату әлі де қажет.
VFD моделі, қоректендіру кернеуі, номиналды ток, қозғалтқыш қуаты, мотор кабелінің ұзындығы, кабель түрі және арнайы кедергі немесе қозғалтқыш жағындағы мәселе сәйкес конфигурацияны таңдау үшін пайдалы.
Dufew Electric VFD, сервожетектер, қозғалтқышты басқару жүйелері және өнеркәсіптік автоматика жабдықтары үшін айнымалы жиілікті жетек сүзгілерін шығарады.
Біріктірілген конфигурация бір жинақ ішінде кіріс жағындағы EMI сүзгісін және шығыс жағындағы қозғалтқышты сүзуді қамтамасыз етеді. Таңдау дискінің рейтингіне, қозғалтқыш сипаттамаларына, кабель ұзындығына, EMC шарттарына және орнату талаптарына негізделуі мүмкін.
Өнімді бағалау үшін VFD үлгісін, қозғалтқыш қуатын, номиналды токты, мотор кабелінің ұзындығын, кабель түрін және қуат кернеуін қамтамасыз етіңіз.
