Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

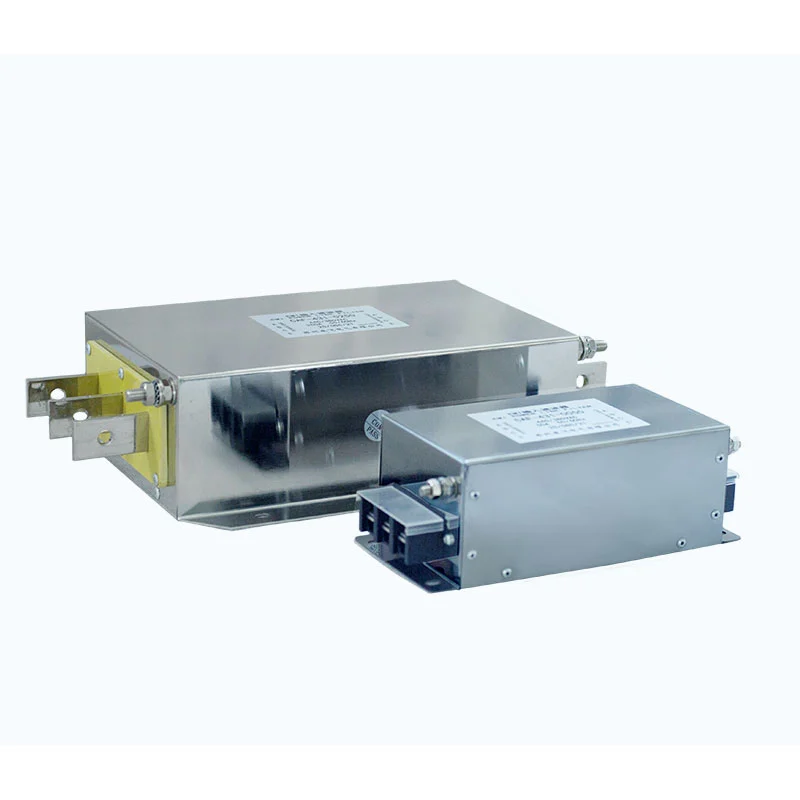

Кіріс қуат көзі мен жабдықтың кірісі арасында қуат көзі сүзгісі орнатылған. Оның негізгі мақсаты электр желісі арқылы жүргізілетін электромагниттік кедергілерді (EMI) бақылау болып табылады.
Инверторлар, сервожетектер және коммутациялық қуат көздері сияқты қуатты электронды жабдық коммутациялық жұмыс кезінде жоғары жиілікті шуды тудыруы мүмкін. Сыртқы электр жабдықтары мен электр желісі де бір желіге қажетсіз жоғары жиілікті бұзылуларды енгізуі мүмкін.
Сүзгі қалыпты қуат көзінің өтуіне мүмкіндік бере отырып, осы қажетсіз жоғары жиілікті компоненттерге кедергіні қамтамасыз етеді.
Ол екі бағытта жұмыс істеуге арналған:
- Жабдық тудыратын және электр желісіне бағытталған жоғары жиілікті кедергілерді азайтыңыз
- Қоректендіру желісі арқылы жабдыққа түсетін сыртқы РЖ мен электрлік кедергілерді азайтыңыз
- Жалпы режимді және дифференциалды режимдегі кедергілерді басу
- Көршілес электрондық жабдық арасындағы кедергілер мүмкіндігін азайтыңыз
Сондықтан сүзгі жабдықтың EMI/EMC басқару және электр желісінің кедергілерін басу жүйесінің бөлігі ретінде пайдаланылады.
Сүзгі төмен жиілікті сүзгілеу желісін құру үшін жалпы режимдегі дроссельдерді, X конденсаторларын, Y конденсаторларын және резистивті компоненттерді пайдаланады.
Жалпы режимдегі дроссель қалыпты токтың өтуіне мүмкіндік бере отырып, жалпы режимдегі жоғары жиілікті шуға жоғары кедергі береді.
X конденсаторы қуат өткізгіштері арқылы жалғанған және дифференциалды режимдегі жоғары жиілікті шу үшін жолды қамтамасыз етеді.
Y конденсаторлары тиісті жалпы режимдегі кедергілер үшін қуат өткізгіштері мен жерге немесе шасси сілтемесі арасындағы басқарылатын жолды қамтамасыз етеді.
Тізбек конфигурациясына байланысты резистивті құрамдастарды конденсаторды разрядтау және тізбекті демпферлік ету үшін пайдалануға болады.
Біріктірілген схема белгіленген жиілік диапазонында жалпы режимді және дифференциалды режимдегі кедергілерді басуды қамтамасыз етеді.
Сүзгі бір сатылы немесе екі сатылы құрылымды пайдалана алады.
Бір сатылы сүзгілеу кедергі деңгейін бір сүзу бөлімімен басқаруға болатын және орнату кеңістігі шектеулі қолданбалар үшін қолайлы.
Екі сатылы сүзгілеу жабдықты талап ететін электромагниттік ортада жұмыс істейтін қосымша әлсіретуді қамтамасыз етеді.
Тиісті конфигурация жабдыққа, кедергі сипаттамаларына, қажетті әлсіретуге және орнату шарттарына сәйкес анықталуы керек.
Келесі спецификациялар тиісті өнім конфигурациясына қолданылады. Әртүрлі Dufew Electric сүзгі сериялары әртүрлі кернеу мен ток диапазонына ие болуы мүмкін.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | Көрсетілген бір фазалы конфигурация үшін 250VAC |
| Номиналды ток | Көрсетілген бір фазалы конфигурация үшін 1A--60A |
| Жұмыс жиілігі | 50Гц / 60Гц / 500Гц дейін, конфигурацияға байланысты |
| Сүзу диапазоны | 5 кГц--30 МГц |
| Диэлектриктің күші, сызықтан сызыққа | 1500В тұрақты ток / 60с |
| Диэлектриктің күші, жерге дейінгі сызық | 2250VDC / 60с* |
| Оқшаулау кедергісі | 1000VDC кезінде >100МΩ |
| Шамадан тыс жүктеу мүмкіндігі | 1 минут ішінде 1,4 × номиналды ток, шамадан тыс жүктеме оқиғалары арасында кемінде 15 минут |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | T40 / F (155°C) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Өнім стандарты | GB/T 15287/8 |
* Берілген техникалық ақпарат сонымен қатар желіден жерге диэлектрлік беріктік үшін 2500VDC / 60s тізімін береді. Қолданылатын мән таңдалған үлгінің соңғы спецификациясынан расталуы керек.
Үлгінің типтік белгісі: CAF-4 3 1-0010
| Код | Сипаттама |
|---|---|
| CAF | Dufew Electric сүзгі сериясы |
| 4 | Кернеу класы; 2 = 220 В, 4 = 380 В, 6 = 690 В |
| 3 | Фазалық конфигурация; 3 = үш фазалы, 1 = бір фазалы |
| 1 | Сүзгі санаты; 1 = кіріс сүзгісі, 2 = шығыс сүзгісі |
| 0010 | Номиналды ток; 0010 = 10А |
Тапсырыс берер алдында үлгінің белгіленуі тиісті өнім спецификациясы мен атау тақтайшасына сәйкес тексерілуі керек.
Сүзгі тізбегі жалпы режимде де, дифференциалды режимде де жоғары жиілікті кедергілерді қарастырады, бұл оны әртүрлі өткізілетін EMI түрлері болуы мүмкін жерлерде пайдалануға мүмкіндік береді.
Сүзгі қосылған жабдық тудыратын және қоректендіру желісіне бағытталған кедергілерді азайта алады, сонымен қатар қуат қосылымы арқылы кіретін сыртқы жоғары жиілікті кедергілерді шектей алады.
Көрсетілген сүзгілеу диапазоны коммутациялық қуат электроникасымен және басқа электрондық жабдықпен байланысты жоғары жиілікті кедергілерді қамтиды.
Сүзгі құрылымын кедергі деңгейіне және орнату талаптарына сәйкес таңдауға болады.
Біріктірілген конструкция басқару шкафтары мен орнату кеңістігі шектеулі электр қоршауларының ішіне орнатуға жарамды.
Сүзгі бір фазалы қуатты электронды жабдыққа арналған, онда өткізілетін EMI бақылау қажет. Оны бір фазалы инверторларда, сервожетектерде, коммутациялық қуат көздерінде, контроллерлерде, кесте тігу машиналарында, гравюра машиналарында, өнеркәсіптік басқару жабдықтарында және EMI-сезімтал орталарда орнатылған басқа да электрондық жабдықта қолдануға болады.
Сүзгіні бірнеше электрондық құрылғылар бір қуат желісінде жұмыс істейтін және өткізілетін кедергілер жабдықтың жұмысына немесе жүйенің жұмысына әсер ететін электр қондырғыларында да пайдалануға болады.
Жабдықта кедергіге байланысты белгілер пайда болған кезде сүзгі орынды болуы мүмкін, мысалы:
- Күтпеген өшірулер
- Жалған іске қосу немесе қалыпты емес жұмыс
- Байланыс немесе басқару кедергісі
- Шамадан тыс электр шуы
- Көрші жабдықтар арасындағы электр желісінің кедергісі
Бұл белгілердің көптеген себептері болуы мүмкін. Сүзгіні таңдамас бұрын мәселенің нақты көзін анықтау керек. Сүзгі шамадан тыс жүктеме, дұрыс жерге тұйықтау, оқшаулау ақаулары, жабдық ақаулары немесе басқа электр ақаулары үшін түзету шараларын алмастырмайды.
Сүзгі таңдауда жабдықтың қоректену кернеуі, номиналды ток, жұмыс жиілігі, бір фазалы конфигурация, қажетті сүзу өнімділігі, орнату өлшемдері, жерге қосу әдісі, қоршаған орта температурасы және қорғаныс деңгейін ескеру қажет.
Көрсетілген бір фазалы конфигурация үшін ұсынылған сүзгі рейтингі жабдықтың номиналды токынан шамамен 1,2–1,5 есе көп. Соңғы таңдауда нақты жүктеме тогы, шамадан тыс жүктеме жағдайлары, жұмыс температурасы және өндірушінің техникалық сипаттамалары ескерілуі керек.
Модельді таңдау үшін тұтынушылар жабдық үлгісін, қоректендіру кернеуін, номиналды токты, жұмыс жиілігін, сым схемасын, орнату өлшемдерін, кедергі белгілерін және жұмыс ортасын ұсына алады.
Дұрыс орнату жоғары жиілікті EMI басу үшін өте маңызды.
Орнату алдында жабдықтың кернеуі мен тогын тексеріңіз. Таңдалған сүзгі жабдықты беру және жұмыс токымен үйлесімді болуы керек.
Корпусты, терминалдарды, бекіту нүктелерін, идентификациялық жапсырманы және сымдар таңбаларын тексеріңіз. Зақымдалған құрылғыны орнатпаңыз.
Сүзгіні қорғалған жабдықтың қуат көзіне мүмкіндігінше жақын орнатыңыз. Шкафты орнату үшін сүзгіні орнату талаптарына сәйкес металл бекітетін қолайлы бетке орнатуға болады.
Қолданыстағы электр схемасына сәйкес кіріс қуат көзі мен жабдық кірісі арасында сүзгіні қосыңыз. Белгіленген қосылым бағыты көрсетілген кіріс және шығыс терминалдарын орындаңыз.
Жерге қосу терминалы сенімді түрде қосылуы керек.
Сүзгінің кіріс және шығыс сымдарын біріктірмеңіз.
Жоғары жиілікті кедергі жақын бағыттағы кіріс және шығыс өткізгіштер арасында қосылып, сүзгі тізбегін айналып өтуі мүмкін. Сондықтан кіріс және жүктеме жағындағы сымдарды бөлек салу керек және мүмкіндігінше бір-бірінен бөлек ұстау керек.
Жерге қосу өткізгіші қысқа болуы керек және орнату үшін жеткілікті төмен кедергіге ие болуы керек.
Сымдарды және жерге қосуды тексергеннен кейін:
1. Барлық терминал қосылымдарын растаңыз.
2. Кіріс/шығыс кабелінің бөлінуін тексеріңіз.
3. Жабдықты қуаттандырыңыз.
4. Жұмыс күйін және дабыл шарттарын сақтаңыз.
5. Бастапқы кедергінің азайғанын тексеріңіз.
Шағын бір фазалы жабдық үшін кіріктірілген сүзгі жинағы орнатуға қажетті құрамдас бөліктердің санын азайта алады.
| Салыстыру | Кіріктірілген бірфазалы сүзгі | Бөлек сүзгі бірліктері |
|---|---|---|
| Құрылымы | Бір біріктірілген жинақ | Бірнеше тәуелсіз жинақтар |
| Орнату | Бір сүзгі орнату нүктесі | Бөлек блоктар мен орнату нүктелері |
| Сымдар | Арнайы сүзгі кіріс және шығыс терминалдары | Қосымша өзара байланыс және маршруттау |
| Кабинет кеңістігі | Ықшам басқару шкафтары үшін қолайлы | Әрбір бірлік үшін бос орын қажет |
| Компоненттерді басқару | Бір өнім жинағы | Бөлек компоненттер мен керек-жарақтар |
Нақты EMI өнімділігі сүзгі тізбегіне, электр жағдайларына, жерге қосуға, кабельді бағыттауға және орнату сапасына байланысты. Біріктірілген құрылымның өзі қолданбалы сынақ деректерінсіз жоғары EMI әлсіреуінің кепілі ретінде қарастырылмауы керек.
Dufew Electric резисторлар, тежеу жүйелері, реакторлар, сүзгілер, трансформаторлар және теңшелген электрлік компоненттерді қоса алғанда, қуат электроникасының компоненттерін шығарады.
Қуат көзі сүзгілері үшін өндіру және тексеру мыналарды қамтуы мүмкін:
Құрамдас бөліктерді тексеру → Сүзгі жинағы → Электрлік сынақ → Қорытынды тексеру → Қаптама
Өнім конфигурациясына байланысты тексеру мыналарды қамтуы мүмкін:
- Компонент спецификациясын тексеру
- Терминалды және қосылымды тексеру
- Оқшаулау төзімділігін сынау
- диэлектрлік беріктікке сынау
- Электрлік өнімділікті сынау
- Өлшемді тексеру
- соңғы өнімді тексеру
Қолданылатын техникалық жазбалар мен сынақ құжаттамасы өнім мен жоба талаптарына сәйкес берілуі мүмкін.
Dufew Electric сапа менеджменті мен өнімге сәйкестік қызметін қолдайтын ISO және CE сертификаттарына ие.
Қолданылатын сертификаттар мен техникалық құжаттар таңдалған үлгіге, өнім конфигурациясына және жоспарланған нарыққа сәйкес расталуы керек.
Халықаралық тапсырыстар өнімнің санына, өлшемдеріне, тағайындалуына және жеткізу талаптарына сәйкес реттелуі мүмкін.
Тиісті жағдайда теңіз жүктерін, әуе жүктерін, жедел жеткізуді немесе тұтынушы ұсынған экспедиторды пайдалануға болады. Қаптама өнімнің құрылымы мен тасымалдау шарттарына сәйкес таңдалады.
Ол электр желісі арқылы өтетін электромагниттік кедергілерді басу үшін электронды жабдықтың қуат кірісіне орнатылады. Әдеттегі қолданбаларға бір фазалы инверторлар, сервожетектер, коммутациялық қуат көздері және контроллерлер жатады.
Сүзгі жалпы режимде де, дифференциалды режимде де жоғары жиілікті кедергілерді шешуге арналған. Көрсетілген сүзу диапазоны қолданылатын конфигурация үшін 5 кГц--30 МГц.
Ол қорғалған жабдықтың қуат көзіне мүмкіндігінше жақын орнатылуы керек. Сүзгіні айналып өтуі мүмкін электромагниттік муфтаны азайту үшін кіріс және шығыс жағындағы кабельдерді бөлу керек.
Иә. Ол бір фазалы инверторларды, сервожетектерді, коммутациялық қуат көздерін, контроллерлерді және электрлік көрсеткіштер үйлесімді болған жағдайда ұқсас электрондық жабдықты қамтитын қолданбаларға арналған.
Selection should consider the equipment's rated and actual operating current, supply voltage, operating conditions, and filter specification. The supplied selection guidance recommends approximately 1.2--1.5 times the equipment's rated current.
Бұл симптомдар өткізілетін электромагниттік кедергі немесе электр желісінің бұзылуынан туындаған немесе күшейген кезде көмектесе алады. Егер ақаулық шамадан тыс жүктелуден, дұрыс жерге қосудан, оқшаулау ақауларынан немесе ішкі жабдықтың ақауынан туындаса, оның негізгі себебін бөлек шешу қажет.
Электрлік көрсеткіштерді, сүзгі құрылымын, орнату өлшемдерін және басқа сипаттамалар жабдық пен қолдану талаптарына сәйкес бағалануы мүмкін.
Иә. 1000 м-ден жоғары температураның азаюы ток күшін азайтуды қажет етуі мүмкін. Берілген техникалық ақпарат максималды 2000 м биіктікті көрсетеді және 1000 м-ден жоғары токтың 15% төмендеуін ұсынады. Таңдалған үлгі үшін соңғы талап расталуы керек.
Dufew Electric бір фазалы инверторларға, сервожетектерге, коммутациялық қуат көздеріне, контроллерлерге және басқа қуатты электрондық жабдықтарға арналған қуат көзі сүзгілерін қамтамасыз етеді. Сүзгілер қуат қосылымы арқылы өткізілетін EMI азайту үшін жалпы режимді және дифференциалды режимді сүзу құрамдастарын пайдаланады.
Өнімді таңдау үшін конфигурацияны тексеру үшін жабдық кернеуін, номиналды токты, жұмыс жиілігін, орнату шарттарын және қолжетімді кедергі ақпаратын қамтамасыз етіңіз.
