Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Айнымалы жиілікті жетектер мен өнеркәсіптік қозғалтқыш жүйелері үшін қуат тізбегіне басқарылатын индуктивтілікті қосу ток ауытқуларын, кернеудің бұзылуын және коммутацияға байланысты электр кернеуін басқаруға көмектеседі.Dufew Electricкернеу, ток, жиілік, кедергі, орнату орны және жұмыс жағдайларына сәйкес таңдалған спецификациялары бар әртүрлі жетек конфигурациялары үшін айнымалы ток реакторы шешімдерін әзірлейді және шығарады.
Орнату нүктесі маңызды. Дискінің алдына қойылған құрылғы жетек пен қозғалтқыш арасында орнатылғаннан басқа электрлік жағдайларды қарастырады. Бұл айырмашылықты түсіну таңдауды дәлірек етеді және оның электрлік көрсеткіші жеткілікті болып көрінетіндіктен жарамсыз конфигурацияны пайдаланудан аулақ болады.
Өнеркәсіптік қозғалтқыш жүйелерінде екі жалпы позиция бар: кіріс қуат жағы және қозғалтқыштың шығыс жағы. Әрқайсысының мақсаты әртүрлі.
Қуат көзі мен VFD арасында орнатылған бұл конфигурация кіріс тізбегіне кедергі қосады. Ол ток шыңдарын шектеуге және дискіге қоректену тарапынан болатын кедергілердің әсерін азайтуға көмектеседі.
Көбінесе ол бірнеше жетектері, құбылмалы жабдықтау жағдайлары немесе электрлік кедергілерге сезімтал жабдықтары бар нысандарда қарастырылады. Нақты талап электр желісінің сипаттамаларына және дискіні орнатуға байланысты.

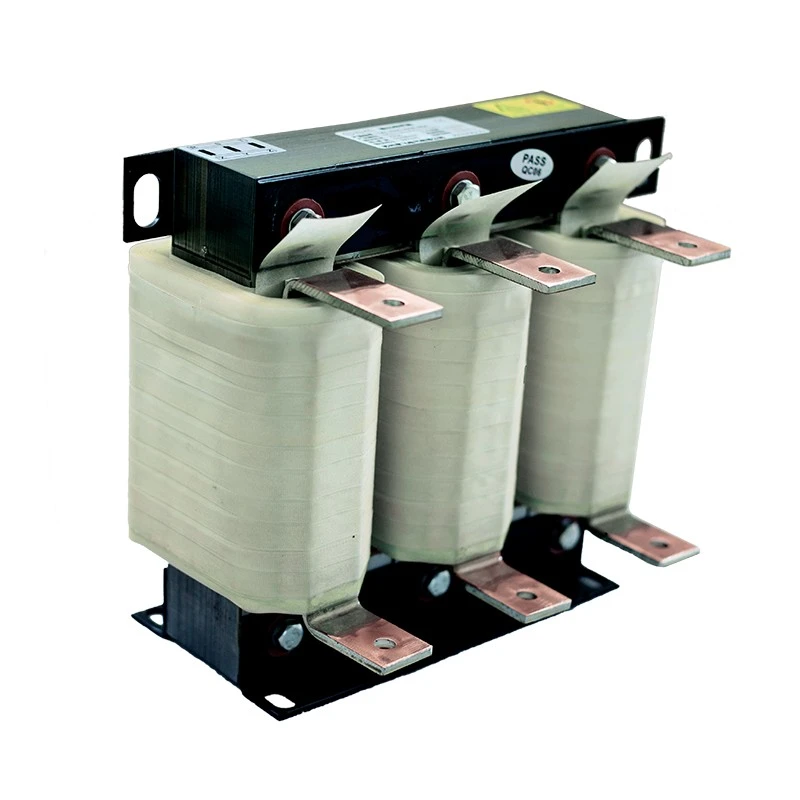

VFD және оның қозғалтқышы арасында орналасқан компонент дискінің PWM шығысымен жұмыс істейді. Қозғалтқыш ұзын кабель арқылы қосылған кезде кернеудің жылдам ауысуы маңыздырақ болуы мүмкін.
Қосылған индуктивтілік бұл өтулерді қозғалтқышқа жеткенге дейін реттеуге көмектеседі. Бұл кабель қашықтығы, қозғалтқышты оқшаулау, электр шуы немесе жұмыс жағдайлары қосымша кернеу тудыратын жағдайларда пайдалы болуы мүмкін.
Мақсаты жетек тізбегіне басқа компонентті қосу ғана емес. Бұл нақты электрлік жағдайларды басқару.
| Жүйе жағдайы | Потенциалды функция |
|---|---|
| Ағымдағы шыңдар | Токтың жылдам өзгеруін шектейді |
| Жабдықтың бұзылуы | Қозғалтқышқа жететін кедергілердің әсерін азайтады |
| Кернеудің жылдам ауысуы | Коммутацияға байланысты электр кернеуін қалыпқа келтіреді |
| Ұзын мотор кабельдері | Кабельді жіберуге байланысты әсерлерді басқаруға көмектеседі |
| Қуат сапасына қатысты мәселелер | Басқарылатын ток әрекетін қолдау үшін кедергі қосады |
Күтілетін нәтиже толық жүйеге байланысты. Сәйкес дизайн электр кернеуін азайтады және диск жетегінің болжамды жағдайларда жұмыс істеуіне көмектеседі, бірақ оны қуат сапасының кез келген мәселесі үшін әмбебап шешім ретінде қарастыруға болмайды.
Мотор қуаты тек бастапқы нүктені қамтамасыз етеді. Электрлік және механикалық жағдайларды бірге қарау керек.
Маңызды ақпаратқа номиналды кернеу, жұмыс тогы, жиілік, кедергі, орнату орны, жетек сыйымдылығы, қозғалтқыш сипаттамалары, кабель ұзындығы, қоршаған орта температурасы және қол жетімді орнату кеңістігі кіреді. Кіріс жағында пайдалану үшін жабдықтау жағдайы ерекше маңызды. Мотор жағында пайдалану үшін жетек шығысы мен кабель орналасуына мұқият назар аудару керек.
Кедергі тағы бір маңызды мәселе. Жоғары мән үлкен индуктивті қарсылықты қамтамасыз етеді, бірақ сонымен бірге кернеудің үлкен төмендеуін енгізеді. Тиісті спецификация электрлік өнімділікті жетектің жұмыс талаптарымен теңестіруі керек.
Компоненттің бұл түрі әдетте сорғыларды, желдеткіштерді, компрессорларды, конвейерлерді, HVAC жүйелерін, станоктарды, элеваторларды және өнеркәсіптік автоматтандыру машиналарын қоса алғанда, ауыспалы жылдамдықты қозғалтқыш жабдықтарының айналасында кездеседі.
Талаптар бір орнатудан екіншісіне өзгереді. Салыстырмалы түрде тұрақты жағдайларда жұмыс істейтін сорғының жүктеме жиі өзгеретін краннан немесе бірнеше жетекті пайдаланатын өндірістік желіден мүлде басқа қажеттіліктері болуы мүмкін.
Сол себепті қолданба деректері тек мотор қуатынан үлгі таңдаудан гөрі пайдалырақ.
Жетек жүйесінің айналасында қолданылатын электрлік құрамдастардың әртүрлі тапсырмалары бар және оларды бір-бірін алмастыратын ретінде қарастыруға болмайды.
Тұрақты ток реакторы тұрақты ток желісінде жұмыс істейді және жетектің осы бөлігінің сипаттамаларына сәйкес таңдалады. АСүзгіқажет емес жиілік құрамдастарын, өткізілетін шуды немесе оның құрылысы мен орналасуына сәйкес гармониканы әлсіретуге арналған.
A Резисторнегізінен токты басқару немесе энергияны бөлу үшін қолданылады. АТежеу блогы, сәйкес энергияны сіңіретін элементпен бірге қозғалтқыштың баяулауы кезінде қалпына келтірілген энергияны өңдейді.
Бұл өнімдер бір электр жүйесінде пайдаланылуы мүмкін, бірақ олардың әрқайсысы басқа талаптарға жауап береді.
Өнеркәсіптік жобалар әрқашан стандартты өлшемдерге немесе рейтингтерге сәйкес келмейді. Кернеу деңгейі, ток сыйымдылығы, кедергі, терминалдың орналасуы, қоршау өлшемі, салқындату жағдайлары және орнату әдісінің барлығын бейімдеу қажет болуы мүмкін.
Dufew Electric өндірістен бұрын OEM және жүйелік интеграциялық жобалар үшін осы параметрлерді қарап шыға алады. Жетек үлгісі, қозғалтқыштың номиналы, кабель ұзындығы, қоректендіру кернеуі, жұмыс тогы және орнату шарттары сияқты техникалық ақпарат қолайлы конфигурацияны анықтауға көмектеседі.
Компания өнеркәсіптік жабдық үшін қуат электроникасының құрамдас бөліктерін шығарады және жобаға сәйкес электрлік және механикалық сипаттамаларды талап ететін тұтынушыларға қолдау көрсетеді.
Dufew Electric - Қытайда орналасқан қуат электроникасының компоненттерін өндіруші және жеткізуші, жабдық өндірушілеріне, дистрибьюторларға, жүйелік интеграторларға және өнеркәсіптік пайдаланушыларға қызмет көрсетеді.
Оның өнім ассортименті резистивті, индуктивті, сүзгілеу және тежеу қолданбаларын қамтиды. Өндіріс стандартталған процестермен және сапаны тексерумен, сәйкес өнімдер мен талаптар үшін ISO және CE сертификаттарымен қолдау көрсетіледі.
Жаңа машина, ауыстыру жобасы немесе толық жетек жүйесі үшін электр бөлшектерін сатып алатын тұтынушылар үшін нақты жұмыс параметрлерін қамтамасыз ету техникалық топқа спецификацияны дәлірек бағалауға мүмкіндік береді.
Ол тізбекке индуктивті кедергіні қосады және токтың жылдам өзгеруін шектеуге көмектеседі. Оның ерекше әсері қоректену жағында немесе жетек пен қозғалтқыш арасында орнатылғанына байланысты.
Жоқ. Олардың орнату орындары мен электрлік міндеттері әртүрлі. Біріншісі негізінен кіріс қоректендіру шарттарымен айналысады, ал екіншісі жетек-қозғалтқыш тізбегі мен коммутациялық толқын пішінімен байланысты.
Жоқ. Талап жеткізу желісіне, жетек дизайнына, қозғалтқышқа, кабель ұзындығына, жұмыс жағдайларына және қолданылатын электр талаптарына байланысты. Кейбір қондырғылар қосымша индуктивті құрамдассыз қанағаттанарлық жұмыс істей алады.
Ұзын мотор кабельдері жылдам ауысу импульстерінің әрекетіне әсер етуі мүмкін және қозғалтқыш терминалдарындағы кернеу кернеуін арттыруы мүмкін. Сәйкес таңдалған шығыс жағындағы конфигурация бұл әсерлерді реттеуге көмектеседі.
Пайдалы мәліметтерге кернеу, ток, жиілік, жетек сыйымдылығы, қозғалтқыш қуаты, орнату орны, қажетті кедергі, кабель ұзындығы, қоршаған орта температурасы, өлшемдер және мөлшер кіреді. Қолданба және жұмыс циклі қол жетімді болған кезде қамтамасыз етілуі керек.
