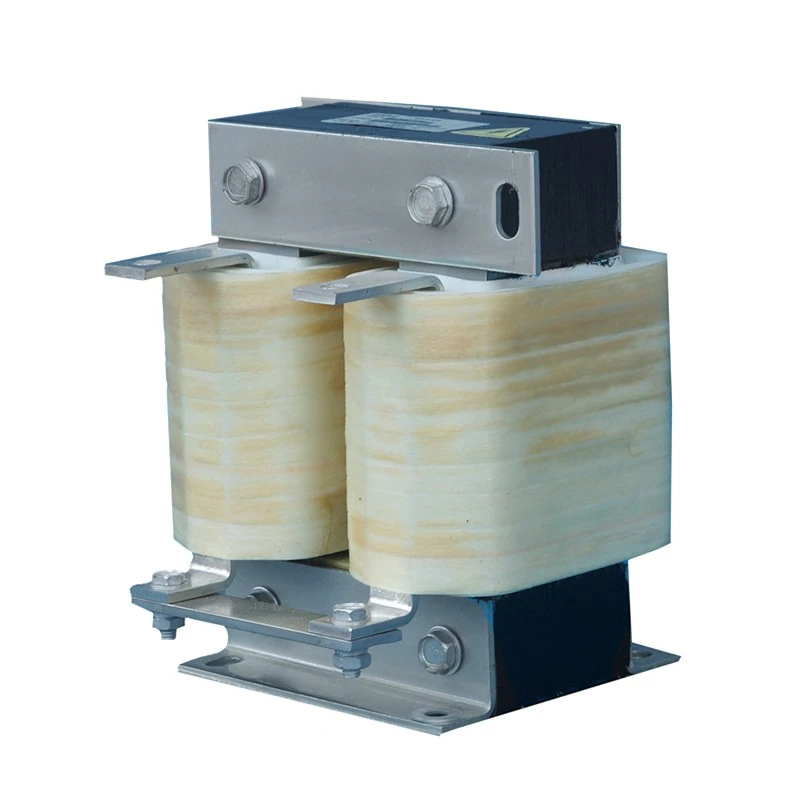

Айнымалы жиіліктегі жетекте түзеткіш кіріс айнымалы ток қуатын түрлендіргіш қозғалтқышқа қажетті айнымалы шығысты шығармас бұрын тұрақты токқа түрлендіреді. Осы кезеңдер арасында тұрақты ток байланысы пульсирленген ток пен жүктеме сұранысындағы өзгерістерді өңдеуі керек. Дұрыс таңдалған тұрақты ток реакторы тізбектің осы бөлігіне индуктивті кедергіні қосады, бұл ток толқынын басқаруға және тұрақты ток шинасына және онымен байланысты компоненттерге орналастырылған электр кернеуін азайтуға көмектеседі.
Әсер механикалық емес, негізінен электрлік. Ол қозғалтқыш жылдамдығын басқармайды немесе қалпына келтіретін энергияны таратпайды. Оның мақсаты аралық тұрақты ток тізбегіндегі токтың әрекетіне әсер ету болып табылады, бұл оны белгілі бір жетек архитектураларында және қуатты түрлендіру жүйелерінде маңызды қарастырады.
Кәдімгі айнымалы ток жетегі алдымен кіріс көзін түзетеді, содан кейін инвертор сатысына дейін тұрақты ток желісінде энергияны сақтайды. Бұл бөлімдегі конденсаторлар тұрақты кернеуді тегістейді, ал буын арқылы өтетін ток түзеткіш пен жүктеме жағдайларына әсер етеді.
Жеткілікті кедергісіз түзеткіштің зарядтау және пульсирлеу сипаттамалары салыстырмалы түрде жоғары ток шыңдарын тудыруы мүмкін. Индуктивтілікті қосу осы ток жолын өзгертеді және тұрақты түрдегі конденсаторларға жеткенге дейін жылдам ауытқуларды шектеуге көмектеседі.
Бұл, әсіресе, тұрақты ток шинасы айтарлықтай толқындық токқа ұшыраған немесе кіріс электр желісі талап етілетін жұмыс жағдайлары бар жетектерге қатысты болуы мүмкін.
| Электрлік жағдай | Индуктивті компоненттің рөлі |
|---|---|
| Тұрақты байланыстағы ток толқыны | Токтың жылдам өзгеруін шектейді |
| Түзеткіш токтың шыңдары | Тұрақты ток жолында қосымша кедергіні қамтамасыз етеді |
| Гармоникалық ток | Қолайлы жетек конструкцияларында гармоникалық азаюға ықпал ете алады |
| Конденсатордың ток кернеуі | Тұрақты ток конденсаторларына түсетін толқынды токты азайтуға көмектеседі |
| Тұрақты ток шинасының ауытқулары | Басқарылатын ток толқын пішінін қолдайды |
Нақты әсер түзеткіш топологиясына, жетек конструкциясына, сыйымдылыққа, қоректендіру сипаттамаларына және жұмыс жүктемесіне байланысты. Сондықтан оны тәуелсіз қондырма ретінде қарастырмай, толық DC-link дизайнының бөлігі ретінде таңдау керек.
Тұрақты байланыс конденсаторлары дискінің қалыпты жұмысы кезінде толқындық токтың әсеріне ұшырайды. Шамадан тыс толқындар ішкі жылытуға ықпал етеді, ал температура конденсатордың қызмет ету мерзімінің маңызды факторы болып табылады.
Қосымша индуктивтілік конденсаторлар банкіне жететін ток тербелістерінің шамасын азайтуы мүмкін. Мысалы, Schneider Electric құжаттамасында желілік индуктивтілік тұрақты шинаның толқындық тогын және негізгі конденсаторлар бастан кешіретін ток кернеуін азайта алатынын атап өтеді. :contentReference[oaicite:0]{index=0}
Бұл конденсатор жүктемесі, гармоникалық ток немесе қуат желісі жағдайлары жақынырақ бақылауды қажет ететін жетек конструкцияларында индуктивті кедергіні қарастырудың бір себебі.
Ең көп таралған қолданба түзеткіш, тұрақты ток сілтемесі және инвертор арқылы айнымалы ток жетек жүйелерінде. Оны аралық тұрақты ток тізбегі айтарлықтай пульсирующий ток өткізетін басқа қуатты түрлендіру жабдықтарында да қарастырылуы мүмкін.
Типтік жабдыққа өнеркәсіптік қозғалтқыш жетектері, сорғылар, желдеткіштер, компрессорлар, конвейерлер, станоктар, HVAC жабдықтары және басқа да айнымалы жылдамдықтағы машиналар жатады.
Талап тек қозғалтқыш қуатымен анықталмайды. Жетек топологиясы, қоректендіру кедергісі, тұрақты ток желісінің дизайны, жүктеме профилі және гармоникалық жағдайлар барлығы спецификацияға әсер етуі мүмкін.
The two components are closely related, but their installation positions are different.
АнАйнымалы ток реакторыАйнымалы ток тізбегіне, әдетте жетектің желі жағында немесе қозғалтқыш жағында қосылады. Тұрақты ток тізбегінің нұсқасы түзетілгеннен кейін аралық тұрақты ток тізбегіне орналастырылады.
| Элемент | Айнымалы ток жағы конфигурациясы | DC-Link конфигурациясы |
|---|---|---|
| Электрлік бөлім | Айнымалы ток көзі немесе қозғалтқыш тізбегі | Аралық тұрақты ток тізбегі |
| Негізгі қарастыру | Айнымалы ток және кернеу жағдайлары | Тұрақты ток және толқын |
| Типтік қолдану | Желілік немесе қозғалтқыш жағындағы жетекті қорғау | Тұрақты ток шинасының тогын бақылау және гармоникалық жұмсарту |
Кейбір дискілер өндірушінің дизайнына байланысты айнымалы ток желісінің реакторын, тұрақты токтың құрамдас бөлігін немесе кірістірілген кедергіні пайдаланады. ABB және Schneider Electric екеуі де кәдімгі жетек жүйелерінде гармоникалық токты басқарудың бір тәсілі ретінде индуктивті кедергіні пайдалануды құжаттайды. :contentReference[oaicite:1]{index=1}
Таңдау қозғалтқыштың номиналды қуатымен ғана емес, дискінің ішіндегі электрлік жағдайлардан басталады.
Негізгі ақпарат әдетте тұрақты кернеуді, үздіксіз токты, шамадан тыс жүктеме тогын, индуктивтілікті, жұмыс жиілігін, қоршаған орта температурасын, орнату орнын, оқшаулау талаптарын және бос орынды қамтиды. Жабдық өзгеретін жүктемелерде жұмыс істейтін жерде күтілетін ток толқынының пішіні мен жұмыс циклі де ескерілуі керек.
Жылу өнімділігі бірдей маңызды. Мыстың жоғалуы, негізгі ысыраптары, қоршау жағдайлары және қоршаған ортаның температурасы құрамдастың жұмыс температурасына әсер етеді. Жабдық жоғары жүктемеде үздіксіз жұмыс істейтін болса, барабар салқындату және тиісті дерейтацияны қарастыру керек.
Жетек жүйесінде бірнеше қуат электроникасының құрамдастары болуы мүмкін, бірақ олардың функцияларын ауыстыру мүмкін емес.
Резистор әдетте ток шектеуі немесе энергияның таралуы үшін таңдалады. АСүзгіқажет емес жиілік құрамдастарын немесе электрмагниттік кедергілерді тізбектің орналасуына және құрылысына қарай бағыттайды.
A Тежеу блогыбасқа мақсаты бар: ол қозғалтқыштың баяулауы кезінде қалпына келтірілген энергияны басқарады және әдетте тежеу резисторымен бірге жұмыс істейді. Мұнда талқыланған индуктивті компонент тұрақты ток желісінің қуат жолының бөлігі болып қалады.
Бұл айырмашылықтарды түсіну инженерлерге құрамдас бөлікті таңдаудан аулақ болуға көмектеседі, себебі бір жетек шкафында бірнеше өнім пайда болады.
Жабдық өндірушісі үшін қол жетімді орнату кеңістігі электрлік рейтинг сияқты маңызды болуы мүмкін. Монтаждау өлшемдері, терминалдың орналасуы, оқшаулау саңылаулары, салқындату әдісі, қосылым құрылымы және қоршау орналасуы бар жетек дизайнына сәйкес келуі мүмкін.
Dufew Electric бұл талаптарды нақты қолданбаға сәйкес бағалай алады. Тұрақты ток кернеуі, номиналды ток, шамадан тыс жүктеме жағдайлары, индуктивтілік, жұмыс циклі, қоршаған орта температурасы және механикалық өлшемдер сияқты техникалық ақпарат өнімді таңдау үшін пайдалы негіз береді.
Бұл бұрыннан бар құрамдас бөлікті ауыстыру немесе белгілі бір электр сәулетінің айналасындағы жетек шкафын әзірлеу кезінде әсіресе маңызды.
Dufew Electricмотор жетектеріне, өнеркәсіптік автоматикаға, жаңартылатын энергия жабдықтарына және қуатты басқару жүйелеріне арналған электр компоненттерін шығарады. Оның өнім ассортименті индуктивті, резистивті, сүзгілеу және тежеу қолданбаларын қамтиды.
Қытай өндірушісі және жеткізушісі ретінде компания OEM жабдықтарын өндірушілермен, дистрибьюторлармен, жүйелік интеграторлармен және өнеркәсіптік пайдаланушылармен жұмыс істейді. Стандартталған өндіріс пен сапа инспекциясы сәйкес өнімдер мен талаптар үшін ISO және CE сертификаттары бар дәйекті электрлік және механикалық сипаттамаларды қолдау үшін қолданылады.
Ол қуат түрлендіргішінің немесе жетектің тұрақты ток тізбегіне индуктивті кедергіні қосады. Оның негізгі функцияларына ток толқынын шектеу, ток шыңдарын азайту және тұрақты ток конденсаторларына орналастырылған толқындық ток кернеуін төмендету кіреді.
Ол қолайлы жетек конфигурацияларында гармоникалық токтың төмендеуіне ықпал ете алады. Нақты нәтиже түзеткішке, жетек архитектурасына, кедергі мәніне, жабдықтау шарттарына және жүйедегі басқа компоненттерге байланысты.
Жоқ. Айнымалы ток желісінің реакторы тізбектің айнымалы ток бөлігінде жұмыс істейді, ал тұрақты токтың нұсқасы түзетілгеннен кейін орнатылады. Сондықтан олардың электрлік шарттары мен таңдау параметрлері әртүрлі.
Жоқ. Кейбір дискілерде тұрақты токтың жеткілікті кедергісі бар, ал басқалары айнымалы реакторды немесе басқа гармоникалық әсерді азайту әдісін пайдалана алады. Талапты жетек конструкциясы мен пайдалану шарттарынан анықтау керек.
Пайдалы мәліметтерге тұрақты кернеу, номиналды және шамадан тыс жүктеме тогы, қажетті индуктивтілік, жұмыс жағдайлары, қоршаған орта температурасы, орнату өлшемдері, қосылу әдісі және саны кіреді. Диск моделі мен қолданбасы да сәйкес спецификацияны растауға көмектеседі.
