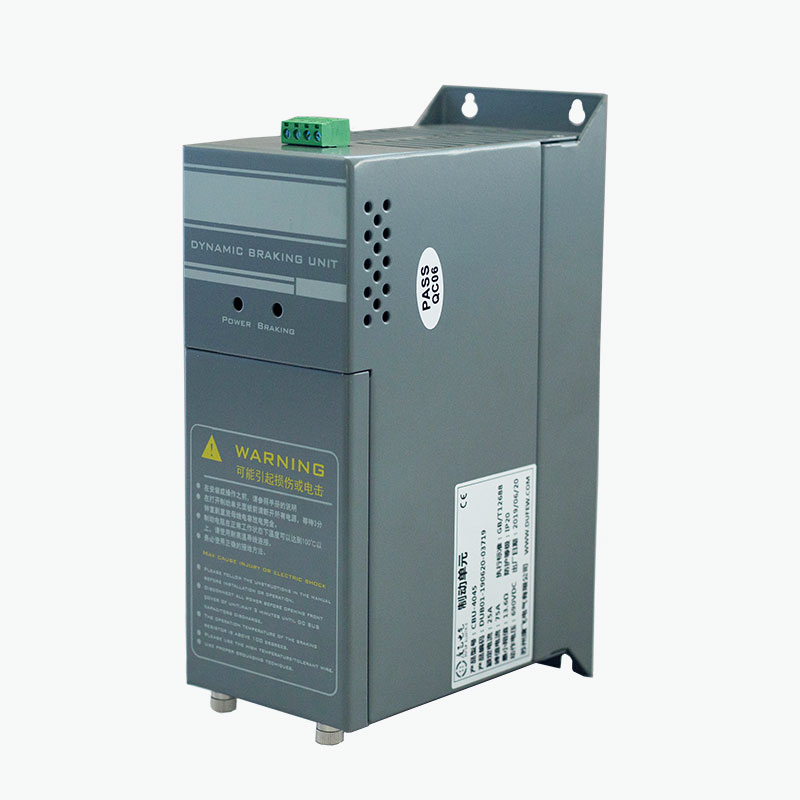

Тежеу модулі

Тежеу модулі айнымалы жиілікті жетегі қосымша динамикалық тежеу ​​мүмкіндігін қажет еткенде қолданылады. Ол тежеу ​​кезінде тұрақты шинаның кернеуі жоғарылаған кезде қалпына келтірілетін энергия үшін басқарылатын электрлік жолды қамтамасыз етеді.

CBU сериясы VFD DC шинасы мен сыртқы тежеу ​​резисторы арасында қосылған. Модуль тұрақты шинаның кернеуін бақылайды және конфигурацияланған тежеу ​​шегіне сәйкес IGBT коммутация тізбегін басқарады.

Регенеративті жетек жүйесінен айырмашылығы, тежеу ​​тізбегі энергияны коммуналдық желіге қайтармайды. Оның орнына қалпына келтіру энергиясы тежеу ​​резисторына беріледі және жылуға айналады.

Бұл конфигурация VFD кірістірілген тежеу ​​қабілеті жеткіліксіз немесе сыртқы тежеу ​​тізбегі қажет болған жетек жүйелеріне қолданылады.

Тежеу тізбегі қалай жұмыс істейді

Қозғалтқыштың қалыпты жұмысы кезінде электр энергиясы VFD-ден қозғалтқышқа беріледі. Жылдам баяулау немесе күрделі жөндеу жұмыстары кезінде энергия ағынының бағыты кері өзгеруі мүмкін және қозғалтқыш уақытша генератор ретінде жұмыс істейді.

Содан кейін қалпына келтірілетін энергия VFD тұрақты ток шинасына қайтарылады, бұл шина кернеуінің жоғарылауына әкеледі.

CBU сериясы бұл кернеудің өзгеруіне келесі реттілік арқылы жауап береді:

Тұрақты шинаның кернеуі жоғарылайды → IGBT қосылады → тежеу ​​резисторы қалпына келтірілетін энергияны алады → энергия жылуға түрленеді → тұрақты шинаның кернеуі төмендейді → IGBT өшеді

Сондықтан IGBT тұрақты ток шинасы мен тежеу ​​резисторы арасындағы электронды басқарылатын қосқыш ретінде қызмет етеді.

Ауыстыру табалдырығы тежеу ​​тізбегі белсенді болған кезде анықтайды, ал резистор қанша регенеративті энергияны бөлуге болатынын анықтайды. Сондықтан модуль мен резисторды жетек кернеуіне, тежеу ​​қуатына, тежеу ​​жиілігіне және жұмыс цикліне сәйкес таңдау керек.

Модуль құрылысы

The CBU Series uses an integrated board-level design. The main braking and monitoring functions are incorporated into the module rather than distributed among several separate control components.

Модуль мыналарды қамтиды:

- IGBT қуатты ауыстырып қосу тізбегі

- тұрақты шинаның кернеуін анықтау

- тежеуді басқару тізбегі

- Температураны бақылау

- Салқындату желдеткішін басқару

- Ақаулықтан қорғау

- Реле ақауының шығысы

- тұрақты ток шинасы және тежеу ​​резисторының терминалдары

Құрылым қолайлы VFD басқару шкафтарына тікелей біріктіруге арналған.

Сыртқы тежеу ​​резисторы жеке құрамдас болып қалады, себебі ол қалпына келтірілетін электр энергиясын жылуға түрлендіруге жауапты.

Негізгі техникалық мүмкіндіктер

IGBT негізіндегі коммутация

Тежеу тізбегі негізгі коммутациялық құрылғы ретінде IGBT пайдаланады. Коммутация күйі механикалық коммутациялық құрамдастарға емес, тұрақты шинаның кернеуіне сәйкес басқарылады.

Біріктірілген температура мониторингі

Модуль жұмыс температурасын бақылайды және салқындатқышты белгіленген температура шектеріне сәйкес басқарады. CBU сериясы желдеткішті шамамен 45°C модуль температурасында іске қосады және өнім конфигурациясына сәйкес шамамен 85°C температурада артық температурадан қорғауды қамтамасыз етеді.

Параллель жұмыс

Қажетті тежеу ​​қабілеті бір блоктың сыйымдылығынан асып кеткенде, бірнеше модульдерді параллель қосуға болады. Үйлестірілген жұмыс үшін синхрондау интерфейсі қамтамасыз етілген.

Реттелетін тежеу ​​кернеуі

Тежеу шегін тұрақты шинаның әртүрлі кернеу жағдайлары үшін конфигурациялауға болады. 380 VAC жүйесі үшін зауыттық параметр DC690V болып табылады, басқа коммутация деңгейлері көрсетілген конфигурацияға сәйкес қол жетімді.

Аппараттық қорғаныс

The module incorporates protection functions for conditions such as overvoltage, overcurrent, short circuit, and over-temperature. A relay output is available for external fault monitoring.

Тақта деңгейінде орнату

Тежеу тізбегі, басқару электроникасы, температураны бақылау және ақаулық интерфейсі бір жинаққа біріктірілген, бұл модульді VFD басқару шкафының қолжетімді кеңістігінде орнатуға мүмкіндік береді.

Электр техникалық сипаттамалары

Ескертпе: Нақты жұмыс параметрлері таңдалған CBU үлгісіне және қолданбасына байланысты. Тежеу резисторы модульге және жетек жүйесіне сәйкес келуі керек.

Тежеу жүйесінің конфигурациясы

Әдеттегі орнату мыналардан тұрады:

VFD DC шинасы → Тежеу модулі → Тежеу резисторы

VFD қозғалтқыш жылдамдығы мен айналу моментін басқарады. Коммутация блогы резистор тұрақты ток шинасына қосылған кезде басқарады, ал резистор қалпына келтірілген электр энергиясын жылу ретінде таратады.

Модуль мен резисторды сәйкес тежеу ​​тізбегі ретінде таңдау керек. Қарсылық мәні, қуат рейтингі, тежеу ​​энергиясы, жұмыс циклі және тұрақты шинаның кернеуі тәуелсіз түрде емес, бірге қарастырылуы керек.

Қолдану шарттары

Тежеу модулінің қажеттілігін тек қозғалтқыш қуатына емес, нақты қалпына келтіру энергиясы мен тежеу ​​міндетіне байланысты анықтау керек.

Таңдау параметрлері

Техникалық таңдау үшін ең пайдалы ақпарат:

Жетек үлгісі + жүйе кернеуі + қозғалтқыш қуаты + жүктеме түрі + баяулау уақыты + тежеу ​​жиілігі + жұмыс циклі + тежеу ​​резисторының деректері.

Орнату мәселелері

Модуль CBU сым схемасына және VFD өндірушісінің тұрақты ток шинасына қойылатын талаптарға сәйкес орнатылуы керек.

Негізгі тармақтар мыналарды қамтиды:

1. VFD тұрақты шина кернеуінің таңдалған модульмен үйлесімді екенін растаңыз.

2. Тежеу резисторының кедергісін және қуат рейтингін тежеу ​​тізбегіне сәйкестендіріңіз.

3. Тұрақты ток шинасы мен тежеу ​​қосылымдарын сәйкес өлшемде және мүмкіндігінше қысқа етіп сақтаңыз.

4. Модуль айналасында тиісті желдетуді қамтамасыз етіңіз.

5. Тежеу резисторын ыстыққа сезімтал бөлшектерден алыс ұстаңыз.

6. Сыртқы ақауларды бақылау қажет болғанда ақаулық релесін қосыңыз.

7. Тұрақты ток шинасын қосу алдында барлық электр қосылымдарын тексеріңіз.

Тежеу резисторы жұмыс кезінде жоғары температураға жетуі мүмкін болғандықтан, оны орнату орны мен термиялық клиренсі ерекше назар аударуды қажет етеді.

Өндіріс және сапаны бақылау

Dufew Electric негізгі электрлік құрамдас бөліктерді, қосылымдарды, оқшаулауды, басқару функцияларын және өнімнің жалпы өнімділігін қамтитын өндіру және тексеру процедуралары бар CBU сериясын қуат электроникасының өнім портфолиосының бөлігі ретінде шығарады.

Модельге және қолдануға байланысты өндіріс пен инспекция электрондық құрамдастарды тексеруді, IGBT құрамдастарын тексеруді, ПХД құрастыруын тексеруді, терминалды тексеруді, оқшаулауды сынауды, электрлік функцияны тексеруді, қорғаныс функциясын тексеруді, температураны бақылауды тексеруді, ақаулық релелік сынауды және соңғы өнімді тексеруді қамтуы мүмкін.

Өнімді бағалау мен техникалық тексеруді қолдау үшін үлгіге және жоба талаптарына сәйкес өнімге арналған тексеру жазбалары мен техникалық құжаттар ұсынылуы мүмкін.

Сертификаттау және стандарттар

CBU сериясы GB/T 12668 қолданыстағы талаптарына сәйкес жасалған.

Dufew Electric сонымен қатар сапа мен өнімнің сәйкестік жүйесінде ISO және CE сертификаттарына ие. Қолданылатын сертификаттар мен техникалық құжаттар өнімнің нақты конфигурациясына сәйкес расталуы керек.

Қатысты электр электроникасының құрамдас бөліктері

Қосымша жетек жүйесінің құрамдастарын қажет ететін қолданбалар үшін Dufew Electric өнім ассортименті мыналарды қамтиды:

Тежеу резисторлары · Тежеу резисторлары · Тежеу модульдері · Кіріс реакторлары · Шығыс реакторлары · Тұрақты ток реакторлары · EMI сүзгілері · dv/dt сүзгілері · Синустолқын сүзгілері · Гармоникалық сүзгілер · Трансформаторлар · Өнеркәсіптік резисторлар

Бұл компоненттер өнеркәсіптік жетек жүйелерінде қолданылатын тежеу, сүзу, реактор және қуатты басқару талаптарын қамтиды.

Жиі қойылатын сұрақтар

1-сұрақ: Тежеу модулі не үшін қолданылады?

Тежеу модулі шина кернеуі конфигурацияланған тежеу ​​шегіне жеткенде, VFD тұрақты ток шинасынан сыртқы тежеу ​​резисторына регенеративті энергияның берілуін басқарады.

2-сұрақ: Бұл тежеу ​​резисторымен бірдей ме?

Жоқ. Модуль коммутациялық компонент болып табылады, ал резистор қалпына келетін электр энергиясын жылуға түрлендіреді. Олар динамикалық тежеу ​​тізбегі ретінде бірге жұмыс істейді.

3-сұрақ: Құрылғы қайда орнатылған?

Ол VFD DC шинасы арқылы қосылады және әдетте шкафтың орналасуы рұқсат етілгенде диск жетегіне жақын орнатылады. Қосылым өнімді қосу схемасына және жетек өндірушісінің техникалық сипаттамаларына сәйкес болуы керек.

4-сұрақ: Тежеу резисторын қалай сәйкестендіру керек?

Қарсылық мәнін, қуат рейтингін, тежеу ​​энергиясын, тежеу ​​жиілігін және жұмыс циклін ескеру керек. Резистор сонымен қатар тұрақты ток шинасының кернеуімен және таңдалған блокпен үйлесімді болуы керек.

5-сұрақ: Бірнеше CBU қондырғылары параллель жұмыс істей ала ма?

Иә. Қосымша тежеу ​​мүмкіндігі қажет болған кезде бірнеше блоктарды параллель қосуға болады. Параллель жұмыс істеу үшін сәйкес синхрондау, тұрақты ток-шина сымдары, резистор конфигурациясы және жылуды басқару қажет.

6-сұрақ: Бағдарламалық жасақтаманы қажет етеді ме?

Негізгі тежеу ​​функциясы тұрақты шиналық кернеуге сәйкес автоматты түрде жұмыс істейді және әдетте бағдарламалық құралды бағдарламалауды қажет етпейді. Жұмыс алдында дұрыс сымдарды, резисторларды таңдауды, салқындатуды және қорғаныс қосылымдарын тексеру керек.

7-сұрақ: Оны VFD шкафының ішіне орнатуға болады ма?

Иә. Тақта деңгейіндегі құрылыс тиісті электрлік саңылау, желдету, жылуды тарату және орнату кеңістігі болған жағдайда шкафты біріктіруге мүмкіндік береді.

8-сұрақ: Үлгіні таңдау үшін қандай ақпарат қажет?

Пайдалы ақпарат жетек кернеуін, қозғалтқыш қуатын, жүктеме түрін, баяулау уақытын, тежеу ​​жиілігін, жұмыс циклін, тежеу ​​резисторының сипаттамаларын және орнату шарттарын қамтиды. Бұл параметрлер қолданбаға сәйкес конфигурацияны анықтау үшін пайдаланылады.

Өнімді таңдау

CBU сериясын таңдау үшін Dufew Electric келесі ақпаратты ұсынуды ұсынады:

Жетек үлгісі · Жүйе кернеуі · Мотор қуаты · Жүктеме түрі · Баяулау уақыты · Тежеу жиілігі · Жұмыс циклі · Тежеу резисторының сипаттамасы · Корпусты орнату шарттары

Таңдау тек қозғалтқыш қуатына емес, толық тежеу ​​жүйесіне негізделуі керек. Бұл тәсіл сәйкес модуль рейтингін, резистор конфигурациясын, параллель орналасуды және жылу талаптарын анықтауға көмектеседі.
