Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Жоғары қуатты VFD және қуатты түрлендіру жүйелерінде түзеткіш стадия түрлендіргіш бөлігін қамтамасыз ету алдында айнымалы ток қуатын тұрақты токқа түрлендіреді. Бұл түрлендіру процесі кезінде тұрақты шина тогы түзету сипаттамаларынан, жүктеме ауытқуынан және регенеративті жұмыстан туындаған толқынды құрамдастарды қамтуы мүмкін.

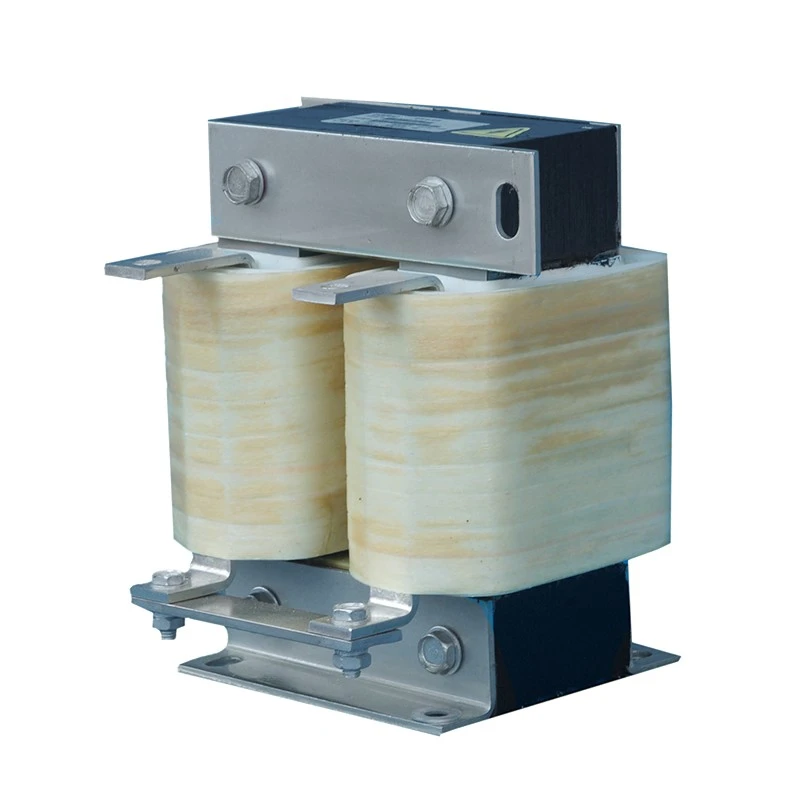

Dufew Electric DC Link Reactor тұрақты ток шинасы тізбегінің түзеткіш және инвертор секциялары арасында тізбектей орнатылған. Индуктивті энергияны сақтауды қамтамасыз ете отырып, ол токтың өзгеруін тегістейді, тұрақты тұрақты ток ағынын сақтайды және тұрақты ток конденсаторлары мен қуатты жартылай өткізгіш құрылғылардағы электр кернеуін азайтады.
Кәдімгі айнымалы ток реакторларынан айырмашылығы, ол тұрақты токтың үздіксіз жұмысы үшін арнайы жасалған. Сегменттелген ауа саңылауларының магниттік құрылымы тұрақты ток кедергісін жақсартады, магниттік қанығу қаупін азайтады және ұзақ мерзімді өнеркәсіптік жұмыс кезінде тұрақты индуктивті өнімділікті сақтайды.
Dufew сенімді термиялық өнімділікке, оқшаулау беріктігіне және механикалық тұрақтылыққа қол жеткізу үшін аз шығынды суық илектелген кремний болат өзектерін, F класты оқшаулау жүйелерін, дәл орау процестерін және вакуумды сіңдіру технологиясын пайдаланады.
Айнымалы токтың тұрақты ток түрлендіруі кезінде түзеткіш сатысынан кернеудің ауытқуы тұрақты ток шинасына толқындық токты енгізуі мүмкін. Реактор тұрақты токтың толқын пішінін тегістейді, толқындық құрамдастарды азайтады және тұрақты ток конденсаторларындағы кернеуді азайтуға көмектесе отырып, инвертор кірісінің тұрақтылығын жақсартады. Бұл тұрақты ток қуатын қажет ететін жоғары қуатты жетек жүйелері үшін әсіресе тиімді.
Ауыспалы жүктемелер немесе тұрақсыз қуат жағдайлары бар қолданбаларда токтың шамадан тыс пульсациясы инвертордың жұмысына әсер етуі мүмкін. Токтың үзілуін азайту және одан да үздіксіз түзеткіш тоғын сақтау арқылы реактор инвертордың тұрақты ауысуын қолдайды және динамикалық жұмыс кезінде қалыптан тыс жұмыс жағдайларын азайтуға көмектеседі.
Жоғары толқындық ток тұрақты ток конденсаторының қартаюын жылдамдатады және қуат компоненттеріне жылу кернеуін арттырады. Оңтайландырылған дизайн ток пульсациясын шектейді және конденсаторлардағы толқындық кернеуді азайтады, тұрақты ток шинасы компоненттерінің сенімділігін арттыруға және жалпы жетек жүйесінің қызмет ету мерзімін ұзартуға көмектеседі.
Тұрақты ток сипаттамаларын тегістеу арқылы реактор түрлендіргіш жүйесінің электрлік өнімділігін жақсарта алады. Азайтылған ток бұрмалануы энергияны жақсы пайдалануға және жоғары қуатты электр жүйелерімен үйлесімділікті жақсартуға ықпал етеді.
Үздіксіз тұрақты ток кәдімгі магниттік ядролардың қанығуға жақындауын тудыруы мүмкін бір бағытты магнит өрісін тудырады. Dufew тұрақты индуктивтілікті және тиімді ток тегістеу өнімділігін сақтай отырып, тұрақты токтың қанығу қаупін азайту үшін сегменттелген ауа аралығының негізгі құрылымын қабылдайды. Бұл дизайн үздіксіз тұрақты ток жүктемелері кезінде сенімді жұмысты қолдайды.
Орам құрылымы тұрақты электрлік өнімділікті және жылуды тиімді басқаруды сақтай отырып, тұрақты ток кедергісінің жоғалуын және температураның жоғарылауын азайтуға көмектесетін тұрақты токпен жұмыс істеу үшін оңтайландырылған. Ток күші жоғары қолданбалар үшін жалпы өлшемді азайту және жылу диссипациясын жақсарту үшін фольга орамасының құрылымдары да қамтамасыз етілуі мүмкін.
Вакуумды сіңдіру процесі оқшаулау жүйесін нығайтады және ылғалға төзімділігін, механикалық беріктігін және дірілге төзімділігін арттырады. Оңтайландырылған құрылымдық дизайнмен біріктірілген ол стандартты сынақ жағдайында төмен электромагниттік діріл мен ≤65дБ шу деңгейін сақтай отырып, сенімді ұзақ мерзімді жұмысты қолдайды.
| Қолданба | Негізгі пайдасы |
|---|---|
| Айнымалы жиілікті жетектер | Тұрақты ток шинасы тұрақтылығын жақсарту |
| Сервожетекті жүйелер | Толқынды ток әсерін азайтыңыз |
| Лифттер | Дискінің сенімділігін жақсарту |
| Порт крандар | Жүктеменің жиі өзгеруін қолдау |
| Прокат фабрикалары | Жоғары қуатты жұмыс тұрақтылығын арттырыңыз |
| Инъекциялық қалыптау машиналары | Тұрақты қуатты түрлендіруді сақтаңыз |
| Өнеркәсіптік сынақ жабдығы | Электр консистенциясын жақсарту |
| Автоматтандыру жүйелері | Тұрақты ток шинасы компоненттерін қорғаңыз |
Тұрақты байланыс реакторы келесі жағдайларда ұсынылады:
| Қолдану шарты | Күтілетін пайда |
|---|---|
| Жоғары қуатты VFD жүйелері | Тұрақты ток шинасының ауытқуын азайтыңыз |
| Үлкен тұрақты ток конденсаторлық банктер | Төменгі толқындық ток кернеуі |
| Жиі жеделдету/баяулау | Жұмыс тұрақтылығын жақсарту |
| Ауыр өнеркәсіптік жүктер | Компоненттің электр кернеуін азайтыңыз |
| Регенеративті қолданбалар | Тұрақты ток тізбегінің өнімділігін жақсарту |
| Ұзақ үздіксіз жұмыс | Жүйе сенімділігін арттыру |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | DC Link Reactor / DC Bus Reactor |
| Орнату орны | Түзеткіш пен инвертор арасындағы тұрақты ток шинасы |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номиналды ток | 5A -- 3800A |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Жиілік диапазоны | 50Гц / 60Гц / 500Гц-ке дейін теңшелген |
| Индуктивтілік | Customized according to system requirements |
| Шамадан тыс жүктеу мүмкіндігі | 60 секунд ішінде 1,5 × номиналды ток |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Шу деңгейі | ≤65дБ |
| Қызмет мерзімі | ≥15 жыл |
| Стандарттар | IEC289 / GB10229 / JB9644 |
Мысал: CDL-600-0600-EIDA
| Код | Сипаттама |
|---|---|
| CDL | Тұрақты ток реакторлар сериясы |
| 600 | Кернеу деңгейі |
| 0600 | Номиналды ток 600А |
| Е.И | Негізгі құрылым |
| D/W | Орнату құрылымы |
| Кондиционер | Орам материалы |
| Салыстыру | Тұрақты байланыс реакторы | Айнымалы ток реакторы |
|---|---|---|
| Орнату орны | Түзеткіш пен инвертор арасындағы тұрақты ток шинасы | Айнымалы ток кірісі немесе қозғалтқыштың шығыс жағы |
| Негізгі функция | Тұрақты токты тегістеңіз және толқынды азайтыңыз | Айнымалы ток гармоникасы мен кернеу кернеуін азайтыңыз |
| Магниттік дизайн | Тұрақты токқа төзімді ауа саңылауының құрылымы | Айнымалы магнит ағынының дизайны |
| Негізгі қолданба | Тұрақты ток шинасын тұрақтандыру | Қуат сапасы және қозғалтқышты қорғау |
Dufew Electric реакторларды, тежеу резисторларын, трансформаторларды және теңшелген электрлік шешімдерді қоса алғанда, қуат электроникасының компоненттерін өндіруге маманданған.
Dufew компаниясының өндірістік процесі магниттік өзек өңдеуді, дәл ораманы, вакуумды сіңдіруді, жоғары температурада емдеуді және электрлік өнімділікті сынауды қамтиды. Әр кезең дәйекті электр сипаттамалары мен сенімді өнім сапасын сақтау үшін бақыланады.
Сапаны тексеру оқшаулау кедергісін, кернеуді, индуктивтілікті, температураның жоғарылауын және сыртқы түрін қамтиды. Бұл сынақтар реактордың электрлік өнімділігін, оқшаулау сенімділігін, жылу сипаттамаларын және жалпы өндіріс сапасын тексереді.
Әртүрлі жоба талаптары үшін Dufew инженерлік кеңес берумен және техникалық құжаттаманы қолдаумен бірге OEM өндірісін және тапсырыс бойынша электр дизайнын ұсынады. Бұл өнімді нақты электрлік параметрлерге, орнату шарттарына және жүйелік қолданбаларға бейімдеуге мүмкіндік береді.
Тұрақты ток шинасы тізбегінде VFD немесе қуатты түрлендіру жүйесінің түзеткіш және инвертор секциялары арасында тұрақты ток сілтеме реакторы орнатылған. Ол тұрақты токтың ауытқуын тегістеуге, толқындық құрамдастарды азайтуға және тұрақты ток шинасының тұрақтылығын жақсартуға көмектеседі.
Негізгі айырмашылық қолданбалы схема болып табылады. Айнымалы ток реакторы айнымалы ток тізбектерінде гармоникаларды азайту, ток әсерін шектеу және қуат сапасын жақсарту үшін қолданылады. Бұл өнім ток толқынын тегістеу және тұрақты токтың құрамдас бөліктерін қорғау үшін тұрақты ток шинасы қолданбаларына арналған.
Үздіксіз тұрақты ток ядрода магниттік ауытқуды тудыруы мүмкін. Сегменттелген ауа саңылауының құрылымы магниттік қанықтыруды болдырмауға, тұрақты индуктивтілікті сақтауға және тұрақты ток жағдайында сенімді жұмысты қамтамасыз етуге көмектеседі.
Иә. Dufew әртүрлі жүйе талаптарына сәйкес кернеу рейтингісі, ток сыйымдылығы, индуктивтілік мәні, орама материалы, орнату құрылымы және механикалық өлшемдерді қамтитын теңшелген шешімдерді ұсынады.
