Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

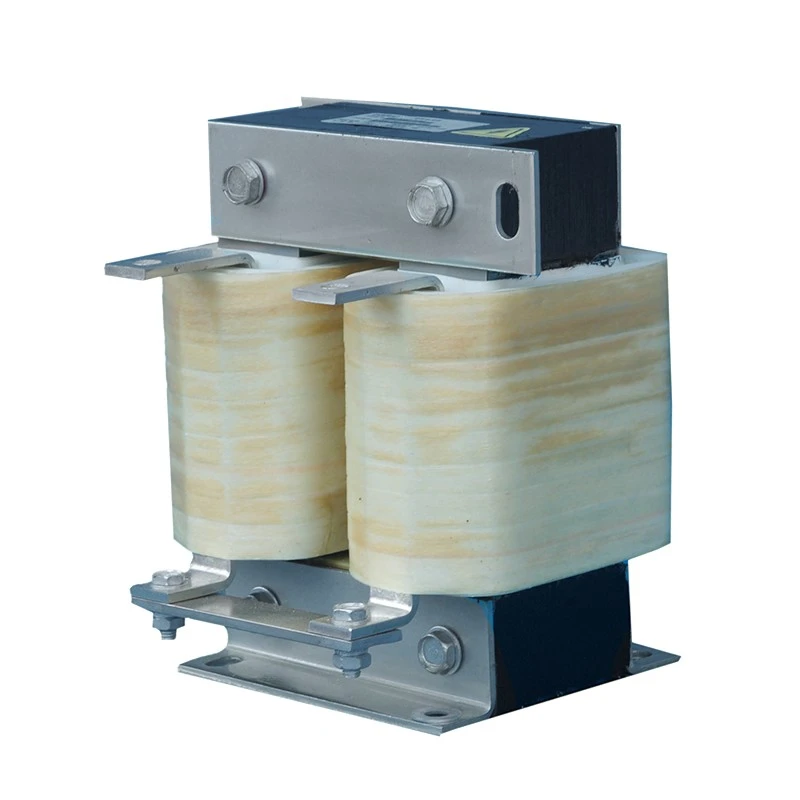

VFD DC сілтеме реакторы VFD жүйесінің түзеткіш көпірі мен инвертор сатысы арасындағы аралық тұрақты ток шинасы тізбегінде тізбектей қосылған.
Айнымалы токтан тұрақты токқа түрлендіру кезінде түзеткіштің жұмысы және жүктеменің өзгеруі тұрақты ток шинасына ток толқыны мен электрлік ауытқуды енгізуі мүмкін. Реактор ток өзгерістерін тегістеу, тұрақты тұрақты ток ағынын сақтау және инверторлық қуат көзінің тұрақтылығын жақсарту үшін индуктивті энергияны сақтау сипаттамаларын пайдаланады.
Стандартты айнымалы ток реакторларынан айырмашылығы, тұрақты ток реакторлары үздіксіз тұрақты ток жағдайында жұмыс істеуге арналған. Dufew тұрақты индуктивтілікті сақтау және магниттік қанығу қаупін азайту үшін тұрақты токқа төзімді сегменттелген ауа саңылауының магниттік құрылымын қабылдайды.
Реактордың ерекшеліктері:
- Магниттік жоғалтуды азайту үшін аз шығынды суықтай илектелген кремний болат өзегі
- Тұрақты ток жұмысы үшін сегменттелген ауа саңылауының құрылымы
- Жоғары температура сенімділігі үшін F класты оқшаулау жүйесі
- Механикалық беріктік пен ылғалға төзімділік үшін вакуумды сіңдіру процесі
- Түрлі ағымдағы талаптарға арналған мыс немесе алюминий орамасының нұсқалары
Бұл дизайн мүмкіндіктері Dufew DC Link реакторларын тұрақты тұрақты шинаның өнімділігін, ұзақ қызмет ету мерзімін және сенімді жұмысын қажет ететін VFD жүйелеріне қолайлы етеді.
Түзеткіш сатысы табиғи түрде тұрақты токта толқындық құрамдастарды тудырады. DC сілтеме реакторы ток толқын пішінін тегістейді, толқындық токты азайтады және инверторға тұрақты кірісті қамтамасыз ете отырып, үздіксіз ток өткізгіштігін сақтауға көмектеседі. Бұл тұрақты ток көзіндегі ауытқуларды азайтады және қозғалтқыштың тұрақты жұмысын қолдайды.
Шамадан тыс толқындық ток конденсатордың қызуын арттырып, компоненттердің қартаюын тездетуі мүмкін. Зарядтау кернеуін және тұрақты шинаның құрамдас бөліктеріне жылу жүктемесін азайту арқылы реактор конденсатордың қызмет ету мерзімін ұзартуға, құрамдас бөліктердің жалпы сенімділігін жақсартуға және техникалық қызмет көрсету талаптарын азайтуға көмектеседі.
Өнеркәсіптік жабдық жиі жеделдету, тежеу және жүктемені өзгерту кезінде жұмыс істейді. Реактор инвертордың тұрақты жұмысын сақтауға және қуатты жартылай өткізгіш құрылғылардың сенімді жұмысын қолдай отырып, жүктеменің жылдам өзгеруінің электрлік әсерін азайтуға көмектеседі.
Тұрақты ток шинасы сипаттамаларын жақсарту және токтың бұрмалануын азайту арқылы реактор қуатты пайдалануды оңтайландыруға және гармоника әсерін шектеуге көмектеседі. Бұл оны тұрақты электрлік өнімділік қажет жоғары қуатты өнеркәсіптік жетек жүйелеріне қолайлы етеді.
Үздіксіз тұрақты ток магниттік ауытқуды тудыруы және кәдімгі реактор конструкцияларында ядроның қанығу қаупін арттыруы мүмкін. Dufew компаниясының сегменттелген ауа аралығы технологиясы тұрақты индуктивтілікті және жақсартылған магниттік сызықтылықты қамтамасыз етеді, қанықтыру қаупін азайтуға және үздіксіз тұрақты ток жағдайында сенімді жұмысты сақтауға көмектеседі.
Орам құрылымы жоғары ток тұрақты ток жұмысына арналған және қолдану талаптарына сәйкес мыс немесе алюминий өткізгіштерді пайдалана алады. Төмен қарсылық жоғалуы және бақыланатын температураның жоғарылауы тұрақты ұзақ мерзімді өнімділікке ықпал етеді. Токтың жоғары үлгілері үшін ықшам орнату дизайнын сақтай отырып, жылуды таратуды жақсарту үшін фольга орамасының құрылымдарын да пайдалануға болады.
Вакуумды сіңдіру процесі оқшаулау жүйесін нығайтады және механикалық тұрақтылықты, ылғалға төзімділікті және дірілге төзімділікті жақсартады. Бұл өңдеу ұзақ мерзімді өндірістік пайдалану кезінде сенімді электрлік және механикалық өнімділікті сақтауға көмектеседі.
Dufew DC Link Reactor шешімдері өнеркәсіптік қуатты түрлендіру және қозғалтқыш жетек жүйелерінде кеңінен қолданылады.
| Қолданба | Негізгі талап |
|---|---|
| Айнымалы жиілікті жетек жүйелері | Тұрақты ток толқынын азайтып, жетек сенімділігін жақсартады |
| Сервожетекті жүйелер | Динамикалық жұмыс кезінде тұрақты ток шинасы тұрақтылығын жақсартыңыз |
| Лифттер | Жиі жеделдету және тежеу циклдарын қолдау |
| Порт крандар және жүк көтергіш жабдықтар | Ауыр жүктеме жағдайында сенімділікті арттырыңыз |
| Прокат стандары | Reduce electrical stress during continuous operation |
| Инъекциялық қалыптау машиналары | Қозғалтқыштың тұрақтылығын жақсарту |
| Сым тарту машиналары | Қуатты біркелкі беруді қамтамасыз етіңіз |
| Тоқыма машиналары | Тұрақты ұзақ мерзімді жұмысты қолдау |
| Тестілеу жүйелері | Электр консистенциясын жақсарту |
VFD жүйесінде келесі жағдайлар орын алған кезде DC сілтеме реакторы ұсынылады:
| Жүйе жағдайы | Ұсынылатын мақсат |
|---|---|
| Тұрақты токтың жиі ауытқуы | Толқынды токты азайтыңыз |
| Конденсатор сүзгісі бар кернеу көзі VFD | Тұрақты ток шинасы конденсаторларын қорғаңыз |
| Үлкен қуатты трансформатормен жабдықтау | Қуат тұрақтылығын жақсарту |
| Үш фазалы кернеудің теңгерімсіздігі | Электр кернеуін азайтыңыз |
| Жиі жеделдету және баяулау | Инвертор сенімділігін арттыру |
| Қуат сапасына жоғары талаптар | Гармоникалық әсерді азайтыңыз |
Мысал: CDL-600-0600-EIDA
| Код | Сипаттама |
|---|---|
| CDL | DC сілтеме реакторлар сериясы |
| 600 | Кернеу деңгейі (600 = 690VDC) |
| 0600 | Номиналды ток (0600 = 600А, 2500 = 2500А) |
| Е.И | Негізгі құрылым (EI = үш фазалы ядро, UI = бір фазалы ядро) |
| D | Орнату құрылымы (D = тік орнату, W = көлденең орнату) |
| A | Орам материалы (A = алюминий, C = мыс) |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | VFD DC сілтеме реакторы |
| Орнату орны | Түзеткіш пен инвертор арасындағы тұрақты ток шинасы тізбегі |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50Гц / 60Гц / 500Гц-ке дейін теңшелген |
| Номиналды ток | 5А - 3800А |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Шамадан тыс жүктеу мүмкіндігі | 60 секундта 1,5 есе номиналды ток, интервал 1 сағат |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ 1000VDC |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Шу деңгейі | ≤65дБ (1 метр көлденең қашықтықта сыналған) |
| Қызмет мерзімі | ≥15 жыл |
| Қолданылатын стандарттар | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric тұрақты ток байланысы реакторлары, айнымалы ток реакторлары, тежеу резисторлары, трансформаторлар және тиісті электрлік шешімдерді қоса, теңшелген қуат электроникасының құрамдас бөліктеріне маманданған.
Кәсіби инженерлік қабілетімен және басқарылатын өндірістік процестерімен Dufew VFD жүйелері, өнеркәсіптік автоматтандыру және қуатты түрлендіру қолданбалары үшін сенімді реакторлық шешімдерді ұсынады.
Dufe өндірісі мыналарды қамтиды:
- Кремний болат өзегін дәл өңдеу
- сегменттелген ауа аралық магниттік құрылымды өндіру
- Мыс және алюминий орамасының өндірісі
- Вакуумды сіңдірумен өңдеу
- Жоғары температурада емдеу процесі
- Электрлік өнімділікті сынау
Each reactor undergoes strict inspection procedures, including:
| Тексеру тармағы | Мақсат |
|---|---|
| Оқшаулауға төзімділікті сынау | Оқшаулаудың сенімділігін тексеріңіз |
| Диэлектрлік төзімділікті сынау | Электр қауіпсіздігі көрсеткіштерін растаңыз |
| Индуктивтілікті сынау | Қажетті реактор сипаттамаларын қамтамасыз етіңіз |
| Температураның жоғарылауын сынау | Жылу өнімділігін тексеріңіз |
| Шуды сынау | Жұмыс шу деңгейін бақылау |
| Сыртқы көріністі тексеру | Өндіріс сапасын растаңыз |
Dufew номиналды кернеуге, ток диапазонына, индуктивтілікке, кернеудің төмендеуіне, орнату құрылымына, шкаф кеңістігіне және орама материалына қойылатын талаптарға негізделген теңшелген шешімдерді ұсынады. Тұтынушының жетек жүйесімен дұрыс интеграцияны қамтамасыз ету үшін дизайн әртүрлі электрлік және механикалық жағдайларға бейімделуі мүмкін.
Қызметтер OEM өндірісін, теңшелген реактор дизайнын, техникалық құжаттаманы және қолданбалы инженерлік қолдауды қамтиды, бұл тұтынушыларға өнімді таңдаудан бастап жүйе интеграциясы арқылы нақты жоба талаптарын шешуге көмектеседі.
Dufew өнімдері танылған өнеркәсіптік стандарттар мен сапа талаптарына сәйкес шығарылады.
Қолданылатын стандарттарға мыналар жатады:
| Стандартты | Сипаттама |
|---|---|
| ISO 9001 | Сапа менеджменті жүйесі |
| IEC 289:1987 | Реактор стандарты |
| GB10229-88 | Реактор стандарты (IEC289:1987 баламасы) |
| JB9644-1999 | Жартылай өткізгішті электр жетектеріне арналған реактор |
| CE | Өнімнің сәйкестік талабы |
Dufew қауіпсіз тасымалдауды және өнімнің сенімді өнімділігін қамтамасыз ету үшін экспорттық стандартты қаптама шешімдерін ұсынады.
- Ылғалға төзімді қорғаныс
- Соққыға төзімді бекіту құрылымы
- Ірі реакторларға арналған күшейтілген экспорттық ағаш қораптар
- Өнімнің жапсырмалары мен техникалық құжаттары
- жөнелту алдындағы тексеру жазбалары
Әрбір құрылғы электр параметрлері мен механикалық талаптардың тұтынушы сипаттамаларына сәйкес келетініне көз жеткізу үшін жеткізілім алдында тексеріледі.
Dufew қолдайды:
- партиялық өндіріс
- OEM жобалары
- халықаралық жөнелту
- Қаптамаға қойылатын талаптар
| Салыстыру өлшемі | VFD DC сілтеме реакторы | Стандартты үш фазалы айнымалы ток реакторы |
|---|---|---|
| Орнату орны | Түзеткіш пен инвертор арасындағы тұрақты ток шинасы бөлігінде орнатылған | Installed on AC input side or AC output side of VFD systems |
| Магниттік ядроның дизайны | Айнымалы ток толқындарының құрамдастары бар тұрақты токқа арналған сегменттелген ауа саңылауының өзегі | Кәдімгі магниттік ядро симметриялы айнымалы ток магнит ағынына арналған |
| Негізгі функция | Тегіс тұрақты ток толқыны, тұрақты шинаның тұрақтылығын жақсартады, тұрақты ток компоненттеріндегі кернеуді азайтады | Айнымалы ток гармоникаларын азайтыңыз, асқын ток тогын шектеңіз және айнымалы ток толқын пішінінің сапасын жақсартыңыз |
| Жұмыс жағдайы | Тұрақты ток ығысу жағдайында жұмыс істейді және қанықтылыққа төзімді дизайнды қажет етеді | Айнымалы ток магниттік жағдайларда жұмыс істейді |
| Әдеттегі қолданба мәні | Тұрақты ток конденсаторларын қорғайды және инвертордың жұмыс тұрақтылығын жақсартады | Айнымалы ток жағындағы қуат сапасын және қозғалтқышты қорғауды жақсартады |
Тұрақты ток шинасы тізбегінде ток ауытқуын тегістеу және тұрақты ток компоненттеріндегі толқындық кернеуді азайту үшін тұрақты ток тізбегінде тұрақты ток байланысы реакторы орнатылған. Кіріс гармоникасын немесе шығыс электр кернеуін басқару үшін айнымалы ток жағында айнымалы ток реакторы орнатылған. Олардың орнату орындары мен дизайн талаптары әртүрлі.
Ол үлкен қуат көрсеткіштері бар VFD жүйелеріне, тұрақты токтың айтарлықтай толқыны, жүктеменің жиі өзгеруі немесе тұрақты тұрақты шинаның тұрақтылығын жақсартуды қажет ететін қолданбаларға ұсынылады.
Толқынды токты шектеу және зарядтау тоғының ауытқуын азайту арқылы реактор тұрақты тұрақты конденсаторлардағы жылу және электр кернеуін төмендетеді, олардың сенімділігі мен қызмет ету мерзімін жақсартуға көмектеседі.
Иә. Dufew жоба талаптарына сәйкес номиналды кернеуді, ток сыйымдылығын, индуктивтілік мәнін, кернеудің төмендеуін, орам материалын, өлшемдерді және орнату конфигурациясын теңшеуді қолдайды.
Dufew Electric өнеркәсіптік VFD жүйелері, қуатты түрлендіру жабдықтары және автоматтандыру қолданбалары үшін теңшелген DC Link Reactor шешімдерін ұсынады.
Кәсіби инженерлік қабілеті, озық өндіріс процестері және қатаң сапаны бақылау арқылы Dufew тұтынушыларға тұрақты ток шинасы тұрақтылығын жақсартуға, электр кернеуін азайтуға және сенімді ұзақ мерзімді жұмысқа қол жеткізуге көмектеседі.
Реактордың бейімделген дизайны, OEM ынтымақтастығы және жобаны қолдау үшін Dufew Electric компаниясына хабарласыңыз.
