Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

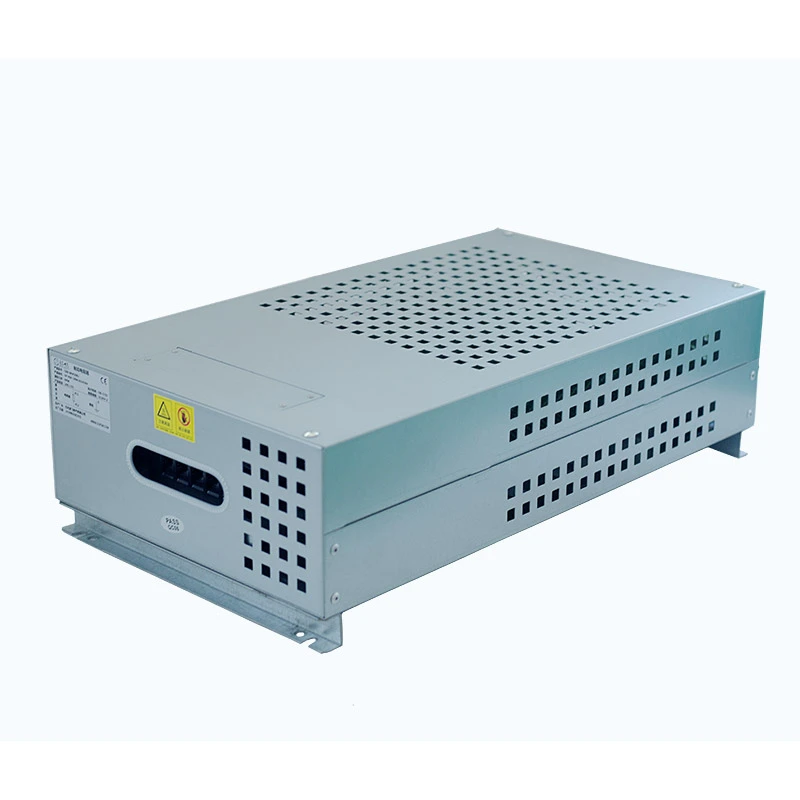

DUFEW гофрленген резистор қорапшасы – бірнеше гофрленген резистор элементтерін сериялы және параллельді қосылу әдістері арқылы біріктіретін және оларды кәсіби қоршаудың ішінде бекітетін жоғары қуатты резистор жинағы. Ол жеке резисторлардың қуат шектеулерін еңсеру және жоғары қуатты электр жүйелері үшін тұрақты энергияны сіңіру өнімділігін қамтамасыз ету үшін арнайы әзірленген.
Резистор қорабы 30КВт максималды қуат рейтингін, 0,01Ω мен 1КОм аралығындағы қарсылық мәндерін және ±3%, ±5% және ±10% қарсылық дәлдігі опцияларын қолдайды. Ішкі құрылымға жоғары ток терминал блогы мен температураны қорғау қосқышы кіреді, ал қоршауды қорғау дәрежесі әртүрлі қолданба талаптарына сәйкес реттелуі мүмкін.
Қытайдағы тәжірибелі өндіруші және жеткізуші ретінде DUFEW тежеу жүйелеріне, айнымалы жиілікті жетектерге, өнеркәсіптік автоматика жабдығына, элеваторларға, крандарға, илемдеу қондырғыларына және энергияның тиімді шығынын қажет ететін басқа қолданбаларға арналған шешімдерді ұсынады.
Гофрленген резистор қорапшасының ішкі құрылымы сериялы және параллель тізбектер арқылы реттелген және арнайы жасалған қоршаудың ішіне сенімді түрде орнатылған бірнеше гофрленген резистор элементтерінен тұрады. Бұл модульдік конфигурация тұрақты электр өнімділігін және ыңғайлы техникалық қызмет көрсетуді сақтай отырып, қуат сыйымдылығын жақсартады.
Қоршау алюминий-мырышпен қапталған болат парақтан жасалған, ол коррозияға тамаша төзімділік, механикалық беріктік және жылуды тарату мүмкіндігін қамтамасыз етеді. Біріктірілген желдету құрылымы үздіксіз жұмыс кезінде ауа ағынын оңтайландыруға және тұрақты температураны сақтауға көмектеседі.
Сыртқы электр қосылымдарын жеңілдету үшін резисторлық қораптың ішіне жоғары ток терминал блогы орнатылған. Кіріктірілген температураны қорғау қосқышы ішкі температура алдын ала белгіленген қауіпсіздік шегінен асып кеткенде, қызып кетудің зақымдалуын болдырмай, тізбекті автоматты түрде ажыратады.
Тұтынушы талаптарына сәйкес DUFEW қосымша салқындату желдеткіштерін, тәуелсіз резисторлар тобын басқаруды және теңшелген қорғаныс деңгейлерін қамтамасыз ете алады. Өнім GB-5792 стандартына сәйкес жасалған және талап етілетін өнеркәсіптік орталарға жарамды.
Мысал: CRB 10KW 13,6R Дж
| Код | Сипаттама |
|---|---|
| CRB | Гофрленген резисторлық қорап / тежеу резисторлық қорап |
| 10кВт | Номиналды қуат |
| 13,6R | Номиналды қарсылық |
| J | Қарсыласуға төзімділік (K=10%, J=5%, H=3%) |
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 1КВт-30КВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω---1КОм |
| Қарсылыққа төзімділік | ±3/±5/±10 |
| Қорғау дәрежесі | IP20/IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL 94V-2 |
| Стандартты сәйкестік | GB-5792 |
DUFEW әртүрлі өндірістік жұмыс жағдайларына негізделген гофрленген резистор қорапшасының теңшелген шешімдерін ұсынады. Тұтынушылар өздерінің жүйелік талаптарына сәйкес қуат көрсеткіштерін, қарсылық мәндерін, салқындату әдістерін, қорғаныс деңгейлерін және ішкі тізбек конфигурацияларын таңдай алады.
Модульдік дизайн бірнеше резисторлық блоктарды әртүрлі қуат деңгейлеріне біріктіруге мүмкіндік береді, бұл өнімді жоғары тежеу энергиясы, жиі жеделдету және баяулау және үздіксіз жұмыс режимі бар қолданбаларға қолайлы етеді.
Теңшеу опциялары мыналарды қамтиды:
- Реттелетін номиналды қуат
- Реттелетін қарсылық мәні
- Көп топтық резистор тізбегінің конструкциясы
- Қосымша салқындатқыш желдеткіш орнату
- Реттелген қоршау құрылымы
- Тұтынушы сызбаларына сәйкес OEM өндірісі
Гофрленген резистор қорабы қозғалтқыштың баяулауы кезінде пайда болатын қалпына келтіретін энергияны сіңіреді және тұрақты шинаның асқын кернеуінің ақауларын болдырмауға көмектеседі.
Крандарда, жүк көтергіш жабдықтарда және материалдарды өңдеу жүйелерінде жиі тежеу операцияларына арналған.
Үздіксіз жүктеме жағдайында жұмыс істейтін жоғары қуатты қозғалтқыштар үшін тұрақты тежеу өнімділігін қамтамасыз етеді.
Жиі жеделдетуді, баяулауды және энергия тұтынуды бақылауды қажет ететін лифт жүйелері үшін қолайлы.
Электрлік сынақтар мен энергияны бөлу қолданбалары үшін сенімді жоғары қуатты жүктеме құрамдас бөлігі ретінде пайдаланылады.
DUFEW гофрленген резистор қорабы модульдік ішкі резистор құрылымын қабылдайды. Бірнеше резистор элементтері тәуелсіз топтарға бөлінеді және бөлек тізбектер арқылы қосылады, бұл техникалық қызмет көрсетуді жеңілдетуге және ауыстыру шығындарын азайтуға мүмкіндік береді.
Жалғыз резисторлар тобы сәтсіз болғанда, техниктер резистор қорапшасын толығымен ауыстырудың орнына тек зақымдалған модульді ауыстыруы керек. Бұл дизайн жабдықтың қолжетімділігін айтарлықтай жақсартады және ұзақ мерзімді техникалық қызмет көрсету шығындарын азайтады.
Ішкі резистор элементтері бөлек тізбектерге бөлінеді. Жалғыз бүлінген секцияны басқа резисторлық топтардың жұмысына әсер етпестен дербес ауыстыруға болады.
Алдыңғы жағында орнатылған жоғары ток терминал блогы орталықтандырылған және ұйымдастырылған сымдарды қамтамасыз етеді. Үлкен қуат кабельдерін орнату, тексеру және техникалық қызмет көрсету кезінде оңай қосуға және ажыратуға болады.
Стандартты температураны қорғау қосқышы қалыпты емес температура жағдайлары орын алған кезде автоматты түрде тізбекті ажыратып, бақылаусыз жұмыс кезінде қызып кетуден туындаған резистордың зақымдалуын болдырмайды.
DUFEW гофрленген резистор қорабы жиі тежеуді, жоғары энергияны сіңіруді және ұзақ үздіксіз жұмысты қажет ететін ауыр жүкті жабдық үшін арнайы жасалған.
Ол тежеу резисторлары энергияның қайталанатын разряд циклдарына төтеп беруі қажет прокат стандары, порттық крандар және ауыр жүк көтергіштер сияқты өнеркәсіптік қолданбаларға жарамды.
Прокат қондырғыларын, порт машиналарын және ауыр жүк көтергіштерді қоса алғанда, энергиямен кері байланыс жиі болатын жабдық үшін қолайлы. Белгіленген жұмыс жағдайында циклдік қызмет мерзімі 9000 сағаттан асуы мүмкін.
Жоғары қуатты қолданбалар немесе жоғары температуралы орталар үшін салқындатқыш желдеткіштерді жылуды тарату тиімділігін жақсарту және тұрақты жұмысты сақтау үшін орнатуға болады.
Біркелкі қоршау өлшемдері бірнеше резисторлық қораптарды параллель орнатуға мүмкіндік береді, бұл үлкен сынақ жүйелері мен толық электрлік басқару жабдығы үшін ұқыпты орналасу шешімін қамтамасыз етеді.
Резистор элементі гофрленген құрылымға айналған константан немесе никель-хром қорытпасынан жасалған жолақтардан жасалған. Бұл дизайн паразиттік индуктивтілікті төмендетеді және жауап өнімділігін жақсартады, бұл оны жоғары жиілікті импульстік тежеу және талап етілетін өнеркәсіптік қолданбалар үшін қолайлы етеді.
Гофрленген жолақтың ұлғайтылған бетінің ауданы жұмыс кезінде тұрақты қарсылық өнімділігі үшін ≤300 ppm/℃ температура коэффициентін сақтай отырып, жылуды тарату тиімділігін арттырады.
Негізгі артықшылықтарға төмен индуктивті сипаттамалар, тамаша термиялық тұрақтылық, тиімді жылу диссипациясы және жиі импульстік жүктеме жағдайында сенімді өнімділік жатады.
Қоршау алюминий-мырышпен қапталған болат парақтан жасалған, бұл өнеркәсіптік орта үшін күшті коррозияға төзімділік пен тотығудан қорғауды қамтамасыз етеді. Дәл иілу, дәнекерлеу процестері және оңтайландырылған желдету арналары құрылымның беріктігін де, ауа ағынының тиімділігін де жақсартады.
Негізгі артықшылықтарға коррозияға төзімділік, механикалық төзімділік, жақсартылған жылуды басқару және қиын жұмыс жағдайларына бейімделу жатады.
Жоғары температуралы керамикалық немесе слюда тіректер гофрленген резистор элементтерін бекіту үшін пайдаланылады, сонымен бірге қыздыру компоненттері мен қоршау арасындағы электрлік оқшаулауды қамтамасыз етеді. Оқшаулау құрылымы 350 ℃ дейінгі жылу жағдайында сенімді өнімділікті сақтайды.
Негізгі артықшылықтарға жоғары температураға төзімділік, тұрақты электрлік оқшаулау, күшейтілген қауіпсіздік және үздіксіз жылу кернеуі кезінде ұзақ қызмет ету кіреді.
Резисторлық қорап жоғары қуатты қолданбаларда сенімді қосылуға арналған жоғары ток мыс шиналық терминал құрылымын қабылдайды. Көп тізбекті сым дизайны кабель қосылымдарын ұйымдастыруға, жылу түзілуін азайтуға және электр тұрақтылығын жақсартуға көмектеседі.
Негізгі артықшылықтарға жоғары ток өткізу қабілеті, ыңғайлы орнату, тұрақты электр қосылымы және үлкен қуат жүйелеріне жарамдылық жатады.
Қосымша конфигурацияларға температураны қорғау қосқыштары мен осьтік салқындату желдеткіштері кіреді. Температура қосқышы қалыпты емес температура жағдайлары орын алған кезде тізбекті ажырату арқылы қосымша қауіпсіздікті қамтамасыз етеді, ал мәжбүрлі ауа салқындату температураның көтерілуін азайтуға және жабық қондырғыларда үздіксіз жұмыс істеу мүмкіндігін жақсартуға көмектеседі.
| Электрлік өнімділік | Сынақ шарттары | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC/50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | Оқшаулау кедергісі ≥100MΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 5S үшін 10 есе номиналды қуат | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік жұмыс (разряд 10S, интервал 90S) | 9000 сағаттан астам |
| Тұрақты күйдегі ылғалды жылу | 40℃±2/90%-95%RH/100сағ | △R≤±（1%R+0,05Ω） |
| Температураның жылдам өзгеруі | -55℃, 55℃, 155℃ әрқайсысы 15 минут, 5 цикл | △R≤±（2%R+0,05Ω） |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын түссіздену немесе зақым жоқ |
| Температура коэффициенті | Номиналды жүктеме кедергісі мен статикалық кедергіні салыстыру | 300 ppm/℃ аз |
| Жалынға төзімділік | 5 минут ішінде 10 есе номиналды қуат | Қызыл жарқыл, бірақ жалын жоқ |
| Механикалық өнімділік | Сынақ шарттары | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N/30S | Қопсыту немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5-200Гц, 1г, 98м/С² | Көзге көрінетін құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | Қорғасын терминалы 3S үшін 350±5℃ дәнекерлеуге батырылған | △R≤±（1%R+0,05Ω） Көрінетін сыртқы зақым жоқ, анық таңбалау |
| Дәнекерлеу қабілеті | Терминал 5S үшін 235±5℃ дәнекерлеуге батырылған | Терминал бетіндегі дәнекерлеу ≥95% |
Тиісті тежеу резисторының шешімін таңдау жүйе тұрақтылығын, қауіпсіздігін және техникалық қызмет көрсету тиімділігін арттыру үшін маңызды. Жеке алюминийден жасалған резисторлармен, құбырлы резисторлармен немесе автономды резистор элементтерімен салыстырғанда, DUFEW қорғанысты, жылуды басқаруды және өнеркәсіптік қуат қолданбалары үшін оңай орнатуды қамтамасыз ететін интеграцияланған дизайнды қамтамасыз етеді.
| Салыстыру өлшемі | Гофрленген резисторлық қорап | Дәстүрлі жалғыз алюминий корпусы / құбырлы / тәуелсіз резистор |
|---|---|---|
| Қуатты өңдеу мүмкіндігі | Бірнеше гофрленген резистор элементтерін сериялы және параллельді тізбектер арқылы біріктіруге болады, бұл бір корпусқа біртұтас қорғаныс пен қосылымды басқаруды қамтамасыз ете отырып, 30 кВт қуат қуатына жетуге мүмкіндік береді. | Жеке резисторлардың әдетте шектеулі қуат мүмкіндігі бар. Бірнеше қондырғылар орнатудың күрделілігін арттыра отырып, қосымша біріктіруді, сымдарды және қорғаныс құрылымдарын қажет етеді. |
| Жоғары жиілікті өнімділік | Гофрленген қорытпадан жасалған жолақ құрылымы төмен индуктивті сипаттамалармен қамтамасыз етеді, жоғары жиілікті тежеу операциялары кезінде кернеудің жоғарылауын, электромагниттік кедергілерді және тұрақсыздықты азайтуға көмектеседі. | Дәстүрлі резистор құрылымдары жоғары паразиттік индуктивтілікті тудыруы мүмкін, бұл жылдам ауысу немесе импульстік тежеу жағдайлары бар қолданбаларда өнімділікке әсер етуі мүмкін. |
| Қорғаныс және қауіпсіздік | Біріктірілген металл корпус ішкі қыздыру элементтерін шаңнан, ылғалдан және кездейсоқ жанасудан қорғайды. Қолданба талаптарына сәйкес қорғаныс деңгейлерін теңшеуге болады. | Ашық резистор элементтері қоршаған ортаны шектеулі қорғауды қамтамасыз етеді және қосымша қауіпсіздік қақпақтарын немесе қорғаныс компоненттерін қажет етуі мүмкін. |
| Жылулық басқару | Ішкі ауа ағынының құрылымы және оңтайландырылған резистордың орналасуы үздіксіз жұмыс кезінде жылудың таралуын жақсартады және жергілікті температураның жиналуын азайтады. | Бірге орнатылған бірнеше тәуелсіз резисторларда ауа ағынының тиімді ұйымдастырылуы болмауы мүмкін, бұл біркелкі емес қыздыру және жылдам қартаю қаупін арттырады. |
| Техникалық қызмет көрсету ыңғайлылығы | Модульдік ішкі құрылым оңай тексеруге және ауыстыруға мүмкіндік береді. Кіріктірілген терминалдар мен температураны қорғау компоненттері техникалық қызмет көрсету процедураларын жеңілдетеді. | Бөлек резистор қондырғылары әдетте орталықтандырылған қорғаныссыз және бақылаусыз күрделі сымдарды және компоненттерді ауыстыру процестерін талап етеді. |
A: Бұл шешім қолданба бір резистор қамтамасыз ете алатынға қарағанда жоғары қуат сыйымдылығын, кіріктірілген корпус қорғанысын немесе ыңғайлы техникалық қызмет көрсетуді қажет еткенде қолайлы. Ол әдетте айнымалы жиілікті жетек жүйелерінде, крандарда, элеваторларда, илемдеуіштерде және жиі тежеу талаптары бар басқа өнеркәсіптік жабдықтарда қолданылады.
A: Кірістірілген температураны қорғау қосқышы жұмыс температурасын үздіксіз бақылайды. Температура алдын ала орнатылған қауіпсіздік шегінен асқанда, қорғаныс құрылғысы қызып кету қаупін азайту және резистор жүйесін қорғау үшін тізбекті ажыратады.
A: Иә. Жоғары қуат шығысын, жиі тежеу циклдарын немесе шектеулі желдету жағдайларын қамтитын қолданбалар үшін жылуды таратуды жақсарту және тұрақты жұмысты сақтау үшін қосымша салқындатқыш желдеткіш жүйесін орнатуға болады.
A: Иә. Ішкі резистор элементтері қолданба талаптарына сәйкес бірнеше тәуелсіз топтарға конфигурациялануы мүмкін. Бұл жүктемені икемді реттеуге, ақауларды оңай оқшаулауға және жүйенің сенімділігін арттыруға мүмкіндік береді.
A: Стандартты конфигурациялар 1КВт пен 30КВт дейінгі қуат көрсеткіштерін қолдайды. Әртүрлі қуат деңгейлерін қажет ететін қолданбалар үшін DUFEW жұмыс жағдайлары мен техникалық сипаттамаларға негізделген теңшелген шешімдерді әзірлей алады.
A: Қарсылық мәндерін жүйе талаптарына сәйкес реттеуге болады. Стандартты опциялар әртүрлі қарсылық диапазондарын және электрлік қолдану түріне байланысты ±3%, ±5% және ±10% төзімділіктерін қамтиды.
A: Ол ауыспалы жиілікті жетектер, крандар, порт машиналары, элеваторлар, илемдеу стандары, автоматтандыру жабдықтары және электрлік сынақ жүйелерін қоса алғанда, өнеркәсіптік жетекте және энергияны басқару қолданбаларында кеңінен қолданылады. Ол әсіресе қайталанатын тежеуді, энергияның таралуын және тұрақты термиялық өнімділікті қажет ететін қолданбалар үшін қолайлы.
A: Иә. DUFEW қуат рейтингі, қарсылық мәні, қоршау құрылымы, қорғаныс деңгейі, салқындату әдісі және ішкі тізбек конфигурациясын қоса, тұтынушы талаптарына сәйкес теңшелген конструкцияларды қолдайды. Тұтынушылар қолданба туралы мәліметтерді немесе техникалық сызбаларды ұсына алады және DUFEW инженерлері нақты жұмыс жағдайларына негізделген қолайлы шешімді әзірлейді.
