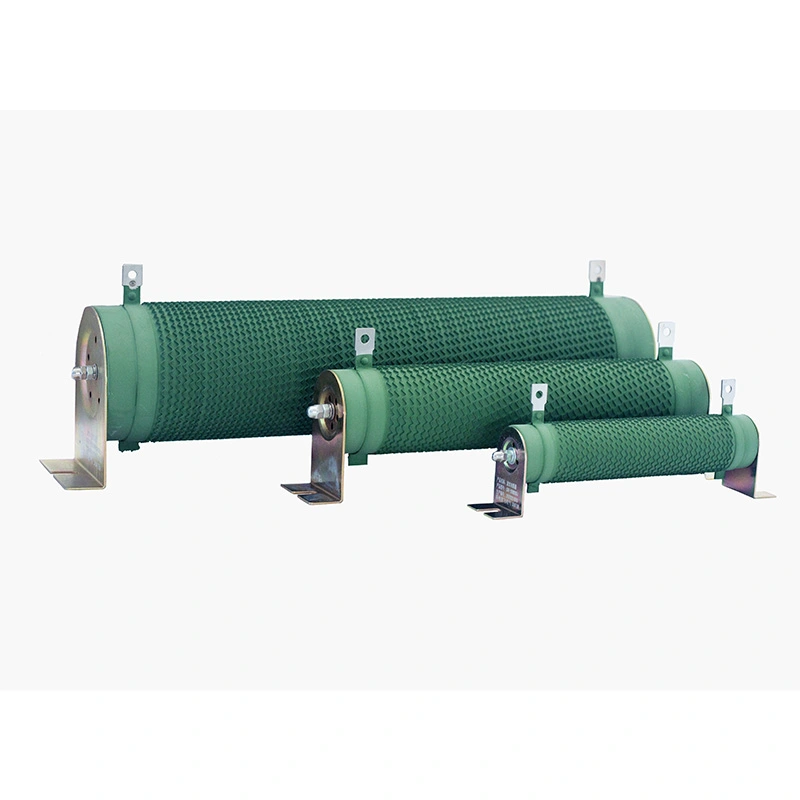

DUFEW CRR сериясының индуктивті емес гофрленген резисторы орташа және жоғары жиілікті импульстік тізбектер үшін арнайы оңтайландырылған жоғары қуатты пассивті энергияны диссипациялау резисторы болып табылады. Бірегей тік гофрленген жалпақ таспа индуктивті емес орама құрылымы бар өнім 50 Вт-тан 10 кВт-қа дейінгі қуат көрсеткіштерін, 0,01 Ом-нан 1 кОм-ға дейінгі қарсылық мәндерін, үш қарсылық төзімділік опциясын және 1200 В максималды жұмыс кернеуін ұсынады.
Тамаша импульстік шамадан тыс жүктеу мүмкіндігімен және тұрақты жылу өнімділігімен жобаланған ол бүкіл әлем бойынша жаңартылатын энергия жүйелерінде, өнеркәсіптік автоматтандыруда және зертханалық сынақ жабдықтарында энергияның таралуы, токты сезу, тежеу, асқын кернеуді басу және жүктемені сынау үшін кеңінен қолданылады.
| Модельдік код | Мағынасы | Сипаттама |
| CRR | Сериялар | Индуктивті емес гофрленген резистор |
| 2500 Вт | Номиналды қуат | 2500 Вт |
| 54,4Р | Номиналды қарсылық | 54,4 Ом |
| J | Қарсылыққа төзімділік | J = ±5% (Қосымша: K = ±10%, H = ±3%) |
| Параметр | Техникалық сипаттама |
| Қуат диапазоны | 50Вт–10кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω–1кОм |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Сәйкестік стандарты | GB/T 5792 |
Бір бөліктен тұратын жоғары алюминий тотығы бар оқшаулағыш керамикадан жасалған, қуыс өзек жылуды тиімді тарату үшін ішкі конвекциялық ауа арнасына ие. Ол тамаша дірілге төзімділікті қамтамасыз етеді және 350°C дейінгі температурада тұрақты оқшаулау өнімділігін сақтайды. Керамикалық құрылым крекингсіз қайталанатын жоғары және төмен температуралық циклге төтеп береді.
Жалпақ қорытпадан жасалған таспа үздіксіз гофрленген профильге дәлдікпен штампталған, бұл өте төмен температуралық қарсылық коэффициентін (TCR) қамтамасыз етеді. Әртүрлі қолданбаларға сәйкес келетін екі қорытпа материалы бар: никель-хром (Ni-Cr) үздіксіз жоғары қуатты тежеу және энергияны бөлу үшін және константан дәлдігі төмен токты сезіну тізбектері үшін.
Соңғы қысқыштар, терминал бағаналары және бекіту кронштейндері пассивтелген коррозияға қарсы қабаты бар қалыңдатылған баспайтын болаттан жасалған. Жинақ 45Н терминалды тарту сынағынан қопсытусыз өтеді, дәнекерлеу қызуына тамаша қарсылық көрсетеді және тотығудан туындаған контактілердің қызуын азайтады.
Қос сымды кері индуктивті емес орау әдісін қолдана отырып, эквивалентті сериялық индуктивтілікті (ESL) әдетте 10нН төмен басқаруға болады, бұл резисторды 100 кГц жиілікте жұмыс істейтін жоғары жиілікті коммутациялық тізбектер үшін қолайлы етеді.
●Өте төмен индуктивтілік – Кері индуктивті емес ораммен біріктірілген гофрленген құрылым өзіндік индуктивтілікті тиімді жояды, жоғары жиілікті тербеліс пен кернеудің жоғарылауын басады және қуатты жартылай өткізгіш құрылғыларды қорғайды.
●Тамаша жылудың таралуы – тік гофрленген конструкция салқындату бетінің ауданын ұлғайтады, ал керамикалық өзегі тиімді жылу өткізгіштігін қамтамасыз етіп, жоғары қуат тығыздығы мен температураның төмендеуіне мүмкіндік береді.
●Керемет шамадан тыс жүктеме мүмкіндігі – көрінетін зақымсыз 5 секунд ішінде 10× номиналды қуатқа төтеп береді, бұл оны тежеу және асқын кернеуді сіңіру қолданбалары үшін тамаша етеді.
●Ұзақ қызмет ету мерзімі – қартаюға төзімді жабыны және деформациясыз керамикалық өзегі бар циклдік жүктеме мерзімі 9 000 сағаттан асады (10 разряд / 90 с аралығы).
●Қоршаған ортаға зиянсыз – бейорганикалық экологиялық таза жабын түтін, улы газдар шығармайды және RoHS және UL қауіпсіздік талаптарына сәйкес келеді.
●Икемді теңшеу – Қарсылық мәні, қуат рейтингі, өлшемдер, терминал бағыты және орнату кронштейндерінің барлығын сызбаларға немесе техникалық сипаттамаларға сәйкес реттеуге болады.
Энергияны сақтау түрлендіргіштері, фотовольтаикалық инверторлар, жел турбинасы қадамын басқару жүйелері, аккумуляторлар пакетінің ескіруін тексеру жүктемелері, тұрақты токтың жылдам зарядталатын алдын ала зарядтау және разряд резисторлары.
Орташа және жоғары жиілікті ауыспалы жиілікті жетектер, сервожетекті регенеративті тежеу, порттық крандар, элеваторлар, илемдеу стандары, сым тарту машиналары мен тоқыма жабдықтары, энергияны бөлу жүйелері.
Жоғары жиілікті қуат жүктемесі банктері, импульстік сигналдарды сынау стендтері, қуат көзінің қартаю жүйелері, дәл токты анықтау, сөндіргіш және демпферлік резисторлар.
CNC сыммен кесілген EDM машиналары, доғалық дәнекерлеу жабдығы, сатыны көтеру және жарықтандыру жүйелері, центрифугалар, қағаз машиналары және жинақтаушы-реклеймерлер.
Жоғары жиілікті ток шектеуі, қозғалтқышты іске қосу резисторлары, орташа вольтты шкафтың асқын кернеуінің энергиясын сіңіру.
DUFEW өнеркәсіптік пайдаланушылар, дистрибьюторлар және OEM тұтынушылары үшін сенімді өнімдер мен интеграцияланған шешімдерді жеткізе отырып, ҒЗТКЖ және қуат электронды компоненттерін өндіруге маманданған.
Біз резисторларды, тежеу қондырғыларын, реакторларды, трансформаторларды, сүзгілерді және жүктеме банкі жүйелерін қоса алғанда, әртүрлі қолданбалы қажеттіліктер үшін бір реттік ресурсты қамтамасыз ететін қуатты электронды өнімдердің толық спектрін ұсынамыз.
Қатаң өндірістік процестер, заманауи өндіріс желілері және қатаң сапаны бақылау өнімнің тұрақты өнімділігін, ұзақ қызмет ету мерзімін және сенімді жұмысын қамтамасыз етеді.
Арнайы техникалық талаптарды қанағаттандыру үшін теңшелген қарсылық мәндері, қуат көрсеткіштері, өлшемдер, терминал конфигурациялары және орнату опциялары қол жетімді.
Өндірісті тиімді басқару және жауапты техникалық қолдау жеткізу уақытын қысқартуға көмектеседі және өнімді таңдаудан сатудан кейінгі қызмет көрсетуге дейін сенімді көмек көрсетеді.
| Сипаттама | Сынақ шарттары | Өнімділік |
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 × номиналды қуат 5 секунд | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік жұмыс (10 с қосулы / 90 с өшірулі) | 9000 сағат |
| Тұрақты күйдегі ылғалды жылу | 40°C ±2°C, 90–95% RH, 100 сағ | ΔR ≤ ±(1%R + 0,05Ω) |
| Температураның жылдам өзгеруі | -55°C / 55°C / 155°C, әрқайсысы 15 мин, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C / 2сағ | Айқын түссіздену немесе зақым жоқ |
| Температура коэффициенті | Статикалық кедергіге қарсы номиналды жүктеме кедергісі | <300 ppm/°C |
| Жалынға төзімділік | 10× номиналды қуат 5 мин | Ашық отсыз қызыл-ыстық |
| Сипаттама | Сынақ шарттары | Өнімділік |
| Терминалдың күші | 45N / 30s | Босаңсу немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5–200Гц, 1г, 98м/с² | Көзге көрінетін құрылымдық зақым жоқ |
| Дәнекерлеу жылуына төзімділік | Терминалдар 350±5°C дәнекерлеуге 3 секундқа батырылады | ΔR ≤ ±(1%R + 0,05Ω) |
| Дәнекерлеу қабілеті | Терминалдар 5 секунд ішінде 235±5°C дәнекерлеуге батырылады | Дәнекерлеу ≥95% |
| Салыстыру элементі | Индуктивті емес гофрленген резистор | Кәдімгі резисторлар (көміртекті пленка / металл пленка / стандартты сым) |
| Дизайн мақсаты | Жоғары жиілікті импульс, VFD тежеу және регенеративті энергия диссипациясы үшін оңтайландырылған | Жалпы төмен сигналды және тұрақты қуатты қолданбаларға арналған |
| Паразиттік индуктивтіліктің басылуы | Кері жапсырылған гофрленген орам индуктивтілікті кәдімгі сым орамаларының оннан бір бөлігіне дейін төмендетеді | Белсенді индуктивті басу жоқ; стандартты сымды конструкциялар жоғары паразиттік индуктивтілікке ие |
| Импульстік жауап | Минималды кернеу қалдығымен жылдам импульстік жауап | Көрінетін индуктивті энергияны сақтау және кернеу қалдығы |
| Гармоникалық және түтіктерді басу | Гармоникалық кедергілер мен кернеудің жоғарылауын айтарлықтай азайтады | Жоғары индуктивтілік импульстің жоғарылауын және сигналдың бұрмалануын күшейте алады |
| Термиялық велосипед және қартаю | Жылу кернеуінің біркелкі таралуы; ұзақ мерзімді цикл кезінде қарсылық дрейф ≤1% | Жиі термиялық цикл кезінде пленка қабығы және шамадан тыс қарсылық дрейфі |
1-сұрақ: Индуктивті емес дизайн қуат көрсеткішіне немесе қарсылық дәлдігіне әсер ете ме?
A: Жоқ. Индуктивті емес орама әдісі ток жолының магнит өрісінің таралуын ғана өзгертеді. Ол қорытпа лентасының кедергісіне, жылуды тарату қабілетіне немесе қуат сыйымдылығына теріс әсер етпейді. Қарсылыққа төзімділік пен температура коэффициенті стандартты нұсқамен бірдей болып қалады.
2-сұрақ: Индуктивті емес нұсқа қажет екенін қалай анықтауға болады?
A: Егер схема жоғары жиілікті PWM басқаруын, жылдам IGBT ауысуын пайдаланса немесе шамадан тыс кернеу қоңырауы мен толқын пішінінің бұрмалануын сезінсе, индуктивті емес нұсқасы ұсынылады. Кәдімгі 50/60 Гц тежеу қолданбалары үшін әдетте стандартты гофрленген резистор жеткілікті.
3-сұрақ: Арнайы қарсылық мәндерін немесе өлшемдерді теңшеуге бола ма?
A: Иә. DUFEW 0,01Ω–1kΩ асатын қарсылық мәндерін, қуат көрсеткіштерін, керамикалық түтік ұзындығы мен диаметрін, терминал позицияларын және орнату кронштейнінің конфигурацияларын қоса, толық теңшеуді қамтамасыз етеді. Үлгілерді сызбалар немесе спецификациялар негізінде жылдам жасауға болады.
4-сұрақ: Ұзақ пайдаланудан кейін қарсылық дрейфі төзімділік ауқымынан асып кетсе, не істеу керек?
A: Ұзақ жоғары температурадағы тотығу, жоғары ылғалдылық және жиі шамадан тыс жүктемелер қорытпа лентасын зақымдауы мүмкін. Оқшаулау кедергісі 100МΩ төмен түссе, ауыстыру ұсынылады. Шкафтың желдетуін жақсарту және жеткілікті қуат шегі бар резисторды таңдау қызмет мерзімін айтарлықтай ұзартуы мүмкін.
Сізге стандартты үлгі немесе толығымен теңшелген шешім қажет пе, DUFEW инженерлік тобы көмектесуге дайын. Кәсіби ұсыныстар мен жылдам баға ұсыныстарын алу үшін бізге сызбаларыңызды немесе техникалық сипаттамаларды жіберіңіз.
