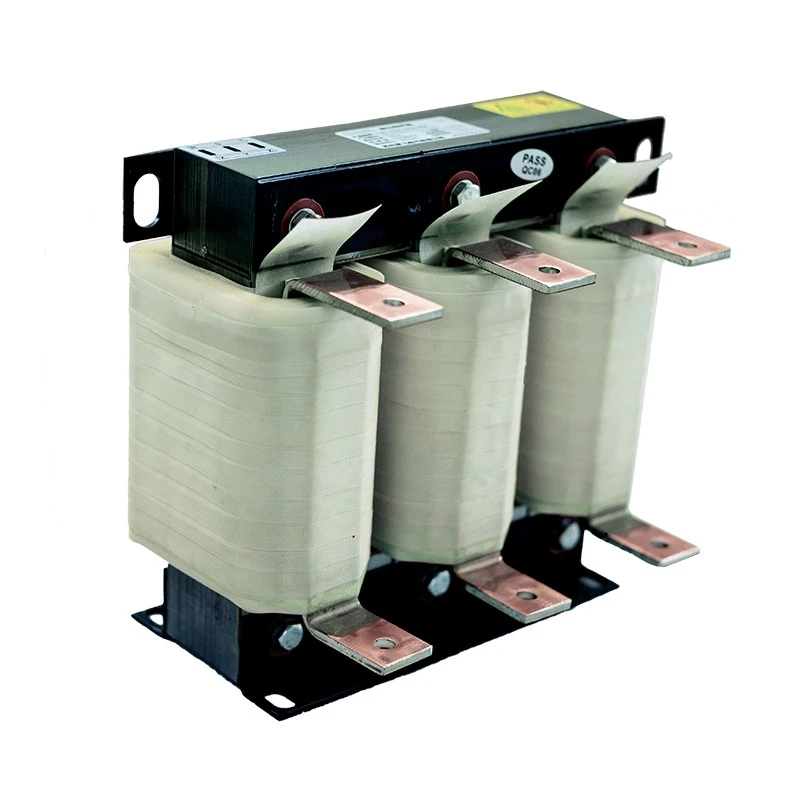

Dufew Electric айнымалы ток желісі реакторы ток ағынын тұрақтандыруға және жалпы электр ортасын жақсартуға көмектесетін басқарылатын кедергіні қамтамасыз ету үшін айнымалы ток қуат көзі мен VFD кіріс терминалдары арасында орнатылған.
Реактор VFD түзеткіш тізбектері арқылы жасалған гармоникалық токты азайтуға, токтың кенет өзгерістерін шектеуге, инвертордың кіріс құрамдастарын қорғауға және жалпы қуат жүйесінің сенімділігін жақсартуға көмектеседі.
Заманауи айнымалы жиілікті жетектер (VFD) қозғалтқыш жылдамдығын басқару және энергия тиімділігін арттыру үшін жоғары жылдамдықты коммутация технологиясын пайдаланады. Дегенмен, коммутация процесі және сызықты емес кіріс сипаттамалары қуат жүйесіне электрлік бұзылулар енгізуі мүмкін.
Тиісті кіріс қорғанысынсыз VFD жүйелері гармоникалық токтың бұрмалануын, кіріс тоғының секірулерін, кернеудің ауытқуын, электрлік кедергілерді және инвертор құрамдастарында кернеудің жоғарылауын сезінуі мүмкін.
Бұл мәселелер электр жабдығының қызып кетуіне, инвертордың қызмет ету мерзімінің қысқаруына, тұрақты ток шинасы конденсаторларының зақымдалуына, қозғалтқыштың тұрақсыз жұмысына және жабдықтың күтпеген тоқтап қалуына әкелуі мүмкін.
VFD кіріс түзеткіштері электр желісіне әсер ететін гармоникалық токтарды тудыруы мүмкін, әсіресе бірнеше инверторлық жүйелерді басқаратын нысандарда.
Ол кіріс тізбегіне кедергі қосу арқылы гармоникалық әсерді азайтады, қуат сапасын жақсартуға және тұрақты электр ортасын сақтауға көмектеседі.
Артықшылықтары мыналарды қамтиды:
- Қуат көзіне гармоникалық кері байланыс төмендеді
- Жақсартылған кернеу толқын пішінінің тұрақтылығы
- Электр жабдықтары арасындағы кедергілерді азайту
- Қуат конденсаторлары мен трансформаторларын жақсырақ қорғау
Бірнеше ауыспалы жылдамдықты жетектері бар зауыттар үшін ол сенімді және тұрақты қуат жүйесін жасауға көмектеседі.
Қозғалтқышты іске қосу, үдеу, жүктемені өзгерту немесе тұрақсыз қуат жағдайлары кезінде шамадан тыс ток әсер етуі және түрлендіргіш компоненттеріне әсер етуі мүмкін.
Реактор кіріс кернеуін шектеу, түзеткіш көпірлердегі кернеуді азайту, түрлендіргіш тұрақты ток шинасы компоненттерін қорғау және ұзақ мерзімді VFD сенімділігін арттыру арқылы электр кернеуін азайтуға көмектеседі.
Ол әсіресе қысқа тұйықталу сыйымдылығы жоғары немесе кедергісі төмен трансформаторлары бар өнеркәсіптік қуат жүйелері үшін қолайлы.
Өнеркәсіптік орталар өзгеретін жүктемелер мен талап етілетін жұмыс жағдайларында үздіксіз жұмыс істей алатын электр компоненттерін қажет етеді.
Dufew Electric AC Line Reactor тұрақты индуктивті өнімділікке, төмен температураның жоғарылауына, электромагниттік дірілді азайтуға және сенімді ұзақ мерзімді жұмыс істеуге қол жеткізу үшін оңтайландырылған электромагниттік дизайн мен оқшаулау технологиясын қолданады.
Реактор магниттік жоғалтуларды азайту және үздіксіз жұмыс кезінде тұрақты индуктивті өнімділікті сақтау үшін жоғары сапалы суық илектелген кремний болат өзек материалдарын пайдаланады.
Бұл дизайн мыналарды қамтамасыз етеді:
- Қуат шығынын азайту және жұмыс тиімділігін арттыру
- Үздіксіз жүктеме жағдайында жақсырақ жылу өнімділігі
- Тұрақты электр сипаттамалары
- Ұзақ мерзімді өндірістік пайдалану үшін сенімді өнімділік
Әртүрлі ағымдағы талаптарға негізделген Dufew Electric әртүрлі өнеркәсіптік қолданбаларда сенімді электрлік өнімділікті қамтамасыз ету үшін оңтайландырылған орама құрылымдарын ұсынады.
Орам дизайнының ерекшеліктері:
- Әр түрлі қолдану қажеттіліктері үшін мыс немесе алюминий орамасының опциялары
- Қиын жұмыс жағдайларын қолдау үшін жоғары ток өткізгіш конструкциясы
- Жақсартылған жылуды тарату өнімділігі
- Жұмыс кезінде орама температурасының төмендеуі
Бұл оңтайландырылған құрылым реактордың тұрақты және тиімді жұмысын сақтай отырып, әртүрлі өнеркәсіптік ток талаптарына жауап беруге мүмкіндік береді.
Орам жинағы вакуумды сіңдіру және жоғары температурада емдеу арқылы өңделеді, оқшаулау жұмысын жақсартады және жалпы механикалық беріктікті арттырады.
Процесс жақсарады:
- Қауіпсіз жұмыс үшін оқшаулау беріктігі
- Діріл жағдайында механикалық тұрақтылық
- Дірілге және қоршаған ортаға әсерге төзімділік
- Ұзақ мерзімді жұмыс төзімділігі
Бұл өндіріс процесі өнеркәсіптік орталарда сенімді өнімділікті және ұзартылған қызмет мерзімін сақтауға көмектеседі.
Дұрыс айнымалы ток желісі реакторын таңдау үшін реактор параметрлерін VFD жүйесімен сәйкестендіру қажет.
Dufew Electric келесі факторларды бағалайды:
| Таңдау параметрі | Дизайнды қарастыру |
|---|---|
| VFD кернеуі | Оқшаулау деңгейін және реактор конфигурациясын анықтайды |
| Номиналды ток | Өткізгіштің өлшемін және жылу дизайнын анықтайды |
| Мотор қуаты | Реактордың сыйымдылығын таңдауға әсер етеді |
| Кернеудің төмендеуі | Кедергіге қойылатын талаптарды анықтайды |
| Жұмыс жиілігі | Электромагниттік дизайнға әсер етеді |
| Орнату ортасы | Қорғау және монтаждау құрылымын анықтайды |
Баға ұсыныстарын жасамас бұрын тұтынушылар мыналарды қамтамасыз етуі керек:
- VFD номиналды қуаты
- Кіріс кернеуі
- Номиналды ток
- Кернеудің қажетті төмендеуі
- Орнату шарттары
- Жұмыс ортасы
| Элемент | Айнымалы ток желісінің реакторы | Шығу реакторы |
|---|---|---|
| Орнату орны | Қуат көзі мен VFD кірісі арасында | VFD шығысы мен қозғалтқыш арасында |
| Негізгі функция | Кіріс гармоникаларын азайтыңыз және ток ток | Мотордың оқшаулауын қорғаңыз және шығыс толқын пішінінің кернеуін азайтыңыз |
| Негізгі қолданба | Қуат сапасын жақсарту | Ұзын кабельдік қозғалтқышты қорғау |
| Әдеттегі пайдаланушылар | Өнеркәсіптік VFD жүйелері | Ұзақ қашықтыққа кабель қосылымдары бар қозғалтқыштар |
Dufew Electric жүйе талаптарына сәйкес кіріс және шығыс реакторының шешімдерін қамтамасыз етеді.
Әртүрлі өнеркәсіптік жүйелер әртүрлі электр конфигурациялары мен орнату әдістерін қажет етеді. Dufew Electric тұтынушыларға сенімді өнімділікке және әртүрлі өнеркәсіптік басқару жүйелеріне үздіксіз интеграцияға қол жеткізуге көмектесетін қолданба талаптарына негізделген реакторлық шешімдерді ұсынады.
Реакторды қуат жүйесінің әртүрлі талаптарын қанағаттандыру үшін номиналды кернеуді, номиналды токты, кернеудің төмендеуінің пайызын және жұмыс жиілігін қоса алғанда, негізгі электрлік параметрлерге сәйкес теңшеуге болады.
Шкафтардың әртүрлі орналасуларына және орнату орталарына бейімделу үшін Dufew реакторлары шкафты орнатуды, дербес орнатуды, тік орнатуды және көлденең орнатуды қоса көптеген орнату опцияларын қолдайды.
Арнайы қолдану шарттарына және ағымдағы талаптарға сәйкес тұтынушылар қолайлы орам материалдарын, соның ішінде мыс орамасын немесе алюминий орамасын таңдай алады.
Икемді конфигурация опциялары мен теңшелген конструкциялары арқылы Dufew реакторларын тұрақты және сенімді жұмысты сақтай отырып, әртүрлі өнеркәсіптік басқару жүйелеріне біріктіруге болады.
Dufew Electric AC Line Reactor VFD қуат сапасы мен электрлік қорғанысты қажет ететін өнеркәсіптік жүйелерде кеңінен қолданылады.
| Қолданба | Типтік жабдық | Негізгі артықшылықтар |
|---|---|---|
| Өнеркәсіптік автоматтандыру | CNC станоктары, өндірістік желілер, сервожүйелер | Жақсартылған электрлік тұрақтылық |
| Қозғалтқыш жүйелері | Сорғылар, желдеткіштер, компрессорлар, конвейерлер | Инвертор кернеуінің төмендеуі |
| Ауыр жабдық | Крандар, лифтілер, көтергіш жүйелер | Ауыспалы жүктемелер кезінде сенімді жұмыс |
| Өңдеу өнеркәсібі | Прокат стандары, өңдеу жабдықтары | Жақсартылған қуат сапасы |
| Жаңартылатын энергия жүйелері | Инверторлық жүйелер, энергия жинақтау жабдықтары | Тұрақты қуатты түрлендіру |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Айнымалы ток желісінің реакторы |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50Гц / 60Гц / 500Гц дейін |
| Номиналды ток | 5А - 3800А |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Шамадан тыс жүктеу мүмкіндігі | 60 секунд ішінде 1,5 есе номиналды ток |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | T40/F (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Шу деңгейі | ≤65дБ |
| Қызмет мерзімі | ≥15 жыл |
| Стандарттар | IEC289:1987 / GB10229-88 / JB9644-1999 |
Мысал: CAL-4312-0250-EISA
| Код | Сипаттама |
|---|---|
| КАЛ | Айнымалы ток желісінің реакторы |
| 4 | Кернеу деңгейі (2=220В, 4=380В, 6=690В) |
| 3 | Фаза саны |
| 1 | Реактор түрі |
| 2 | Кернеудің төмендеуі |
| 0250 | Номиналды ток |
| Е.И | Негізгі құрылым |
| S | Орнату құрылымы |
| A | Орам материалы |
Жеткізу алдында Dufew Electric сенімді жұмысын қамтамасыз ету үшін электрлік және құрылымдық тексерулер жүргізеді.
Тестілеу мыналарды қамтиды:
| Сынақ элементі | Талап |
|---|---|
| Оқшаулауға төзімділік сынағы | ≥100МΩ |
| Диэлектрлік беріктік сынағы | 3000VAC |
| Температураның көтерілу сынағы | Номиналды жүктемеге сәйкес |
| Электрлік параметрді тексеру | Индуктивтілік және токты растау |
| Сыртқы көріністі тексеру | Өзек, орам, терминалдарды тексеру |
Dufew Electric әртүрлі өнеркәсіптік қолданбалар үшін сенімді айнымалы ток желісі реакторларын қамтамасыз ететін қуат электроникасының компоненттері мен теңшелген электр шешімдеріне маманданған.
Біріктірілген өндірістік мүмкіндіктері бар Dufew негізгі өңдеуден және катушкаларды өндіруден бастап түпкілікті құрастыру мен сапаны тексеруге дейінгі негізгі өндірістік процестерді басқарады.
Өндіріс процесі тұрақты электромагниттік сипаттамаларды қамтамасыз ету үшін кремний болатты кесуді, өзек құрастыруды және магниттік өнімділікті тексеруді қамтиды.
Dufew өнім сенімділігі мен ұзақ мерзімділігін жақсарту үшін кәсіби оқшаулау өңдеу және вакуумды сіңдіру процестері бар мыс және алюминий орамасының нұсқаларын ұсынады.
Соңғы өндіріс терминалды орнатуды, электрлік сынақтарды және әрбір реактордың талап етілетін өнімділік стандарттарына сәйкестігін қамтамасыз ету үшін сапаны тексеруді қамтиды.
Бұл біріктірілген өндірістік мүмкіндік Dufew Electric компаниясына стандартты айнымалы ток желісі реакторларын және әртүрлі өнеркәсіптік қолданбалар үшін теңшелген шешімдерді қамтамасыз етуге мүмкіндік береді.
Dufew Electric қызмет ету мерзімі ішінде өнімнің тұрақты өнімділігін және сенімді жұмысын қамтамасыз ету үшін құрылымдық сапаны басқару процедураларын сақтайды.
Қол жетімді сапалы құжаттарға мыналар жатады:

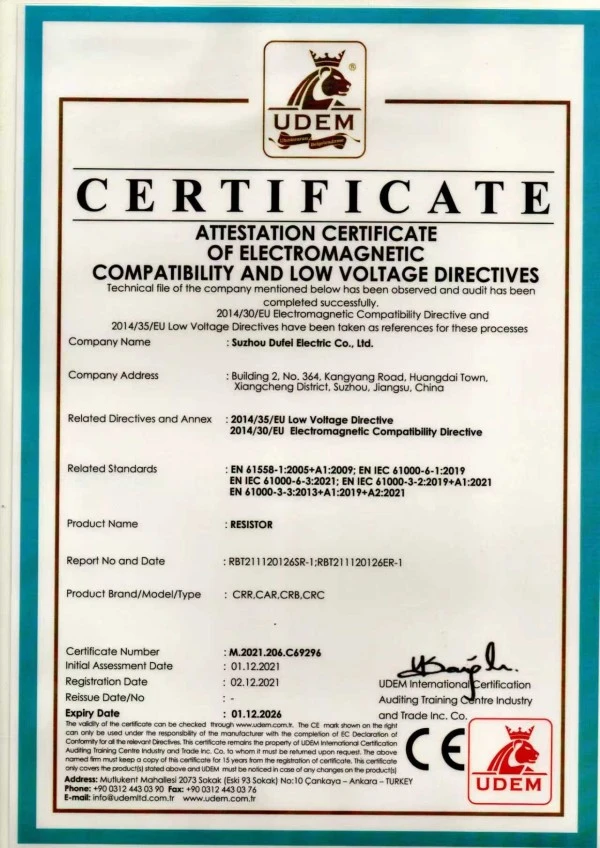

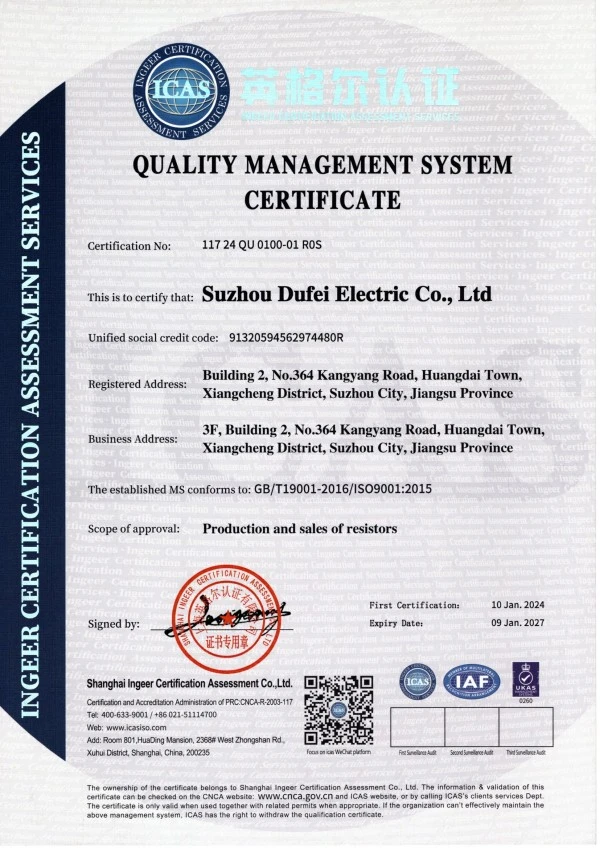

- ISO сапа менеджменті жүйесінің сертификаты

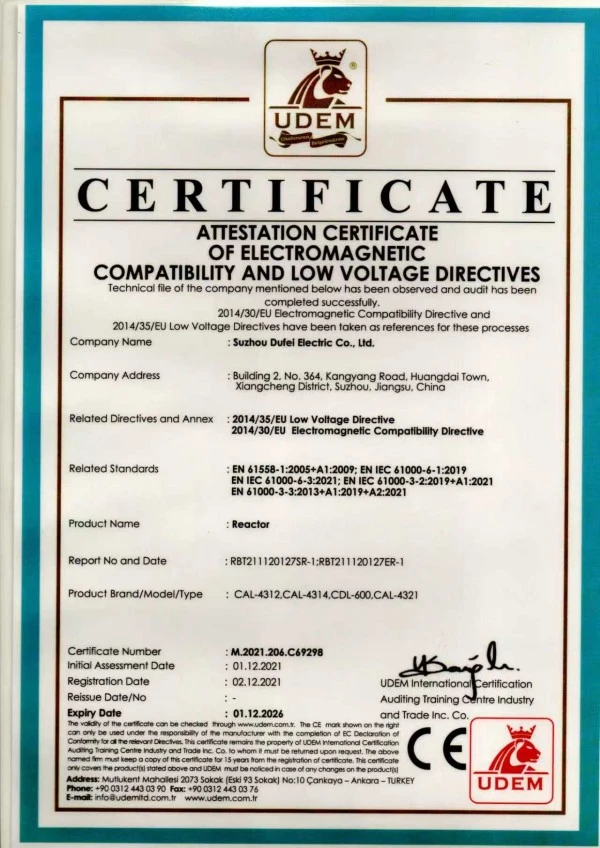

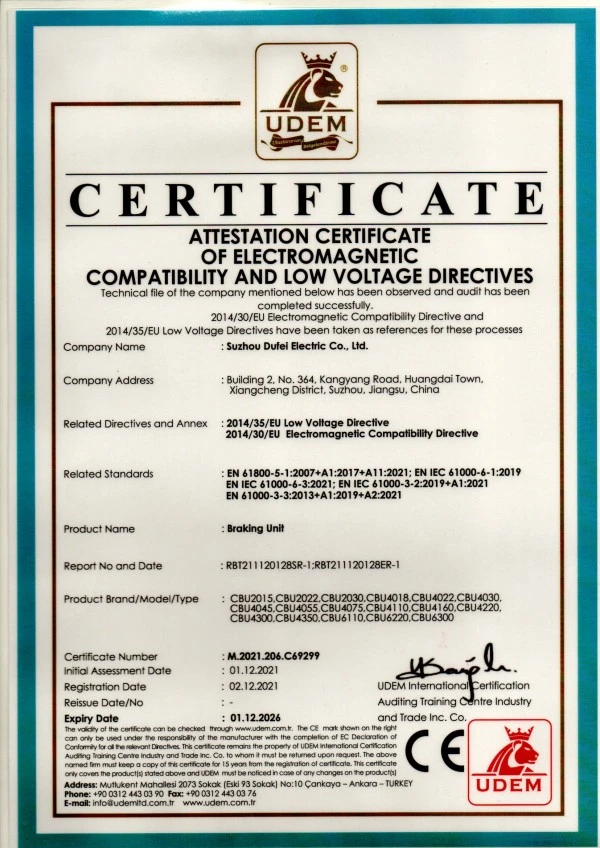

- CE сертификаты
- Өнімді сынау есептері
Техникалық құжаттар мен тексеру жазбалары тапсырыс берушінің жоба талаптарына сәйкес ұсынылуы мүмкін.
Айнымалы ток желісінің реакторлары тасымалдау кезінде ылғалдан, дірілден және механикалық әсерден қорғауды қажет етеді.
Dufew Electric мыналарды қамтамасыз етеді:
- экспорттық стандартты қаптама
- Ылғалдан қорғау
- Күшейтілген ішкі бекіту
- Өнімнің идентификациялық жапсырмалары
Жеткізу алдында инженерлер растайды:
- Өнімнің спецификациясы
- Салмақ және өлшемдер
- Орнату талаптары
- Жеткізу талаптары
Қолданбалы жүйемен үйлесімділікті қамтамасыз ету үшін VFD қуат көрсеткішіне, кіріс кернеуіне, номиналды токқа және қажетті кернеудің төмендеуіне сәйкес сәйкес реакторды таңдаңыз.
Орнату алдында реактордың жұмысқа дайын екендігіне көз жеткізу үшін өнімнің күйін, оның ішінде өзек күйін, орамның сыртқы түрін және терминал қосылымдарын мұқият тексеріңіз.
Стандартты қосылу әдісі:
Қуат көзі → Айнымалы ток желісінің реакторы → VFD кірісі
Реакторды жылуды тарату және болашақта техникалық қызмет көрсету үшін жеткілікті кеңістігі бар жақсы желдетілетін аймаққа орнату керек.
Электр желісіне қосу кезінде қауіпсіз және сенімді жұмысты қамтамасыз ету үшін дұрыс сымдарды, сенімді терминал қосылымдарын және дұрыс жерге қосуды қамтамасыз етіңіз.
Орнатқаннан кейін жұмыс шуын тексеру, температураның көтерілуін бақылау және жүйенің жалпы өнімділігін тексеру арқылы жұмыс сынамасын орындаңыз.
Гармоникалық бұрмалануды азайту, ток кернеуін шектеу, қуат сапасын жақсарту және инвертор құрамдастарын электр кернеуінен қорғау үшін айнымалы жиілік жетегінің (VFD) кіріс жағында айнымалы ток желісінің реакторы орнатылған.
Әрбір VFD қолданбасы кіріс реакторын қажет етпейді. Гармоникалық ақаулары, тұрақсыз қуат көзі, жиі ток ауытқуы, бірнеше түрлендіргіш жұмысы немесе сезімтал электр жабдықтары бар жүйелер үшін ұсынылады.
Тиісті кернеудің төмендеуі жүйенің қуат сапасына қойылатын талаптарға, гармоникалық жағдайларға, кіріс сипаттамаларына және жұмыс ортасына байланысты. Dufew Electric қолданба параметрлерін бағалайды және сәйкес конфигурацияны ұсынады.
Иә. VFD кіріс жағындағы ток әсерін және электр кернеуін азайту арқылы ол жүйе тұрақтылығын жақсартуға және инвертор компоненттерінің қызмет ету мерзімін ұзартуға көмектеседі.
Иә. Dufew Electric кернеуге, токқа, жиілікке, орнату құрылымына, орама материалына және жобаның басқа талаптарына сәйкес теңшелген шешімдерді ұсынады.
Тұтынушылар қамтамасыз етуі керек:
- VFD қуат рейтингі
- Кіріс кернеуі
- Номиналды ток
- Кернеудің қажетті төмендеуі
- Орнату ортасы
- Жұмыс шарттары
Dufew Electric VFD қорғанысын, гармоникалық бақылауды және қуат сапасын басқаруды қажет ететін өнеркәсіптік тұтынушылар үшін теңшелген айнымалы ток желісі реакторы шешімдерін ұсынады.
Кәсіби өндірістік мүмкіндіктермен, инженерлік қолдаумен және толық сынақ процедураларымен Dufew Electric тұтынушыларға өнеркәсіптік жетек жүйелері үшін сенімді шешімдерді әзірлеуге көмектеседі.
VFD параметрлері мен қолданба талаптарын Dufew Electric компаниясына жіберіңіз, сонда біздің инженерлер жұмыс жағдайларыңызға негізделген қолайлы конфигурацияны ұсынады.
