Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

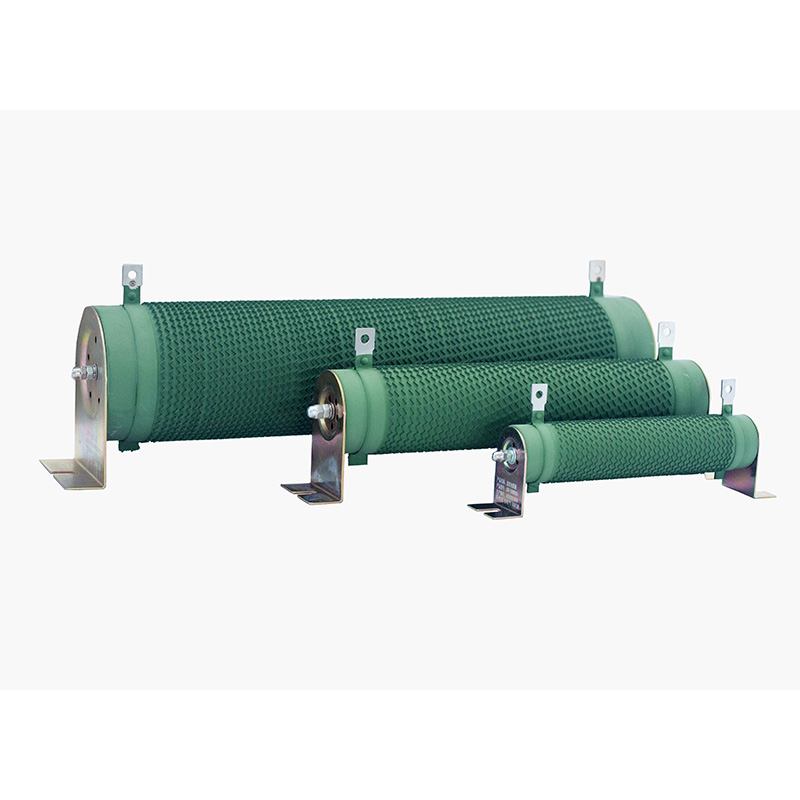

DUFEW CRR сериялы инверторлық гофрленген резистор - инверторлық энергияны бөлу жүйелеріне арналған жоғары қуатты тежеу компоненті. Қозғалтқыштың жылдам баяулауы кезінде регенеративті энергия инвертордың тұрақты ток шинасына қайтарылады, бұл кернеудің жоғарылауын тудырады. Қуатты дұрыс басқару болмаса, шамадан тыс кернеу шамадан тыс кернеуден қорғауды тудыруы немесе қуат жартылай өткізгіш компоненттерін зақымдауы мүмкін.
CRR сериясы жоғары сапалы никель-хром (Ni-Cr) немесе константан қорытпасынан жасалған таспаны пайдаланады, дәлдікпен гофрленген құрылымға айналдырылған және жоғары алюминий тотығы бар қуыс керамикалық өзекке тігінен оралған. Бұл дизайн жылуды тарату аймағын арттырады, жылу тиімділігін арттырады және жоғары жиілікті коммутация кезінде кернеудің жоғарылауын азайту үшін паразиттік индуктивтілікті азайтады.
Жиі тежеу жағдайларына арналған өнім қысқа уақыттық шамадан тыс жүктеме мүмкіндігін, тұрақты термиялық өнімділікті және өнеркәсіптік ортада сенімді жұмысты қамтамасыз етеді. Ол әдетте элеваторларда, крандарда, прокат стандарында, инжекциялық қалыптау машиналарында, центрифугаларда, конвейерлерде және басқа да айнымалы жиілікті жетек жүйелерінде қолданылады.
Қозғалтқыштың баяулауы кезінде регенеративті энергия түрлендіргіштің тұрақты шинасы бойынша тежеу блогына беріледі және кедергі элементі арқылы жылуға айналады. Бұл процесс тұрақты ток шинасының шамадан тыс кернеуін болдырмауға, инвертор компоненттерін қорғауға және қайталанатын жұмыс жағдайында тұрақты тежеу өнімділігін сақтауға көмектеседі.
| Модельдік код | Мағынасы | Сипаттама |
|---|---|---|
| CRR | Өнімдер сериясы | Инвертор гофрленген резистор |
| 2500 Вт | Номиналды қуат | 2500 Вт |
| 54,4Р | Номиналды қарсылық | 54,4 Ом |
| J | Қарсылыққа төзімділік | J = ±5% (Қосымша: K = ±10%, H = ±3%) |
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 50Вт--10кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω--1кОм |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Сәйкестік стандарты | GB/T 5792 |
Резистор тиімді салқындату үшін үздіксіз ауа ағынын қамтамасыз ететін қуыс ауа арнасы бар бір бөліктен тұратын жоғары алюминий тотығы бар керамикалық өзекке салынған. Керамикалық құрылым қайталанатын жоғары температуралық тежеу циклдарына крекингсіз төтеп береді, тамаша оқшаулау өнімділігін сақтайды және энергияны жылдам тарату кезінде термиялық соққыны тиімді сіңіреді.
Қыздыру элементі үздіксіз гофрленген профильге дәлдікпен штампталған жоғары кедергісі бар никель-хром қорытпасынан жасалған таспадан жасалған. Кәдімгі дөңгелек сым орамымен салыстырғанда, гофрленген таспа жылуды таратудың үлкен аймағын, жоғары ток өткізу қабілетін және қайталанатын тоқтату-тоқтату тежеу жағдайында тұрақты қарсылықты қамтамасыз етеді. Температура коэффициенті төменде қалады300 ppm/°C.
Терминалдар, бекіткіш қысқыштар және бекіту кронштейндері коррозияға қарсы пассивациямен өңделген қалыңдатылған баспайтын болаттан жасалған. Жинақ үздіксіз діріл кезінде сенімді механикалық бекітуді сақтайды, қайталанатын дәнекерлеу қызуына төтеп береді және тотығудан туындаған контактіге төзімділікті азайтады, инверторлық қосымшаларда сенімді жұмысты қамтамасыз етеді.
Экологиялық таза бейорганикалық оқшаулағыш жабын жоғары температураға, коррозияға, ылғалға және шаңға тамаша төзімділік береді. Қысқа мерзімді шамадан тыс жүктеме жағдайында резистор ашық жалын тудырмай қызыл болып жануы мүмкін, бұл өнеркәсіптік орталарда қорытпа лентасының қызмет ету мерзімін ұзарту кезінде жұмыс қауіпсіздігін жақсартуға көмектеседі.
VFD тежеу қолданбалары үшін арнайы әзірленген резистор қозғалтқыштың баяулауы кезінде пайда болатын қалпына келтіретін энергияны жылдам таратады, тұрақты шинаның кернеуінің жоғарылауын тиімді болдырмайды және инвертордың асқын кернеуі (OV) дабылдарын жояды.
Тігінен оралған гофрленген қорытпадан жасалған таспа кәдімгі сымды резисторларға қарағанда айтарлықтай үлкен салқындату бетін қамтамасыз етеді. Қуыс керамикалық өзекпен біріктірілген ол тиімді жылу беруді, төмен жұмыс температурасын және жиі іске қосу-тоқтату тежеу циклдері кезінде тұрақты өнімділікті қамтамасыз етеді.
Төзуге арналған5 секундқа дейін номиналды қуаттан 10 есе жоғары, резистор авариялық тоқтау, ауыр жүкті төмендету және қозғалтқыштың жылдам баяулауы кезінде пайда болатын жоғары қуатты импульстарды көрінетін зақымсыз оңай өңдейді.
Жоғары алюминий тотығы бар керамикадан, ауыр салмақты тот баспайтын болаттан жасалған жабдықпен және UL94V-2 жалынға төзімді жабынымен жасалған резистор дірілге, коррозияға, шаңға, ылғалға және қайталанатын термиялық циклге тамаша төзімділік береді, бұл талап етілетін өнеркәсіптік қолданбаларда ұзақ мерзімді сенімділікті қамтамасыз етеді.
Арматураланған тот баспайтын болаттан жасалған монтаждық жинақ үздіксіз діріл жағдайында да сенімді электр қосылымдарын сақтайды, бұл резисторды крандар, илемдеу қондырғылары, элеваторлар және басқа да ауыр жүкті инвертормен басқарылатын жабдық үшін тамаша етеді.
Қарсылық рұқсаттарымен қол жетімді±3%, ±5% және ±10%, CRR сериясы қуат көрсеткіштерін қамтиды50Вт - 10кВтжәне арнайы инвертор талаптарын қанағаттандыру үшін реттелетін қарсылық мәндерін, өлшемдерді, терминал мәнерлерін және орнату конфигурацияларын қолдайды.
Бейорганикалық оқшаулағыш жабын отқа төзімді, түтінсіз және сәйкес келедіUL94V-2талаптар. Шамадан тыс жүктеме жағдайында резистор ашық жалын шығармай қызыл болып жанады, бұл жұмыс қауіпсіздігін жақсартуға көмектеседі.
Тұрақты инвертор өнімділігін сақтай отырып, жиі жеделдету мен тежеуді қажет ететін крандар, лифттер, көтергіштер, жүкшығырлар және көтеру платформалары үшін өте қолайлы.
Қайталанатын тежеу циклдері бар прокат стандарына, инъекциялық қалыптау машиналарына, CNC жабдықтарына, сым тарту машиналарына, тоқыма машиналарына және басқа өңдеу жабдықтарына жарамды.
Регенеративті тежеу энергиясын сіңіру және жүйенің тұрақтылығын жақсарту үшін конвейерлік жүйелерде, автоматтандырылған өндірістік желілерде, логистикалық жабдықтарда және қойма автоматтандыруында кеңінен қолданылады.
Қозғалтқышты сынау жүйелеріне, жүктемені модельдеу жабдығына, зертханалық сынақ стендтеріне, центрифугаларға және тежеу энергиясының сенімді таралуын қажет ететін басқа мамандандырылған өнеркәсіптік қолданбаларға ұсынылады.
DUFEW өнеркәсіптік пайдаланушылар, дистрибьюторлар және OEM тұтынушылары үшін сенімді өнімдер мен интеграцияланған шешімдерді ұсынатын жоғары сапалы қуатты электронды компоненттерді әзірлеуге және өндіруге маманданған.
Заманауи өндіріс орындары, стандартталған өндіріс процестері және қатаң сапаны бақылау тұрақты электрлік өнімділікті, тұрақты өнім сапасын және сенімді ұзақ мерзімді жұмысты қамтамасыз етеді.
Инверторлық тежеу резисторларынан басқа, DUFEW реакторларды, тежеу қондырғыларын, сүзгілерді, трансформаторларды, жүктеме банктерін және әртүрлі өнеркәсіптік резисторлық шешімдерді қамтитын қуатты электронды өнімдердің кең ауқымын ұсынады.
Реттелетін қарсылық мәндері, қуат көрсеткіштері, өлшемдер, терминал конфигурациялары және орнату опциялары тұтынушы сызбалары немесе техникалық сипаттамалар негізінде қол жетімді.
Тиімді өндірісті басқару және тәжірибелі инженерлік қолдау арқылы DUFEW жаһандық тұтынушылар үшін тұрақты жеткізу уақытын, жылдам техникалық көмекті және кәсіби өнімді таңдау қызметтерін ұсынады.
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 5 секунд ішінде 10 × номиналды қуат | Көрінетін зақым жоқ |
| Өмірді жүктеу | Циклдік жұмыс (10с ҚОСУ / 90с ӨШІРУ) | ＞9 000 сағат |
| Ылғалға төзімділік | 40°C ±2°C, 90--95% RH, 100 сағат | ΔR ≤ ±(1%R + 0,05Ω) |
| Жылдам температура циклі | -55°C / 55°C / 155°C, әрқайсысы 15 минут, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C 2 сағат | Көрінетін түссізденуі немесе зақымдануы жоқ |
| Температура коэффициенті | Rated Load vs. Initial Resistance | ＜300 ppm/°C |
| Жалынға төзімділік | 10 × номиналды қуат 5 минут | Ашық жалынсыз қызыл жанады |
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N / 30 секунд | Қопсыту немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5--200Гц, 1г, 98м/с² | Көрінетін құрылымдық зақым жоқ |
| Дәнекерлеу жылуына төзімділік | Терминалдар 3 секунд ішінде 350±5°C дәнекерлеуге батырылады | ΔR ≤ ±(1%R + 0,05Ω) |
| Дәнекерлеу қабілеті | Терминалдар 235±5°C дәнекерлеуге 5 секундқа батырылады | Дәнекерлеу ≥95% |
Ескертпе: Барлық өнімділік деректері стандартқа сәйкес стандартты зертханалық сынақ жағдайында алынадыGB/T 5792дәйекті сапалы және сенімді өнім өнімділігін қамтамасыз ету.
| Салыстыру элементі | DUFEW инверторлы гофрленген резистор | Жалпы мақсаттағы қуат резисторы |
|---|---|---|
| Негізгі қолданба | VFD динамикалық тежеу және регенеративті энергия шығыны үшін арнайы әзірленген | Үздіксіз қуатты диссипациялауға және жалпы мақсаттағы электр тізбектеріне арналған |
| Операциялық міндет | Үздік жұмыс циклдарымен қысқа уақытты, жоғары энергиялық импульстік жұмыс | Үздіксіз немесе тұрақты күйдегі жұмыс |
| Таңдау әдісі | Инвертордың сипаттамаларына сәйкес таңдалған қарсылық; тежеу жұмыс циклі негізінде есептелген қуат рейтингі | Үздіксіз қуат шығыны талаптарына сәйкес таңдалады |
| Шамадан тыс жүктеу мүмкіндігі | дейін шыдайды5 секунд ішінде 10 × номиналды қуат, регенеративті тежеу үшін өте қолайлы | Шектеулі шамадан тыс жүктеу мүмкіндігі; қайталанатын жоғары энергия импульстары үшін жарамсыз |
| Жылу диссипациясы | Гофрленген таспа құрылымы тиімді жылу беру үшін үлкен салқындату бетін қамтамасыз етеді | Кәдімгі орам салқындату тиімділігін ұсынады |
| Жұмыс температурасы | дейін бет температурасы300°Cбірге350°Cыстыққа төзімді жабын | Әдетте төменде200°Cрезистор түріне байланысты |
| Кернеудің жоғарылауын басу | Гофрленген орам коммутация кернеуінің жоғарылауын азайтуға көмектеседі және инвертордың тұрақтылығын жақсартады | Кернеудің жоғарылауын басу үшін оңтайландыру жоқ |
| Механикалық сенімділік | Тот баспайтын болаттан жасалған терминалдар мен кронштейндер ауыр салмақты өнеркәсіптік жабдық үшін тамаша дірілге төзімділікті қамтамасыз етеді | Жалпы электрлік қолданбаларға арналған стандартты құрылыс |
| Типтік қолданбалар | Элеваторлар, крандар, прокат стандары, сервожүйелер, құю машиналары, конвейерлер | Жалпы электрондық жабдықтар, қуат көздері, жарықтандыру схемалары және өнеркәсіптік басқару жүйелері |
A: Инвертордың тежеу резисторы қозғалтқыштың баяулауы кезінде пайда болатын қалпына келтіретін энергияны сіңіру үшін арнайы жасалған. Стандартты қуат резисторларынан айырмашылығы, ол қысқа мерзімді, жоғары энергиялық импульстік жағдайларда жұмыс істейді және үздіксіз қуаттың шығынына емес, үзіліссіз тежеу жұмысына оңтайландырылған.
A: Қарсылық мәні инвертор өндірушісі ұсынған спецификацияға сәйкес болуы керек, ал қуат рейтингі тежеу жиілігіне, тежеу уақытына, жұмыс цикліне және қозғалтқыш қуатына сәйкес таңдалуы керек. Егер сенімді болмасаңыз, DUFEW инженерлік тобы қолданбаңыздың негізінде сәйкес үлгіні ұсына алады.
Ж: Жалпы солайұсынылмайды. Әртүрлі инверторлардың тежеу кернеулері мен жұмыс реттілігі әртүрлі болуы мүмкін. Резисторды ортақ пайдалану тұрақсыз жұмысқа немесе жеткіліксіз тежеу өнімділігіне әкелуі мүмкін. Ортақ резистор қажет болса, қарсылық мәнін де, қуат рейтингін де мұқият есептеу керек.
A: Иә. Біз OEM және ODM өндірістік қызметтерін, соның ішінде теңшелген қарсылық мәндерін, қуат көрсеткіштерін, өлшемдерді, терминал мәнерлерін, орнату кронштейндерін және тұтынушы сызбаларына немесе техникалық сипаттамаларға негізделген толық шешімдерді ұсынамыз.
A: Ол жоғары шамадан тыс жүктеу мүмкіндігі және тиімді жылуды тарату негізгі талаптар болып табылатын стандартты VFD тежеу қолданбаларына арналған. АИндуктивті емес гофрленген резисторжоғары жиілікті PWM тізбектері, энергия сақтау жүйелері және өте төмен индуктивтілік маңызды болып табылатын қолданбалар үшін ұсынылады.
A: Инверторлық тежеу резисторлары элеваторларда, крандарда, көтергіштерде, илемдеу стандарында, инжекторлық қалыптау машиналарында, конвейерлерде, тоқыма машиналарында, автоматтандырылған өндірістік желілерде, сервожетекті жүйелерде және жаңартылатын энергия жабдықтарында кеңінен қолданылады.
DUFEW жоғары сапаны қамтамасыз етедіИнверторлы гофрленген резисторларөнеркәсіптік автоматтандыруға, жаңартылатын энергияға және бүкіл әлем бойынша мотор жетектеріне арналған. Сізге стандартты өнім немесе толығымен теңшелген шешім қажет пе, біздің инженерлік топ кәсіби ұсыныстармен және жылдам өндіріспен жобаңызды қолдауға дайын.
- OEM және ODM өндірісі
- Реттелетін қарсылық мәндері
- Арнайы қуат көрсеткіштері (50Вт--10кВт)
- Арнайы өлшемдер және орнату опциялары
- Техникалық таңдауды қолдау
- Тұрақты жаппай өндіріс
- Жылдам жаһандық жеткізу
Өтінішіңізді талқылау немесе бәсекеге қабілетті баға ұсынысын сұрау үшін бүгін DUFEW компаниясына хабарласыңыз.
