Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

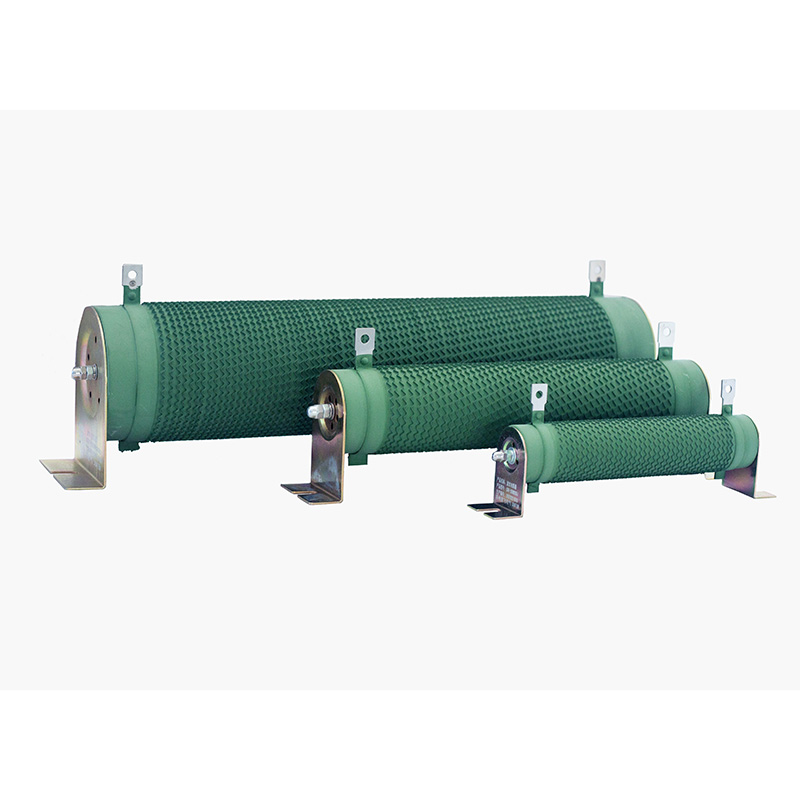

DUFEW құбырлы резистор – электрлік оқшаулауды және тиімді жылу беруді қамтамасыз ететін керамикалық түтік құрылымымен салынған жоғары қуатты сымды құрамдас бөлік. Никель-Хром (Ni-Cr), Манганин немесе Константан қорытпасынан жасалған қарсылық сымдары тұрақты қарсылыққа, күшті шамадан тыс жүктеме мүмкіндігіне және тұрақты жылу өнімділігіне қол жеткізу үшін керамикалық өзекке дәл оралады.
Керамикалық түтік дизайны жылуды ішкі ядро құрылымы арқылы беру арқылы қуат тығыздығын және салқындату тиімділігін жақсартады. Орамнан кейін кедергі сымын тотығудан, ылғалдан және қоршаған ортаның әсерінен қорғау үшін резистор жоғары температуралы отқа төзімді оқшаулағыш қабатпен қапталған, бұл өндірістік жағдайларда тұрақты жұмысты сақтауға көмектеседі.
Өнеркәсіптік қуат қосымшалары үшін қолайлы, бұл резистор әдетте VFD тежеу жүйелерінде, қозғалтқышты іске қосу тізбектерінде, жүктемені сынау жабдықтарында, дәнекерлеу машиналарында және басқарылатын энергияның таралуын және сенімді жылу өнімділігін қажет ететін басқа электр жүйелерінде қолданылады.
Резистор керамикалық түтікке оралған кедергісі бар легирленген сым арқылы электр энергиясын жылуға түрлендіреді. Керамикалық өзек жылуды тиімді басқару үшін қоршаған ортаға жылуды беруге көмектесе отырып, оқшаулауды қамтамасыз етеді.
Жоғары ток, қысқа уақыттық шамадан тыс жүктеме және қайталанатын ауысу жағдайында тұрақты өнімділікпен ол динамикалық тежеу, қозғалтқышты іске қосу, ток шектеуі, жүктемені модельдеу, кернеуді төмендету және энергияны тұтыну қолданбаларына жарамды.
| Модельдік код | Мағынасы | Сипаттама |
|---|---|---|
| CRR | Өнімдер сериясы | Құбырлы резистор |
| 2500 Вт | Номиналды қуат | 2500 Вт |
| 54,4Р | Номиналды қарсылық | 54,4 Ом |
| J | Қарсылыққа төзімділік | J = ±5% (Қосымша: K = ±10%, H = ±3%) |
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 50Вт--10кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω--1кОм |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Сәйкестік стандарты | GB/T 5792 |
Орам құрылымы резистордың жылуды тарату қабілетіне, индуктивтілігіне және қолдануға жарамдылығына тікелей әсер етеді.
Қарсылық сым керамикалық түтіктің айналасына әдеттегі спираль түрінде оралған. Бұл құрылым индуктивтілік маңызды мәселе болып табылмайтын төмен жиілікті қуатты диссипациялау қолданбалары үшін қарапайым және үнемді шешім ұсынады.
Қарсылық сым гофрленген профильде қалыптасады және керамикалық түтікке тігінен орнатылады. Бұл дизайн паразиттік индуктивтілікті азайта отырып, салқындату бетінің ауданын айтарлықтай арттырады, бұл оны VFD тежеу жүйелері, импульстік жүктемелер және жақсартылған жылу өнімділігін қажет ететін қолданбалар үшін тамаша етеді.
Тұрақты қарсылық мәнін қамтамасыз етеді және тұрақты және техникалық қызмет көрсетусіз жұмысты қажет ететін стандартты өнеркәсіптік қолданбалардың көпшілігіне жарамды.
Қарсылықты жылжымалы металл қысқыш немесе түрту механизмі арқылы реттеуге болады, бұл жабдықты іске қосу, сынау және ауыспалы жүктемені қолдану үшін икемді қарсылық параметрлерін орнатуға мүмкіндік береді.
Бір резистордан әртүрлі қарсылық мәндерін қамтамасыз ету үшін бірнеше түрту нүктелері бар, бұл оны күрделі электр тізбектері мен көп сатылы жүктемені басқару үшін қолайлы етеді.
Жоғары сапалы оқшаулағыш керамикадан жасалған түтік үздіксіз өндірістік жұмыс кезінде тамаша диэлектрлік беріктікті, тиімді жылу беруді, жоғары механикалық беріктікті және термиялық соққыға тамаша қарсылықты қамтамасыз етеді.
Никель-хром (Ni-Cr), манганин және константан қорытпаларында қол жетімді, қарсылық сымы тұрақты электр сипаттамаларын, тамаша шамадан тыс жүктеу мүмкіндігін және қайталанатын термиялық цикл кезінде ұзақ мерзімді қарсылық тұрақтылығын ұсынады.
Экологиялық таза бейорганикалық оқшаулағыш жабын UL94V-2 талаптарына сәйкес сенімді отқа төзімді өнімділікті қамтамасыз ете отырып, төзімді сымды тотығудан, ылғалдан, шаңнан және коррозиядан қорғайды.
Керамикалық түтік оқшаулағыш тіреуіш және тиімді жылуды таратушы орта ретінде жұмыс істейді, бұл резисторға ықшам кеңістікте жоғары қуат көрсеткіштерін беруге мүмкіндік береді. Бұл орнату кеңістігі шектеулі өнеркәсіптік қолданбалар үшін өте қолайлы етеді.
Керамикалық түтіктің жоғары жылу өткізгіштігі кедергі сымынан қоршаған ауаға жылдам жылу беруді қамтамасыз етеді. Қосымша тік гофрленген орам салқындату бетінің ауданын одан әрі ұлғайтады, үздіксіз жүктеме өнімділігін жақсартады және жұмыс температурасын төмендетеді.
Жоғары сапалы керамикалық материалдардан жасалған және жоғары температуралық бейорганикалық оқшаулағыш жабынмен қорғалған резистор 350 ° C-қа дейінгі жұмыс температурасына төтеп бере алады. 375°C дейінгі температураны қажет ететін қолданбалар үшін шыны эмальмен қапталған нұсқалар бар.
Жоғары ток және қысқа мерзімді шамадан тыс жүктеме қолданбаларына арналған резистор термиялық соққыға және қайталанатын импульстік жүктемеге тамаша қарсылықты қамтамасыз етеді. Ол қозғалтқышты іске қосу, динамикалық тежеу және жүктемені сынау қолданбалары үшін өте қолайлы.
DUFEW әртүрлі салалардағы әртүрлі электрлік және механикалық талаптарды қанағаттандыру үшін бекітілген, реттелетін, көп терминалды, төмен индуктивті және тапсырыс бойынша жобаланған құбырлы резисторларды ұсынады.
Резистор электр шкафтарында, жүктеме банктерінде, сынақ жабдықтарында және өнеркәсіптік машиналарда ыңғайлы орнатуға мүмкіндік беретін әртүрлі монтаждау кронштейндерімен және терминал конфигурацияларымен қамтамасыз етілуі мүмкін.
Жоғары төзімді легірленген сым, берік керамикалық құрылым және тотығуға төзімді қорғаныс жабыны тұрақты қарсылық мәндерін, тамаша термиялық тұрақтылықты және талап етілетін жұмыс жағдайында ұзартылған қызмет мерзімін қамтамасыз етеді.
Дәнекерлеу машиналарында, өнеркәсіптік басқару шкафтарында және токты шектеу, кернеудің төмендеуі және энергияның таралуы үшін электр автоматика жүйелерінде кеңінен қолданылады.
Тұрақты қуат шығыны қажет болған жағдайда жүктеме жинақтары, жанып кеткен сынақ жабдығы, аккумулятордың зарядсыздану жүйелері және қуат көзін ескіру сынақтары үшін қолайлы.
Шағын және орташа қуатты VFD тежеу жүйелерінде, қозғалтқышты іске қосу тізбектерінде, сервожетектеу жүйелерінде және сенімді тежеу мен жүктемені басқаруды қажет ететін өнеркәсіптік беріліс жабдықтарында қолданылады.
Тұрақты қарсылықты қамтамасыз ету және тізбектің сенімділігін арттыру үшін электрлік өлшеу жабдықтарында, қорғаныс тізбектерінде, тарату құрылғыларында және басқару панелінде қолданылады.
Халықаралық тұтынушылар үшін қол жетімді икемді теңшеу бар өнеркәсіптік жабдыққа техникалық қызмет көрсету, машинаны жаңарту және OEM өндірісі үшін тамаша ауыстыру шешімі.
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 5 секунд ішінде 10 × номиналды қуат | Көрінетін зақым жоқ |
| Өмірді жүктеу | Циклдік жұмыс (10с ҚОСУ / 90с ӨШІРУ) | ＞9 000 сағат |
| Ылғалға төзімділік | 40°C ±2°C, 90--95% RH, 100 сағат | ΔR ≤ ±(1%R + 0,05Ω) |
| Жылдам температура циклі | -55°C / 55°C / 155°C, әрқайсысы 15 минут, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C 2 сағат | Көрінетін түссізденуі немесе зақымдануы жоқ |
| Температура коэффициенті (TCR) | Номиналды жүктеме және бастапқы қарсылық | ＜300 ppm/°C |
| Жалынға төзімділік | 10 × номиналды қуат 5 минут | Ашық жалынсыз қызыл жанады |
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N / 30 секунд | Қопсыту немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5--200Гц, 1г, 98м/с² | Көрінетін құрылымдық зақым жоқ |
| Дәнекерлеу жылуына төзімділік | Терминалдар 3 секунд ішінде 350±5°C дәнекерлеуге батырылады | ΔR ≤ ±(1%R + 0,05Ω) |
| Дәнекерлеу қабілеті | Терминалдар 235±5°C дәнекерлеуге 5 секундқа батырылады | Дәнекерлеу ≥95% |
Ескертпе: Барлық өнімділік деректері GB/T 5792 стандартына сәйкес стандартты зертханалық жағдайларда өлшенеді. Нақты өнімділік орнату жағдайларына, қоршаған орта температурасына және жұмыс цикліне байланысты өзгеруі мүмкін.
| Салыстыру элементі | DUFEW құбырлы резистор | Кәдімгі құбырлы емес қуат резисторы |
|---|---|---|
| Негізгі құрылым | Жоғары берік керамикалық түтік оқшаулағыш тірек ретінде де, жылуды таратушы орта ретінде де қызмет етеді | Қолдау құрылымы негізінен механикалық болып табылады, салыстырмалы түрде жылуды тарату мүмкіндігі шектеулі |
| Power Density | Тиімді жылу өткізгіштігінің арқасында бір орнату кеңістігінде жоғары қуат шығысы | Құрылымдық және салқындату шектеулеріне байланысты төмен қуат тығыздығы |
| Жылу диссипациясы | Керамикалық түтік жылдам жылу беруді қамтамасыз етеді; қосымша гофрленген орам салқындату тиімділігін одан әрі жақсартады | Жылудың таралуы негізінен бетінің ауданына байланысты және әдетте тиімділігі төмен |
| Конфигурация опциялары | Бекітілген, реттелетін, көп терминалды және төмен индуктивті нұсқаларында қол жетімді | Көбінесе конфигурацияның икемділігі шектеулі бекітілген кедергісі бар конструкциялар |
| Механикалық беріктік | Қалың қабырғалы алюминий тотығы керамикалық конструкция соққыға тамаша төзімділік пен ұзақ мерзімді құрылымдық тұрақтылықты ұсынады | Жіңішке керамикалық немесе пленка негізіндегі конструкциялар тасымалдау және орнату кезінде крекингке немесе зақымдануға бейім |
| Техникалық қызмет көрсету | Тегіс цилиндрлік беті шаңның жиналуын азайтады және күнделікті тазалауды жеңілдетеді | Тұрақты емес беттер шаңды оңай жинауы мүмкін, бұл жиі тазалауды қажет етеді |
| Типтік қолданбалар | Динамикалық тежеу, қозғалтқышты іске қосу, жүктеме банктері, сынақ жабдықтары, өнеркәсіптік автоматика, дәнекерлеу машиналары | Жалпы мақсаттағы электрондық схемалар және кәдімгі қуатты диссипациялау қолданбалары |
DUFEW жаһандық OEM, дистрибьюторлар және өнеркәсіптік пайдаланушылар үшін сенімді өнімдерді қамтамасыз ететін өнеркәсіптік қуат резисторлары мен қуат электронды компоненттерін жобалауға және өндіруге маманданған.
Біздің өнім портфолиосына құбырлы резисторлар, гофрленген резисторлар, алюминийден жасалған резисторлар, тежеу резисторларының банктері, реакторлар, тежеу қондырғылары, трансформаторлар, сүзгілер және жүктемені тексеру жүйелері кіреді.
Әрбір өнім стандартталған өндіріс процестерінде шығарылады және тұрақты өнімділік пен тұрақты сапаны қамтамасыз ету үшін жөнелтуден бұрын кешенді электрлік және механикалық сынақтан өтеді.
Біз тапсырыс беруші сызбаларына немесе қолданба талаптарына негізделген қарсылық мәндерін, қуат көрсеткіштерін, өлшемдерді, терминал түрлерін, орама құрылымдарын және орнату шешімдерін ұсынамыз.
Заманауи өндірістік қондырғыларымен және тәжірибелі инженерлік командасымен DUFEW тұрақты өндірістік қуаттылықты, жылдам орындау уақытын және бүкіл жобаңызда кәсіби техникалық қолдауды қамтамасыз етеді.
A: Түтікшелі резистор – оқшаулағыш өзегі ретінде керамикалық түтікті пайдаланатын сымды резистордың бір түрі. Тегіс немесе пластина тәрізді конструкциялармен салыстырғанда, құбырлы құрылым жылуды жақсырақ бөлуді, жоғары қуат тығыздығын, жақсартылған механикалық беріктікті және реттелетін немесе көп терминалды конфигурациялар үшін үлкен икемділікті ұсынады.
A: Иә. DUFEW толық OEM және ODM теңшеу қызметтерін ұсынады, соның ішінде қарсылық мәндері, қуат көрсеткіштері, өлшемдер, қарсылық сым материалдары, терминал түрлері, орнату кронштейндері, реттелетін құрылымдар және сызбаларыңызға немесе қолданба талаптарына негізделген көп терминалды конфигурациялар.
A: Стандартты нұсқада IP00 ашық типті конструкция бар және электр шкафтарының немесе жабдықтың ішіне орнатуға арналған. Ылғалдылығы жоғары немесе қатал жұмыс орталары үшін шыны эмальмен қапталған немесе арнайы қорғалған нұсқаны таңдауды немесе тиісті қоршау мен ылғалдан қорғайтын шараларды қолдануды ұсынамыз.
A: Ауыстыру бастапқы қарсылық мәніне, қуат рейтингіне, жұмыс кернеуіне және орнату өлшемдеріне сәйкес келуі керек. Бастапқы үлгі қолжетімсіз болса, DUFEW қауіпсіз және сенімді жұмысты қамтамасыз ету үшін қолданбаңызға негізделген баламалы немесе жаңартылған шешімді ұсына алады.
A: Тұрақты үлгілер тұрақты қарсылық талаптары бар жабдық үшін өте қолайлы, ал реттелетін нұсқалар іске қосу, сынау, жүктемені модельдеу және жұмыс кезінде қарсылықты реттеуді қажет ететін қолданбалар үшін жақсырақ.
A: Ол қозғалтқыш жетектерінде, инверторлық тежеу жүйелерінде, дәнекерлеу жабдықтарында, жүктеме банктерінде, қуатты сынау жабдықтарында, өнеркәсіптік автоматтандыруда, электрлік басқару панелінде, аккумуляторды босату жүйелерінде, жаңартылатын энергия жабдықтарында, теміржол жүйелерінде және басқа да ауыр салмақты өнеркәсіптік қолданбаларда кеңінен қолданылады.
DUFEW өнеркәсіптік қуатты басқаруға, тежеу жүйелеріне, жүктемені сынауға және энергияны бөлуге арналған қосымшаларға арналған жоғары сапалы құбырлы резисторларды шығарады. Сізге стандартты өнім немесе толығымен теңшелген шешім қажет пе, біздің инженерлік командамыз кәсіби техникалық қолдау көрсетуге және жылдам баға ұсыныстарын беруге дайын.
- OEM және ODM өндірісі
- Арнайы қарсылық мәндері
- Қуат көрсеткіштері 50 Вт-тан 10 кВт-қа дейін
- Реттелетін және көп терминалды конструкциялар
- Арнайы өлшемдер және орнату шешімдері
- Инженерлік таңдауды қолдау
- Тұрақты жаппай өндіріс
- Дүние жүзі бойынша жеткізу
Қолданба талаптарын талқылау және теңшелген баға ұсынысын алу үшін бүгін DUFEW компаниясына хабарласыңыз.
