Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Dufew электрлік жүктеме реакторы ұзақ қашықтыққа жүретін қозғалтқыш жүйелерінде жүктің тұрақтылығын жақсарту және сенімді жұмысты қамтамасыз ету үшін VFD шығыс терминалдары (U/V/W) және қозғалтқыш жүктемелері арасында сериялы түрде орнатылады.
Айнымалы жиілікті жетегі қолданбаларында инверторлық қуат құрылғылары тудыратын жоғары жиілікті коммутациялық сигналдар қозғалтқыш кабельдері арқылы өтеді. Кабельдік қашықтық ұлғайған кезде, бөлінген сыйымдылық қосымша зарядтау тогын, ток ауытқуын және жүйенің тұрақсыз өнімділігін тудыруы мүмкін.
Шығу тізбегіне сәйкес кедергіні қосу арқылы реактор кабель сипаттамаларының әсерін азайтуға, токтың біркелкі өзгеруіне және VFD басқаратын қозғалтқыш жүйелерінің сенімділігін арттыруға көмектеседі.

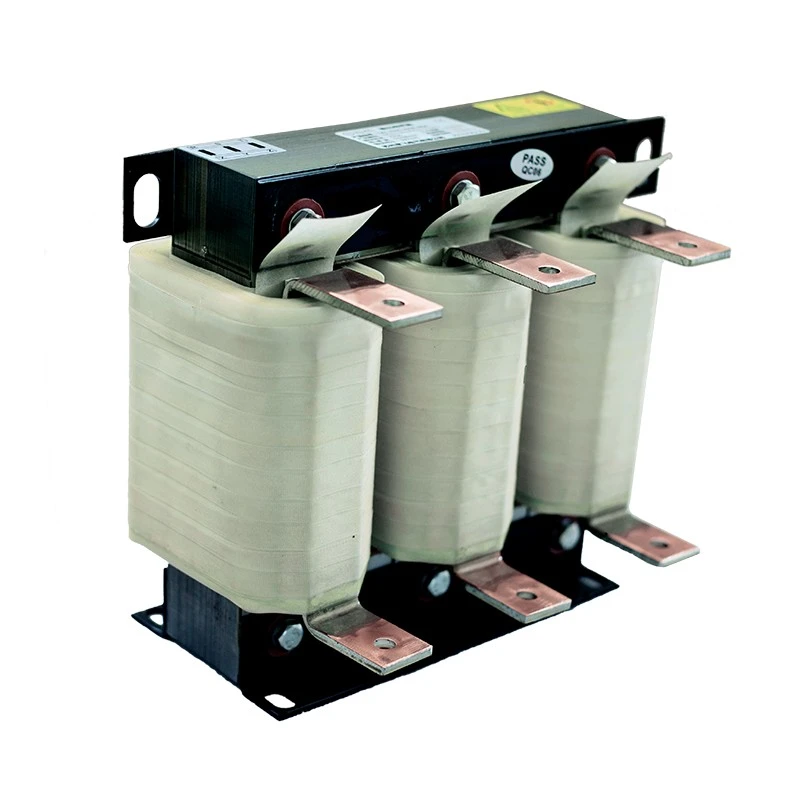

Аз шығынды суықтай илектелген кремний болат өзектерімен, F класты оқшаулағыш материалдармен, вакуумды сіңдіру технологиясымен және оңтайландырылған орама құрылымдарымен жасалған Dufew Load Reactor тұрақты индуктивті өнімділікті, тамаша термиялық сенімділікті және күрделі өндірістік жағдайларда ұзақ қызмет ету мерзімін қамтамасыз етеді. Токтың жоғары үлгілері жылу диссипациясын жақсарту және температураның көтерілуін азайту үшін ықшам фольга орамасының құрылымдарын қабылдай алады.
Ұзақ қашықтықтағы қозғалтқыш қондырғылары және айнымалы өнеркәсіптік жүктемелер электрлік қиындықтарды тудыруы мүмкін, соның ішінде:
- Кабельдік үлестірілетін сыйымдылық әсерлерінің жоғарылауы
- шамадан тыс сыйымдылық зарядтау тогы
- Жұмыс кезіндегі токтың ауытқуы
- Инвертордың шамадан тыс токтан қорғануы
- Қозғалтқыштың жетек тұрақтылығының төмендеуі
- Басқару жүйелеріндегі электромагниттік кедергілер
Дұрыс таңдалған Жүктеме реакторы жүктеме жағындағы электр сипаттамаларын оңтайландыруға, жүйе тұрақтылығын жақсартуға және өнеркәсіптік қолданбаларда күтпеген тоқтау уақытын азайтуға көмектеседі.
Қозғалтқыштар VFD шкафтарынан алыс орнатылғанда, кабель сипаттамалары электрлік өнімділікке әсер етуі және жетек жүйесіндегі кернеуді арттыруы мүмкін. Dufew Load Reactor таратылған кабель сыйымдылығының әсерін азайтуға және сыйымдылық зарядтау тогын шектеуге көмектеседі, ұзақ қашықтыққа тұрақты тасымалдауды және қашықтан орнатылған қозғалтқыштардың сенімді жұмысын қолдайды.
Өнеркәсіптік жабдық жиі ауыспалы жүктемелермен және жиі жеделдету немесе баяулаумен жұмыс істейді. Оңтайландырылған реактор дизайны ток ауытқуларын тегістеуге және қалыпты емес жұмыс жағдайларын азайтуға және динамикалық жүктемелер кезінде тұрақты өнімділікке қолдау көрсететін қозғалтқыштың тұрақты жұмысын сақтауға көмектеседі.
VFD жұмысы кезінде пайда болатын жоғары жиілікті бұзылулар қозғалтқыштарға, сондай-ақ жақын маңдағы басқару және автоматика жабдықтарына әсер етуі мүмкін. Жүктемелік сүзгі әсері жоғары жиілікті гармоникалық құрамдас бөліктерді және электромагниттік кедергілерді азайтуға көмектеседі, сонымен қатар қозғалтқыш жұмысындағы шу мен дірілді төмендетуге ықпал етеді.
Ол аз шығынды суықтай илектелген кремний болат өзегін, F класты оқшаулау жүйесін, вакуумды сіңдіруді және жоғары температурада емдеуді пайдаланады. Қолдану талаптарына сәйкес мыс немесе алюминий орамасының нұсқалары қол жетімді. Бұл комбинация тұрақты индуктивтілікті, басқарылатын дірілді және ұзақ мерзімді өндірістік жұмыс үшін сенімді жылу өнімділігін қамтамасыз етеді.
Үш фазалы симметриялы ядро құрылымы теңдестірілген магниттік өнімділікті және тұрақты индуктивті сипаттамаларды қамтамасыз ете отырып, магниттік жоғалтуды азайтуға көмектеседі. Бұл оңтайландырылған құрылым тұрақты электрлік өнімділікті және үздіксіз пайдалану кезінде сенімді жұмысты қолдайды.
Шкафтар мен жабдықтың әртүрлі орналасуларын, соның ішінде IP00 ашық құрылымдарын, IP20 қорғаныш қоршауларын, тік орнатуды және көлденең орнатуды орналастыру үшін әртүрлі орнату конфигурациялары қол жетімді. Қол жетімді шкаф кеңістігіне, жабдық құрылымына және арнайы жоба талаптарына сәйкес реттелетін өлшемдер де берілуі мүмкін.
Dufew Load Reactor ерітінділері келесі жағдайларда кеңінен қолданылады:
| Қолданба өрісі | Тұтынушы талабы |
|---|---|
| Ұзақ қашықтыққа қозғалтқышты жетек жүйелері | Кабель әсерлерін азайтып, беріліс тұрақтылығын жақсартыңыз |
| Өнеркәсіптік сынау жабдықтары | Шығу тогының тұрақтылығын және өлшеу сенімділігін жақсарту |
| Порт крандар және жүк көтергіш жабдықтар | Жүктеме жиі өзгерген кезде сенімді жұмысты қамтамасыз етіңіз |
| Лифт жетек жүйелері | Жеделдету және баяулау кезінде жетек тұрақтылығын жақсартыңыз |
| Сорғылар мен желдеткіш жүйелер | Enhance continuous operating performance |
| Прокат стандары мен тау-кен жабдықтары | Ауыр өнеркәсіптік қолданбаларды қолдау |
| Сервожетекті жүйелер | Автоматтандыру жабдығындағы электрлік тұрақтылықты жақсарту |
| Қолдану шарты | Ұсыныс |
|---|---|
| Мотор кабелінің қашықтығы 50 метрден асады | Ұсынылады |
| Кабельдің бөлінген сыйымдылығы жұмысқа әсер етеді | Ұсынылады |
| Инвертордың шамадан тыс ток ақаулары жиі орын алады | Ұсынылады |
| Мотор жүктемесі жиі өзгереді | Ұсынылады |
| Жоғары жиілікті кедергі жабдыққа әсер етеді | Ұсынылады |
| Үздіксіз ауыр жұмыс қажет | Ұсынылады |
Дұрыс таңдау VFD параметрлерін, кабель жағдайларын және қозғалтқыш жүктеме талаптарын ескеруі керек. Бұл факторлар сәйкес электрлік сипаттамалар мен реактор конфигурациясын анықтауға көмектеседі.
Номиналды кернеуді, шығыс тогын, қозғалтқыш қуатын және жұмыс жиілігін қарастырыңыз. Бұл параметрлер тұрақты жұмысты қамтамасыз ету үшін VFD және қозғалтқыш жүйесіне сәйкес болуы керек.
Cable length and type are important, especially for motors installed far from the VFD. The installation environment and distributed capacitance should also be considered when selecting the reactor.
Жұмыс жағдайларын, жүктеменің өзгеруін, үздіксіз жұмыс талаптарын және қажетті қорғаныс деңгейін бағалау керек. Жиі жеделдету, баяулау немесе айнымалы жүктемелер сенімдірек конфигурацияны қажет етуі мүмкін.
Dufew қолдану шарттарына, орнату талаптарына, электрлік параметрлерге және тұтынушы сипаттамаларына негізделген теңшелген реактор конструкцияларын ұсынады.
Мысал: CAL-4321-0250-EISA
| Код | Сипаттама |
|---|---|
| КАЛ | Айнымалы ток реакторларының сериясы |
| 4 | Кернеу деңгейі (2=220В, 4=380В, 6=690В) |
| 3 | Үш фаза |
| 2 | Жүктеме реакторының түрі |
| 1 | Кернеудің төмендеуі (1%=1%, 2%=2%) |
| 0250 | Номиналды ток (250А) |
| Е.И | Негізгі құрылым |
| S/W | Орнату құрылымы (тік/көлденең) |
| Кондиционер | Орам материалы (алюминий/мыс) |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | VFD жүктеме реакторы |
| Орнату орны | VFD шығысы мен қозғалтқыш арасында |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номиналды ток | 5A--3800A |
| Жиілік | 50Гц / 60Гц / 500Гц-ке дейін теңшелген |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Шамадан тыс жүктеме сыйымдылығы | 60 секунд ішінде 1,5 есе номиналды ток |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Қорғаныс класы | IP00 / IP20 |
| Температура класы | T40 |
| Оқшаулау класы | F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Шу деңгейі | ≤65дБ |
| Қызмет мерзімі | ≥15 жыл |
| Өндіріс стандарттары | IEC289 / GB10229 / JB9644 |
Dufew Electric реакторлар, резисторлар, тежеу жүйелері, трансформаторлар және теңшелген қуат электроникасының шешімдеріне маманданған. Оның өндіріс процесі кремний болат өзегін өңдеуді, дәл орауды, вакуумды сіңдіруді, жоғары температурада емдеуді және электрлік өнімділікті сынауды қамтиды.
Сапаны бақылау өнімнің сенімді жұмысын қамтамасыз ету үшін оқшаулау кедергісін, кернеуді, температураның жоғарылауын және электрлік өнімділікті тексеруді қамтиды.
Dufew әртүрлі өнеркәсіптік талаптар үшін теңшелген электр дизайнын, OEM өндірісін, техникалық құжаттаманы және қолданбалы инженерияны қолдайды.
Dufew өнімдері танылған өнеркәсіптік талаптарға сәйкес шығарылады, соның ішінде:
- ISO 9001 сапа менеджменті жүйесі
- CE сәйкестігі
- IEC 289
- GB10229
- JB9644
Dufew өнім өлшемдеріне, салмағына және тасымалдау талаптарына сәйкес кәсіби экспорттық қаптама шешімдерін ұсынады.
Қаптама мыналарды қамтиды:
- соққыға төзімді қорғаныс
- теңізде тасымалдау үшін ылғалдан қорғау
- Экспорттық стандартты ағаш қораптар
- жөнелту алдындағы тексеру жазбалары
Бұл шаралар қауіпсіз жеткізуді және орнатудан кейін сенімді жұмысты қамтамасыз етеді.
| Салыстыру | Жүктеме реакторы | Шығу реакторы |
|---|---|---|
| Негізгі мақсат | Жүктеме жағындағы тұрақтылықты жақсартыңыз және кабель әсерлерін азайтыңыз | Қозғалтқыш оқшаулауындағы PWM кернеуінің кернеуін азайтыңыз |
| Негізгі алаңдаушылық | Кабель сыйымдылығы, токтың ауытқуы, жүйенің тұрақтылығы | dv/dt кернеуі және кернеудің секіруі |
| Типтік қолданба | Ұзын кабельдік жүйелер, ауыспалы жүктемелер, ауыр жүкті жабдықтар | Қозғалтқышты қорғау және толқын пішінін жақсарту |
| Орнату орны | VFD шығыс жағы | VFD шығыс жағы |
| Таңдау факторлары | Кабель ұзындығы, жүктеме сипаттамалары, жүйе тұрақтылығы | Қозғалтқышты оқшаулау, коммутация кернеуі, кернеудің көтерілу жылдамдығы |
Ол әдетте қозғалтқыш кабелінің қашықтығы ұзақ болғанда, кабель сипаттамалары жүйенің жұмысына әсер еткенде, инверторлық қорғаныстың үзілісі пайда болғанда немесе өзгеретін жүктемелер кезінде жақсартылған электр тұрақтылығы қажет болғанда қолданылады.
Екеуі де VFD шығыс жағында орнатылған, бірақ олар әртүрлі қолданба мақсаттарына қызмет етеді. Бұл өнім негізінен ұзын кабель жағдайларында, өзгеретін жүктемелерде және талап етілетін өндірістік ортада жүйе тұрақтылығын жақсартады, ал шығыс реакторы PWM кернеуінің кернеуін азайтуға және қозғалтқыш оқшаулауын қорғауға көбірек көңіл бөледі. Соңғы таңдау кабель ұзындығына, қозғалтқыш сипаттамаларына және жұмыс жағдайларына байланысты.
Иә. Жоғары жиілікті бұзылуларды азайту және ток тұрақтылығын жақсарту арқылы ол қозғалтқыш жұмысы кезінде электромагниттік шуды және дірілді азайтуға көмектеседі.
Иә. Dufew арнайы өнеркәсіптік қолданбаларға сәйкес кернеуді, токты, кернеудің төмендеуін, орама материалын, орнату құрылымын және қорғаныс талаптарын қамтитын теңшелген шешімдерді ұсынады.
Dufew Electric кәсіби өндірістік мүмкіндіктермен, теңшелген инженерлік қызметтермен және қатаң сапаны бақылаумен қолдау көрсетілетін өнеркәсіптік VFD қолданбалары үшін сенімді шешімдерді ұсынады. Ұзақ қашықтықтағы қозғалтқыш жүйелерінен бастап ауыр салмақты өнеркәсіптік жабдыққа дейін шешімдер жүйе тұрақтылығын жақсартуға және сенімді жұмысты қолдауға арналған.
Реактордың бейімделген дизайны және OEM ынтымақтастығы үшін Dufew Electric компаниясына хабарласыңыз.
