Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

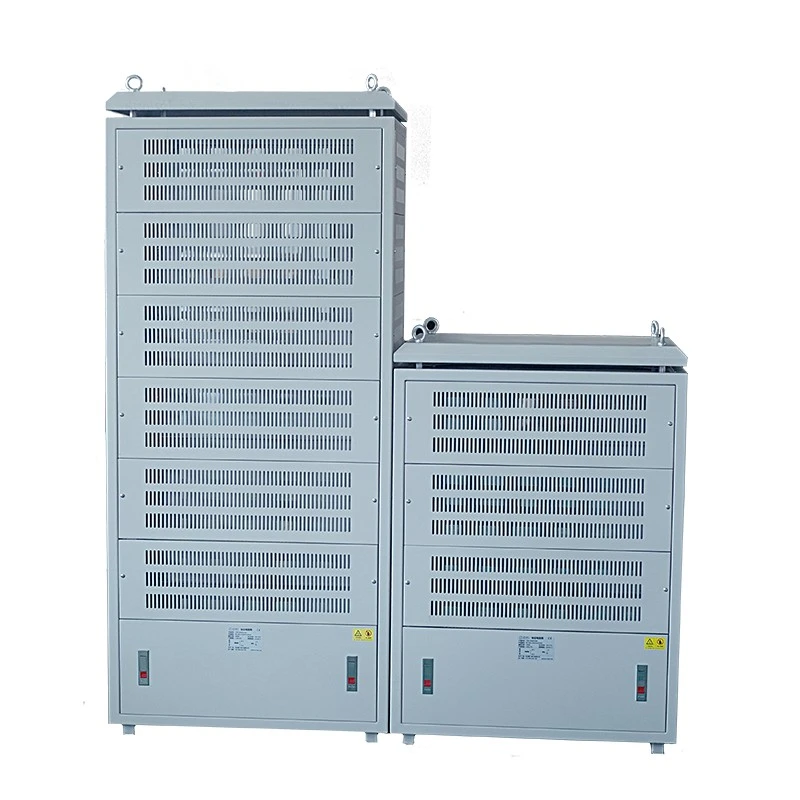

Dufew электрлі гофрленген резистор шкафы - тұрақты және тиімді электр энергиясын таратуды қажет ететін қолданбаларға арналған еденге орнатылған жоғары қуатты резисторлар жинағы.
Кәдімгі резисторлық қораптардан айырмашылығы, шкаф модульдік көп қабатты құрылымды қабылдайды, онда бірнеше гофрленген резистор қондырғылары тот баспайтын болаттан жасалған өткізгіш жолақтар мен мыс шиналар арқылы қосылады. Бұл дизайн қуатты кеңейту мүмкіндігін, жылуды бөлуді, техникалық қызмет көрсету тиімділігін және жұмыс сенімділігін жақсартады.
Резисторлық шкаф мыналарды қолдайды:
- Номиналды қуат: 20KW-500KW
- Жұмыс кернеуі: ≤3000V
- Қарсыласу диапазоны: 0,01Ω-1KΩ
- Арнайы қарсылық мәндері және шкаф конфигурациялары
- Табиғи салқындату немесе мәжбүрлі ауаны салқындату опциялары
Гофрленген резисторлық шкаф жоғары қуатты энергияны сіңіруді және қиын жұмыс жағдайында тұрақты жұмыс істеуді қажет ететін өнеркәсіптік тежеу жүйелеріне арналған. 20 кВт-тан 500 кВт-қа дейінгі қуат көрсеткіштерімен ол орташа және жоғары вольтты түрлендіргіш жүйелерге, жиі тежеу циклдарына және жоғары энергияны разрядқа қолдануға жарамды.
Күшейтілген мыс шина қосылымы ток өткізу қабілетін жақсартады, сонымен бірге жұмыс кезінде электрлік шығындарды азайтады, крандарды көтеру жүйелері, портты өңдеу жабдықтары, тау-кен машиналары, болат өндіру желілері және үлкен қозғалтқыш жетек жүйелері сияқты ауыр орталарда сенімді өнімділікті сақтауға көмектеседі.
Dufew Electric жүйенің сенімділігін арттыру және техникалық қызмет көрсетуді жеңілдету үшін модульдік көп қабатты құрылымды қабылдайды. Әрбір резистор қабаты тәуелсіз электр қосылымдарымен, арнайы ауа ағыны арналарымен және жеке ақауларды оқшаулау мүмкіндігімен жобаланған, бұл техниктерге толық жүйеге әсер етпестен нақты бөлімдерді тексеруге немесе ауыстыруға мүмкіндік береді.
Модульдік дизайн сонымен қатар резистор конфигурациясын әртүрлі қуат талаптарына, тежеу циклдарына және болашақ жүйе жаңартуларына сәйкес реттеуге мүмкіндік беретін сыйымдылықты кеңейтудің икемді опцияларын қамтамасыз етеді. Дәстүрлі резисторлық қораптармен салыстырғанда, бұл құрылым техникалық қызмет көрсетудің тоқтап қалу уақытын азайтуға және жабдықтың қолжетімділігін жақсартуға көмектеседі.
Гофрленген резистор элементі жоғары жылдамдықты тежеу операциялары кезінде паразиттік индуктивтілікті азайту және динамикалық жауапты жақсарту үшін оңтайландырылған орама құрылымын қабылдайды. Бұл дизайн электромагниттік кедергілерді азайтуға, кернеудің жоғарылауының әсерін азайтуға және инвертор негізіндегі жетек жүйелері үшін токтың теңгерімді таралуын қамтамасыз етуге көмектеседі.
Жақсартылған электр тұрақтылығымен төмен индуктивті құрылым айнымалы жиілікті жетектерге, регенеративті тежеу жүйелеріне және энергияны жылдам сіңіру және сенімді қорғаныс қажет болатын жоғары қуатты қозғалтқышты басқару қолданбаларына жарамды.
Жоғары қуатты резисторлық жүйелер энергияны разрядтау кезінде айтарлықтай жылу шығарады, бұл үздіксіз жұмыс үшін тиімді жылуды басқаруды қамтамасыз етеді. Dufew Electric ұзақ уақытқа созылатын тежеу циклдері кезінде тұрақты температура өнімділігін сақтау үшін шкафтың ауа ағыны арналарын және жылуды тарату құрылымдарын оңтайландырады.
Салқындату жүйесін табиғи желдетумен, өнеркәсіптік желдеткіштерді пайдаланып мәжбүрлі ауамен салқындатумен немесе жұмыс циклі мен орнату шарттарына сәйкес реттелетін салқындату шешімдерімен конфигурациялауға болады. Үлкен желдету арналары, жылуды біркелкі бөлу және қосымша шаңнан қорғау құрылымдары жергілікті қызып кету қаупін азайтуға және ұзақ мерзімді жұмыс сенімділігін арттыруға көмектеседі.
Гофрленген резистор шкафы негізінен мыналардан тұрады:
| Құрамдас | Функция |
|---|---|
| Гофрленген сымның резисторы | Электр энергиясын жылу энергиясына түрлендіреді |
| Тот баспайтын болаттан жасалған өткізгіш жолақ | Механикалық қолдауды және электр қосылымын қамтамасыз етеді |
| Мыс шинасы | Жоғары ток беруді қамтамасыз етеді |
| Шкафтың корпусы | Қорғау және орнату құрылымын қамтамасыз етеді |
| Салқындату жүйесі | Жұмыс кезінде пайда болатын жылуды кетіреді |
| Температураны қорғау құрылғысы | Қызып кетудің зақымдалуын болдырмайды |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Гофрленген резисторлық шкаф |
| Номиналды қуат | 20КВт-500КВт |
| Жұмыс кернеуі | ≤3000В |
| Қарсыласу диапазоны | 0,01Ω-1КОм |
| Қарсылық дәлдігі | ±3%, ±5%, ±10% |
| Қорғау дәрежесі | IP20 / IP23 Қосымша |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL 94V-2 |
| Стандартты | GB-5792 |
| Салқындату әдісі | Табиғи салқындату / Ауаны мәжбүрлеп салқындату |
Мысал: CRC 100KW 2.7R Дж
| Код | Сипаттама |
|---|---|
| CRC | Гофрленген резисторлық шкаф |
| 100кВт | Номиналды қуат |
| 2,7R | Номиналды қарсылық |
| J | Қарсылық төзімділігі (K=±10%, J=±5%, H=±3%) |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Диэлектрлік күш | 2500VAC / 50Гц / 60S | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат / 5S | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | 10S разряд, 90S аралық цикл | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2 / 90%-95%RH /100сағ | △R≤±(1%R+0,05Ω) |
| Температура циклі | -55℃ / 55℃ /155℃ | Қалыпты зақым жоқ |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Терминалдың күші | 45N / 30S | Босаңсу немесе зақымдану жоқ |
| Дірілге төзімділік | 5-200Гц, 1г | Құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | 350±5℃ / 3S | Қалыпты өзгеріс жоқ |
| Дәнекерлеу қабілеті | 235±5℃ / 5S | Қамту >95% |
Тиісті тежеу резисторының шешімін таңдау электрлік параметрлерді, тежеу жағдайларын және орнату талаптарын кешенді бағалауды талап етеді. Dufew Electric жүйе өнімділігі талаптарына сәйкес келетін сәйкес резистор конфигурациясын ұсыну үшін нақты қолданба ортасын талдайды.
Резистор конфигурациясы қозғалтқыш қуатының номинациясын, инвертор үлгісін, тұрақты шинаның кернеуін және номиналды токты қоса алғанда, жетек жүйесінің негізгі параметрлеріне сәйкес таңдалуы керек. Бұл факторлар қажетті энергияны сіңіру қабілетін және тежеу жүйесімен электрлік үйлесімділікті анықтайды.
Әртүрлі қолданбалар әртүрлі тежеу энергиясының деңгейлерін жасайды. Маңызды ескертпелер тежеу жиілігін, тежеу ұзақтығын, баяулау кезінде пайда болатын энергияны және жұмыс циклінің талаптарын қамтиды. Жиі жеделдету және баяулауы бар қолданбалар әдетте жоғары жылу сыйымдылығын және сенімді салқындату өнімділігін талап етеді.
Қарсылық мәні жүйені қорғау функцияларына әсер етпестен энергияның тиімді таралуын қамтамасыз ету үшін түрлендіргіштің сипаттамаларына, қажетті тежеу моментіне және максималды рұқсат етілген токқа сәйкес болуы керек.
Орнату шарттары шкафтың құрылымы мен салқындату дизайнына тікелей әсер етеді. Таңдау кезінде ішкі немесе сыртқы орнату, қоршаған орта температурасы, желдету жағдайлары және қорғаныс талаптары сияқты факторларды ескеру қажет.
Осы қолданба параметрлеріне сүйене отырып, Dufew Electric тұтынушыларға әртүрлі өнеркәсіптік тежеу жүйелері үшін қолайлы резистор конфигурацияларын таңдауға көмектесу үшін теңшелген инженерлік қолдауды ұсынады.
Dufew электр гофрленген резистор шкафы сенімді энергияны сіңіруді және тұрақты тежеу өнімділігін қажет ететін өнеркәсіптік қолданбаларға арналған. Ол әдетте орта және жоғары вольтты инверторлық жүйелерде, кран және жүк көтергіш жабдықтарда, элеваторларда, прокат стандарында, тау-кен машиналарында, портты өңдеу жүйелерінде, таспалы конвейерлерде, моторды сынау платформаларында және басқа өнеркәсіптік энергияны басқару қолданбаларында қолданылады.
| Салыстыру | Гофрленген резисторлық шкаф | Кәдімгі резисторлық қорап |
|---|---|---|
| Қуат сыйымдылығы | 500 кВт дейін | Әдетте төмен қуат диапазоны |
| Кернеу мүмкіндігі | 3000 В дейін | Негізінен төмен вольтты қолданбалар |
| Құрылымы | Модульдік көп қабатты дизайн | Бірыңғай біріктірілген құрылым |
| Техникалық қызмет көрсету | Жеке модульді ауыстыру | Толық қондырғыға техникалық қызмет көрсету |
| Салқындату | Оңтайландырылған ауа ағынының дизайны | Шектеулі жылу тарату |
| Қолданба | Ауыр өнеркәсіптік жүйелер | Шағын және орта жабдықтар |
Кәсіби қуат электроникасын өндіру мүмкіндігі
Dufew Electric өнеркәсіптік қуат резисторларына, тежеу жүйелеріне, реакторларға, трансформаторларға және қуатты басқару шешімдеріне маманданған.
Кәсіби өндірістік процестермен және электрлік сынақ мүмкіндіктерімен Dufew Electric әлемдік өнеркәсіптік тұтынушылар үшін сенімді резисторлық шкаф шешімдерін ұсынады.
Dufew Electric гофрленген резистор шкафы өнімдеріне арналған кәсіби орау және тасымалдау шешімдерін ұсынады.
Әрбір шкаф ұзақ қашықтыққа тасымалдау кезінде қауіпсіз жеткізуді қамтамасыз ету үшін экспорттық стандартты ағаш қораптармен, күшейтілген бекіту құрылымдарымен және ылғалдан қорғайтын материалдармен сенімді түрде оралған.
Қолжетімді жеткізу әдістеріне мыналар кіреді:
- Теңіз жүктері: үлкен көлемді халықаралық тапсырыстар мен ауыр өнеркәсіптік жабдықтар үшін қолайлы.
- Құрлықтағы тасымалдау: ішкі жеткізу және зауыттан орынға тасымалдау үшін қол жетімді.
- Теміржол көлігі: өнеркәсіптік жабдықты трансшекаралық тасымалдауға жарамды.
- Әуе жүктері: шағын өлшемді немесе ауыстыруға арналған шұғыл тапсырыстар үшін қол жетімді.
Жіберер алдында әрбір гофрленген резистор шкафы тексеріліп, қауіпсіз оралған және халықаралық тасымалдау талаптарына сәйкес дайындалған.
Dufew Electric өнеркәсіптік резисторларға, тежеу жүйелеріне, реакторларға, трансформаторларға және қуатты басқару шешімдеріне назар аударады.
Қарсылық мәндерін, қуат көрсеткіштерін, шкаф құрылымдарын және орнату талаптарын жоба қажеттіліктеріне сәйкес реттеуге болады.
Қатаң материалды таңдау, өндірісті бақылау және сынақ процедуралары қатаң өндірістік ортада тұрақты жұмысты қамтамасыз етеді.
Dufew Electric кәсіби техникалық қызмет көрсету және жеткізу қолдауымен бүкіл әлем бойынша OEM тұтынушыларына, дистрибьюторларына және өнеркәсіптік пайдаланушыларына қолдау көрсетеді.
Dufew Electric материалды тексеруді, электрлік сынақтарды және соңғы өнімді тексеруді қоса алғанда, өндіріс процесінде қатаң сапаны бақылау процедураларын сақтайды.
Біздің гофрленген резистор шкафының өнімдеріне мыналар қолдау көрсетеді:
- ISO 9001 сапа менеджменті жүйесінің сертификаты
- CE сертификаты
- Өнімді сынау есептері
- Электр өнімділігін тексеру жазбалары
Бұл сертификаттар мен сапа құжаттары жаһандық өнеркәсіптік қолданбаларға сенімді өнімділікті, қауіпсіздікті және сәйкестікті қамтамасыз етеді.
Бұл өнім негізінен өнеркәсіптік тежеу жүйелерінде, инверторлық қолданбаларда және қозғалтқыш жетек жабдықтарында жоғары қуатты энергияны бөлу үшін қолданылады. Ол электрлік электр жүйелерін шамадан тыс кернеу мәселелерінен қорғауға көмектесу үшін қозғалтқыштың баяулауы кезінде пайда болатын қалпына келтіретін энергияны сіңіреді.
Dufew Electric әртүрлі өнеркәсіптік қолдану талаптарына, соның ішінде тежеу жиілігіне, энергияны сіңіру қажеттіліктеріне және жұмыс жағдайларына сәйкес 20 кВт-тан 500 кВт-қа дейінгі қуат көрсеткіштерімен теңшелген шешімдерді ұсынады.
Иә. Dufew Electric арнайы техникалық талаптар негізінде қарсылық мәндерін, қуат сыйымдылығын, шкаф өлшемдерін, салқындату әдістерін және орнату құрылымдарын реттей алады.
Ол крандарда, элеваторларда, тау-кен жабдықтарында, прокат стандарында, порт машиналарында, конвейерлерде және энергияны сенімді сіңіруді қажет ететін басқа да ауыр салмақты өнеркәсіптік жүйелерде кеңінен қолданылады.
Dufew Electric applies low-inductance resistor design, copper busbar connections, temperature protection systems, and strict quality inspection procedures to maintain stable performance during long-term operation.
Иә. Dufew Electric бүкіл әлем бойынша OEM тұтынушылары, дистрибьюторлары және өнеркәсіптік пайдаланушылары үшін, соның ішінде техникалық қолдау мен жоба байланысы үшін теңшелген қуат электроникасының шешімдерін ұсынады.
Салқындату дизайнын жылу өндіруге, жұмыс цикліне және орнату ортасына сәйкес өнеркәсіптік желдеткіштерді пайдаланып табиғи желдету немесе мәжбүрлі ауа салқындату арқылы конфигурациялауға болады.
