Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

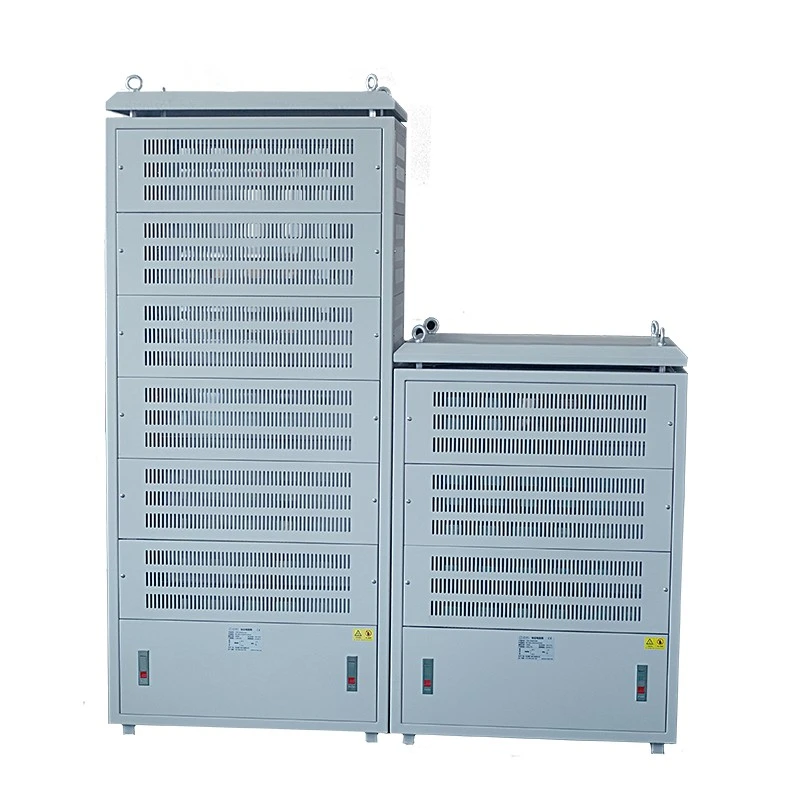

Инверторлық тежеу резисторының шкафы айнымалы жиілікті жетегі (VFD) регенеративті тежеу қолданбаларында қолданылатын маңызды компонент болып табылады.
Жиілік түрлендіргішімен басқарылатын қозғалтқыш жылдам баяулағанда, қозғалтқыш регенеративті жұмысқа кіріп, электр энергиясын түрлендіргіш тұрақты шинасына қайтаруы мүмкін. Бұл қалпына келтірілген энергия тұрақты шинаның кернеуін арттырады.
Артық энергияны тиімді шығару мүмкін болмаса, инверторлық жүйеде:
- тұрақты шинаның асқын кернеу сигналдары
- Күтпеген түрлендіргіштің тоқтауы
- Тежеу сәтсіздігі
- Жабдық тиімділігінің төмендеуі
- Қуат модульдерінің ықтимал зақымдалуы
Dufew электрлік инвертор тежеу резисторының шкафы қалпына келтірілген энергияны қауіпсіз тұтыну және инвертордың тұрақты жұмысын қамтамасыз ету үшін тежеу блогымен бірге жұмыс істейді.
Тежеу процесі кезінде:
1. Қозғалтқыш баяулау кезінде қалпына келтіретін энергияны жасайды.
2. Тежеу блогы тұрақты шинаның жоғары кернеуін анықтайды.
3. Тежеу резисторының шкафы тежеу тізбегіне қосылған.
4. Резистор электр энергиясын жылу энергиясына түрлендіреді.
5. Шкафтың салқындату құрылымы пайда болған жылуды жояды.
Бұл бақыланатын энергия шығыны процесі жиі жеделдету, баяулау және төтенше тежеу циклдері кезінде тұрақты жұмысты сақтауға көмектеседі.
Жалпы мақсаттағы резисторлық шкафтардан айырмашылығы, инверторлық тежегіш резистор шкафы толық жетек жүйесімен дәл сәйкестендіруді талап етеді.
Резисторды дұрыс таңдамау мыналарға әкелуі мүмкін:
- Тежеу моменті жеткіліксіз
- резистордың шамадан тыс температурасы
- Қысқартылған қызмет мерзімі
- Инвертордың тұрақсыз жұмысы
- Тежеу тиімділігінің төмендеуі
Dufew Electric тежеу резисторының шкафын жобалау алдында нақты жұмыс жағдайларын бағалайды.
Негізгі таңдау параметрлері мыналарды қамтиды:
| Таңдау факторы | Дизайнға әсері |
|---|---|
| Инвертор кернеуі | Оқшаулау талаптарын және резистор конфигурациясын анықтайды |
| Мотор қуаты | Энергияны сіңіру қабілетін анықтайды |
| Тежеу жиілігі | Жылулық дизайнға және резистордың сыйымдылығына әсер етеді |
| Инерцияны жүктеңіз | Регенеративті энергия деңгейін анықтайды |
| Тежеу уақыты | Шамадан тыс жүктеу мүмкіндігіне әсер етеді |
| Жұмыс циклі | Үздіксіз немесе үзіліспен жұмыс істеуді анықтайды |
| Орнату ортасы | Шкаф құрылымы мен салқындату әдісіне әсер етеді |
Инженерлік негізде таңдау арқылы Dufew Electric нақты қолдану талаптарына сәйкес келетін тежеу резисторы шешімдерін ұсынады.
Ауыр өнеркәсіптік жабдықта қозғалтқыштар жиі өзгеретін жүктеме жағдайында жұмыс істейді.
Кезінде:
- Жылдам баяулау
- Төтенше тоқтату
- Ауыр жүктемені төмендету
- Жиі бастау-тоқтату циклдары
қозғалтқыш айтарлықтай қалпына келтіретін энергияны жасай алады.
Тиімді энергияны сіңіру құрылғысы болмаса, бұл энергия түрлендіргіштің тұрақты шинасында жиналады және кернеудің жоғарылауын тудырады.
Dufew электрлік инверторлық тежеу резисторының шкафы регенеративті электр энергиясын жылуға түрлендіру арқылы басқарылатын разряд жолын қамтамасыз етеді.
Артықшылықтары мыналарды қамтиды:
- Тұрақты шинаның кернеуінің төмендеуі
- Жақсартылған инвертор қорғанысы
- Неғұрлым тұрақты тежеу өнімділігі
- Күтпеген өшіру қаупі төмендеді
Dufew Electric динамикалық тежеу қолданбалары үшін арнайы әзірленген, жиі тежеу жағдайында сенімді энергияны сіңіру өнімділігін қамтамасыз ететін модульді гофрленген резистор жинақтарын пайдаланады.
Гофрленген резистор элементтері үлкен жылу диссипациялау бетімен, жоғары қуат тығыздығымен, тұрақты қарсылық өнімділігімен және қайталанатын тежеу циклдері үшін жарамдылықпен ерекшеленеді.
Шкаф сенімді өткізгіш құрылымдар мен мыс шиналар арқылы бірнеше резисторлық модульдерді біріктіреді. Әрбір резистор қабаты тәуелсіз электр қосылымдарымен, арнайы жылу тарату кеңістігімен, күшейтілген өткізгіш құрылымдармен және температураны бақылау қорғанысымен жасалған.
Модульдік дизайн бірнеше артықшылықтарға ие:
Бірнеше резисторлық модульдер тежеу энергиясын біркелкі таратады, жеке құрамдас бөліктерге жылу кернеуін азайтады және үздіксіз жұмыс кезінде тұрақты тежеу өнімділігін сақтайды.
Резистордың сыйымдылығын қозғалтқыш қуатына, тежеу жиілігіне, жүктеме сипаттамаларына және жұмыс циклінің талаптарына сәйкес реттеуге болады.
Бір резисторлық модуль тексеруді немесе ауыстыруды қажет етсе, техниктер зақымдалған бөлікке толық корпусты ауыстырмай-ақ қызмет көрсете алады, бұл техникалық қызмет көрсету уақыты мен құнын азайтады.
Жылуды басқару тежегіш резисторды жобалаудағы ең маңызды факторлардың бірі болып табылады. Жиі тежеу циклдары кезінде температураның шамадан тыс жоғарылауы қарсылық мәнінің өзгеруіне, тежеу тиімділігінің төмендеуіне, компоненттердің ескіруіне және қызмет ету мерзімінің қысқаруына әкелуі мүмкін.
Dufew Electric нақты жұмыс жағдайларына сәйкес жылуды басқару шешімдерін әзірлейді. Шкаф оңтайландырылған ауа ағыны арналарын, тәуелсіз желдету кеңістігін, бүйірлік сору салқындату құрылымдарын, мәжбүрлі салқындату желдеткіштерін және температураны қорғау құрылғыларын қамтуы мүмкін.
Инверторлық бөлмелер мен ықшам электр қондырғылары үшін бүйірлік сорғышты салқындату инверторлық жабдықтың айналасындағы ыстық ауа айналымын азайтуға, электр бөлмесінің жылуды басқаруды жақсартуға және басқару шкафтарының жанында жылудың жиналуын болдырмауға көмектеседі.
Салқындату шешімдерін тежеу жиілігіне, орнату кеңістігіне, үздіксіз жұмыс талаптарына және қоршаған орта жағдайларына сәйкес реттеуге болады.
Әртүрлі өнеркәсіп орындарында орнатудың әртүрлі шектеулері бар. Dufew Electric тұтынушылардың талаптары мен қолдану шарттарына сәйкес реттелетін шкаф құрылымдарын қолдайды.
Еденді орнату электр бөлмелері, өндірістік басқару аймақтары, жабдық бөлмелері және жетек жүйесі бөлмелері үшін жарамды.
Оның артықшылықтары техникалық қызмет көрсетуге оңай қол жеткізуді, тұрақты орнату құрылымын және үлкен қуат жүйелеріне жарамдылығын қамтиды.
Бүйірлік орнату шектеулі орнату кеңістігі, біріктірілген жабдық жүйелері және ықшам электр схемалары бар қолданбалар үшін қолайлы.
Теңшеу опциялары шкаф өлшемдерін, кабельді енгізу бағытын, орнату құрылымын және салқындату конфигурациясын қамтиды.
Dufew тежеу резисторлық шкафтары жиілік түрлендіргіш тежеу жүйелеріне, регенеративті энергияны сіңіруге, қозғалтқыштың баяулауын басқаруға және динамикалық тежеу қолданбаларына арналған.
Жүйе 20 кВт-тан 500 кВт-қа дейінгі қуат диапазондарын және ≤ 3000 В-қа дейінгі жұмыс кернеуін қолдайды, бұл оны орташа және жоғары қуатты инвертор қолданбалары үшін қолайлы етеді.
Шкаф ток өткізу қабілетін жақсарту, қосылым жоғалуларын азайту және тұрақты жоғары жүктеме жұмысын қамтамасыз ету үшін күшейтілген мыс шиналарды, тот баспайтын болаттан жасалған өткізгіш құрылымдарды және оңтайландырылған ішкі сым конструкцияларын қабылдайды.
Шкаф ұзақ мерзімді жұмыс кезінде қауіпсіздік пен сенімділікті арттыру үшін температураны қорғау қосқыштарын, салқындатқыш желдеткіштерді, қорғаныс терминалдарын және реттелетін қоршау құрылымдарын біріктіре алады.
Dufew электрлік инверторлық тежеу резисторлық шкафы регенеративті энергияны сенімді басқаруды қажет ететін өнеркәсіптік жүйелерде кеңінен қолданылады.
| Қолданба | Equipment | Негізгі талап |
|---|---|---|
| Порт жабдығы | Крандар, көтеру жүйелері | Жиі тежеу және ауыр жүктеме энергияны сіңіру |
| Тау-кен жүйелері | Шахталық көтергіштер, жүк көтеру жабдықтары | Жоғары инерция жүктемені бақылау және үздіксіз жұмыс |
| Лифт жүйелері | Өнеркәсіптік элеваторлар, көтеру платформалары | Қайталанатын жеделдету және тежеу циклдары |
| Болат өнеркәсібі | Прокат стандары, ауыр жетектер | Жоғары жиілікті регенеративті тежеу |
| Өнеркәсіптік машиналар | Үлкен қозғалтқыш жүйелері | Инвертордың тұрақты жұмысы |
| Сынақ жүйелері | Моторды сынау платформалары | Бақыланатын кедергі жүктемесін сіңіру |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Инверторлық тежеу резисторының шкафы |
| Қолданба | VFD регенеративті тежеу жүйесі |
| Резистор элементі | Гофрленген резистор |
| Қуат диапазоны | 20КВт-500КВт |
| Жұмыс кернеуі | ≤3000В |
| Қарсыласу диапазоны | 0,01Ω-1КОм |
| Қарсылық дәлдігі | ±3% / ±5% / ±10% |
| Қорғау дәрежесі | IP20/IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Анықтамалық стандарт | GB-5792 |
Мысал: CRC 100KW 2.7R Дж
| Код | Сипаттама |
|---|---|
| CRC | Тежеу резисторының шкафы |
| 100кВт | Номиналды қуат |
| 2,7R | Номиналды қарсылық |
| J | Қарсылық дәлдігі (K=±10%, J=±5%, H=±3%) |
Жіберер алдында Dufew Electric өнімнің сенімділігін тексеру үшін электрлік және механикалық сынақтан өткізеді.
| Сынақ элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC/50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат 5S | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік операция | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2 /90%-95%RH/100сағ | △R≤±(1%R+0,05Ω) |
| Температура циклі | -55℃,55℃,155℃ циклдері | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын зақым жоқ |
Әрбір VFD тежеу қолданбасының әртүрлі жұмыс жағдайлары мен өнімділік талаптары бар. Dufew Electric арнайы жүйе параметрлеріне, орнату жағдайларына және жұмыс орталарына негізделген инженерлік бағалауды және теңшелген шешімдерді ұсынады.
Тежеу резисторының конфигурациясы инвертор кернеуін, қозғалтқыш қуатын, тежеу жиілігін, тежеу уақытын және жұмыс циклін қоса алғанда, жетек жүйесінің негізгі параметрлеріне сәйкес жасалған.
Шкафтың дұрыс дизайны мен сенімді жұмысын қамтамасыз ету үшін орнату талаптары мұқият қарастырылады, оның ішінде шкаф өлшемдері, салқындату талаптары, ішкі немесе сыртқы орта және кабельді қосу талаптары.
Әртүрлі жұмыс жағдайлары үздіксіз тежеу, апаттық тоқтату және жиі жеделдету немесе баяулау қолданбалары сияқты әртүрлі тежеу шешімдерін талап етеді.
Осы параметрлерге сүйене отырып, Dufew Electric әртүрлі қолданбалы талаптарға сай келетін тежеу резисторының конфигурациялары мен шкаф құрылымдарын жобалайды.
Dufew Electric тежеу резисторының толық шешімдерін қамтамасыз ету үшін резистор элементтерін өндіруді, шкафты құрастыруды, жылу дизайнын, электрлік сынақтарды және инженерлік қолдауды біріктіреді.
Бұл біріктірілген өндірістік мүмкіндік құрамдастарды өндіруден түпкілікті жеткізуге дейін тұрақты өнім сапасын қамтамасыз етуге көмектеседі.
Резисторды құрастыру процесі тұрақты өнімділікті қамтамасыз ету үшін гофрленген резистор элементін өндіруді, кедергіні тексеруді және электр қосылымын құрастыруды қамтиды.
Шкафтарды біріктіру сенімді жұмыс үшін резистор қабатын орнатуды, мыс шинасын құрастыруды, қорғаныс құрамдастарын орнатуды және салқындату жүйесін біріктіруді қамтиды.
Әрбір тежеу резисторының шкафы жеткізілім алдында қарсылық дәлдігі, оқшаулау өнімділігі, электр қосылымының сенімділігі және механикалық құрастыру сапасы үшін тексеріледі.
Dufew Electric өнімнің тұрақты өнімділігі мен сенімді жұмысын қамтамасыз ету үшін құрылымдық сапаны басқару процедураларын сақтайды.
Сапа құжаттарына мыналар жатады:
- ISO9001 сапа менеджменті жүйесінің сертификаты
- CE сертификаты
- Өнімді сынау есептері
- Зауыттық тексеру жазбалары
Техникалық құжаттар мен тексеру есептері жобаның нақты талаптарына сәйкес берілуі мүмкін.
Dufew Electric өнеркәсіптік электр жабдықтарын кәсіби тасымалдауға дайындықты қамтамасыз етеді, әрбір тежегіш резисторлық шкафтың жөнелту кезінде дұрыс қорғалуын және жеткізілгеннен кейін орнатуға дайын болуын қамтамасыз етеді.
Орау процесі экспорттық стандартты ағаш қаптаманы, ылғалдан қорғауды, ішкі бекіту құрылымдарын және тасымалдау қауіпсіздігін жақсарту үшін өнімнің сәйкестендіру белгілерін қамтиды.
Жеткізу алдында инженерлер тұтынушы орнында біркелкі орнатуды және іске қосуды қамтамасыз етуге көмектесу үшін шкаф өлшемдері, өнімнің салмағы, көтеру талаптары және орнату ақпараты сияқты маңызды мәліметтерді растайды.
Қозғалтқыштың баяулауы кезінде регенеративті энергия инвертордың тұрақты шинасының кернеуін арттырады. Тежеу резисторының шкафы осы артық энергияны сіңіреді және жылуға айналдырады, бұл инвертордың шамадан тыс кернеу ақауларының алдын алуға және жүйенің тұрақты жұмысын сақтауға көмектеседі.
Таңдау инвертор кернеуі, қозғалтқыш қуаты, тежеу жиілігі, жүктеме инерциясы, тежеу уақыты, қарсылық мәні және жұмыс циклі сияқты көптеген факторларға байланысты. Бұл параметрлер қолайлы резистор конфигурациясын және жылу дизайнын анықтайды.
Иә. Dufew Electric тежегіш резистор шкафтарын әртүрлі VFD жүйелерімен үйлесімділікке мүмкіндік беретін арнайы инвертор брендтерінен гөрі электрлік параметрлерге және қолдану талаптарына сәйкес жобалайды.
Иә. Модульдік гофрленген резистор құрылымы және оңтайландырылған жылуды басқару дизайны қайталанатын жеделдету және тежеу циклдері үшін әзірленген, бұл оларды өнеркәсіптік қолданбаларға қолайлы етеді.
Иә. Dufew Electric әртүрлі жүйе талаптарына сәйкес реттелетін шешімдерді ұсынады, соның ішінде қуат рейтингі, қарсылық мәні, кернеу деңгейі, шкаф өлшемдері, салқындату дизайны және орнату құрылымы.
Сәйкес шешімді қамтамасыз ету үшін тұтынушылар инвертор кернеуі, қозғалтқыш қуаты, тежеу жиілігі, жұмыс циклі, орнату ортасы және қажетті қарсылық мәні сияқты қолданба туралы мәліметтерді ұсынуы керек.
Иә. Dufew Electric әртүрлі өнеркәсіптік жобаларды қолдау үшін инженерлік бағалауды, техникалық құжаттарды, сынақ есептерін және теңшелген тежеу резисторының шешімдерін ұсынады.
Әртүрлі VFD жүйелері әртүрлі тежегіш резистор конфигурацияларын қажет етеді. Dufew Electric инвертор параметрлеріне, қозғалтқыш сипаттамаларына, тежеу талаптарына, орнату жағдайларына және жылуды басқару қажеттіліктеріне негізделген инверторлық тежеу резисторы шкафының теңшелген шешімдерін ұсынады.
Кәсіби резисторларды өндіру мүмкіндігімен, инженерлік қолдауымен және толық сынақ процедураларымен Dufew Electric өнеркәсіптік тұтынушыларға тұрақты өнімділігі бар сенімді регенеративті тежеу жүйелерін жасауға көмектеседі.
Тиісті тежегіш резистор шкафының шешімін алу үшін инвертор және қолданба талаптары туралы Dufew Electric компаниясына хабарласыңыз.
