Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

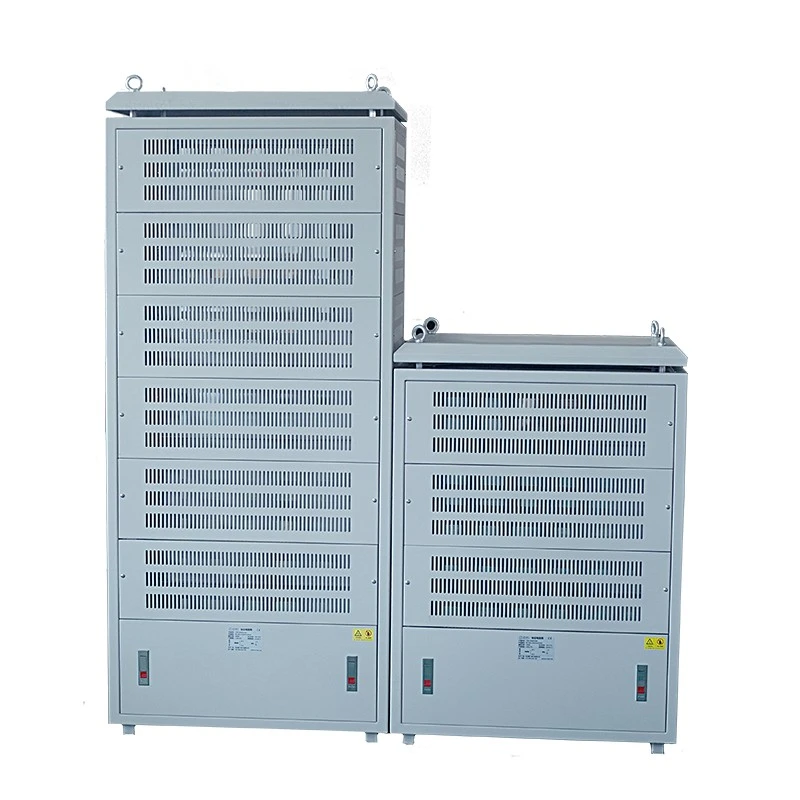

Dufew электр құбырлы резистор шкафы негізгі қыздыру құрамдастары ретінде тығыздалған тот баспайтын болаттан жасалған құбырлы резистор элементтерін пайдалану арқылы осы қиындықтарды шешуге арналған.
Қарсылық сым тот баспайтын болаттан жасалған түтіктің ішіне дәл оралған және тығыздығы жоғары магний оксиді оқшаулағыш материалмен толтырылған, тығыздалған жылыту құрылымын құрайды:
- Қоршаған ортаны қорғауды жақсарту
- Жақсартылған механикалық беріктік
- Тұрақты қарсылық өнімділігі
- Жылудың біркелкі таралуы
Бірнеше құбырлы резистор элементтері тот баспайтын болаттан жасалған өткізгіш құрылымдар арқылы резисторлық қабаттарға жиналады, ал мыс шиналары толық қуатты резисторлық жүйені құру үшін әрбір қабатты қосады.
Кабинет мыналарды қолдайды:
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 20КВт-500КВт |
| Жұмыс кернеуі | ≤3000В |
| Қарсыласу диапазоны | 0,01Ω-1КОм |
| Қарсылық дәлдігі | ±3% / ±5% / ±10% |
Dufew Electric келесіге сәйкес теңшелген конфигурацияларды қамтамасыз етеді:
- Қуат талаптары
- Қарсылық мәні
- Кернеу деңгейі
- Орнату ортасы
- Салқындату талаптары
- Шкафтың өлшемдері
Дәстүрлі ашық резистор элементтері ұзақ мерзімді жұмыс кезінде ылғал, шаң және коррозиялық орта әсер етуі мүмкін.
Dufew құбырлы резистор элементтері ішкі кедергі сымдарын қоршаған орта әсерінен қорғау үшін тығыздалған баспайтын болаттан жасалған түтік құрылымын пайдаланады.
Магний оксиді оқшаулағыш толтыру мыналарды қамтамасыз етеді:
- электрлік оқшаулау
- Тиімді жылу өткізгіштік
- Тұрақты жылу беру
- Ылғалдың әсерін азайтады
Ашық резистор құрылымдарымен салыстырғанда, құбырлы резисторлар сенімділікті жоғарылатады:
- Сыртқы жабдықтар
- Жағалаудағы қолданбалар
- ауыр өнеркәсіптік жүйелер
- Шаңы жоғары орталар
| Салыстыру элементі | Құбырлы резисторлық шкаф | Кәдімгі резистор құрылымы |
|---|---|---|
| Қоршаған ортаны қорғау | Тот баспайтын болаттан жасалған мөрленген түтік ішкі компоненттерді қорғайды | Ылғалға, шаңға және ластануға сезімтал |
| Механикалық беріктік | Дірілге төзімділігі жоғары металл түтік құрылымы | Механикалық әсерден төмен қорғаныс |
| Жылу беру | Құбырлы құрылым арқылы біркелкі жылу өткізгіштік | Біркелкі емес қыздыру қаупі жоғары |
| Қызметтің тұрақтылығы | Үздіксіз өндірістік жұмыс үшін қолайлы | Өнімділікке қоршаған орта көбірек әсер етеді |
| Типтік қолданбалар | Порттар, тау-кен, химия зауыттары, ауыр техника | Жалпы ішкі қолданбалар |
Қиын жағдайларда тұрақты жұмысты қажет ететін қолданбалар үшін құбырлы резисторлық технология сенімдірек шешімді қамтамасыз етеді.
| Талап | Ұсынылатын конфигурация |
|---|---|
| Сыртқы орнату | Жетілдірілген қорғаныс дизайны бар мөрленген құбырлы резистор |
| Жоғары ылғалдылық ортасы | Ылғалға төзімді құрылымы бар тот баспайтын болаттан жасалған құбырлы элемент |
| Ауыр вибрациялық жабдық | Шкафтың күшейтілген құрылымы және механикалық қорғаныс |
| Үздіксіз жұмыс | Оңтайландырылған ауа ағыны және жылуды басқару дизайны |
| Реттелетін қарсылық талабы | Бірнеше құбырлы резистор комбинациясы |
Ауыр өнеркәсіптік жабдықтар, соның ішінде крандар, тау-кен жүйелері және үлкен жетек жүйелері жиі үздіксіз тербеліс пен механикалық кернеу жағдайында жұмыс істейді. Dufew құбырлы резистор элементтері тот баспайтын болаттан жасалған құбыр конструкциясымен, біріктірілген герметикалық құрылымдармен және талап етілетін ортада төзімділікті жақсарту үшін күшті механикалық қорғаныспен жасалған.
Бұл берік құрылым жабдықтың дірілінен, механикалық әсерден және тасымалдау кернеуінен туындаған ақауларды азайтуға көмектеседі, бұл оны ұзақ қызмет ету мерзімі мен пайдалану сенімділігі қажет болатын қолданбаларға қолайлы етеді.
Температураның біркелкі емес таралуы резистордың қартаюын тездетуі және ұзақ мерзімді жұмыс кезінде кедергі тұрақтылығына әсер етуі мүмкін. Құбырлы резистордың дизайны жоғары жылу өткізгіштігі бар металл түтіктер, магний оксиді жылу тасымалдағыш материалдар және оңтайландырылған ауа ағыны қондырғылары арқылы жылу өнімділігін жақсартады.
Шкафтың ішінде әрбір резистор қабаты үздіксіз жұмыс кезінде тұрақты қарсылық мәндерін сақтауға көмектесетін жылудың жиналуын азайту және температураның біркелкі таралуына қол жеткізу үшін тәуелсіз ауа ағыны кеңістігімен жасалған.
Dufew құбырлы резистор шкафы техникалық қызмет көрсету тиімділігі мен жүйе сенімділігін арттыру үшін қабатты резистор жинағы дизайнын қабылдайды.
Әрбір резистор қабатында ақауларды оңай оқшаулау мен жеңілдетілген техникалық қызмет көрсетуді қолдау үшін тәуелсіз өткізгіш қосылымдар, арнайы ауа ағыны жолдары және температура бақылауы бар.
Бір резистор бөлімі тексеруді қажет еткенде, зақымдалған модульге бүкіл шкафты алмай-ақ техникалық қызмет көрсетуге болады, бұл жабдықтың тоқтап қалу уақытын азайтуға көмектеседі.
Толығымен жабылған металл түтік құрылымы ылғалдан, шаңнан және майдың ластануынан қорғауды қамтамасыз етеді, бұл оны өндірістік орталарға жарамды етеді.
Тығыздығы жоғары магний оксиді оқшаулағыш толтыруды пайдалану жылу өткізгіштігін жақсартады, қызып кету қаупін азайтады және үздіксіз жұмыс кезінде тұрақты резистор өнімділігін қолдайды.
Тот баспайтын болаттан жасалған түтік конструкциясы және күшейтілген дірілге төзімділігі бар резистор құрылымы ауыр өнеркәсіптік жабдықтар мен қатал жұмыс жағдайлары үшін жарамды.
Бірнеше құбырлы резистор комбинациясы қолданба талаптарына сәйкес конфигурациялануы мүмкін, қуат қуаты 500 кВт-қа дейін қолдау көрсетеді және теңшелген қарсылық мәндері.
Шкаф стандартты IP20/IP23 қорғау деңгейлерімен қол жетімді, ал жоғары қорғаныс деңгейлері жобаның арнайы талаптарына сәйкес қамтамасыз етілуі мүмкін.
Dufew электр құбырлы резистор шкафы күрделі жұмыс жағдайында сенімді резистор өнімділігін қажет ететін өнеркәсіптік жүйелерге арналған.
| Қолданба | Типтік жабдық | Экологиялық қиындықтар | Құбырлы резистордың артықшылықтары |
|---|---|---|---|
| Порт және теңіз жабдығы | Порт крандар, көтеру жүйелері, жағалау жабдықтары | Тұз спрейі, ылғалдылық, діріл | Коррозияға төзімділік және механикалық төзімділік |
| Тау-кен жабдықтары | Көтергіш жүйелер, ауыр жүк жетектері | Шаң, діріл, үздіксіз жұмыс | Жабық құрылым және тұрақты өнімділік |
| Химия өнеркәсібі | Өндірістік желілер, өндірістік жетек жүйелері | Ылғалдылық және ластану | Қоршаған ортаны жақсырақ қорғау |
| Энергияны сақтау сынағы | Сыртқы сынақ станциялары, энергетикалық жүйелер | Температураның өзгеруі және ұзақ жұмыс істеу | Тұрақты жылу өнімділігі |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Құбырлы резисторлық шкаф |
| Жылыту элементі | Тот баспайтын болаттан жасалған құбырлы резистор |
| Қуат диапазоны | 20КВт-500КВт |
| Жұмыс кернеуі | ≤3000В |
| Қарсыласу диапазоны | 0,01Ω-1КОм |
| Қарсылық дәлдігі | ±3% / ±5% / ±10% |
| Қорғау дәрежесі | IP20/IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Анықтамалық стандарт | GB-5792 |
Мысал: CRC 100KW 2.7R Дж
| Код | Сипаттама |
|---|---|
| CRC | Құбырлы резисторлық шкаф |
| 100кВт | Номиналды қуат |
| 2,7R | Номиналды қарсылық |
| J | Қарсылық дәлдігі (K=±10%, J=±5%, H=±3%) |
Dufew Electric жеткізу алдында өнімнің сенімді жұмысын қамтамасыз ету үшін электрлік және механикалық тексеруді жүзеге асырады.
| Сынақ элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC/50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат 5S | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Цикл жұмысы | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2 / 90%-95%RH /100сағ | △R≤±(1%R+0,05Ω) |
| Температура циклі | -55℃,55℃,155℃ циклдері | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын зақым жоқ |
| Сынақ элементі | Шарт | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N/30S | Ешқандай бос |
| Дірілге төзімділік | 5-200Гц,1г,98м/С² | Құрылымдық зақым жоқ |
Түтікшелі резистор шкафын таңдамас бұрын тұтынушылар резистор конфигурациясының нақты қолданбаға сәйкес келетініне көз жеткізу үшін жұмыс ортасын, электр талаптарын және орнату шарттарын ескеруі керек.
Таңдау кезінде орнату орны, ылғалдылық жағдайлары, шаң немесе коррозиялық әсер және әртүрлі өндірістік жағдайларда сенімді жұмысты қамтамасыз ету үшін діріл талаптары ескерілуі керек.
Тиісті резистор конфигурациясын анықтау үшін номиналды қуатты, жұмыс кернеуін, қарсылық мәнін және жұмыс циклін қамтитын негізгі электрлік параметрлер қажет.
Дұрыс орнату және ыңғайлы жұмыс істеу үшін шкафтың өлшемдерін, салқындату әдісін, кабельді қосу бағытын және техникалық қызмет көрсету кеңістігін ескеру керек.
Dufew Electric осы параметрлерді бағалайды және нақты қолдану жағдайларына негізделген сәйкес құбырлы резистор конфигурацияларын ұсынады.
Dufew Electric - Қытайдағы резисторлар өндірісін, шкафтарды құрастыруды, электрлік сынақтарды және сенімді өнеркәсіптік резисторлық шешімдерді қамтамасыз ету үшін теңшелген инженерлік қолдауды біріктіретін кәсіби электр электроникасының құрамдас өндірушісі.
Өндіріс процесі өнімнің тұрақты өнімділігін қамтамасыз ету үшін дәлдікке төзімді сым орауын, магний оксидін толтыруды, тот баспайтын болаттан жасалған түтіктерді тығыздауды, электрлік өнімділікті сынауды және шкафты біріктіруді қамтиды.
Дәл орама технологиясы дәл қарсылық мәндерін және тұрақты электрлік өнімділікті қамтамасыз етеді.
Магний оксиді жоғары сапалы толтыру тұрақты жұмыс үшін электр оқшаулауын және тиімді жылу өткізгіштігін қамтамасыз етеді.
Тот баспайтын болаттан жабылған түтік құрылымы механикалық беріктікті және қатал өндірістік ортадан қорғауды жақсартады.
Тестілеу процедуралары соңғы құрастыру алдында қарсылық дәлдігін, оқшаулау өнімділігін және жұмыс сенімділігін тексереді.
Шкафты біріктіру резистор қабатын орнатуды, өткізгіш қосылымды құрастыруды, температураны қорғауды орнатуды және толық құрылымдық жинақты қамтиды.
Жеткізу алдында әрбір шкаф кедергі мәнінің дәлдігі, электр қосылымының сенімділігі, механикалық құрастыру сапасы және өнімнің техникалық сипаттамаларына сәйкестігі үшін тексеріледі.
Dufew Electric өнімнің сенімді өнімділігі мен дәйекті өндіріс стандарттарын қамтамасыз ету үшін құрылымдық сапаны бақылау процедураларын сақтайды.
Сапа құжаттарына ISO9001 сапа менеджменті жүйесінің сертификаты, CE сертификаты, өнімді сынау есептері және зауыттық тексеру жазбалары кіреді.
Техникалық құжаттар мен сапа есептері жобаның нақты талаптарына сәйкес берілуі мүмкін.

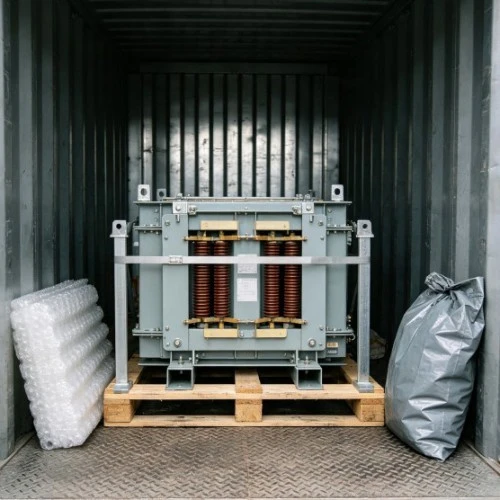

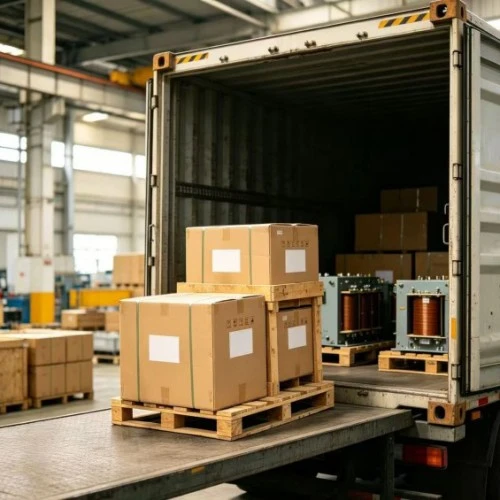

Dufew Electric қауіпсіз жеткізуді және біркелкі орнатуды қамтамасыз ету үшін өнеркәсіптік тасымалдау талаптарына сәйкес құбырлы резисторлық шкафтарды дайындайды.
Қаптамаға экспорттық стандартты қаптама, ылғалдан қорғау, ішкі арматура және өнімнің сәйкестендіру жапсырмалары кіреді.
Жеткізу алдында инженерлер жеткізілгеннен кейін тиімді орнатуды қолдау үшін шкаф өлшемдері, салмағы, көтеру нүктелері және орнату талаптары сияқты маңызды мәліметтерді растайды.
Құбырлы резисторлар ылғалдан, шаңнан, коррозиядан және дірілден жақсырақ қорғайтын, тығыздалған тот баспайтын болаттан жасалған құрылымды пайдаланады, бұл оларды талап етілетін өндірістік орталарға жарамды етеді.
Иә. Қорғаныс конфигурациясы, шкаф құрылымы және салқындату дизайны әртүрлі орнату жағдайлары мен қоршаған орта талаптарына сәйкес реттелуі мүмкін.
Иә. Dufew Electric арнайы қолданба талаптарына сәйкес қуатты, кедергіні, кернеуді, шкаф өлшемдерін және орнату құрылымдарын теңшеуді қолдайды.
Ол әдетте порттарда, тау-кен жабдықтарында, химиялық өндіріс жүйелерінде, ауыр машиналарда, энергия сақтауды сынау қондырғыларында және басқа өнеркәсіптік қолданбаларда қолданылады.
Тот баспайтын болаттан жасалған мөрленген түтік тұрақты жылу беруді, күшті механикалық қорғанысты және қатал жұмыс жағдайында сенімді өнімділікті қамтамасыз ете отырып, ішкі компоненттерді қорғайды.
Иә. Дизайн оңтайландырылған жылуды басқару, ауа ағынының дизайны және құрамдас бөліктерді сенімді қорғау арқылы үздіксіз өндірістік жұмысты қолдайды.
Тұтынушылар қуат рейтингін, кернеуді, қарсылық мәнін, жұмыс ортасын, жұмыс циклін және орнату талаптарын қоса, қолданбаның негізгі мәліметтерін ұсынуы керек.
Иә. Ерекшеліктер, сынақ жазбалары және сапа құжаттары жобаның нақты талаптарына сәйкес берілуі мүмкін.
Құбырлы резисторлық шкаф - әртүрлі электрлік және қоршаған орта талаптары бар қолданбаларға арналған теңшелген резисторлық шешім.
Dufew Electric қуат рейтингіне, кернеу талаптарына, қарсылық конфигурациясына, жұмыс ортасына және орнату шарттарына негізделген шешімдерді ұсынады.
Жоба талаптарын жіберіңіз және Dufew Electric инженерлері сәйкес резистор конфигурациясын және шкаф дизайнын ұсынады.
