Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Айнымалы жиілікті жетектер қозғалтқыш жылдамдығын тиімді басқаруды және энергияны басқаруды қамтамасыз етеді, бірақ олардың жоғары жиілікті коммутация жұмысы қосылған жабдыққа гармоникалық токтарды, кернеудің ауытқуын және қосымша электр кернеуін енгізуі мүмкін.

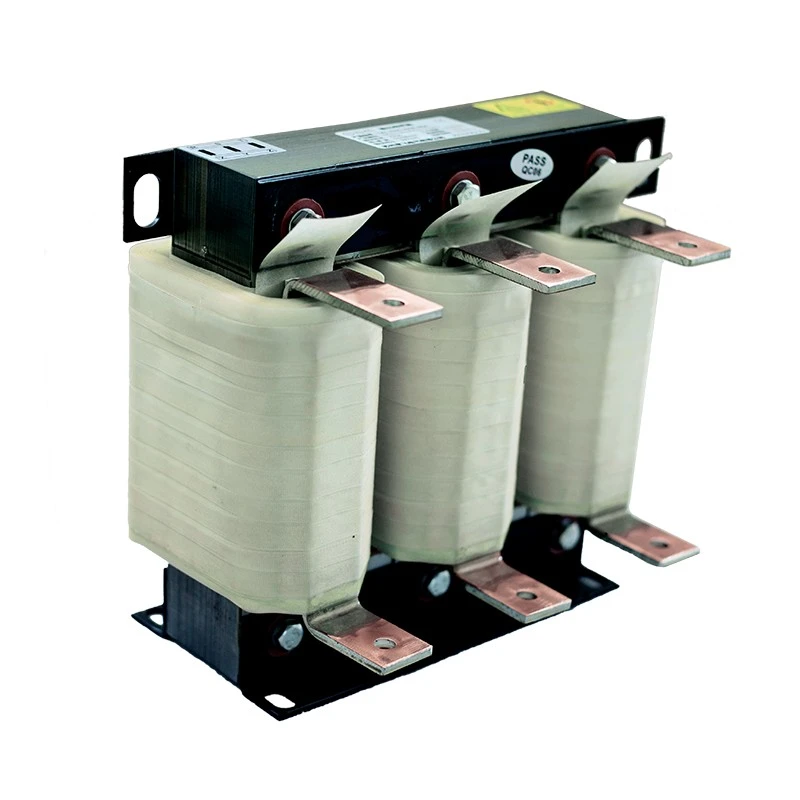

Dufew электрлік айнымалы жиілікті жетек реакторы тізбекке сәйкес кедергіні қосу арқылы VFD жүйесінің жұмысын жақсартады. Орнату орны мен жүйелік талаптарға сәйкес, ол қуат көзі жағынан да, қозғалтқыш жүктемесі жағынан да әртүрлі қорғаныс функцияларын қамтамасыз етеді.
Таңдау негізгі электр ақауының қуат көзінде немесе қозғалтқыштың жүктеме жағында пайда болуына байланысты.
VFD кіріс жағына орнатылған кезде реактор қуат сапасын жақсартуға, гармоникалық әсерді азайтуға және өтпелі ток әсерін шектеуге көмектеседі.
VFD шығыс бөлігіне орнатылған кезде ол қозғалтқыш жағындағы электр жағдайларын оңтайландыруға, коммутацияға байланысты кернеуді азайтуға және жетек жүйесінің сенімділігін жақсартуға көмектеседі.
Аз шығынды суық илектелген кремний болат өзектерімен, F класты оқшаулау материалдарымен, вакуумды сіңдіру технологиясымен және оңтайландырылған орама құрылымдарымен жасалған Dufew реакторлары тұрақты индуктивті өнімділікті, сенімді жылу сипаттамаларын және ұзақ мерзімді өнеркәсіптік төзімділікті қамтамасыз етеді.
Әртүрлі өндірістік орталар әртүрлі реактор конфигурацияларын қажет етеді. Dufew нақты жұмыс жағдайларына, жүйе құрылымына және электр талаптарына сәйкес қолданбаға негізделген шешімдерді ұсынады, бұл қуат жағынан да, қозғалтқыш жағынан да өнімділікті жақсартуға көмектеседі.
Қуат көзі мен VFD кіріс терминалдары арасында орнатылған кіріс жағындағы конфигурация негізінен жетек жүйесінің электрлік ортасын жақсарту үшін қолданылады. Ол гармоникалық токтың және кіріс кернеуінің әсерін азайтуға көмектеседі, сонымен бірге қуат көзінің тұрақтылығын жақсартады және PLC, сенсорлар және басқа басқару жабдықтарына әсер етуі мүмкін кедергілерді шектейді.
Бұл конфигурация бірнеше VFD жүйесі бар өнеркәсіптік нысандарға, тұрақсыз қуат жағдайында жұмыс істейтін жабдыққа және қуат сапасын жақсарту қажет қолданбаларға жарамды.
VFD шығыс терминалдары мен қозғалтқыш арасында орнатылған шығыс жағындағы конфигурация қозғалтқыш жағындағы жұмыс жағдайларын жақсартуға бағытталған. Ол PWM ауысу кернеуін азайтуға, шығыс толқын пішінінің сапасын жақсартуға және электрлік кедергілерді шектеуге көмектеседі, мотордың тұрақты және сенімді жұмысын қолдайды.
Әдеттегі қолданбаларға ұзақ қашықтыққа қозғалтқыш қосылымдары, ауыр жүк машиналары және қозғалтқыш сенімділігі маңызды болып табылатын жабдық жатады.
Тұрақсыз қуат жағдайлары немесе гармоникалық кедергілер әсер ететін қолданбалар үшін реакторлар гармоникалық ток әсерін азайтуға, қуат көзі тұрақтылығын жақсартуға және өтпелі ток өзгерістерін шектеуге көмектеседі. Олар сондай-ақ сезімтал жабдыққа әсер ететін электр кедергілерін азайтып, оларды бірнеше жетектері бар немесе қуат сапасына қатаң талаптары бар өнеркәсіптік жүйелер үшін қолайлы етеді.
Қозғалтқыш жағында реактор жоғары жиілікті коммутациядан туындаған электр кернеуін азайтуға және шығыс тізбегінің жағдайын жақсартуға көмектеседі. Бұл қозғалтқыштың сенімді жұмысын қолдайды және қиын жұмыс жағдайлары кезінде қалыптан тыс үзілістерді азайтуға көмектеседі.
Dufew реакторлары үздіксіз жұмыс кезінде тұрақты индуктивті сипаттамаларды сақтау үшін аз шығынды суықтай илектелген кремний болат өзектерін, оңтайландырылған магниттік тізбек конструкцияларын және дәл орау технологиясын пайдаланады. Алынған құрылым сенімді ұзақ мерзімді өнімділікті қолдай отырып, магниттік жоғалтуды және температураның жоғарылауын азайтуға көмектеседі.
Оқшаулау жүйесі F класты оқшаулау материалдарын вакуумды сіңдіру және жоғары температурада емдеу процестерімен біріктіреді. Бұл конструкция ылғалға төзімділікті, механикалық беріктікті және термиялық төзімділікті жақсартады, бұл реактордың өндірістік орталарда сенімді өнімділігін және ұзақ қызмет ету мерзімін сақтауға көмектеседі.
Dufew номиналды кернеуге, номиналды токқа, кернеудің төмендеуіне, орнату құрылымына, орама материалына және қорғаныс талаптарына негізделген теңшелген реактор шешімдерін қолдайды. Конфигурацияны әртүрлі электрлік параметрлерге және шкафтың орналасуларына бейімдеуге болады.
Қолжетімді опцияларға мыс немесе алюминий орамдары, тік немесе көлденең орнату және IP00 ашық конструкциялары және IP20 қорғаныш корпустары сияқты әртүрлі қорғаныс құрылымдары кіреді. Бұл икемділік реакторды VFD және өнеркәсіптік қуат жүйелерінің кең ауқымына біріктіруге мүмкіндік береді.
Dufew реакторының ерітінділері кеңінен қолданылады:
| Қолданба | Негізгі талап |
|---|---|
| Айнымалы жиілікті жетек жүйелері | Электрлік тұрақтылық пен сенімділікті жақсартыңыз |
| Өнеркәсіптік автоматтандыру құралдары | Электр кедергісін азайтыңыз |
| Сорғылар мен желдеткіш жүйелер | Қозғалтқыштың үздіксіз жұмысын қолдау |
| Крандар мен жүк көтеру жабдықтары | Динамикалық жүктемелер кезінде сенімділікті арттырыңыз |
| Лифттер | Диск жүйесінің тұрақтылығын жақсарту |
| Инъекциялық қалыптау машиналары | Қозғалтқышты басқару өнімділігін жақсарту |
| Тоқыма машиналары | Тұрақты жұмысты сақтау |
| Өнеркәсіптік сынау жабдықтары | Электр консистенциясын жақсарту |
Реактордың дұрыс конфигурациясы жүйенің нақты талаптарына байланысты.
| Қолдану шарты | Ұсынылатын шешім |
|---|---|
| Төмен қуат сапасы немесе гармоникалық кедергі | Кіріс жағындағы реактор |
| Бір қуат көзін ортақ пайдаланатын бірнеше VFD | Кіріс жағындағы реактор |
| Қозғалтқышты қорғау талаптары | Шығу жағындағы реактор |
| Ұзақ қашықтыққа қозғалтқышты қосу | Шығу жағындағы реактор |
| Жиі жеделдету және баяулау | Шығу жағындағы реактор |
| Толық VFD жүйесін оңтайландыру | Реактордың арнайы шешімі |
Dufew кернеуге, токқа, орнату орнына және жұмыс ортасына сәйкес сәйкес спецификацияларды ұсыну үшін инженерлік қолдау көрсетеді.
Дұрыс реакторды таңдау VFD параметрлерін, нақты жүйе жағдайларын және қажетті қорғаныс деңгейін ескеруді талап етеді. Осы факторларды реактордың электрлік және механикалық сипаттамаларымен сәйкестендіру тұрақты жұмысты және жетек жүйесіне дұрыс біріктіруді қамтамасыз етеді.
Негізгі VFD параметрлері номиналды кернеуді, номиналды токты, қозғалтқыш қуатын және жұмыс жиілігін қамтиды. Бұл мәндер реактордың негізгі электрлік талаптарын анықтайды және жетек жүйесінің техникалық сипаттамаларына сәйкес келуі керек.
Сондай-ақ орнату орны, қуат көзі күйі, қозғалтқышты қосу қашықтығы, жүктеме сипаттамалары және жұмыс ортасы да бағалануы керек. Мысалы, ұзын мотор кабельдері, жүктеменің жиі өзгеруі немесе талап етілетін өндірістік орталар басқа реактор конфигурациясын қажет етуі мүмкін.
Қажетті қорғаныс функциясы тағы бір маңызды мәселе болып табылады. Қолданбаға байланысты реактор гармоникалық әсерді азайту, қуат тұрақтылығын жақсарту, қозғалтқыш жағынан қорғанысты қамтамасыз ету, кернеудің төмендеуіне қатысты арнайы талаптарды қанағаттандыру немесе күрделі жүктемелер кезінде үздіксіз жұмыс істеуді қолдау үшін таңдалуы мүмкін.
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Айнымалы жиілікті жетек реакторы |
| Қолданба | Кіріс/шығыс жағындағы VFD қолданбалары |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номиналды ток | 5А - 3800А |
| Кезең | Бірфазалы/Үшфазалы |
| Жиілік | 50Гц / 60Гц / 500Гц-ке дейін теңшелген |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Орам материалы | Мыс / алюминий |
| Орнату түрі | Тік / Көлденең |
| Салқындату әдісі | Табиғи ауаны салқындату |
| Шамадан тыс жүктеу мүмкіндігі | 60 секунд ішінде 1,5 есе номиналды ток |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Шу деңгейі | ≤65дБ |
| Қызмет мерзімі | ≥15 жыл |
| Стандарттар | IEC289 / GB10229 / JB9644 |
Мысал: CAL-4321-0250-EISA
| Код | Сипаттама |
|---|---|
| КАЛ | Айнымалы ток реакторларының сериясы |
| 4 | Кернеу деңгейі |
| 3 | Үш фаза |
| 2 | Реактор түрі |
| 1 | Кернеудің төмендеуі |
| 0250 | Номиналды ток |
| Е.И | Негізгі құрылым |
| S/W | Орнату құрылымы |
| Кондиционер | Орам материалы |
Dufew Electric реакторларды, резисторларды, тежеу жүйелерін, трансформаторларды және теңшелген электр шешімдерін қоса алғанда, қуат электроникасының компоненттеріне маманданған. Оның өндірістік мүмкіндіктері әртүрлі өнеркәсіптік қолданбалар үшін негізгі өңдеуді, орауды, оқшаулауды өңдеуді және электрлік өнімділікті тексеруді қамтиды.
Өндіріс процесі кремний болат өзегін өңдеуді, катушкаларды дәл орауды, вакуумды сіңдіруді, жоғары температурада емдеуді және электрлік өнімділікті сынауды қамтиды. Бұл процестер үздіксіз жұмыс кезінде өнімнің тұрақты сипаттамалары мен сенімді өнімділігін сақтауға көмектеседі.
Сапаны тексеру оқшаулау кедергісін, кернеуге төзімділікті, температураның жоғарылауын және электр өнімділігін тексеруді қамтиды. Әрбір сынақ оқшаулау сенімділігін, жылу өнімділігін және жалпы электр сапасын қосымша тексеруді қамтамасыз етеді.
Dufew теңшелген дизайнды, OEM және ODM ынтымақтастығын және тұтынушы сызбалары мен қолданба талаптарына негізделген өндірісті қолдайды. Өнімді таңдауды, жүйені біріктіруді және жобаны әзірлеуді қолдау үшін техникалық құжаттама және қолданбалы инженерия қызметтері де қол жетімді.
Dufew өнімдері танылған өнеркәсіптік талаптарға сәйкес шығарылады, соның ішінде:
- ISO 9001 сапа менеджменті жүйесі
- CE сәйкестігі
- IEC 289
- GB10229
- JB9644
Dufew өнім өлшемдеріне, салмағына және тасымалдау талаптарына сәйкес экспорттық стандартты қаптама шешімдерін ұсынады.
Қаптама мыналарды қамтиды:
- соққыға төзімді қорғаныс
- Ылғалға төзімді қаптама
- Ағаш қораптарды экспорттау
- жөнелту алдындағы тексеру жазбалары
Бұл шаралар қауіпсіз тасымалдауды және орнатудың сенімді жұмысын қамтамасыз етеді.
| Салыстыру | Айнымалы жиілікті жетек реакторы | Conventional AC Reactor |
|---|---|---|
| Қолдану мақсаты | Гармоникалық және PWM сипаттамалары бар VFD жүйелеріне арналған | Жалпы токты шектеу қолданбалары |
| Жиілік бейімділігі | 50Гц-500Гц жұмыс жағдайларын қолдайды | Негізінен стандартты жиілікке арналған |
| Моторды қорғау | PWM кернеуінің кернеуін және кабельді зарядтау тогын азайтады | Шектеулі қозғалтқышты қорғау мүмкіндігі |
| Орнату икемділігі | Енгізу немесе шығару қолданбалары үшін конфигурациялауға болады | Әдетте бекітілген қолданбаға арналған |
| Өнеркәсіптік үйлесімділік | VFD басқаратын машиналар үшін қолайлы | Жалпы электр жүйелеріне жарамды |
VFD жүйесінде гармоникалық кедергілер, кернеу ауытқулары, жиі асқын ток дабылдары, ұзақ мотор кабелінің қашықтығы немесе қозғалтқышты оқшаулауды қорғау талаптары болған кезде реактор ұсынылады.
Кіріс жағындағы орнату негізінен қуат сапасын жақсарту және гармоникалық азайту үшін таңдалады.
Шығыс жағындағы орнату негізінен қозғалтқыш жағындағы электрлік жағдайларды жақсарту және жетек сенімділігін арттыру үшін таңдалады.
Таңдау жүйе жағдайларына, жабдық талаптарына және жұмыс ортасына байланысты.
Ол гармоникалық кедергілерді, кернеудің ауытқуын, электр кернеуін және талап етілетін өндірістік жұмыс жағдайларынан туындаған тұрақсыз жұмысты азайтуға көмектеседі.
Иә. Dufew жоба талаптарына сәйкес теңшелген кернеуді, токты, кернеудің төмендеуін, орама материалын, орнату құрылымын және электр параметрлерін қолдайды.
Dufew Electric кәсіби өндірістік мүмкіндігі, инженерлік қолдауы және қатаң сапаны бақылауы бар өнеркәсіптік жетек жүйелері үшін теңшелген айнымалы ток реакторы шешімдерін ұсынады.
Қуат сапасын жақсартудан мотор жетекті оңтайландыруға дейін Dufew тұтынушыларға жабдықтың сенімділігін арттыруға, электр кернеуін азайтуға және тұрақты ұзақ мерзімді жұмыс істеуге қол жеткізуге көмектеседі.
Реактордың бейімделген дизайны және OEM ынтымақтастығы үшін Dufew Electric компаниясына хабарласыңыз.
