Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Өнеркәсіптік айнымалы жиілік жетектері (VFDs) кернеудің ауытқуын, электр кернеуінің кернеуін және түзеткіш тізбектер тудыратын гармоникалық кедергілерді қоса алғанда, қуат сапасы мәселелеріне өте сезімтал. Бірнеше жетектер бір қуат жүйесінде жұмыс істегенде, шамадан тыс гармоникалық ток және өтпелі бұзылулар түрлендіргіш ақауларына, тұрақты ток шинасы конденсаторының зақымдалуына, қалыптан тыс дабылдарға немесе жүйенің күтпеген өшіп қалуына әкелуі мүмкін.

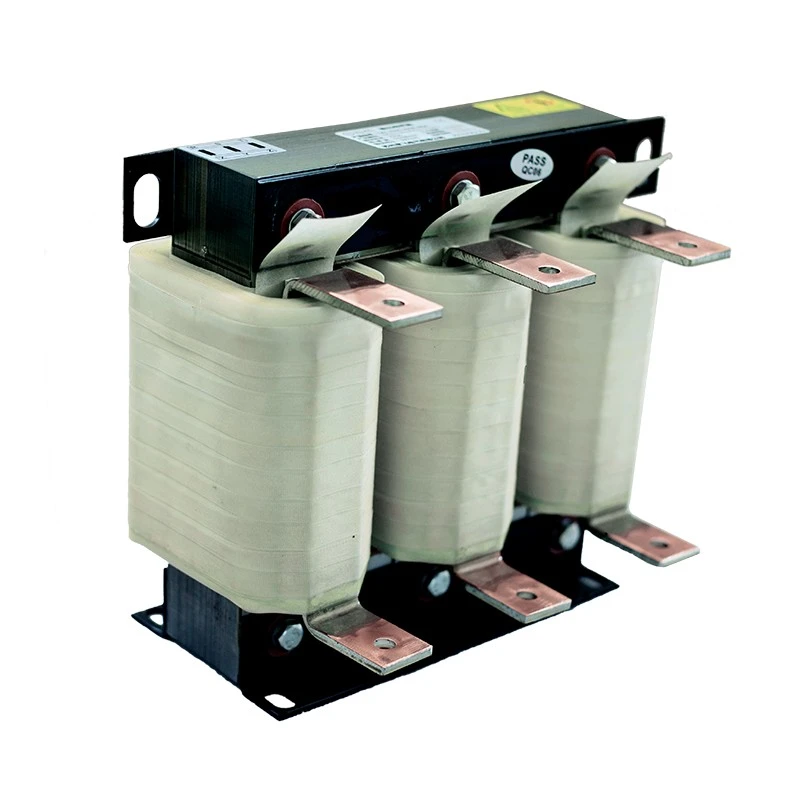

Dufew Electric Input Line Reactor шешімдері айнымалы ток қуат көзі мен VFD кіріс жағы арасында тізбектей орнатылады. Қуат тізбегіне басқарылатын кедергіні қосу арқылы реактор гармоникалық токты шектейді, іске қосу тогын азайтады, кернеу тұрақтылығын жақсартады және инвертор компоненттерінің қызмет ету мерзімін ұзартады.
Реактор үздіксіз өндірістік жағдайларда сенімді жұмысты қамтамасыз ету үшін аз шығынды суықтай илектелген кремний болаттан жасалған өзектерді, жоғары температуралық оқшаулағыш материалдарды және оңтайландырылған орама құрылымдарын пайдаланады. Ток күші жоғары қолданбалар үшін ықшам дизайнға, жақсартылған жылуды таратуға және тұрақты электрлік өнімділікке қол жеткізу үшін фольга орау технологиясы қол жетімді.
Көптеген VFD ақаулары инвертор ақауларынан гөрі нашар қуат сапасымен байланысты. Кіріс желісінің реакторын орнату жетек жүйелерін электрлік кедергілерден қорғауға көмектеседі және жабдықтың жалпы сенімділігін арттырады.
Шешілген жалпы мәселелерге мыналар жатады:
- VFD іске қосу кезіндегі кіріс тоғының жоғары көтерілуі
- диодты түзету нәтижесінде пайда болатын гармоникалық ластану
- кернеудің үш фазалы теңгерімсіздігі
- жиі инвертордың асқын кернеу сигналдары
- тұрақты ток шинасы конденсаторы мен түзеткіш көпірінің зақымдануы
- Бірнеше VFD жүйелері арасындағы кедергі
Dufew кіріс желісінің реакторы VFD түзеткіш тізбектері арқылы жасалған гармоникалық токты азайтады және өнеркәсіптік электр желісіне гармоникалық кері байланысты азайтуға көмектеседі.
Ол толқын пішінінің бұрмалануын азайту, бірнеше VFD жүйелерінің үйлесімділігін арттыру және қуат факторын түзету конденсаторлары мен сезімтал басқару жабдығын жақсырақ қорғауды қамтамасыз ету арқылы қуат сапасын жақсартады.
VFD іске қосу, жеделдету немесе жүктің кенет өзгеруі кезінде электр тоғы мен токтың ауытқуы жүйе тұрақтылығына әсер етуі мүмкін.
Реактор іске қосу тоғын азайтуға, өтпелі әсер тогын шектеуге, түрлендіргіш түзеткіш құрамдастарын қорғауға және жүйе сенімділігін арттыру үшін тұрақты шинаның асқын кернеу қаупін азайтуға көмектеседі.
Dufew реакторлары сенімді материалдармен және кәсіби өндірістік процестермен, соның ішінде аз шығынды суықтай илектелген кремний болат өзектерімен, F класты оқшаулағыш материалдармен, вакуумды сіңдіру процесімен және жоғары температурада емдеу технологиясымен жасалған.
Әр түрлі қолдану талаптарын қанағаттандыру үшін мыс немесе алюминий орамасының нұсқалары қол жетімді. Оңтайландырылған магниттік құрылым ұзақ мерзімді жұмыс кезінде дірілді, шуды және температураның көтерілуін азайтуға көмектеседі.
Кәсіби өнеркәсіптік қуат құрамдастарын өндіруші ретінде Dufew әртүрлі қолдану талаптары мен жұмыс жағдайларына негізделген теңшелген реактор шешімдерін ұсынады.
Теңшеу опциялары мыналарды қамтиды:
- Номиналды кернеу және номиналды ток
- Кернеудің төмендеуі және VFD қуат рейтингі
- Орнату өлшемдері және жұмыс ортасы
- Орам материалы
Қолжетімді құрылымдарға мыналар жатады:
- IP00 ашық құрылым
- IP20 қорғалған корпус
- Тік немесе көлденең орнату
- Мыс орамасы немесе алюминий орамасы
Dufew Input Line Reactor шешімдері жақсартылған қуат сапасын, инверторлық қорғанысты және тұрақты электрлік өнімділікті қажет ететін өнеркәсіптік қолданбаларда кеңінен қолданылады.
Типтік қолданбаларға мыналар жатады:
- Айнымалы жиілікті жетек (VFD) жүйелері және өнеркәсіптік қозғалтқышты басқару шкафтары
- Сервожетекті жүйелер, лифттер және жүк көтеру жабдықтары
- Қиын жүктеме жағдайында жұмыс істейтін крандар мен порт машиналары
- сенімді үздіксіз жұмыс істеуді қажет ететін прокаттар, сорғылар және желдеткіштер
- бүрку машиналары және өнеркәсіптік автоматика құралдары
- Қуат сапасына жоғары талаптары бар жаңартылатын энергияны түрлендіру жүйелері
Кіріс желісінің реакторы келесідей қолданбалар үшін ұсынылады:
| Қолдану шарты | Ұсыныс |
|---|---|
| Бір қуат көзін ортақ пайдаланатын бірнеше VFD | Ұсынылады |
| Қуат көзі ≥600кВА | Ұсынылады |
| VFD үлкен қуатты трансформаторға жақын орнатылған | Ұсынылады |
| Үш фазалы кернеудің теңгерімсіздігі 1,8%-дан асады | Ұсынылады |
| Гармоникалық кедергісі бар қуат жүйесі | Ұсынылады |
| Жиі ауыстырылатын қуат коэффициентін түзету конденсаторлары | Ұсынылады |
Dufew үлгі нөмірлері кернеу деңгейі, фаза түрі, реактор түрі, кернеудің төмендеуі, номиналды ток, ядро құрылымы, орнату әдісі және орама материалы туралы ақпаратты береді.
| Код | Сипаттама |
|---|---|
| КАЛ | Айнымалы ток реакторларының сериясы |
| 4 | Кернеу деңгейі (2=220В, 4=380В, 6=690В) |
| 3 | Фаза саны (3=үш фаза, 1=бірфаза) |
| 1 | Реактор түрі (1=Кіріс реакторы, 2=Шығу реакторы) |
| 2 | Кернеудің төмендеуі (2=2%, 1=1%) |
| 0250 | Номиналды ток (0250=250А, 2500=2500А) |
| Е.И | Негізгі құрылым (EI=үш фазалық ядро, UI=бірфазалы ядро) |
| S | Орнату түрі (S=тік, W=көлденең) |
| A | Орам материалы (A=Алюминий, C=Мыс) |
Мысал: CAL-4312-0250-EISA
2% кернеудің төмендеуі, 250А номиналды ток, EI ядросының құрылымы, тік орнату және алюминий орамасы бар 380 В үш фазалы кіріс желісі реакторы.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жиілік | 50Гц / 60Гц / Реттелетін жиілік қолжетімді |
| Номиналды ток | 5А - 3800А |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Шамадан тыс жүктеме сыйымдылығы | 60 секундта 1,5 есе номиналды ток, интервал 1 сағат |
| Диэлектрлік күш | 3000VAC / 50Гц / 5мА / 1мин |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Температура класы | T40 |
| Жалын рейтингі | UL94V-2 |
| Шу деңгейі | ≤65дБ (1 метрде сыналған) |
| Қызмет мерзімі | ≥15 жыл |
| Стандарттар | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric өнеркәсіптік қуат компоненттерін өндіруге маманданған және жаһандық тұтынушылар үшін теңшелген реактор шешімдерін ұсынады.
Біздің сапаны бақылау процесі мыналарды қамтиды:
- ISO сапа менеджменті жүйесі
- CE сертификаты бар өнімдер
- Электрлік өнімділікті сынау
- Оқшаулау төзімділігін сынау
- Жоғары кернеуге төзімділік сынағы
- Температураның жоғарылауын сынау
- шуды тексеру
Әрбір реактор орнатудан кейін сенімді өнімділікті қамтамасыз ету үшін жөнелту алдында тұтынушы сипаттамаларына сәйкес тексеріледі.
Өнеркәсіптік реакторлар салмағы мен электрлік құрылымына байланысты орауыштарды кәсіби қорғауды қажет етеді.
Dufew қамтамасыз етеді:
- Ылғалға төзімді қаптама
- Ағаш қораптардың ішіне соққыға төзімді бекіту
- Өнімнің өлшемі мен салмағына негізделген арнайы қаптама
- Экспорттық стандартты тасымалдау шешімдері
Тасымалдау нұсқалары:
| Тасымалдау әдісі | Қолданба |
|---|---|
| Теңіз жүктері | Үлкен көлемдегі және ауыр өнеркәсіптік жабдықтарды жөнелту |
| Әуе тасымалы | Шұғыл үлгілер немесе шағын реакторлар |
| Құрлықта тасымалдау | Ішкі және аймақтық жеткізу |
Айнымалы ток қуат көзі мен VFD кіріс терминалдары арасында кіріс желісінің реакторын орнату керек. Ол желілік гармоникалық ақауларды азайтуға, электрлік кедергілерді болдырмауға және инвертордың кіріс тізбегін қорғауға арналған. Оны VFD шығысы мен қозғалтқыш арасына орнатуға болмайды.
Жалпы кернеудің төмендеуі опциялары 0,5%, 1%, 2% және 4% қамтиды.
Жалпы VFD қолданбалары үшін әдетте 2% кернеу төмендеуі таңдалады. Қатты гармоникалық кедергілері немесе тұрақсыз қуат беру жағдайлары бар жүйелер қолданба талаптарына негізделген жоғары кедергіні қажет етуі мүмкін.
Бұл жүйенің дизайны мен жұмыс жағдайларына байланысты. Өнеркәсіптік қолданбалардың көпшілігінде жақсы гармоникалық бақылау мен қорғау өнімділігіне қол жеткізу үшін әрбір VFD жеке реакторды пайдалану ұсынылады.
Реактор ең аз техникалық қызмет көрсетуді қажет етеді. Тұрақты тексеру мыналарға назар аударуы керек:
- Терминалды қосудың тығыздығы
- Шаңның жиналуы
- Қалыпты шу
- Температураның көтерілуі
Дұрыс желдету, дұрыс орнату және тұрақты тексеру ұзақ мерзімді сенімділікті сақтауға көмектеседі.
