Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

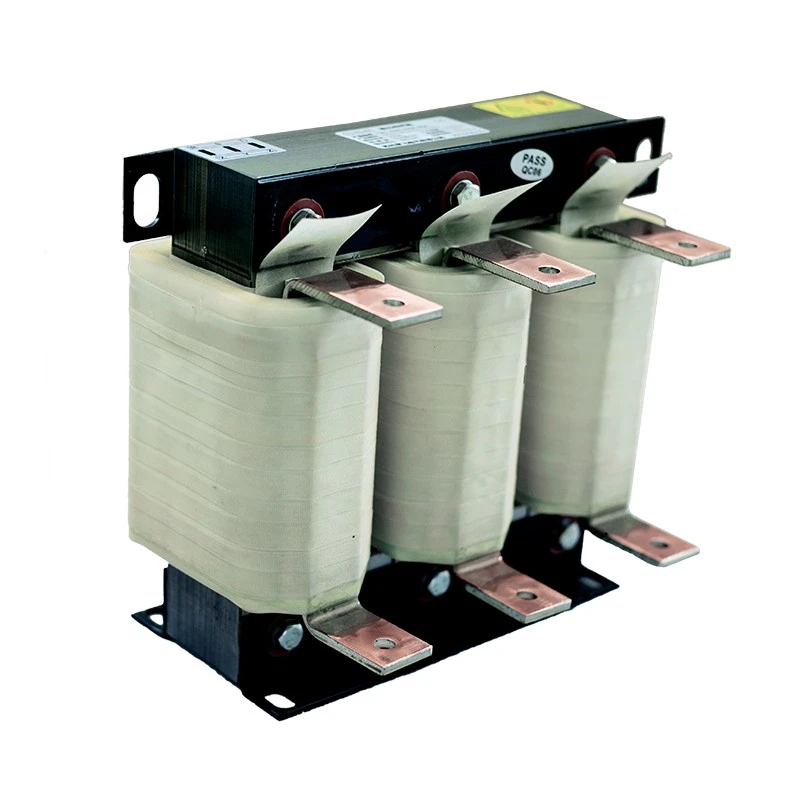

Dufew электр шығыс реакторы VFD шығыс терминалдары мен қозғалтқыш арасында қуат беру сапасын жақсарту және қозғалтқыш жүйелерін жоғары жиілікті коммутация кернеуінен қорғау үшін орнатылған.
VFD-дан PWM шығыс кернеуінің жылдам ауысу сипаттамалары жоғары dv/dt кернеуін, шағылысқан кернеу толқындарын, гармоникалық токтарды және қосымша кабельді зарядтау тогын тудыруы мүмкін. Бұл әсерлер инвертор мен қозғалтқыш арасында ұзын кабельдер пайдаланылғанда анағұрлым ауыр болады.
Шығу тізбегіне тиісті кедергі қосу арқылы реактор кернеудің толқын пішіндерін тегістеуге, қозғалтқыш терминалындағы кернеудің жоғарылауын азайтуға, оқшаулау кернеуін төмендетуге және өнеркәсіптік жетек жүйелерінің сенімділігін арттыруға көмектеседі.
Dufew реакторлары үздіксіз өндірістік жұмыс кезінде тұрақты өнімділікті қамтамасыз ету үшін аз шығынды кремний болат өзектерді, жоғары температуралық оқшаулағыш материалдарды және оңтайландырылған орама құрылымдарын пайдаланады.
Инвертор мен қозғалтқыш арасындағы кабель тым ұзын болған кезде кабельдің бөлінген сыйымдылығы қосымша зарядтау тогын тудырады.
Тиісті қорғаныс болмаса, бұл мыналарға әкелуі мүмкін:
- VFD шамадан тыс ток дабылдары
- Қозғалтқыштың тұрақсыз жұмысы
- Инвертордың шығыс кернеуінің жоғарылауы
- Жүйенің сенімділігі төмендеді
VFD шығыс реакторы сыйымдылық зарядтау тогын азайтады және жүйе тұрақтылығын жақсартады, әсіресе қозғалтқыш инвертор шкафынан алыс жерде орнатылған қолданбалар үшін.
Реактор VFD тудыратын жоғары жиілікті PWM кернеу өзгерістерінің әсерін азайтып, үздіксіз жұмыс кезінде қозғалтқыш оқшаулауын қорғауға көмектеседі.
Ол қозғалтқыш орамаларында кернеуді төмендетеді, оқшаулаудың ескіруін азайтады және қозғалтқыштың қызмет ету мерзімін ұзартады. Бұл жалпы жүйе сенімділігін жақсартуға көмектеседі, әсіресе талап етілетін өнеркәсіптік қолданбаларда.
Қозғалтқыштар VFD шкафтарынан алыс орнатылғанда, ұзын кабельдер зарядтау тогын арттырып, шағылысқан кернеу әсерін тудыруы мүмкін.
Реактор ток толқын пішінінің сапасын жақсарту және кернеудің ауытқуын шектеу арқылы бұл әсерлерді азайтуға көмектеседі. Ол қозғалтқыштың тұрақты жұмысын сақтай отырып, ұзағырақ кабельді тасымалдау қашықтығын қолдайды.
Оңтайландырылған индуктивті дизайн VFD жұмысы кезінде пайда болатын жоғары жиілікті гармоникалық компоненттерді басуға көмектеседі.
Ол сондай-ақ қозғалтқыштың электромагниттік шуын, ағып кету тогын және жақын маңдағы автоматтандыру және басқару жабдығына ықтимал кедергілерді азайтып, тұрақты жұмыс ортасын жасайды.
Реактор суық илектелген кремний болат өзегімен, F класты оқшаулау жүйесімен, вакуумды сіңдіру процесімен және мыс немесе алюминий орамасының опцияларымен жасалған.
Бұл берік конструкция тұрақты индуктивтілікті, төмендетілген дірілді және ұзақ мерзімді өндірістік пайдалану үшін сенімді жылу өнімділігін қамтамасыз етеді.
Симметриялық үш фазалы ядро құрылымы барлық орамдарда теңдестірілген магниттік өнімділікті қамтамасыз етеді.
Ол VFD жұмысы кезінде тұрақты электрлік өнімділікті қамтамасыз ете отырып, тұрақты индуктивті сипаттамаларды сақтай отырып, магниттік жоғалтуларды азайтуға көмектеседі.
Реактор әртүрлі орнату талаптарын қанағаттандыру үшін әртүрлі конфигурацияларда, соның ішінде IP00 ашық құрылымдарда және IP20 қорғаныс қоршауларында қол жетімді.
Ол тік және көлденең орнату әдістерін қолдайды. Шкаф кеңістігіне, орнату шарттарына және арнайы қолданба қажеттіліктеріне сәйкес келетін теңшелген өлшемдер қол жетімді.
Dufew реакторының шешімдері қозғалтқышты қорғау және тұрақты VFD жұмысы қажет болатын өнеркәсіптік қолданбаларда кеңінен қолданылады.
Типтік қолданбаларға мыналар жатады:
- Қуат тұрақтылығын жақсартуға және қозғалтқыштардағы электр кернеуін азайтуға арналған ауыспалы жиілікті жетек жүйелері.
- сенімді үздіксіз жұмыс істеуді қажет ететін өнеркәсіптік қозғалтқышты басқару шкафтары, сорғылар және желдеткіштер.
- Крандар мен жүк көтеру жабдықтары, тау-кен машиналары және қиын жұмыс жағдайында қолданылатын порт жабдықтары.
- Тұрақты және тиімді өндірістік процестерге арналған прокат стандары, инъекциялық қалыптау машиналары және тоқыма машиналары.
- Электр қуатының сенімді өнімділігі маңызды болып табылатын автоматтандырылған өндірістік желілер мен жаңартылатын энергия жабдықтары.
| Қолдану шарты | Ұсыныс |
|---|---|
| Мотор кабелінің ұзындығы 50 метрден асады | Ұсынылады |
| Моторды оқшаулауды қорғау қажет | Ұсынылады |
| Мотордың шуын азайту қажет | Ұсынылады |
| Жоғары жиілікті кедергі сенсорларға әсер етеді | Ұсынылады |
| Жиі жеделдету және баяулау | Ұсынылады |
Реакторды таңдау дұрыс өнімділік пен сенімді жұмысты қамтамасыз ету үшін VFD параметрлеріне, кабель жағдайларына және қозғалтқыш талаптарына негізделуі керек.
Таңдау келесі негізгі факторларды ескеруі керек:
- Номиналды кернеу және шығыс ток
- Қозғалтқыштың қуаты және жұмыс жиілігі
Кабель сипаттамалары мен орнату шарттары да реактор таңдауына әсер етеді, соның ішінде:
- Кабель ұзындығы және кабель түрі
- Орнату ортасы
- Бөлінген сыйымдылық
Қозғалтқышты оқшаулау және жұмыс жағдайлары тиісті реактор ерітіндісіне сәйкес бағалануы керек, соның ішінде:
- оқшаулау класы
- Жұмыс жағдайы
- Қорғау талаптары
Dufew әртүрлі өнеркәсіптік қолданбаларға және жүйелік талаптарға сәйкес реттелген реактор конструкцияларын ұсынады.
CAL-4321-0250-EISA
| Код | Сипаттама |
|---|---|
| КАЛ | Айнымалы ток реакторларының сериясы |
| 4 | Кернеу деңгейі |
| 3 | Үш фаза |
| 2 | Шығу реакторының түрі |
| 1 | Кернеудің төмендеуі |
| 0250 | Номиналды ток |
| Е.И | Негізгі құрылым |
| S | Орнату түрі |
| A | Алюминий орамасы |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | VFD шығыс реакторы |
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жиілік | 50Гц / 60Гц |
| Номиналды ток | 5А - 3800А |
| Кернеудің төмендеуі | 0,5% / 1% / 2% / 4% |
| Шамадан тыс жүктеме сыйымдылығы | 60 секунд ішінде 1,5 есе номиналды ток |
| Диэлектрлік күш | 3000VAC / 50Гц / 1мин |
| Оқшаулау кедергісі | ≥100МΩ |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Шу деңгейі | ≤65дБ |
| Қызмет мерзімі | ≥15 жыл |
Dufew Electric өнеркәсіптік қуат құрамдастары мен теңшелген реактор шешімдеріне маманданған.
Әрбір шығыс реакторы басқарылатын процестермен өндіріледі, соның ішінде:
- Негізгі өндірістік инспекция
- орау процесін басқару
- Жоғары кернеуге төзімділік сынағы
- Оқшаулау төзімділігін сынау
- Температураның жоғарылауын тексеру
- Электр өнімділігін тексеру
Өнімдермен қамтамасыз етілуі мүмкін:
- ISO сапа менеджменті жүйесінің сәйкестігі
- CE сертификаты бар өнімдер
- Жекелеген техникалық құжаттама
Жеткізу алдында әрбір реактор сенімді орнату мен пайдалануды қамтамасыз ету үшін тұтынушы сипаттамаларына сәйкес тексеріледі.
Өнеркәсіптік реакторлар салмағы мен электромагниттік компоненттеріне байланысты халықаралық тасымалдау кезінде сенімді қорғауды қажет етеді.
Dufew қамтамасыз етеді:
| Тасымалдау әдісі | Қолданба |
|---|---|
| Теңіз жүктері | Ірі өнеркәсіптік тапсырыстар және толық жабдық жобалары |
| Әуе тасымалы | Үлгі және жедел жеткізу талаптары |
| Құрлықта тасымалдау | Өңірлік өнеркәсіптік жеткізу |
Қаптаманың ерекшеліктері:
- Ылғалға төзімді қорғаныс
- соққыға төзімді бекіту
- Стандартты ағаш қораптарды экспорттау
- Өнімнің өлшемі мен салмағына сәйкес реттелетін қаптама
Ол шығыс толқын пішінінің сапасын жақсарту және қозғалтқыш жағындағы электр кернеуін азайту үшін VFD шығыс терминалдары мен қозғалтқыш арасында орнатылады.
Ол әдетте ұзын кабельдік қолданбалар, моторды оқшаулауды қорғау және кернеудің жоғарылауы, шу немесе кедергілерден зардап шеккен жүйелер үшін қолданылады.
Жоқ. Кіріс және қозғалтқыш жағындағы құрамдас бөліктердің функциялары әртүрлі. Біреуі қуат көзін қорғауға бағытталған, ал екіншісі мотор жағының жұмысын жақсартады.
Иә. Dufew кернеуге, токқа, орнату талаптарына және жұмыс ортасына негізделген теңшелген шешімдерді ұсынады.
Dufew Electric кәсіби өндірістік мүмкіндігі, теңшелген инженерлік қолдауы және қатаң сапаны бақылауы бар өнеркәсіптік VFD қолданбалары үшін сенімді реактор шешімдерін ұсынады.
Қозғалтқышты қорғаудан бастап, ұзақ қашықтыққа арналған көлік құралдарына дейін, Dufew тұтынушыларға жабдықтың сенімділігін арттыруға, техникалық қызмет көрсету шығындарын азайтуға және тұрақты жұмысқа қол жеткізуге көмектеседі.
