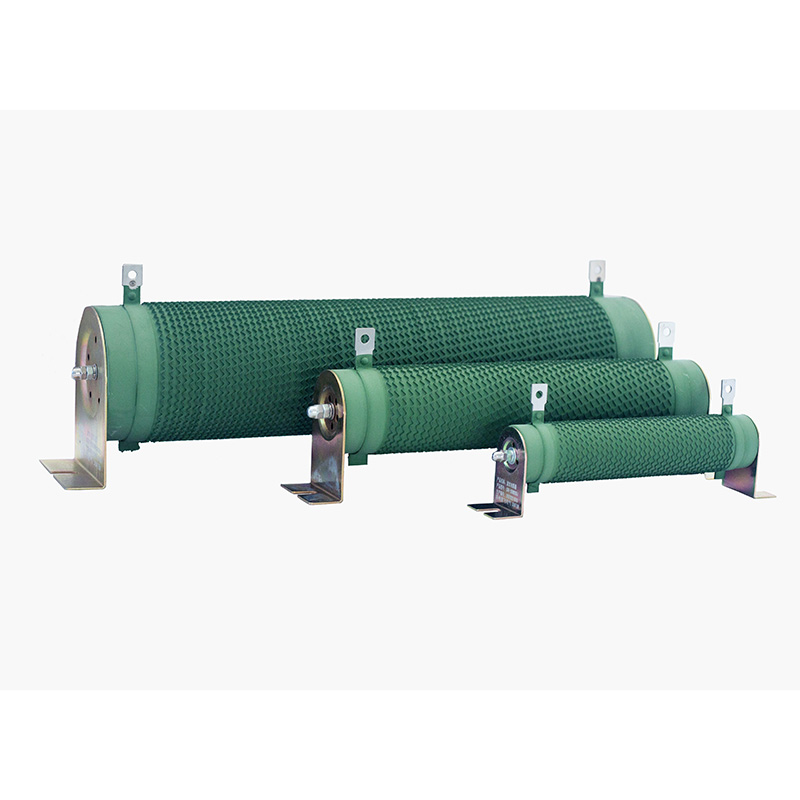

DUFEW CRR сериялы гофрленген резисторлар VFD тежеу жүйелерін, қуат электроникасының жүктемесін сынауды, динамикалық тежеуді және тізбекті қорғауды қоса, талап етілетін өнеркәсіптік қолданбаларға арналған. Жоғары қуат сыйымдылығымен, тамаша жылуды бөлумен және ұзақ қызмет ету мерзімімен олар қатал жұмыс орталарында тұрақты және сенімді өнімділікті қамтамасыз етеді.
Резистивті элемент жоғары сапалы никель-хромнан (Ni-Cr) немесе константан қорытпасынан жасалған таспадан жасалған, автоматтандырылған жабдық арқылы гофрленген профильге дәлдікпен оралған және жиегі жоғары жиілікті қуыс керамикалық өзекке орнатылған. Дірілге төзімділік пен механикалық тұрақтылықты жақсарту үшін ол тот баспайтын болаттан жасалған қысқыштармен мықтап бекітілген, ал тот баспайтын болаттан жасалған ауыр терминалдар коррозияға тамаша төзімділік пен сенімді электр қосылымдарын қамтамасыз етеді.
Төзімділікті арттыру үшін резистордың беті түтінсіз, улы емес, тотығуға төзімді және ылғал мен қартаюға жоғары төзімді экологиялық таза UL94V-2 отқа төзімді оқшаулағыш жабынмен қапталған. GB-5792 стандарттарына сәйкес жасалған өнімдер көлденең және тік орнатуды қолдайды, бұл электрлік басқару шкафтарына немесе дербес резисторлық жинақтарға икемді біріктіруге мүмкіндік береді.
| Модельдік код | Мағынасы | Сипаттама |
| CRR | Сериялар | Гофрленген резистор |
| 2500 Вт | Номиналды қуат | 2500 Вт |
| 54,4Р | Номиналды қарсылық | 54,4 Ом |
| J | Қарсылыққа төзімділік | J = ±5% (Қосымша: K = ±10%, H = ±3%) |
| Параметр | Техникалық сипаттама |
| Қуат диапазоны | 50Вт–10КВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω–1KΩ |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Сәйкестік стандарты | GB/T 5792 |
1: Оқшаулағыш өзек: жоғары температуралық жұмыс жағдайында резистор элементінің тұрақтылығын қамтамасыз ететін тамаша жоғары температураға төзімділікті, құрылымдық қаттылықты және соққыға төзімділікті ұсынатын жоғары жиілікті қуыс керамикалық түтікті пайдаланады.
2: Қарсылық элементі: Төмен температура коэффициентімен және жоғары жүктеме сыйымдылығымен сипатталатын жоғары сапалы никель-хром немесе константан қорытпасынан жасалған таспаны пайдаланады. Гофрленген жиегі бар конструкция индуктивтілікті азайта отырып, жылуды тарату бетінің ауданын барынша арттырады.
3: Монтаждау және терминалдар: Тот баспайтын болаттан жасалған қапсырмалар жылжуды немесе босатуды болдырмау үшін қарсылық таспасын бекітеді; терминалдар тот баспайтын болаттан жасалған, тот баспайтын болаттан жасалған, тот баспайтын, тот басуды және қосылудың қарапайымдылығын қамтамасыз етеді.
4: Беттік жабын: Күшті адгезиясы және UL94V-2 отқа төзімділігі бар экологиялық таза жасыл оқшаулағыш жабынымен ерекшеленеді. Ол коррозияға төзімді, түтінсіз, улы емес және иіссіз, қарсылық лентасын тотығудан тиімді қорғайды және қызмет ету мерзімін ұзартады.
5: Жалпы құрылым: Қуат көрсеткіштері 50 Вт-тан 10 кВт-қа дейін ауытқиды, қарсылық мәндері 0,01Ω-ден 1КОм-ға дейін және жұмыс кернеуі 1200В-қа дейін; гофрленген жиегі бар таспа құрылымы төмен индуктивтілікті жоғары дәлдікпен біріктіреді.
●Үлкен жылу тарату аймағын және тамаша термиялық тұрақтылықты ұсынатын гофрленген жиегі бар құрылым
●Жоғары жиілікті қуыс керамикалық өзек; жоғары температураға төзімді, берік және соққыға төзімді
●Жоғары сапалы легирленген қарсылық сым; төмен температура коэффициенті (≤300 ppm/°C) және жоғары дәлдік
●Қысқа мерзімді шамадан тыс жүктеу мүмкіндігі; көрінетін зақымсыз 5 секунд ішінде 10 есе номиналды қуатқа төтеп береді
●Тот баспайтын болаттан жасалған терминалдар; коррозияға төзімді, тот баспайтын және сенімді қосылымдар
●Эко-таза жабын; отқа төзімді және коррозияға төзімді; түтінсіз, улы емес және иіссіз
●Өнімділікті қатаң тексеру; кернеуге, ылғалды ыстыққа және термиялық соққыға төтеп беру стандарттарына толығымен сәйкес келеді
●GB-5792 стандарттарына сәйкес; сенімді сапа
Айнымалы жиілікті жетектерге арналған тежеу резисторлары (VFD); сервожетектерге арналған қорғаныс резисторлары; күштік электрониканы сынауға арналған резистивті жүктемелер; қоректендіру тізбектеріне сынама алу резисторлары; қозғалтқыш жетектерінің ток шектеуші резисторлары; іске қосу резисторлары; тізбекті қорғау резисторлары. Элеваторлар, порт машиналары, прокат стандары, крандар, лебедкалар, инжекторлық қалыптау машиналары, сым тарту машиналары, центрифугалар, тоқыма машиналары, басып шығару және бояу жабдықтары, жинақтаушы-релеймерлер, қағаз жасау машиналары, сахналық жабдықтар және сынақ жүйелері сияқты салалардағы жабдықтарда кеңінен қолданылады.
| Электрлік сипаттамалар | Сынақ шарттары | Өнімділік |
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | Оқшаулау кедергісі ≥100MΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 × номиналды қуат 5 секунд | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдық қосу сынағы (10 секунд қуатталған, 90 секунд өшірулі) | >9000 сағат |
| Тұрақты күйдегі ылғалды жылу | 40°C ±2°C, 90%–95% RH, 100сағ | ΔR ≤ ±(1%R + 0,05Ω) |
| Температураның жылдам өзгеруі | -55°C, 55°C, 155°C, әр температурада 15 мин, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C / 2сағ | Айқын түссіздену немесе зақым жоқ |
| Температура коэффициенті (TCR) | Статикалық кедергімен салыстырғанда номиналды жүктемедегі қарсылық | ≤300 ppm/°C |
| Жалынға төзімділік | 10× номиналды қуат 5 мин | Ашық отсыз қызыл-ыстық |
| Механикалық сипаттамалары | Сынақ шарттары | Өнімділік |
| Терминалдың күші | 45N / 30s | Босаңсу немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5–200Гц, 1г, 98м/с² | Сыртқы құрылымға көрінетін зақым жоқ |
| Дәнекерлеу жылуына төзімділік | Қорғасын терминалдары 3 секунд ішінде 350±5℃ дәнекерлеуге батырылады | ΔR ≤ ±(1%R + 0,05Ω); көрінетін сыртқы зақым жоқ, белгілер анық болып қалады |
| Дәнекерлеу қабілеті | Терминалдар 5 секунд ішінде 235±5℃ дәнекерлеуге батырылады | Терминал бетіндегі дәнекерлеу ≥95% |
| Салыстыру критерийлері | Гофрленген резистор | Кәдімгі көміртекті пленка / металл пленка резисторы |
| Қуатты өңдеу | 50Вт–10кВт жоғары қуатты қолданбаларға арналған; қысқа мерзімді шамадан тыс жүктемелер үшін 10 × номиналды қуатқа төтеп береді | Әдетте 0,1–20 Вт; шамадан тыс жүктеме жағдайында оңай зақымдалады |
| Температураға төзімділік және қызмет ету мерзімі | 350 ° C дейінгі температураға төтеп береді; циклдік қызмет ету мерзімі 9000 сағаттан асады | Ыстыққа төзімділігі төмен; резистивті пленка ұзаққа созылған жоғары температурада қартаюға және қабыршақтануға бейім |
| Ағымдағы сыйымдылық | Жоғары ток қолданбаларына, қозғалтқышты тежеуге, регенеративті разрядқа және жүкті төгуге жарамды | Ең алдымен төмен токты ПХД сигналдық тізбектеріне арналған |
| Индуктивтіліктің сипаттамалары | Стандартты үлгілерде индуктивтілігі жоғары; индуктивті емес гофрленген нұсқалары бар | Өте төмен индуктивтілігі бар катушкаларсыз дизайн, жоғары жиілікті төмен қуатты тізбектерге жарамды |
| Қоршаған ортаға төзімділік | Тот баспайтын болаттан жасалған терминалдары бар керамикалық өзек керемет діріл мен соққыға төзімділікті қамтамасыз етеді | Жұқа үлбірлі құрылымның адгезиясы әлсіз және діріл әсерінен бұзылуға бейім |
| Шығындардың тиімділігі | Жоғары қуатты қолданбалар үшін жоғары үнемді; төмен қуат рейтингтері үшін жоғары баға | Төмен қуатты қолданбалар үшін төмен баға; жоғары қуат талаптары үшін қымбат және аз практикалық |
1-сұрақ: Тиісті қуат көрсеткіші бар резисторды қалай таңдауға болады?
A: Номиналды қуаты тізбектегі нақты қуат тұтынуынан 1,5-2 есе артық резисторды таңдаңыз. Сондай-ақ, қоршаған орта температурасына байланысты қуаттың төмендеуін ескеріңіз; жоғары температуралы орталар үшін жоғары қуат көрсеткіші қажет.
2-сұрақ: Резистор бетінің температурасы өте жоғары болуы қалыпты жағдай ма?
A: DUFEW гофрленген резисторлар жұмыс кезінде электр энергиясын жылуға түрлендіреді, сондықтан беттің жоғары температурасы қалыпты болып табылады. Орнату орны жақсы желдетілетініне және жанғыш материалдардың болмауына көз жеткізіңіз. Температура әдеттен тыс жоғары болса, шамадан тыс жүктемені немесе аз қуат рейтингін таңдауды тексеріңіз.
3-сұрақ: Резисторларды орнатудың ұсынылатын әдісі қандай?
A: Өнім көлденең немесе тік орнатуды қолдайды; табиғи конвекциямен салқындатуды жеңілдету үшін көлденең орнатуға артықшылық беріледі. Резистор корпусының айналасында жеткілікті саңылау болуын қамтамасыз етіңіз (әдетте, кем дегенде резистордың диаметрі) және оны шкаф қабырғаларына немесе басқа жылу шығаратын құрамдас бөліктерге қарсы орнатудан аулақ болыңыз. Бірнеше резисторлар қатар орнатылса, олардың арасындағы қашықтық кемінде 50 мм болуы керек.
4-сұрақ: CRR сериясы үшін қарсылық төзімділік бағалары қандай және мен қалай таңдауға болады?
A: DUFEW CRR сериясы үш төзімділік дәрежесін ұсынады: K класы (±10%), J класы (±5%) және H класы (±3%). J класы (±5%) әдетте өнеркәсіптік тежеу және жүктемені қолдану үшін жеткілікті; дәлдікті өлшеу немесе сынама алу тізбектері үшін жоғары дәлдік үшін H класы (±3%) ұсынылады.
