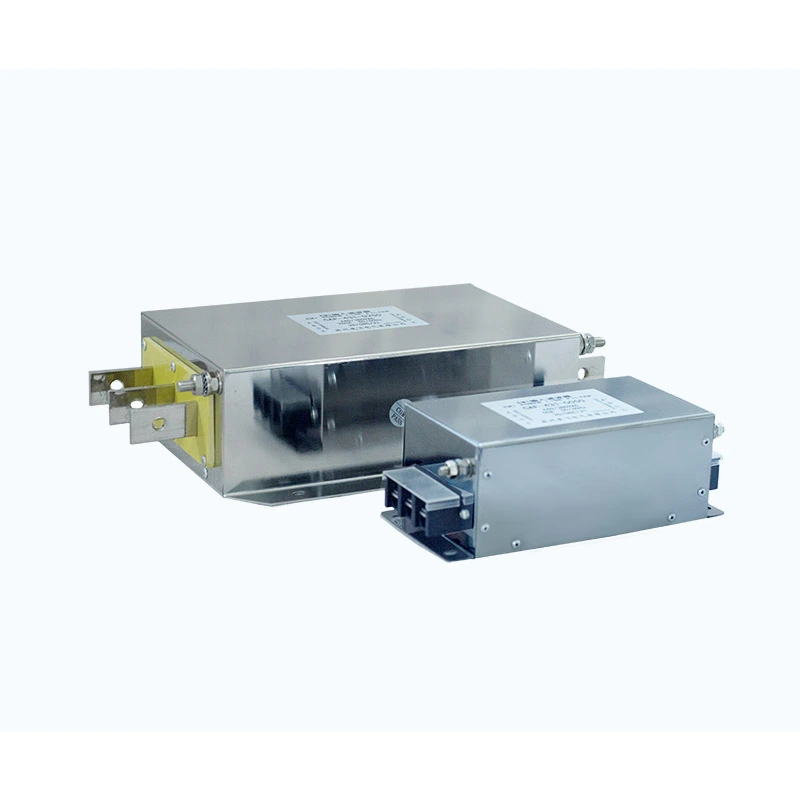

Кіріс сүзгісі

Заманауи өнеркәсіптік автоматтандыру жүйелерінде VFD және қуатты электронды құрылғылар жұмыс кезінде жоғары жиілікті коммутациялық шу мен гармоникалық бұзылуларды тудырады. These disturbances may affect nearby controllers, communication systems, sensors, and other sensitive equipment.

Dufew электрлік кіріс сүзгісі жетек жүйесі мен электр желісі арасындағы электромагниттік кедергілерді беру жолдарын азайту үшін қуат көзі мен VFD немесе сервожетектің кіріс терминалдары арасында тізбектей орнатылады.

Сүзгі кең жиілік диапазонында жалпы режимдегі және дифференциалдық режимдегі кедергілерді басу үшін оңтайландырылған магниттік компоненттерді, конденсаторларды және демпферлік дизайнды біріктіретін көп сатылы EMC сүзгі құрылымын қабылдайды.

Негізгі дизайн ерекшеліктері мыналарды қамтиды:

- Тұрақты сүзу өнімділігі үшін аз шығынды магнитті құрамдас бөліктер

- EMC басу үшін оңтайландырылған конденсатор желісі

- Қорғаныс жүйелерімен үйлесімділік үшін төмен ағып кету тогы дизайны

- Өнеркәсіптік орта үшін жоғары оқшаулау өнімділігі

- икемді IP00/IP20 орнату конфигурациялары

Сенімді EMC өнімділігі және реттелетін электр параметрлері бар Dufew кіріс сүзгілері талап етілетін өнеркәсіптік қолданбаларда жүйе тұрақтылығын жақсартуға көмектеседі.

Кіріс сүзгісі VFD жүйесінің өнімділігін қалай жақсартады?

1. Өткізілетін электромагниттік кедергіні азайтыңыз

VFD коммутация құрылғылары қуат кабельдері арқылы өтіп, электр желісіне қайта берілуі мүмкін жоғары жиілікті шуды тудырады. Сүзгі шығарындыларды азайтуға, жоғары жиілікті кедергілердің берілуін шектеуге, ЭМҮ өнімділігін жақсартуға және жақын маңдағы электр жабдығының кедергісін азайтуға көмектеседі.

2. Жалпы режим және дифференциалдық режим шуды басу

Әртүрлі кедергі жолдары әртүрлі сүзгілеу әдістерін қажет етеді. Сүзгі құрылымы электр желілері мен жер арасындағы шуды жалпы режимде басуды өткізгіштер арасындағы кедергіге арналған дифференциалды режимді басуды біріктіреді. Бұл күрделі өндірістік орталарда электромагниттік үйлесімділікті жақсартуға көмектеседі.

3. Қуат желісінің тұрақтылығын жақсарту

Industrial power networks can be affected by voltage fluctuations, switching disturbances, and harmonic interference. Бұл бұзылулардың жетек жүйелеріне әсерін азайту арқылы сүзгі жабдықтың тұрақты жұмысын сақтауға көмектеседі және сезімтал электрлік компоненттерді қосымша қорғауды қамтамасыз етеді.

4. Ұзын кабельді және көп жетекті қолданбаларды қолдау

EMC мәселелері бірнеше жетектері бар жүйелерде немесе ұзын қозғалтқыш кабельдерінің орналасуында айтарлықтай айқын болуы мүмкін. Дизайн көп жетекті қондырғыларға, ұзын кабельдік қолданбаларға, жоғары тығыздықты басқару шкафтарына және ЭМҮ тұрақты өнімділігі талап етілетін өнеркәсіптік автоматтандыру жүйелеріне жарамды.

Негізгі дизайн мүмкіндіктері

Үш сатылы ЭМС сүзу құрылымы

Оңтайландырылған үш сатылы құрылым төмен, орташа және жоғары жиілікті диапазондарда әлсіретуді қамтамасыз етеді, әртүрлі электр кедергілерін азайтуға және әртүрлі жұмыс жағдайларында тиімді сүзу өнімділігін сақтауға көмектеседі.

Төмен ағып кету тогының дизайны

Жерге қосу конденсаторының құрылымы ағып кетуден қорғау құрылғыларымен үйлесімділікті сақтай отырып, қажетсіз ағып кету тогын шектеу үшін оңтайландырылған. Бұл өнеркәсіптік электр жүйелеріндегі тұрақты жұмысты қолдайды.

Сенімділігі жоғары оқшаулау жүйесі

Оқшаулау жүйесі 1500VDC/60S дейін желілік диэлектрлік беріктігі, 2500VDC/60S дейін желілік диэлектрлік беріктігі және 1000VDC кезінде оқшаулау кедергісі ≥100MΩ болатын ұзақ мерзімді өнеркәсіптік пайдалануға арналған.

Қолдану сценарийлері

Dufew кіріс сүзгі шешімдері жақсартылған ЭМҮ өнімділігі мен электрлік тұрақтылықты қажет ететін қолданбаларда кеңінен қолданылады.

Техникалық сипаттамалар

Өндірістік мүмкіндік және сапаны қамтамасыз ету

Dufew Electric өнеркәсіптік қуат электроникасының компоненттеріне маманданған, соның ішінде EMC сүзгілері, реакторлар, тежеу ​​резисторлары және теңшелген электр шешімдері.

Бақыланатын өндірістік процестер мен электрлік өнімділікті сынау арқылы Dufew өнеркәсіптік қолданбалар үшін сенімді өнім сапасын қамтамасыз етеді.

Сапаны бақылау мыналарды қамтиды:

- Құрамдас бөліктерді тексеру

- Электрлік өнімділікті сынау

- Оқшаулау төзімділігін сынау

- Кернеу сынақтарына төтеп беру

- функционалдық тексеру

Dufew сапа менеджменті жүйесін және өнім стандарттарын үздіксіз жетілдіріп отырады.

Сертификаттар мен техникалық құжаттарға мыналар жатады:

- ISO 9001 сапа менеджменті жүйесі

- CE сертификаты

- Өнімді сынау есептері

- Жекелеген техникалық құжаттама

Dufew әлемдік тұтынушылар үшін OEM өндірісін, теңшелген дизайнды және инженерлік ынтымақтастықты қолдайды.

Қаптама және жеткізу

Dufew тасымалдау кезінде электр компоненттерін қорғау үшін экспортқа бағытталған орау шешімдерін ұсынады.

Қаптама мыналарды қамтиды:

- Ылғалдан қорғау

- соққыға төзімді бекіту

- Үлкен үлгілерге арналған күшейтілген қаптама

- Өнімнің идентификациялық жапсырмалары

- жөнелтумен бірге техникалық құжаттар

Әрбір сүзгі тұтынушы талаптарына сәйкестігін қамтамасыз ету үшін жеткізу алдында тексеріледі.

Жиі қойылатын сұрақтар

1-сұрақ: VFD жүйесіндегі кіріс сүзгісінің мақсаты қандай?

Ол VFD жұмысы кезінде пайда болатын электромагниттік кедергілерді азайтуға, EMC өнімділігін жақсартуға және электр компоненттерін сыртқы қуат кедергілерінен қорғауға көмектеседі.

2-сұрақ: Бұл сүзгіні қайда орнату керек?

Ол қуат желісі арқылы кедергілерді жіберуді азайту және жүйе тұрақтылығын жақсарту үшін қуат көзі мен VFD немесе сервожетектің кіріс терминалдары арасында орнатылады.

3-сұрақ: Dufew өнімдері қандай кабель ұзындығын қолдай алады?

Орнату шарттарына байланысты Dufew шешімдері 400 метрге дейінгі экрандалған кабельдерді және 300 метрге дейінгі экрандалмаған кабельдерді қолдай алады, бұл ұзақ қашықтықтағы қолданбаларда тұрақты сүзу өнімділігін сақтауға көмектеседі.

4-сұрақ: Dufew EMC сүзу шешімдерін теңшей ала ма?

Иә. Dufew әр түрлі қолданбалы талаптарға сәйкес кернеу рейтингін, ток сыйымдылығын, сүзу параметрлерін, механикалық өлшемдерді және орнату құрылымдарын қамтитын теңшелген шешімдерді ұсынады.

Dufew Electric ұсынған EMC сүзу шешімдері

Dufew Electric VFD жүйелері, серво дискілер және өнеркәсіптік автоматтандыру қолданбалары үшін теңшелген кіріс сүзгі шешімдерін ұсынады.

Кәсіби инженерлік қабілеті, сенімді өндірістік процестері және қатаң сапаны бақылау арқылы Dufew тұтынушыларға EMC өнімділігін жақсартуға, электр кедергілерін азайтуға және тұрақты ұзақ мерзімді жұмыс істеуге көмектеседі.
