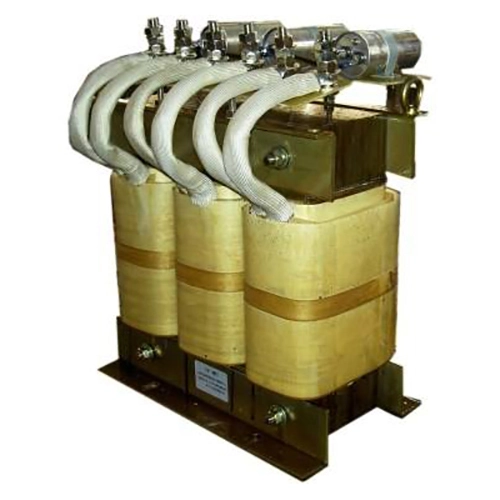

Dufew электр синус толқыны сүзгісі қозғалтқыш жағындағы толқын пішінінің сапасын жақсарту және өнеркәсіптік қолданбаларда сенімді қозғалтқышты қорғауды қамтамасыз ету үшін VFD жүйелерінің шығыс жағында орнатылған. VFD коммутациялық жұмысы кезінде жоғары жиілікті PWM кернеу импульстері генерацияланады және қозғалтқыш кабельдері арқылы беріледі, әсіресе алыс қашықтықтағы қондырғыларда, олар шағылысқан кернеуді, dv/dt кернеуінің жоғарылауын, электромагниттік кедергілерді және қозғалтқыштың қосымша жоғалуын тудыруы мүмкін.
VFD синустық толқын сүзгісі реакторлар мен конденсаторлардан тұратын LC төмен жиілікті сүзгі құрылымын қабылдайды. Сүзгі желісі PWM шығыс сигналдарынан тасымалдаушы жиілік құрамдастарын және жоғары жиілікті гармоникаларды әлсіретеді, сонымен бірге негізгі жиілік кернеуінің тиімді өтуіне мүмкіндік береді, шығыс толқын пішінін тегіс синусоидальды толқын пішініне түрлендіреді.
Сүзу процесі көмектеседі:
- PWM жоғары жиілікті құрамдастарын азайтыңыз
- Қозғалтқыш терминалының кернеуінің толқын пішінін жақсарту
- Мотордың оқшаулауындағы dv/dt кернеуінің төмендеуі
- Электромагниттік кедергіні азайту (EMI)
- Қозғалтқыштың жұмыс тұрақтылығын және қызмет көрсету сенімділігін жақсарту
Өнім үздіксіз өндірістік жұмыс кезінде тұрақты өнімділікті қамтамасыз ету үшін аз шығынды суықтай илектелген кремний болат өзектерін, F класты оқшаулау материалдарын, вакуумды сіңдіру технологиясын және оңтайландырылған жылу құрылымдарын пайдаланады, бұл ұзын кабельдік қозғалтқыш жүйелеріне, автоматика жабдықтарына және жоғары өнімді VFD қолданбаларына тиімді шешім ұсынады.
Негізінен тізбектің кедергісін арттыратын стандартты шығыс реакторынан айырмашылығы, LC сүзгі құрылымы жоғары жиілікті коммутациялық құрамдастардың көбірек әлсіреуін қамтамасыз етеді, нәтижесінде жоғары жиілікті бұрмалануы төмен қозғалтқыш кернеуінің толқын пішіні және қозғалтқыш орамаларында электр кернеуі азаяды.
Жоғары dv/dt PWM импульстары, әсіресе VFD мен қозғалтқыш арасында ұзын кабельдер орнатылған кезде, оқшаулау кернеуін арттыруы мүмкін. Сүзгі кернеудің жоғарылауын және шағылысқан толқын әсерлерін шектеуге көмектеседі, қозғалтқыш орамасының оқшаулауындағы кернеуді азайтады және қозғалтқыштың ұзақ мерзімді жұмысын қолдайды.
Ұзын мотор кабельдері зарядтау тогы мен шағылысқан кернеуді арттыратын бөлінген сыйымдылықты енгізеді. Dufew қашықтағы сорғы жүйелері, сыртқы мотор жабдықтары, жер асты машиналары және үлкен өндіріс желілері сияқты қолданбаларға арналған жүйелік талаптарға сәйкес электр параметрлерін реттейді.
Жоғары жиілікті кедергі мен шығыс толқын пішінінің бұрмалануын әлсірету арқылы сүзгі қозғалтқыштың электромагниттік шуды, қосымша температураның жоғарылауы, гармоникаға байланысты жоғалтулар және тұрақсыз инвертор шығыс толқын пішіндеріне байланысты механикалық дірілді азайтуға көмектеседі.
Реактор мен конденсатор VFD PWM шығыс сипаттамаларына сәйкес сәйкестендіріледі. Алынған LC құрылымы негізгі жиіліктің берілуін сақтай отырып және қозғалтқыш жағындағы кернеу толқынының пішінін жақсарта отырып, тасымалдаушы жиілік құрамдастарын әлсіретеді.
Магниттік жүйе тұрақты индуктивті сипаттамаларды сақтау және үздіксіз жұмыс кезінде магниттік ысыраптарды басқару үшін суықтай илектелген кремний болат өзектерін, оңтайландырылған ауа саңылауының құрылымын және аз шығынды магниттік материалдарды пайдалана алады.
Оқшаулау жүйесі F класты жоғары температуралық оқшаулауды, вакуумды сіңдіруді және отқа төзімді оқшаулағыш материалдарды қамтуы мүмкін. Бұл шаралар диэлектрлік беріктікті, механикалық тұрақтылықты және үздіксіз өндірістік жағдайларда сенімді жұмысты қолдайды.
Мысалы: SWF-4 3 2-1200
| Код | Сипаттама |
|---|---|
| SWF | Dufew электрлік синус толқынды сүзгілер сериясы |
| 4 | Кернеу деңгейі (2=220В, 4=380В, 6=690В) |
| 3 | Фаза саны (3=Үшфазалы, 1=Бірфазалы) |
| 2 | Орнату орны (VFD шығыс жағы) |
| 1200 | Номиналды ток (1200А) |
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50Гц / 60Гц / теңшелген |
| Тасымалдаушы жиілігі | 2кГц-8кГц |
| Кернеудің гармоникалық бұрмалануы | ≤5% |
| Номиналды ток | 5A-1200A |
| Кабельдің максималды ұзындығы | 3000 м дейін (қолданбаға байланысты) |
| Шамадан тыс жүктеу мүмкіндігі | 1 минут ішінде 1,5× номиналды ток |
| Температураның көтерілуі | ≤80K |
| Шу деңгейі | ≤65дБ |
| Диэлектрлік күш | 3000VAC / 10S |
| Оқшаулау кедергісі | ≥100МΩ |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | F класы (155℃) |
| Стандартты | GB/T15287/8 |
Dufew Sine Wave Filter шешімдері жақсартылған шығыс толқын пішінінің өнімділігін және қозғалтқышты қорғауды қажет ететін VFD жүйелеріне жарамды.
| Қолданба | Негізгі талап |
|---|---|
| Ұзақ қашықтыққа қозғалтқыш жүйелері | Кабельге байланысты кернеу кернеуін азайтыңыз |
| Сорғы және желдеткіш жүйелері | Қозғалтқыш жұмысының тұрақтылығын жақсарту |
| CNC жабдықтары | Дәл өңдеу өнімділігін қолдау |
| Өнеркәсіптік автоматтандыру желілері | Электр кедергісін азайтыңыз |
| Лифттер | Дискінің сенімділігін жақсарту |
| Крандар мен жүк көтеру жабдықтары | Жиі жеделдету мен тежеуді қолдау |
| Сыртқы қозғалтқыш қондырғылары | Қашықтағы жабдықтың жұмысын қосыңыз |
Dufew Electric сүзгілерді, реакторларды, тежеу резисторларын, трансформаторларды және теңшелген электр шешімдерін қоса алғанда, өнеркәсіптік қуат электроникасының компоненттерін шығарады. Толқын пішінін сүзгілеу өнімдері үшін өндіріс магниттік құрамдастарды дайындау мен ораудан оқшаулауды өңдеуге, сіңдіруге, электрлік сынақтарға және қорытынды тексеруге дейін бақыланатын процестер арқылы жүзеге асырылады.
Өндірістік процестерге мыналар жатады:
- Магниттік ядроны өңдеу
- Дәл орам
- оқшаулауды өңдеу
- вакуумды сіңдіру
- Электрлік өнімділікті сынау
Сапаны тексеру негізгі электрлік және механикалық параметрлерді қамтиды, оның ішінде тексерулер:
- Оқшаулау төзімділігін сынау
- диэлектрлік төзімділікті сынау
- Электрлік параметрлерді тексеру
- Температураның жоғарылауын сынау
- сыртқы түрін соңғы тексеру
Dufew Electric сонымен қатар OEM өндірісін, теңшелген электр параметрлерін, инженерлік қолданбаларды қолдауды және жобаға негізделген жабдықтауды қолдайды. Өнім сызбалары, сынақ есептері және сертификаттау құжаттары тапсырыс беруші мен жоба талаптарына сәйкес берілуі мүмкін.
Dufew өнеркәсіптік электр өнімдері үшін экспорттық стандартты қаптама шешімдерін ұсынады.
Қаптама мыналарды қамтиды:
- Ылғалға төзімді қорғаныс
- соққыға төзімді бекіту
- Ауыр үлгілерге арналған күшейтілген ағаш қораптар
- Өнімнің идентификациялық жапсырмалары
- Техникалық құжаттар
Өнімнің техникалық сипаттамалары тұтынушы талаптарына сәйкес келетініне көз жеткізу үшін әрбір құрылғы жөнелту алдында тексеріледі.
| Салыстыру | Синустикалық толқын сүзгісі | Шығу реакторы |
|---|---|---|
| Сүзгілеу принципі | PWM құрамдастарын азайту үшін LC төмен жиілікті сүзгілеу | Ток өзгерісін шектеу үшін кедергіні арттырады |
| Негізгі функция | Толқын пішінінің сапасын жақсартады және жоғары жиілікті кернеуді басады | Кернеудің көтерілу жылдамдығын және ток ауытқуын азайтады |
| Шығыс толқын пішіні | Жақын синусоидальды кернеу шығысы | PWM толқын пішіні қалады |
| Кабельдік қолданба | Ұзын моторлы кабель жүйелері үшін қолайлы | Негізінен орташа кабельдік қашықтық үшін қолданылады |
| Моторды қорғау | Жоғары жиілікті кернеуден күшті қорғанысты қамтамасыз етеді | Негізгі қозғалтқышты қорғауды қамтамасыз етеді |
Синус толқыны сүзгісі PWM коммутация компоненттерін азайту және мотор жағындағы толқын пішінінің сапасын жақсарту үшін LC сүзгі құрылымын пайдаланады. Шығу реакторы негізінен ток өзгерістерін шектеу және кернеудің көтерілу жылдамдығын төмендету үшін кедергіні арттырады, бірақ ол шығыс толқын пішінін айтарлықтай өзгертпейді.
Ұзын мотор кабельдері, сезімтал қозғалтқыштар, қатаң EMC талаптары немесе PWM кернеу кернеуі қозғалтқыш сенімділігіне әсер етуі мүмкін жүйелер бар қолданбалар үшін ұсынылады.
Иә. Сүзгілеу параметрлерін кабель ұзындығына, қозғалтқыш қуатына, VFD сипаттамаларына және жұмыс жағдайларына сәйкес реттеуге болады.
Иә. Dufew кернеу рейтингі, ток сыйымдылығы, тасымалдаушы жиілігі, орнату талаптары және арнайы қолдану шарттарына негізделген теңшелген конструкцияларды қолдайды.
