Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

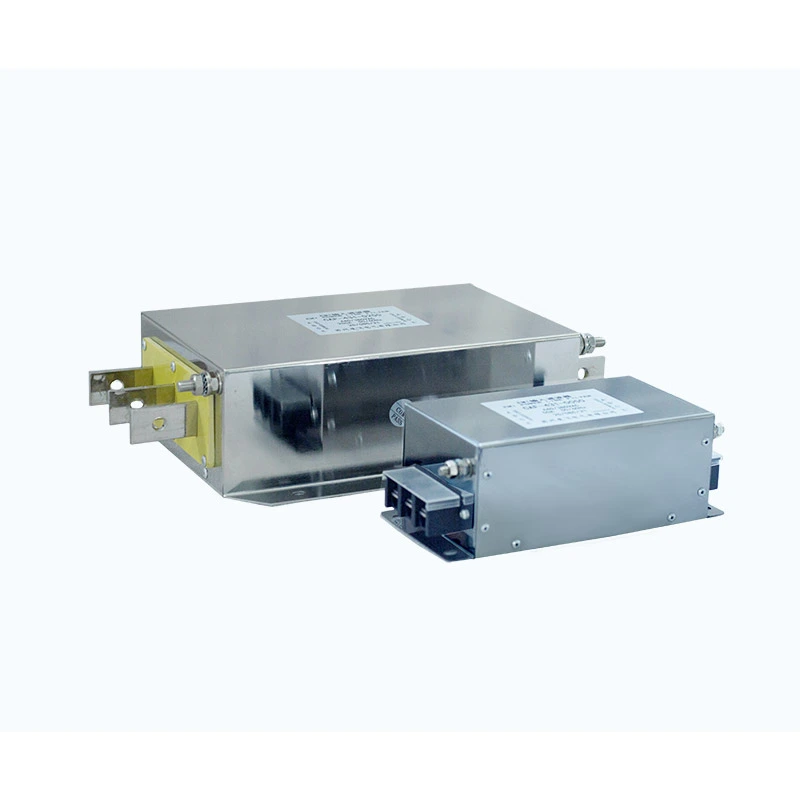

Шығыс сүзгісі қозғалтқышқа берілетін электр сигналдарының сапасын жақсарту үшін VFD шығыс терминалдары мен қозғалтқыш кіріс терминалдары арасында орнатылады.
Көп сатылы сүзгілеу тізбектерін оңтайландырылған магниттік құрамдас бөліктермен біріктіру арқылы ол PWM инверторының жұмысы нәтижесінде пайда болатын жоғары жиілікті коммутациялық кедергілерді әлсіретеді және қозғалтқыш терминалдарындағы электр кернеуін азайтады.
Дизайн азайтуға көмектеседі:
- жоғары жиілікті гармоникалық компоненттер
- Жылдам ауысудан туындаған кернеудің жоғарылау импульстері
- қозғалтқыштың оқшаулауындағы dv/dt кернеуі
- Қозғалтқыш кабельдері арқылы электромагниттік кедергі
Оқшаулау жүйесі мыналарды қамтамасыз етеді:
- желіден желіге: 1500VDC / 60S
- Жерге желі: 2500VDC / 60S
100МΩ-ден жоғары оқшаулау кедергісі, 1 минут ішінде 1,4 есе номиналды токтың шамадан тыс жүктелу мүмкіндігі және экрандалған кабельдермен 400 м-ге дейінгі мотор кабелі қашықтығын қолдауымен Dufew шешімдері талап етілетін өнеркәсіптік жетек жүйелеріне жарамды.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50Гц / 60Гц / 500Гц дейін |
| Номиналды ток | 5А - 1600А |
| Диэлектрлік күш | Желіден желіге: 1500VDC (60S); Желіден жерге: 2500VDC (60S) |
| Оқшаулау кедергісі | ≥100МΩ (1000VDC) |
| Шамадан тыс жүктеу мүмкіндігі | 1 минут ішінде 1,4 есе номиналды ток (аралық ≥15 минут) |
| Кабельдің максималды ұзындығы | Экрандалған кабель: 400м; Экрандалмаған кабель: 300м |
| Қорғау дәрежесі | IP00 / IP20 |
| Оқшаулау класы | T40 / F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Өнім стандарты | GB/T15287/8 |
CAF-4 3 2-0600
| Код | Сипаттама |
|---|---|
| CAF | Dufew электр сүзгілері сериясы |
| 4 | Кернеу деңгейі (2 = 220 В, 4 = 380 В, 6 = 690 В) |
| 3 | Фаза саны (3 = үш фазалы, 1 = бір фазалы) |
| 2 | Сүзгі түрі (1 = кіріс сүзгісі, 2 = шығыс сүзгісі) |
| 0600 | Номиналды ток (0600 = 600А) |
Ұзын мотор кабельдері зарядтау тогы мен жоғары жиілікті кедергілерді арттыруы мүмкін бөлінген сыйымдылықты енгізуі мүмкін. Оңтайландырылған магниттік схеманың дизайны кабель сыйымдылығының әсерін азайтуға, шығыс толқын пішінінің тұрақтылығын жақсартуға және жоғары жиілікті сәулеленуді азайтуға көмектеседі, бұл сүзгіні қашықтағы қозғалтқыш қондырғыларына жарамды етеді. Ол 400 м-ге дейінгі экрандалған кабельдерді және 300 м-ге дейінгі экрандалмаған кабельдерді қолдайды.
PWM коммутациялық жұмысы қозғалтқыш орамаларында кернеудің жылдам көтерілуін және жоғары жиілікті кернеуді тудыруы мүмкін. Шығу сүзгісі dv/dt соққысын және кернеудің жоғарылау кернеуін азайтуға көмектеседі, импульстердің ауысуынан туындаған оқшаулаудың қартаюын шектейді және мотор қызметінің жалпы сенімділігін арттырады.
Көп сатылы сүзгі құрылымы жоғары жиілікті коммутация шуды, сондай-ақ жалпы режим және дифференциалды режим кедергілерін басуға көмектеседі. Бұл EMC өнімділігін жақсартады және сезімтал басқару және бақылау жабдығымен жабдықталған жүйелердегі кедергілерді азайтады.
Сүзгі дизайны ең алдымен қозғалтқыштың қалыпты жұмысы үшін қажетті негізгі жиілік энергиясын сақтай отырып, жоғары жиілікті құрамдастарға бағытталған. Бұл қозғалтқыштың тұрақты шығу моментін сақтауға, қосымша шығындарды азайтуға және сенімді үздіксіз жұмысты қолдауға көмектеседі.
Ықшам дизайн тік және көлденең орнатуды қолдайды және әртүрлі шкаф орналасуларын орналастыра алады. Арнайы өнеркәсіптік қолданбаларға және OEM жоба талаптарын қанағаттандыру үшін теңшелген кернеу мен ток көрсеткіштері де қол жетімді.
Dufew шығыс сүзгісі мотор кабелінің ұзындығы 50 метрден асатын қолданбаларға, сондай-ақ жоғары дәлдіктегі серво өңдеу жабдықтарына, көп моторлы синхронды жетек жүйелеріне және сезімтал тексеру жабдығымен жабдықталған өндірістік желілерге жарамды. Ол сондай-ақ жиі жеделдету мен тежеуді қажет ететін крандар мен инъекциялық қалыптау жабдықтарына жарамды.
Типтік қолданбаларға өнеркәсіптік автоматтандыру, CNC машиналары, элеваторлар, порт жабдықтары, тоқыма машиналары, бүрку машиналары және сынақ жүйелері жатады.
| Салыстыру өлшемі | Dufew кәсіби шығыс сүзгісі | Стандартты шығыс сүзгілеу шешімі |
|---|---|---|
| Сүзгі құрылымы | PWM коммутация кедергісі үшін көп сатылы сүзгілеу дизайны | Шектеулі жиілікті әлсіретумен қарапайым сүзу құрылымы |
| Негізгі қолданба | Моторлы гармоникалық басу және dv/dt кернеуді азайту | Негізгі шығыс толқын пішінін жақсарту |
| Ұзын кабель мүмкіндігі | 400 м экрандалған кабельге дейінгі ұзақ қашықтыққа арналған мотор кабелі қолданбаларын қолдайды | Ұзартылған кабель қашықтығымен өнімділік төмендеуі мүмкін |
| Моторды қорғау | Кернеу импульстарының ауысуынан туындаған оқшаулау кернеуін азайтуға көмектеседі | Жоғары жиілікті кернеуден шектеулі қорғаныс |
| Жүйелік интеграция | Дәлдік және өнеркәсіптік жетек жүйелері үшін қолайлы | Негізінен жалпы қолданбалар үшін қолданылады |
Dufew Electric сүзгілерді, реакторларды, тежеу резисторларын және теңшелген электрлік шешімдерді қоса алғанда, өнеркәсіптік қуат электроникасының компоненттеріне маманданған.
Магниттік құрамдас бөліктер мен жетек жүйесі қолданбаларында инженерлік тәжірибесі бар Dufew әртүрлі кернеу деңгейлері, ток ауқымдары және орнату талаптары үшін теңшелген шешімдерді ұсынады.
Dufew компаниясының өндірістік мүмкіндіктері тұрақты өндіріс сапасы мен сенімді өнім өнімділігін қамтамасыз ете отырып, магниттік құрамдастарды өңдеуді, дәл орауды, оқшаулауды өңдеуді, электрлік параметрлерді тексеруді және өнімділікті сынауды қамтиды.
Сапаны бақылау оқшаулау кедергісін, диэлектрлік төзімділікті, температураның жоғарылауын, электрлік өнімділікті және сыртқы түрін тексеруді қамтиды. Әрбір кезең электр қауіпсіздігін, жұмыс тұрақтылығын және дайын өнімнің жалпы сапасын тексеруге арналған.
Dufew әртүрлі өнеркәсіптік талаптарды қанағаттандыру үшін OEM өндірісін, теңшелген конструкцияларды, техникалық құжаттаманы және қолданбалы инженерлік қолдауды қолдайды. Сапа құжаттамасы ISO сапа менеджменті сертификатын, CE сертификатын және өнімді сынау есептерін қамтиды.
Dufew өнеркәсіптік электр бөлшектерін қауіпсіз тасымалдауды қамтамасыз ету үшін экспорттық стандартты қаптаманы қолданады.
Қаптама шешімдеріне мыналар кіреді:
- Ылғалға төзімді қорғаныс
- соққыға төзімді бекіту
- Үлкен үлгілерге арналған күшейтілген ағаш қораптар
- Өнімнің идентификациялық жапсырмалары
- Техникалық құжаттар
Әрбір өнім жөнелту алдында тұтынушы талаптарына сәйкестігін тексеру үшін тексеріледі.
Шығу сүзгісі негізінен жоғары жиілікті коммутациялық құрамдастарға, PWM кедергілеріне және қозғалтқыш жағындағы электромагниттік шуылға бағытталған. Шығу реакторы негізінен кернеудің көтерілу жылдамдығын төмендетеді, ток әсерін шектейді және шығыс толқын пішінінің шарттарын жақсартады.
Қажетті қолданбалар үшін қолайлы шешім кабель ұзындығына, қозғалтқыш түріне және EMC талаптарына байланысты.
Иә. Инверторды ауыстыру арқылы жасалған жоғары жиілікті құрамдастарды азайту арқылы ол электромагниттік дірілді азайтуға және қозғалтқыштың жұмыс жағдайын жақсартуға көмектеседі.
Ұзын кабельдер бөлінген сыйымдылықты арттырады және жоғары жиілікті кедергілерді күшейтуі мүмкін. Дұрыс сүзгілеу кабельге байланысты электр кернеуін азайтуға көмектеседі және жүйе тұрақтылығын жақсартады.
Иә. Dufew тапсырыс берушінің талаптарына сәйкес кернеу рейтингін, ток қуатын, сүзу сипаттамаларын, өлшемдерін және орнату құрылымын қамтитын теңшелген шешімдерді ұсынады.
