Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

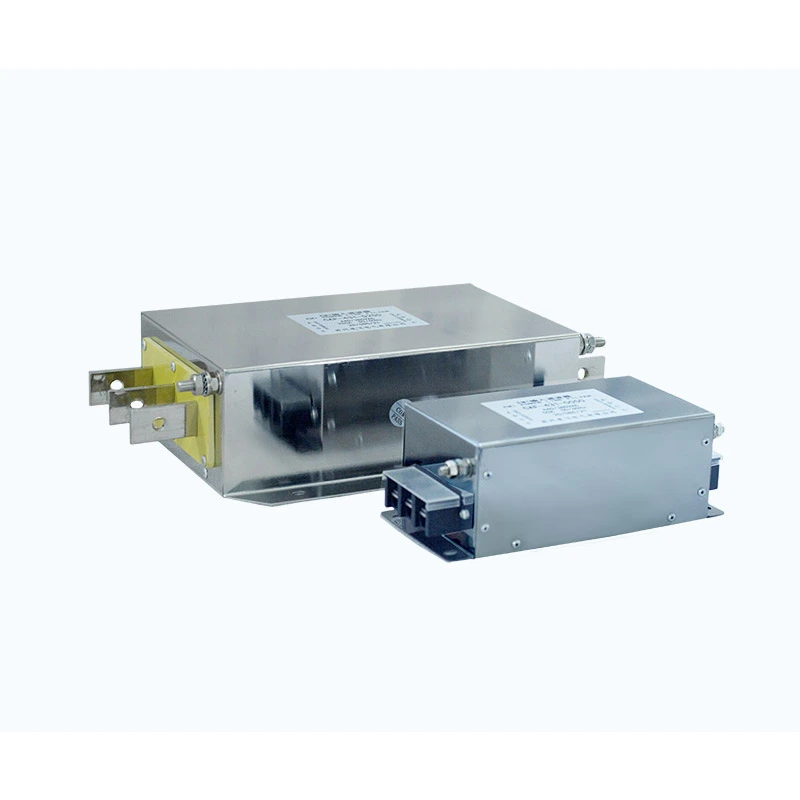

Dufew электр гармоникалық сүзгісі жұмыс кезінде гармоникалық токтарды тудыратын VFD жүйелеріне және басқа сызықты емес жүктемелерге арналған. Жетек жүйесінің кіріс жағында орнатылған ол таңдалған төмен ретті гармоникаларды азайту және қуат сапасын жақсарту үшін сүзгі реакторлары, қуат конденсаторлары және индуктивті емес демпферлік резисторлары бар реттелген LC тізбегін пайдаланады. Әдеттегі мақсатты гармоника 5-ші, 7-ші, 11-ші және 13-ші реттерді қамтиды, соңғы конфигурация жүйе кернеуімен, жүктеме сипаттамаларымен, гармоникалық спектрмен және қажетті сүзу өнімділігімен анықталады.
Типтік өнімділік параметрлері таңдалған үлгіге және жұмыс жағдайларына байланысты толық жүктеме кезінде THDi <10%, THDv <5%, 0,98-ден жоғары қуат коэффициенті, температураның көтерілуі ≤80K, шу деңгейі ≤65дБ және 3000VAC дейінгі диэлектрлік беріктікті қамтиды.
VFD, түрлендіргіштер, түзеткіштер және басқа сызықты емес жүктемелер айнымалы токты түрлендіру және коммутациялау кезінде гармоникалық токтарды тудыруы мүмкін. Гармоникалық деңгейлер шамадан тыс жоғарылағанда, олар трансформатор мен кабельдің жоғалуын арттыруы, қосымша қыздыруды тудыруы, қуат коэффициентін төмендетуі және сезімтал электр жабдықтарының тұрақтылығына әсер етуі мүмкін.
Бірнеше сызықты емес жүктемелері бар өнеркәсіптік электр желілері үшін сәйкес гармоникалық бақылау тұрақты электрлік жағдайларды сақтауға және тарату жүйесіне гармоникалық токтардың әсерін азайтуға көмектеседі.
Реактор мен конденсатор параметрлері таңдалған гармоникалық жиіліктерде төмен кедергілі жолды жасау үшін жүйеге және гармоникалық сипаттамаларға сәйкес сәйкестендіріледі. Бұл қалыпты негізгі жиілік жұмысын сақтай отырып, гармоникалық токтарды сүзгі арқылы бұруға мүмкіндік береді.
Сүзгі, тор кедергісі және сызықты емес жүктемелер арасындағы резонансты басқару үшін сүзгі тізбегіне индуктивті емес демпферлік резисторлар енгізілген. Бұл гармоникалық күшейтуді шектеуге және үздіксіз жұмыс кезінде сүзгі компоненттеріне шамадан тыс ток кернеуін азайтуға көмектеседі.
Тұрақты сүзу өнімділігі реактор индуктивтілігінің, конденсатордың сыйымдылығының, демпферлік кедергінің және жылуды бөлудің дұрыс үйлестіруіне байланысты. Dufew үздіксіз өндірістік жүктемелер кезінде сенімді өнімділікті сақтау үшін бұл параметрлерді электрлік рейтингке және жұмыс жағдайларына сәйкес реттейді.
Filter selection should be based on the actual electrical characteristics of the installation rather than rated power alone. Dufew сәйкес конфигурацияны әзірлеу кезінде кернеу, ток, VFD сыйымдылығы, гармоникалық спектр, қажетті THDi және орнату ортасы сияқты жүйе жағдайларын бағалайды.
Инженерлік қолдау гармоникалық талдауды, сүзгі параметрлерін есептеуді, электр конфигурациясын, механикалық құрылымды және қолдану бойынша нұсқаулықты қамтуы мүмкін. Тұтынушылар гармоникалық өлшеу деректерін, бір сызықты диаграммаларды, жабдықтың техникалық сипаттамаларын немесе техникалық бағалау үшін жұмыс шарттарын ұсына алады.
Бапталған сүзгі тізбегі VFD және басқа да сызықтық емес жүктемелер тудыратын тән гармоникалық токтарды азайтады, бұл ток толқын пішінінің бұрмалануын азайтуға және трансформаторлар, кабельдер және басқа тарату жабдықтары арқылы гармоникалық айналымды азайтуға көмектеседі.
Гармоникалық ток пен реактивті қуат әсерлерін шешу арқылы сүзгі қуат коэффициентін жақсартуға, реактивті қуат сұранысын азайтуға және электр тарату жүйесіндегі шығындарды азайтуға көмектеседі.
Гармоникалық бұрмалануды азайту трансформаторлардың, тарату жабдықтарының, өнеркәсіптік автоматика жүйелерінің және басқа электрлік жүктемелердің, әсіресе сызықты емес жабдықтың үлесі жоғары қондырғыларда жұмыс жағдайларын жақсартуға мүмкіндік береді.
| Таңдау факторы | Қарастыру |
|---|---|
| Жүйе кернеуі | 220В / 380В / 690В / 1140В |
| Жүктеме түрі | VFD, түрлендіргіштер, сызықты емес өндірістік жүктемелер |
| Номиналды ток | Қосылған жабдықтың сыйымдылығына негізделген |
| Гармоникалық жағдай | THDi өлшеу немесе жүйелік талдау |
| Өнімділік мақсаты | Қажетті гармоникалық төмендету деңгейі |
| Орнату шарты | Кабинет кеңістігі және экологиялық талаптар |
Dufew нақты қолданба талаптарына сәйкес қолайлы сүзгі конфигурацияларын ұсына алады.
Dufew Гармоникалық Сүзгі шешімдері гармоникалық бұрмалану жабдықтың жұмысына әсер ететін өнеркәсіптік қуат жүйелеріне жарамды.
| Қолданба | Негізгі талап |
|---|---|
| VFD жүйелері | Гармоникалық токтың бұрмалануын азайтыңыз |
| Бірнеше жетекті жүйелер | Электр желісінің тұрақтылығын жақсарту |
| Өнеркәсіптік автоматтандыру | Сенімді электрлік жұмысты сақтаңыз |
| Лифттер | Жиі жеделдету кезінде гармоникалық әсерді азайтыңыз |
| Крандар мен жүк көтеру жабдықтары | Динамикалық жүктеме жұмысын қолдау |
| UPS жүйелері | Қуат сапасын жақсарту |
| Аккумуляторды зарядтау жүйелері | Гармоникалық әсерді азайтыңыз |
| Индукциялық жылыту жабдықтары | Электрлік үйлесімділікті жақсарту |
| Жаңартылатын энергия жүйелері | Тұрақты желі қосылымын қолдау |
Мысал: HFL-4 3 1-0490
| Код | Сипаттама |
|---|---|
| HFL | Dufew электрлік гармоникалық сүзгілер сериясы |
| 4 | Кернеу деңгейі (2=220В, 4=380В, 6=690В) |
| 3 | Фаза саны (3=Үшфазалы, 1=Бірфазалы) |
| 1 | Сүзгі конфигурациясы |
| 0490 | Номиналды ток (0490=490А) |
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жиілік | 50Гц / 60Гц |
| Тасымалдаушы жиілігі | 2кГц - 6кГц |
| Номиналды ток | 5А - 1200А |
| Сүзгі өнімділігі | THDi <10%, THDv <5% |
| Қуат факторы | Толық жүктеме кезінде PF >0,98 |
| Шамадан тыс жүктеу мүмкіндігі | 30 минут ішінде 120% номиналды ток |
| Температураның көтерілуі | ≤80K |
| Шу деңгейі | ≤65дБ |
| Диэлектрлік күш | 3000VAC / 50Гц / 10S |
| Оқшаулау кедергісі | ≥100МΩ |
| Қорғау дәрежесі | IP00 / IP22 |
| Оқшаулау класы | F класы (155℃) |
| Стандарттар | IEC61000 / GB/T14549-1993 |
Dufew Electric гармоникалық сүзгілерді, реакторларды, тежеу резисторларын, трансформаторларды және теңшелген электр шешімдерін қоса алғанда, өнеркәсіптік электр электроникасының компоненттеріне маманданған.
Гармоникалық сүзгі өнімдері үшін Dufew мыналарға назар аударады:
- Реакторды жасау және параметрлерді сәйкестендіру
- Конденсаторларды таңдау және біріктіру
- Резонанстық сипаттамаларды тексеру
- электр қауіпсіздігін тексеру
- өнімділікті тексеру
Әрбір өнім тексеруден өтеді, оның ішінде:
| Тексеру тармағы | Мақсат |
|---|---|
| Оқшаулауға төзімділікті сынау | Оқшаулаудың сенімділігін тексеріңіз |
| Диэлектрлік төзімділікті сынау | Электр қауіпсіздігін растаңыз |
| Электрлік параметрлерді сынау | Дизайн өнімділігін қамтамасыз ету |
| Температураның жоғарылауын сынау | Жылу қабілеттілігін тексеріңіз |
| Қорытынды тексеру | Өндіріс сапасын растаңыз |
Dufew қолдайды:
- OEM өндірісі
- Реттелетін гармоникалық шешімдер
- Инженерлік ынтымақтастық
- Жоба негізіндегі техникалық қолдау
Қолжетімді құжаттама ISO сапа менеджменті сертификатын, CE сертификатын және өнімді сынақ есептерін қамтиды.
Dufew өнеркәсіптік электр өнімдері үшін экспорттық стандартты қаптама шешімдерін ұсынады.
Қаптама мыналарды қамтиды:
- Ылғалдан қорғау
- соққыға төзімді бекіту
- Ауыр үлгілерге арналған күшейтілген ағаш қораптар
- Өнімнің идентификациялық жапсырмалары
- жөнелтумен бірге техникалық құжаттар
Тұтынушының техникалық талаптарына сәйкестігіне көз жеткізу үшін әрбір құрылғы жеткізілім алдында тексеріледі.
| Салыстыру | Гармоникалық сүзгі | EMI кіріс сүзгісі |
|---|---|---|
| Негізгі функция | Гармоникалық бұрмалануды азайтып, қуат сапасын жақсартыңыз | Электромагниттік кедергілерді басу |
| Мақсат | 5/7/11/13 гармоника | Жоғары жиілікті өткізілетін және сәулеленетін шу |
| Схеманы жобалау | Демпферлік резисторы бар реттелген LC тізбегі | EMI сүзу желісі |
| Қолданба | VFD жүйелері және сызықты емес жүктемелер | EMC сезімтал электронды жабдық |
| Негізгі пайдасы | Төмен THDi және жақсартылған тор тұрақтылығы | Электр шуының төмендеуі |
Әдеттегі сүзгі тізбегі реакторларды, конденсаторларды және демпферлік резисторларды пайдаланады. Бұл құрамдас бөліктер таңдалған гармоникалық жиіліктер үшін реттелген жолды жасау үшін бірге жұмыс істейді және жалпы қуат сапасын жақсартуға көмектеседі.
Таңдау жүйе кернеуіне, номиналды токқа, VFD сыйымдылығына, гармоникалық сипаттамаларға, THDi талаптарына және орнату шарттарына байланысты. Dufew арнайы қолданба мен пайдалану талаптарына негізделген ұсыныстар береді.
Иә. Dufew қолданбаға қолайлы конфигурацияны анықтау үшін гармоникалық өлшеу нәтижелерін жүйе параметрлерімен және қажетті сүзу өнімділігімен бірге бағалай алады.
Біріншісі негізінен сызықты емес жүктемелер тудыратын төмен ретті гармоникалық токтарды азайту үшін қолданылады, ал EMI сүзгісі бірінші кезекте коммутация құрылғыларынан туындаған жоғары жиілікті кедергілерді қарастырады.
Dufew Electric VFD жүйелері, өнеркәсіптік автоматика жабдықтары және қуатты түрлендіру қолданбалары үшін теңшелген шешімдерді ұсынады. Инженерлік тәжірибемен, бақыланатын өндіріс процестерімен және сапаны тексеру процедураларымен Dufew нақты жүйе талаптарына негізделген сүзгі таңдауды, параметрлерді сәйкестендіруді және қолданбаға тән конфигурацияларды қолдайды.
Өнімнің техникалық сипаттамалары, техникалық бағалау және теңшелген жобаны қолдау үшін Dufew Electric компаниясына хабарласыңыз.
