Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

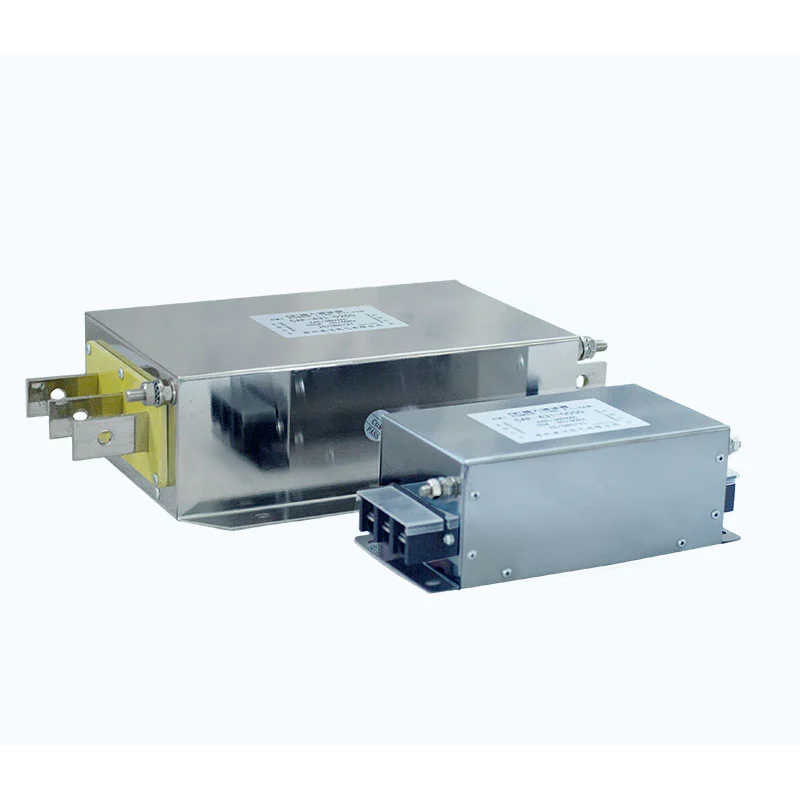

Dufew электр пассивті сүзгісі VFD, түрлендіргіштер, түзеткіштер және басқа сызықтық емес жүктемелерден гармоникалық токтар әсер ететін өнеркәсіптік қуат жүйелеріне арналған. Сүзгі реакторларын, конденсаторларды және индуктивті емес демпферлік резисторларды реттелген LC тізбегінде біріктіру арқылы ол таңдалған гармоникалық жиіліктер үшін төмен кедергілі жолды қамтамасыз етеді және электр желісіндегі гармоникалық ток айналымын азайтуға көмектеседі.
Айнымалы токты түрлендіру және қуатты электронды ауыстыру кезінде пайда болатын сызықты емес жүктемелер трансформатордың қызып кетуіне, кабельдің жоғалуына, қуат коэффициентінің төмендеуіне, электр жабдығының қосымша кернеуіне және тұрақсыз қуат сапасына ықпал етуі мүмкін. Жүйе шарттарына байланысты сүзгілеу конфигурациясы 5-ші, 7-ші, 11-ші және жоғары дәрежелі құрамдас бөліктер сияқты сипаттамалық гармоникаларды шешу үшін жобалануы мүмкін.
Жүйе гармоникалық токтың бұрмалануын азайтуға, қуат коэффициентін жақсартуға, гармоникалық байланысты жоғалтуларды шектеуге және тұрақты электр жұмысын қолдауға көмектеседі. Белсенді гармоникалық компенсация жүйелерімен салыстырғанда пассивті сүзу күрделі басқару схемалары жоқ салыстырмалы түрде қарапайым электр құрылымын пайдаланады, бұл оны гармоникалық сипаттамалары болжанатын өнеркәсіптік қолданбаларда үздіксіз жұмыс істеуге қолайлы етеді.
Реактор мен конденсатор белгілі бір гармоникалық жиіліктерге арналған реттелген LC тармағын құрайды.
Гармоникалық токтар жобаланған жиілік диапазонына жеткенде, сүзгі тармағы гармоникалық токтарды тиімді сіңіруге мүмкіндік беретін электр желісіне қарағанда төмен кедергі жолын қамтамасыз етеді.
Бұл дизайн мыналарды қамтамасыз етеді:
- Мақсатты гармоникалық азайту
- Төменгі ток толқын пішінінің бұрмалануы
- Жақсартылған электрлік тұрақтылық
- Үздіксіз өндірістік пайдалану мүмкіндігі
Біріктірілген индуктивті емес резистор резонанстық сипаттамаларды басқарады және тізбектің тұрақтылығын жақсартады.
Демпферлік құрылым көмектеседі:
- Шамадан тыс резонанстық күшейтудің алдын алу
- Қалыпты емес гармоникалық токты шектеңіз
- Конденсатордың сенімділігін арттыру
- Жүйенің қызмет ету мерзімін ұзарту
Пассивті дизайн DSP контроллерлерінсіз немесе қосымша электронды компенсация модульдерінсіз жұмыс істейді, нәтижесінде басқару элементтері аз, техникалық қызмет көрсету талаптары төмен және өнеркәсіптік жұмыс орталарына жақсы бейімделгіштігі бар қарапайым электр құрылымы пайда болады.
Гармоникалық ток айналымын азайту арқылы жүйе трансформатор мен кабельдің жоғалуын шектеуге, температураның көтерілуін азайтуға, қуат коэффициентін жақсартуға және жалғанған электр жабдығының тұрақты жұмысын қолдауға көмектеседі.
Dufew магниттік құрамдас бөліктерге, реактор мен конденсатордың сәйкестігіне, жылу өнімділігіне және электр қауіпсіздігіне инженерлік ойларды қолданады. Алынған конфигурация салыстырмалы түрде болжанатын гармоникалық сипаттамалары бар өнеркәсіптік қуат жүйелерінде үздіксіз жұмыс істеуге жарамды.
Dufew пассивті сүзгісі салыстырмалы түрде тұрақты гармоникалық сипаттамалары бар өнеркәсіптік жүйелер үшін жарамды.
| Қолданба | Мақсат |
|---|---|
| VFD жүйелері | Гармоникалық токтың бұрмалануын азайтыңыз |
| Бірнеше қозғалтқыш жетектері | Электр желісінің тұрақтылығын жақсарту |
| Түзеткіш аппаратура | Бақылау сипаттамалық гармоника |
| UPS жүйелері | Гармоникалық әсерді азайтыңыз |
| Өнеркәсіптік автоматтандыру | Электрлік сенімділікті арттыру |
Типтік қолданбаларға өндірістік зауыттар, металлургия және химиялық өңдеу қондырғылары, тау-кен жабдықтары, тоқыма машиналары, қағаз өндіру желілері, порт машиналары және сызықтық емес жүктемелер мен гармоникалық токтарды басқару қажет болатын инъекциялық қалыптау жүйелері жатады.
Әртүрлі электр жүйелері әртүрлі сүзгілеу параметрлерін қажет етеді.
Dufew инженерлік қолдауды қамтамасыз етеді:
- Гармоникалық өлшеу деректері
- Жүктеме сипаттамалары
- Жүйе кернеуінің деңгейі
- Орнату ортасы
- Қажетті THDi өнімділігі
Өнеркәсіптік қуат сапасының әртүрлі талаптары үшін теңшелген шешімдер қол жетімді.
Сәйкес сүзгі ерітіндісін таңдау мыналарды бағалауды талап етеді:
| Таңдау факторы | Қарастыру |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Номиналды ток | Үздіксіз жұмыс тогы |
| Harmonic Source | VFD, түзеткіш, UPS, түрлендіргіш |
| Гармоникалық спектр | 5/7/11 ретті құрамдас бөліктер |
| Міндетті өнімділік | THDi жақсарту мақсаты |
| Орнату ортасы | Кеңістік, желдету, қорғау талаптары |
Dufew гармоникалық өлшеу деректеріне, жүйе параметрлеріне және жоба талаптарына негізделген теңшелген ұсыныстарды ұсынады.
Dufew Electric пассивті сүзгілерді, реакторларды, тежеу резисторларын, трансформаторларды және өнеркәсіптік қолданбалар үшін теңшелген электрлік шешімдерді қамтамасыз ететін өнеркәсіптік электр электроникасын өндіруге маманданған. Оның инженерлік жұмысы гармоникалық талдауды, электр параметрлерін сәйкестендіруді және қуат сапасына қойылатын талаптарды қамтиды, қолданбалы өнімнің дизайны мен өндірісін қолдайды.
Негізгі өндірістік мүмкіндіктерге магниттік ядроны өңдеу, реактордың дәл орамасы, конденсатор мен резисторды сәйкестендіру, электрлік параметрлерді тексеру және жылу өнімділігін тексеру кіреді. Өнім конфигурациясына байланысты сапаны тексеру мыналарды қамтуы мүмкін:
- Оқшаулау төзімділігін сынау
- диэлектрлік төзімділікті сынау
- Резонанстық параметрді тексеру
- Температураның жоғарылауын сынау
- Электрлік параметрлерді тексеру
- сыртқы түрін соңғы тексеру
Сапа құжаттамасы ISO сапа менеджменті сертификатын, өнімді сынау есептерін және қолданыстағы өнім мен жоба талаптарына сәйкес электр өнімділігін тексеру жазбаларын қамтуы мүмкін.
Dufew Electric OEM өндірісін, теңшелген электр дизайнын, инженерлік ынтымақтастықты және жобаға негізделген қуат сапасының шешімдерін қолдайды.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50Гц / 60Гц |
| Номиналды ток | 5А - 1600А |
| Гармоникалық мақсат | 5-ші/7-ші/11-ші/ Жоғары ретті гармоникалар |
| Сүзгі құрылымы | Бапталған LC резонанстық тізбегі |
| Температураның көтерілуі | ≤80K |
| Шу деңгейі | ≤65дБ |
| Диэлектрлік күш | 3000VAC / 10S |
| Оқшаулау кедергісі | ≥100МΩ |
| Қорғау дәрежесі | IP00 / IP22 |
| Оқшаулау класы | F класы (155℃) |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Стандарттар | IEC61000 / GB/T14549-1993 |
| Салыстыру | Пассивті сүзгі | Белсенді гармоникалық сүзгі |
|---|---|---|
| Жұмыс принципі | Бапталған LC резонанстық тізбегі | Қуатты электронды компенсация |
| Негізгі компоненттер | Реакторлар, конденсаторлар, резисторлар | Қуат модульдері мен контроллерлері |
| Гармоникалық жауап | Арнайы гармоникалық жағдайларға арналған | Динамикалық компенсация |
| Бақылау талабы | Сыртқы басқару жүйесі жоқ | Электрондық бақылауды қажет етеді |
| Техникалық қызмет көрсету | Қарапайым техникалық қызмет көрсету | Неғұрлым күрделі техникалық қызмет көрсету |
| Қолданба | Тұрақты өндірістік жүктемелер | Айнымалы гармоникалық орталар |
Пассивті сүзгі реттелген LC тізбегін құрайтын реакторлардан, конденсаторлардан және демпферлік резисторлардан тұрады. Бұл компоненттер таңдалған гармоникалық токтар үшін төмен кедергі жолын қамтамасыз етеді және қуат сапасын жақсартуға көмектеседі.
Үлгіні таңдау номиналды кернеуге, жұмыс токына, гармоникалық көзге, гармоникалық спектрге, THDi талаптарына, жүйе конфигурациясына және орнату шарттарына байланысты.
Пассивті сүзгілеу әдетте тұрақты гармоникалық сипаттамалары бар жүйелер үшін қолайлы. Жылдам өзгеретін гармоникалық жүктемелері бар қолданбалар балама компенсация шешімдерін қажет етуі мүмкін.
Иә. Dufew кернеу деңгейіне, ток қуатына, гармоникалық сипаттамаларға, орнату талаптарына және жоба шарттарына негізделген теңшелген шешімдерді ұсынады.
