Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.
Айнымалы жиілікті жетек жүйесінің тежеу процесі кезінде айналу жылдамдығы төмендеген кезде қозғалтқыш қалпына келетін энергияны тудыруы мүмкін. Бұл энергияны тиімді тұтыну мүмкін болмаса, тұрақты шинаның кернеуі көтеріледі және инвертор қорғанысын іске қосуы мүмкін.

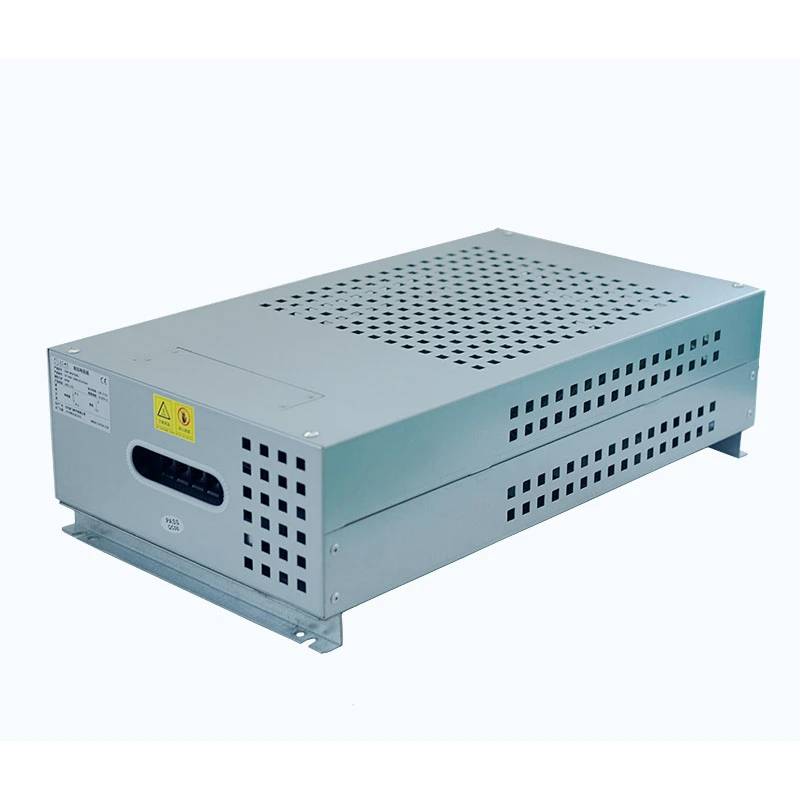

Dufew электрлік тежегіш резистор қорабы резистор элементтері арқылы артық энергияны тарату үшін тежеу қондырғыларымен бірге жұмыс істеуге арналған. Ішкі гофрленген резисторлар қажетті қуат пен қарсылық мәндеріне сәйкес жиналады, ал металл қоршау механикалық қорғанысты қамтамасыз етеді және жылудың таралуын жақсартады.
Біріктірілген дизайн резистор элементтерін, қосылым терминалдарын және температураны қорғау компоненттерін бір толық блокқа біріктіреді, бұл орнатуды жеңілдетеді және өнеркәсіптік қолданбаларда жүйенің сенімділігін арттырады.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды қуат | 1кВт-30кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω-1кОм |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Қорғау дәрежесі | IP20 / IP23 (Реттеуге болатын) |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Стандартты | GB-5792 |
Ішкі гофрленген резистор элементтері тұрақты электрлік өнімділікті қамтамасыз ету үшін кәсіби түрде орналастырылған және корпустың ішіне бекітілген. Біріктірілген дизайн орнатуды жеңілдетеді және тұтынушы сайтында қосымша резисторларды жинақтау қажеттілігін болдырмайды.
Қоршау ауа ағынының айналымын жақсарту үшін желдету саңылауларын және оңтайландырылған ішкі аралықты қабылдайды. Қысқа уақыттық жоғары қуатты тежеу циклдары кезінде құрылым жеткілікті жылу сақтау сыйымдылығын қамтамасыз етеді және жинақталған жылуды жылдам шығаруға көмектеседі.
Жылыту компоненттеріне жақын температураны қорғау қосқышы орнатылған. Ішкі температура алдын ала орнатылған қауіпсіздік мәнінен асқанда, қорғаныс жүйесі қызып кету қаупін азайту үшін тізбекті ажыратады.
Резисторлық қорап әртүрлі орнату әдістерін, соның ішінде еденді орнатуды және жабдық платформасын орнатуды қолдайды. Стандартты орнату тесіктері өнеркәсіптік басқару жүйелерімен интеграцияны жеңілдетеді.
- VFD тежеу қолданбаларына арналған: Қалпына келтіретін энергияны тиімді өңдеу үшін жалпы инверторлық тежеу жүйелеріне сәйкес келеді.
- Тұрақты асқын кернеуден қорғау: қозғалтқышты баяулату және авариялық тоқтату кезінде пайда болатын артық энергияны таратады.
- Күшті импульсті шамадан тыс жүктеу мүмкіндігі: жиі жеделдету, тежеу және үзіліссіз жоғары қуатты жұмыс істеу үшін қолайлы.
- Модульдік резистор конфигурациясы: жұмыс жағдайларына сәйкес теңшелген қуат пен қарсылық комбинацияларын қолдайды.
- Біріктірілген қорғаныс дизайны: қауіпсіз жұмыс істеу үшін қосылым терминалдары мен температураны қорғау компоненттерін қамтиды.
- Reliable industrial performance: Suitable for heavy-duty equipment operating under continuous braking cycles.
Dufew тежеу резисторының шешімдері баяулау, тоқтау немесе динамикалық жүктемені өзгерту кезінде энергияның басқарылатын шығынын қажет ететін өнеркәсіптік жабдық үшін қолайлы. Олар әдетте көтергіш жүйелерге, материалды өңдеу жабдықтарына, өнеркәсіптік машиналарға, қуат электроникасын сынау жүйелеріне және жаңартылатын энергия қолданбаларына біріктірілген.
Лифттер, мұнаралы крандар, көтергіштер, көтеру платформалары және жүкшығырлар үшін резистор түсіру және баяулау кезінде пайда болатын қалпына келтіретін энергияны сіңіреді, бұл жетек жүйесінің жиі іске қосу-тоқтату және жүктемені өзгерту циклдері кезінде тұрақты жұмысын сақтауға көмектеседі.
Таспалы конвейерлер, жинақтаушы реклимерлер және ауыр көлік жабдықтары үлкен немесе қозғалатын жүктерді өңдеу кезінде жиі басқарылатын тежеуді қажет етеді. Резисторлық шешім қалпына келетін энергияны таратуға көмектеседі және үздіксіз материалды өңдеу операцияларында сенімді баяулауды қолдайды.
Прокат стандары, центрифугалар, инъекциялық қалыптау станоктары, CNC жабдықтары және басқа қозғалтқышпен басқарылатын машиналар жылдамдықтың жылдам өзгеруі кезінде айтарлықтай қалпына келтіретін энергияны жасай алады. Дұрыс конфигурацияланған тежеу кедергісі тоқтау жұмысын жақсартуға және байланысты жетек жүйесін қорғауға көмектеседі.
Шешім сондай-ақ жұмыс жүктемелерін имитациялау және белгіленген шарттарда жабдықтың жұмысын бағалау үшін басқарылатын қарсылық қажет болатын жоғары қуатты жүктемені сынау жүйелеріне және электр жабдықтарының ескіруін сынау платформаларына біріктірілуі мүмкін.
Wind power converters, rail transit traction systems, and energy management equipment may require reliable energy dissipation during braking, adjustment, or transient operating conditions. Реттелетін кедергі конфигурациялары осы жүйелердің кернеуіне, қуатына және жұмыс циклінің талаптарына сәйкес келуі мүмкін.
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Диэлектрлік күш | 2500VAC, 50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат, 5S | Көрінетін зақым жоқ |
| Өмірді жүктеу | Циклдік операция | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2℃, 90%-95%RH, 100сағ | △R≤±(1%R+0,05Ω) |
| Температуралық цикл | -55℃/55℃/155℃ велосипедпен жүру | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын зақым жоқ |
| Температура коэффициенті | Номиналды жүктеме жағдайы | <300 ppm/℃ |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Терминалдың күші | 45N/30S | Босаңсу немесе зақымдану жоқ |
| Дірілге төзімділік | 5-200Гц, 1г | Құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | 350±5℃, 3S | Көрінетін зақым жоқ |
| Дәнекерлеу қабілеті | 235±5℃, 5S | Дәнекермен қамту >95% |
Dufew инвертор сипаттамаларына, жұмыс жағдайларына және орнату талаптарына сәйкес теңшелген тежеу резисторының шешімдерін ұсынады. Конфигурацияларды номиналды қуат, қарсылық мәні, кернеу, қоршау өлшемдері, қорғаныс дәрежесі, орнату құрылымы, терминалдың орналасуы және резистор элементінің түрі үшін реттеуге болады.
Бірдей қоршау платформасы әртүрлі резистор элементтерін, соның ішінде гофрленген, алюминийден жасалған және құбырлы түрлерді орналастыра алады, бұл конфигурацияны қажетті қуат сыйымдылығына, жылу жағдайларына және қолдану ортасына сәйкестендіруге мүмкіндік береді.
Dufew Electric стандартталған өндіріс процесінде резистор элементтерін құрастыруды, қоршауды жасауды, электрлік сынақтарды және соңғы тексеруді біріктіреді. Әр кезең реттелетін өнеркәсіптік қолданбалар үшін дәйекті электр өнімділігін, механикалық сапаны және жеткізу сенімділігін сақтау үшін бақыланады.
Өндіріс процесін кәсіби электр бөлшектері шеберханасы, стандартталған құрастыру процедуралары, өнімділікті толық сынау, теңшелген өндіріс мүмкіндігі және экспорттық стандартты қаптамалар қолдайды. These capabilities allow Dufew to manage projects from resistor configuration through finished cabinet delivery.
Dufew өңдеу кезінде әсер ету қаупін азайту үшін қауіпсіз ішкі бекіту мен қорғаныс құрылымдарын пайдалана отырып, өнімнің өлшемдеріне, салмағына және тасымалдау талаптарына сәйкес орау әдістерін таңдайды. Қаптама халықаралық жөнелтілімдерге, сондай-ақ жаппай тапсырыстарға және жеке өнеркәсіптік жобаларға жарамды.
| Салыстыру элементі | Тежеу резисторының қорабы | Жүктеме резисторы / жеке резистор |
|---|---|---|
| Қолдану мақсаты | Инверторлық регенеративті тежеуге және тұрақты шинаның кернеуін басқаруға арналған | Негізінен жалпы жүктеме сынағы немесе тәуелсіз қолданбалар үшін қолданылады |
| Энергияны өңдеу | Қысқа уақыттық жоғары қуатты тежеу импульстары үшін оңтайландырылған | Әдетте үздіксіз қуатты диссипациялауға арналған |
| Жүйелік интеграция | Қоршау және қорғаныс құрамдастары бар толық құрастыру | Қосымша орнатуды және қорғаныс дизайнын қажет етеді |
| Температураны қорғау | Кірістірілген температураны бақылау және қауіпсіздікті қорғау | Қорғау сыртқы жүйе дизайнына байланысты |
| Өнеркәсіптік бейімделушілік | Лифттерге, крандарға және ауыр жүк көтергіш жүйелерге қолайлы | Стандартты сынақ орталары үшін қолайлы |
Dufew Electric өнімнің сенімділігі мен дәйектілігін қамтамасыз ету үшін қатаң сапа менеджменті процедураларын сақтайды.
Сапаны бақылау мыналарды қамтиды:
- кіріс материалды тексеру
- Өндіріс процесін бақылау
- Электрлік өнімділікті сынау
- соңғы өнімді тексеру
Сертификаттар мен сынақ есептері тұтынушы талаптарына сәйкес қол жетімді.
Тежеу резисторы қозғалтқыш баяулағанда немесе тоқтаған кезде пайда болатын қалпына келтіретін энергияны сіңіреді. Ол артық электр энергиясын жылуға түрлендіреді, тұрақты ток шинасының асқын кернеу ақауларының алдын алуға және инвертордың сенімділігін арттыруға көмектеседі.
The standard protection level is IP20 or IP23. Жоғарырақ қорғаныс деңгейлерін сыртқы орта немесе шаң мен ылғалдылығы бар өнеркәсіптік аймақтар сияқты орнату жағдайларына сәйкес реттеуге болады.
Иә. The enclosure structure can be configured with different resistor elements, including corrugated resistors, aluminum housed resistors, and tubular resistors, depending on the required application.
Иә. Номиналды қуат, қарсылық мәні және орнату шарттары теңдестірілген жүктемені бөлісу және сенімді жылу таратуды қамтамасыз ету үшін дұрыс сәйкес келген кезде бірнеше блоктарды параллель қосуға болады.
Dufew өнеркәсіптік қолданбалар үшін өнімнің тұрақты өнімділігін қамтамасыз ету үшін материалды тексеру, стандартталған өндіріс процестері, электрлік сынақтар және соңғы тексеру арқылы сапаны бақылайды.
