Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

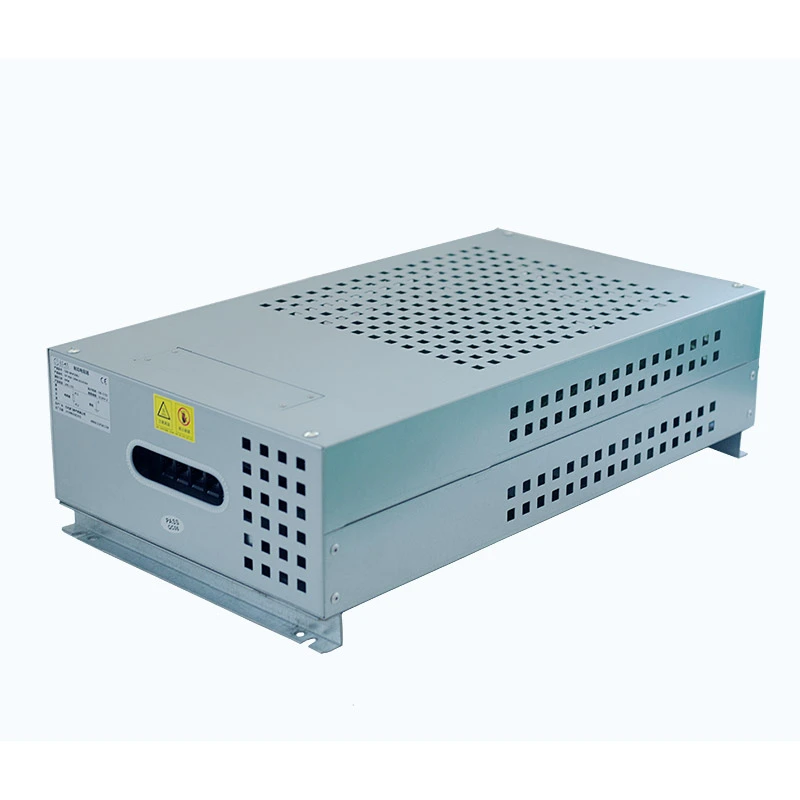

Dufew жоғары қуатты резистор қорабы жоғары қуатты энергияны бөлу талаптарын қанағаттандыру үшін ықшам металл корпуста бірнеше гофрленген резистор элементтерін біріктіреді.
Резисторлық блоктарды әртүрлі қуат пен қарсылық талаптарына сәйкес тізбектей немесе параллель қосуға болады. Қоршау қауіпсіз және ыңғайлы орнату үшін біріктірілген терминалдары мен температураны қорғау құрылғылары бар алюминий-мырышпен қапталған болат пластинадан жасалған.
Теңшелетін спецификациялары және бірнеше салқындату конфигурациялары бар бұл өнім инверторлық тежеу жүйелеріне, өнеркәсіптік сынақ жабдығына, энергия сақтау қолданбаларына және кең ауқымды жетек жүйелеріне жарамды.
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 1кВт-30кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω-1кОм |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау дәрежесі | IP20 / IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Стандартты | GB-5792 |
Мысал: CRB 10KW 13,6R Дж
| Код | Сипаттама |
|---|---|
| CRB | Жоғары қуатты резистор қорабы |
| 10кВт | Номиналды қуат |
| 13,6R | Номиналды қарсылық |
| J | Қарсыласуға төзімділік (K=10%, J=5%, H=3%) |
Жоғары қуатты резистор қорабын дұрыс таңдау электр талаптарына, жұмыс жағдайларына және орнату ортасына байланысты. Негізгі таңдау факторларына мыналар жатады:
Энергияны тұтыну талаптарына, жүктеме жағдайларына және жұмыс циклдарына сәйкес қолайлы қуат қуатын таңдаңыз.
Қарсылық мәні тұрақты энергияның таралуын қамтамасыз ету үшін жүйе кернеуіне, ағымдағы талаптарға және қолдану шарттарына сәйкес болуы керек.
Сәйкес салқындату конфигурациясын таңдау үшін жұмыс ұзақтығын, орнату кеңістігін және жылуды бөлу шарттарын қарастырыңыз.
Әртүрлі қолданбалар әртүрлі қоршау құрылымдарын, қорғаныс деңгейлерін және механикалық конструкцияларды қажет етуі мүмкін.
Резистор қорапшасының жабдықтың толық жүйесіне сәйкес келуін қамтамасыз ету үшін қосылу әдістерін, орнату талаптарын, қорғаныс функцияларын және жүйені біріктіру шарттарын қарастырыңыз.
Жоғары қуатты өнеркәсіптік қолданбаларға арналған резисторлық жүйе әртүрлі жұмыс талаптарын қанағаттандыру үшін конфигурациялануы мүмкін, соның ішінде инверторды тежеу, энергияны сақтау разрядын сынау, өнеркәсіптік жабдықтың ескіру сынақтары және симуляциялық қуат жүктемесі қолданбалары.
Ішкі резисторлық тізбектерді бірнеше тәуелсіз қуат тармақтарына бөлуге болады, бұл жүйеге төмен жүктемеде іске қосу, номиналды қуат жұмысы және қысқа мерзімді шамадан тыс жүктеме сынағы сияқты әртүрлі жұмыс жағдайларына бейімделуге мүмкіндік береді.
Бұл икемді конфигурация жабдықтың бейімделуін жақсартады, тестілеу процестерін жеңілдетеді және әртүрлі қолданбалар үшін бірнеше резисторлық шешімдердің қажеттілігін азайтады.
Корпус құрылымы гофрленген резисторларды, алюминийден жасалған резисторларды және құбырлы резистор элементтерін қоса алғанда, арнайы қолдану талаптарына сәйкес әртүрлі резистор элементтерін қолдайды.
Сенімді өнімділікке қол жеткізу үшін таза өндіріс аймақтары, шаңды орталар, майлы өнеркәсіп орындары және басқа да талап етілетін жұмыс жағдайлары үшін әртүрлі конфигурацияларды таңдауға болады.
Ішкі корпус әртүрлі резистор топтары үшін арнайы ауа ағыны арналарын қамтамасыз ететін тәуелсіз салқындату камерасының дизайнын қабылдайды. Бұл құрылым тізбектер арасында жылу жинақталуын азайтуға көмектеседі және жұмыс кезінде жалпы жылу тұрақтылығын жақсартады.
Бірнеше осьтік желдеткіштер қыздыру элементтері бойынша бағытталған ауа ағынын қамтамасыз етеді, үздіксіз жоғары қуатты жұмыс кезінде жылуды тарату тиімділігін арттырады.
Оңтайландырылған желдету дизайны ұзақ мерзімді қолданбалар үшін тұрақты температура өнімділігін сақтауға көмектеседі, соның ішінде 24 сағаттық ауыр жүктеме сынақ жағдайлары.
Әрбір қуат тармағы жұмыс кезінде қалыптан тыс жағдайларды тез анықтауға және басқаруға мүмкіндік беретін тәуелсіз температураны бақылау және қорғау қосқыштарымен жабдықталған.
Бұл дизайн мыналарды қамтамасыз етеді:
- ақауларды жеке оқшаулау
- Басқа тізбектерге әсерді азайту
- Жақсартылған жүйе қолжетімділігі
Бір бұтақ қалыпты емес температура жағдайларына тап болған кезде, басқа тізбектер қалыпты жұмысын жалғастыра бергенде, зақымдалған тізбекті ажыратуға болады.
Корпус пен ішкі құрамдас бөліктер UL94V-2 отқа төзімді талаптарына сәйкес келеді, бұл шамадан тыс жүктеме кезінде және ұзақ мерзімді өндірістік пайдалану кезінде қауіпсіздік көрсеткіштерін жақсартуға көмектеседі.
Негізгі схема жоғары қуатты жұмыс жағдайында сенімді ток беруді қамтамасыз ету үшін қалыңдатылған біріктірілген мыс шиналарды қабылдайды.
Күшейтілген құрылым мыналарға қол жеткізуге көмектеседі:
- кернеудің төмендеуі
- Өткізгіштің қызуының төмендеуі
- Жақсартылған ұзақ мерзімді ток өткізу қабілеті
Кәдімгі жұқа терминалдармен немесе мыс жолақтарымен салыстырғанда, шинаның бұл дизайны үздіксіз жоғары ток қолданбалары үшін жақсы тұрақтылықты қамтамасыз етеді.
Мыс шина жүйесі әртүрлі сыналған жабдықпен, параллель жүйелермен және теңшелген электр схемаларымен оңай біріктіруге мүмкіндік беретін бірнеше қосылым позицияларын қамтамасыз етеді.
Жоғары қуатты резисторлық қорап сенімді энергияны сіңіруді, жүктемені модельдеуді, токты басқаруды және жоғары қуатты қарсылық шешімдерін қажет ететін өнеркәсіптік қолданбаларда кеңінен қолданылады. Типтік қолдану салаларына мыналар жатады:
Ауыр өнеркәсіптік салаларда резисторлық жүйе әдетте металлургиялық өндірістік жабдықтарға, үлкен трансмиссиялық жүйелерге және жоғары қуат жағдайында тұрақты жұмыс қажет болатын ауыр жүкті машиналарға қолданылады.
Энергияны сақтау және электрлік сынау қолданбалары үшін оны басқарылатын жүктеме жағдайлары мен сенімді өнімділікті тексеруді қамтамасыз ету үшін энергияны сақтау сынақ платформаларына, аккумулятордың зарядсыздануын тексеру жүйелеріне және жоғары қуатты электрлік сынақ жабдықтарына біріктіруге болады.
Жүйе порттық крандарға, ауыр жүк көтергіш машиналарға және жиі жұмыс істегенде тиімді энергия шығынын және тұрақты тежеу өнімділігін қажет ететін көтеру жүйелеріне жарамды.
Өнеркәсіптік автоматтандыру және жетек қолданбаларында оны сенімді қуатты басқаруды және жүйені қорғауды қолдау үшін үлкен инверторлық жетек жүйелерімен, қозғалтқышты тежеу қолданбаларымен және автоматтандыру жабдығымен пайдалануға болады.
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Диэлектрлік күш | 2500VAC/50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат 5S | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік жұмыс (10S разряд, 90S интервал) | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2℃ / 90%-95%RH / 100сағ | △R≤±(1%R+0,05Ω) |
| Температуралық цикл | -55℃, 55℃, 155℃ / 15 мин, 5 цикл | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын түссіздену немесе зақым жоқ |
| Температура коэффициенті | Номиналды жүктеме және статикалық қарсылық | <300 ppm/℃ |
| Жалынға төзімділік | 5 минут ішінде 10 есе номиналды қуат | Жалынсыз қызыл қыздыру |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Терминалдың күші | 45N/30S | Босаңсу немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5-200Гц, 1г, 98м/С² | Құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | Терминал 350±5℃ температурада 3S үшін батырылған | △R≤±(1%R+0,05Ω) |
| Сыртқы түрі | Көрнекі тексеру | No damage, clear marking |
| Дәнекерлеу қабілеті | Терминал 5S үшін 235±5℃ температураға батырылған | Дәнекермен қамту >95% |
| Салыстыру элементі | Жоғары қуатты резистор қорабы | Кәдімгі тежеу / жүктеме резисторы қорабы |
|---|---|---|
| Қолдану ауқымы | Тежеуді, разрядты сынауды, қартаю сынақтарын және имитацияланған жүктемелерді қолдайды | Әдетте бір қолданбалы сценарийлерге арналған |
| Салқындату жүйесі | Арнайы ауа ағыны арналары бар тәуелсіз салқындату камералары | Ықтимал жылу жинақталуы бар жалпы ауа ағынының құрылымы |
| Қорғау дизайны | Әрбір қуат тармағы үшін жеке температураны қорғау | Әдетте жалпы температураны қорғауды пайдаланады |
| Ток өткізу құрылымы | Жоғары ток жұмысы үшін күшейтілген мыс шинасы | Ток мүмкіндігі шектеулі стандартты терминалдар |
| Механикалық құрылым | Ауыр орталарға жарамды күшейтілген қоршау | Жеңіл қолданбаларға арналған стандартты металл қаңылтыр құрылымы |
Dufew Electric өнеркәсіптік резисторлық өнімдерді, соның ішінде жоғары қуатты резисторлық қорапты, тежеу резисторларын және өнеркәсіптік жетек жүйелеріне, сынақ жабдықтарына және энергетикалық қолданбаларға арналған теңшелген резисторлық жинақтарды жобалауға және өндіруге маманданған.
Біздің өндірістік процесс резистор элементтерін құрастыруды, электр конфигурациясын, қоршауды жасауды, құрамдас бөліктерді біріктіруді, өнімділікті тексеруді және қорытынды тексеруді қоса алғанда, толық өндірістік циклды қамтиды.
Кәсіби инженерлік қолдау және стандартталған өндіріс процедуралары арқылы Dufew сенімді резисторлық шешімдерді қамтамасыз ете алады:
- Теңшелген қуат және қарсылық конфигурациялары
- Иілгіш қоршау және салқындату конструкциялары
- Толық электрлік өнімділік сынағы
- Тұрақты партиялық өндіріс мүмкіндігі
- OEM жобаларына және өнеркәсіптік жабдықтар өндірушілеріне қолдау көрсету
Әрбір өнім тұрақты электрлік өнімділікті, механикалық сенімділікті және талап етілетін өндірістік ортада ұзақ мерзімді жұмыс қауіпсіздігін қамтамасыз ету үшін қатаң сапа бақылауынан өтеді.
Әртүрлі өнеркәсіптік қолданбалар әртүрлі қуат деңгейлерін, қарсылық мәндерін және орнату шарттарын талап етеді. Dufew арнайы жоба талаптарына негізделген жоғары қуатты резисторлық қораптың теңшелген шешімдерін ұсынады.
Теңшеу опциялары мыналарды қамтиды:
- Номиналды қуат және қарсылық мәні
- Жұмыс кернеуі және ток қуаты
- Салқындату конфигурациясы
- Қоршау өлшемдері және монтаждау құрылымы
- Терминалды орналастыру
- Қорғау талаптары
Кәсіби резисторды жобалау және өндіру мүмкіндігімен Dufew тұтынушыларға өнеркәсіптік сынақтар, энергия разрядтары, тежеу жүйелері және ауыр жүкті жабдықты қолдану үшін сенімді шешімдерді әзірлеуге көмектеседі.
Dufew электр қауіпсіздігін, механикалық беріктігін және ұзақ мерзімді жұмыс сенімділігін тексеру үшін жан-жақты сапа тексерулерін жүргізеді.
Сапаны бақылау мыналарды қамтиды:
- шикізатты тексеру
- Электрлік өнімділікті сынау
- температураны қорғау сынағы
- соңғы өнімді тексеру
Dufew өнім өлшеміне және тасымалдау талаптарына сәйкес кәсіби қаптама шешімдерін ұсынады.
Қаптаманың ерекшеліктері:
- Қауіпсіз ішкі бекіту
- Соққы мен дірілден қорғау
- Халықаралық тасымалдауға жарамды
- теңшелген және жаппай тапсырыстарды қолдау
Жоғары қуатты резистор қорабы жоғары қуатты инверторлық тежеу жүйелеріне, өнеркәсіптік жүктемені сынауға, энергияны сақтаудың разрядтық жүйелеріне, көтергіш жабдықтарға, жел энергиясы жүйелеріне және үлкен энергия тұтыну мүмкіндігін қажет ететін басқа қолданбаларға жарамды.
Температураны қорғау қосқышы ішкі температураны бақылайды және артық температурадан қорғауды қамтамасыз етеді. Қалыпты емес қызу жағдайлары орын алған кезде ол қызып кету қаупін азайту және жүйенің сенімділігін арттыру үшін тиісті тізбекті ажыратады.
Иә. Dufew қуат рейтингін, қарсылық мәнін, қоршау өлшемдерін, қорғаныс дәрежесін, резистор конфигурациясын және қосылу әдістерін теңшеуді қолдайды.
Жұмыс кезінде жылуды тиімді таратуды қамтамасыз ету үшін дұрыс желдету кеңістігін, ауа ағынының бағытын, қоршаған ортаның температурасын және орнату орнын ескеру қажет.
Үздіксіз жұмыс өнімділігіне номиналды қуат, жүктеме ұзақтығы, салқындату тиімділігі, қоршаған орта температурасы және жылуды басқару дизайны әсер етеді. Дұрыс конфигурация ұзақ мерзімді жұмыс жағдайында тұрақты жұмысты қамтамасыз етуге көмектеседі.
Жоғары қуатты резисторлық қорап әртүрлі өндірістік орталарға арналған. Қорғаныс деңгейі, қоршау құрылымы және құрамдас таңдау шаң, ылғалдылық, температураның өзгеруі немесе сыртқы орнату сияқты жағдайларға сәйкес реттелуі мүмкін.
Иә. Бірнеше резисторлық қораптарды жоғары қуат сыйымдылығын қажет ететін жүйелер үшін конфигурациялауға болады. Қауіпсіз және сенімді жұмысты қамтамасыз ету үшін дұрыс электр сәйкестігі, орнату аралықтары және жылуды бөлуді ескеру қажет.
Dufew өнеркәсіптік резисторларды жобалауға және өндіруге маманданған, резисторларға арналған шешімдерді, қатаң сапаны бақылауды және өнеркәсіптік жабдық өндірушілеріне, сынақ жүйелеріне және энергетикалық қолданбаларға арналған өнімділікті толық сынауды қамтамасыз етеді.
Өнеркәсіптік жабдық немесе сынақ жүйесі үшін жоғары қуатты резисторлық шешім іздеп жүрсіз бе?
Қуат рейтингі, қарсылық мәні, жұмыс кернеуі, жұмыс циклі, салқындату талаптары және орнату шарттарын қоса, бізге қолданба туралы мәліметтерді жіберіңіз. Dufew сәйкес жоғары қуатты резистор қорапшасының конфигурациясын және техникалық қолдауды қамтамасыз етеді.
Резисторлық шешімдер үшін бүгін баға ұсынысын сұраңыз.
