Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

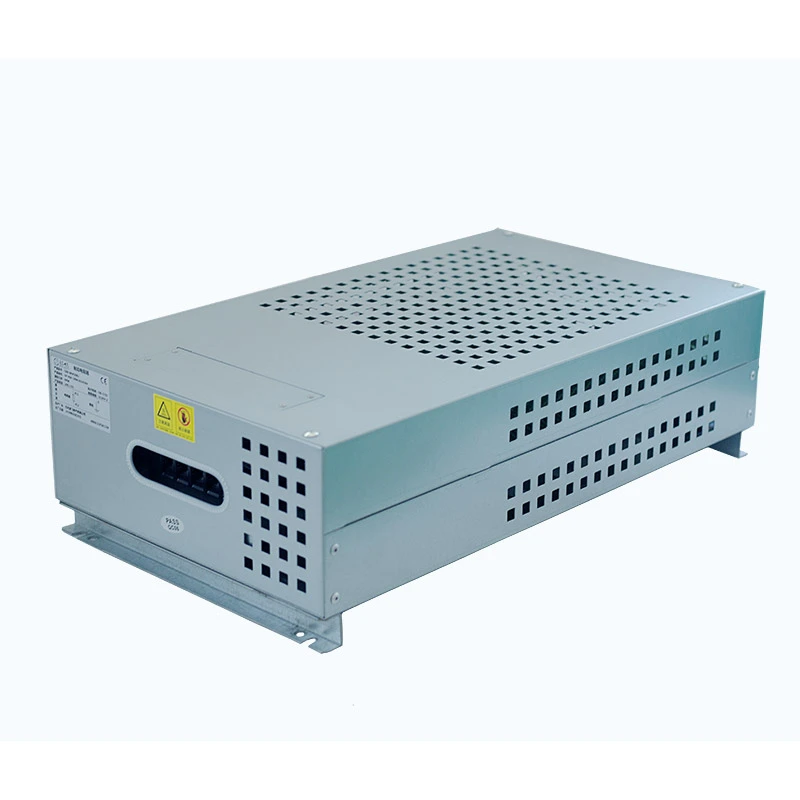

Құбырлы резисторлар қорабы - қозғалтқышты баяулату, апаттық тоқтату немесе жүктемені сынау процестері кезінде пайда болатын артық электр энергиясын сіңіруге және таратуға арналған жоғары өнімді резистор жинағы. Ол өнеркәсіптік жетек жүйелерінде, қуатты электроника жабдықтарында және энергияны басқару қолданбаларында кеңінен қолданылады.
Dufew Electric компаниясы шығарған резистор қорапшасы ішіне дәл оралған никель-хром қорытпасының кедергі сымдары бар тығыздалған баспайтын болаттан жасалған құбырлы резистор элементтерін қабылдайды. Ішкі құрылым жоғары тығыздықтағы магний оксиді (MgO) оқшаулағыш материалмен толтырылған, ол тамаша электрлік оқшаулауды және тиімді жылу беруді қамтамасыз етеді.
Дәстүрлі ашық сымды резисторлармен немесе кәдімгі резисторлық қораптармен салыстырғанда, құбырлы дизайн шаңнан, ылғалдан, майдың ластануынан және механикалық әсерден жақсырақ қорғауды қамтамасыз етеді, бұл оны талап етілетін өндірістік орталарға қолайлы етеді.
Әрбір құбырлы резистор элементі 50 Вт-тан 3000 Вт-қа дейінгі қуат ауқымын қолдайды. 30 кВт-қа дейін теңшелген қуат көрсеткіштеріне қол жеткізу үшін бірнеше элементтерді тізбектей немесе параллель қосуға болады, қарсылық мәндері 0,01Ω мен 1 кОм аралығында болады.
Әрбір резисторлық түтік өздігінен баспайтын болаттан жасалған сыртқы қабықпен жабылған және магний оксиді оқшаулағыш материалмен толтырылған. Толығымен жабық құрылым ылғалдың, шаңның және майдың кедергі сымына жетуіне жол бермейді, ұзақ мерзімді тұрақтылық пен қызмет мерзімін жақсартады.
Құбырлы элементтер әр түтіктің арасында жеткілікті аралықпен көлденең орналастырылған. Бұл дизайн ауа ағынының айналымын жақсартады және үздіксіз жұмыс кезінде локализацияланған қызып кетуді азайта отырып, жылуды металл беті арқылы біркелкі беруге мүмкіндік береді.
Резисторлық қорап коррозияға, өнеркәсіптік шаңға және қатал жұмыс орталарына төзімділікті жақсарту үшін тот баспайтын болаттан жасалған құбырлы элементтерді қорғаныс металл корпусымен біріктіреді. Ол жоғары ылғалдылығы немесе химиялық әсері бар шеберханаларда, сыртқы қондырғыларда және өнеркәсіп орындарында қолдануға жарамды.
Әрбір құбырлы резистор элементі дербес орнатылады, бұл резистордың толық қорабын алып тастамай, жеке ауыстыруға мүмкіндік береді. Бұл техникалық қызмет көрсету уақытын қысқартады және жабдықтың тоқтап қалуын азайтады.
- Толығымен жабылған құбырлы құрылым: ішкі кедергі элементтерін ылғалдан, шаңнан, майдан және өнеркәсіптік ластаушы заттардан қорғайды.
- Жоғары жылу өткізгіштік: Магний тотығымен толтыру тиімді жылу беруді және тұрақты температура өнімділігін қамтамасыз етеді.
- Күшті механикалық төзімділік: Тот баспайтын болаттан жасалған конструкция тамаша дірілге төзімділік пен соққыдан қорғауды ұсынады.
- Икемді конфигурация: теңшелген қарсылық мәндерін, қуат көрсеткіштерін және орнату құрылымдарын қолдайды.
- Жиі жұмыс кезінде тұрақты өнімділік: Қайталанатын тежеу және энергияны сіңіру циклдары үшін қолайлы.
- Кеңістікті үнемдейтін дизайн: ықшам құрылым электр шкафтарының немесе жабдық жүйелерінің ішіне икемді орнатуға мүмкіндік береді.
Құбырлы резисторлық қорап жиілік түрлендіргіш тежеу жүйелерін, сервожетекті энергияны тұтыну тізбектерін, лифт және жүк көтергіш жабдықтарды, крандарды және басқа да ауыр жүкті машиналарды қоса алғанда, тиімді энергияның таралуын және тежеуді басқаруды қажет ететін өнеркәсіптік жүйелерде кеңінен қолданылады.
Ол сондай-ақ CNC станоктарына, конвейер жүйелеріне, инъекциялық қалыптау машиналарына, орау машиналарына, жел энергиясы мен жаңартылатын энергия жабдықтарына, аккумуляторларды зарядтау және разрядтауды сынау жүйелеріне, сондай-ақ өнеркәсіптік жүктемені сынау қолданбаларына жарамды.
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 1кВт-30кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω-1кОм |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Қорғау дәрежесі | IP20 / IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Оқшаулағыш материал | Жоғары тығыздықтағы магний оксиді |
| Қарсылық сымының материалы | Никель-хром қорытпасы |
| Стандартты | GB-5792 |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Диэлектрлік күш | 2500VAC, 50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат, 5S | Көрінетін зақым жоқ |
| Үздіксіз жүктеме мерзімі | Циклдік операция | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2℃, 90%-95%RH, 100сағ | △R≤±(1%R+0,05Ω) |
| Температуралық цикл | -55℃/55℃/155℃ велосипедпен жүру | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Айқын зақым жоқ |
| Температура коэффициенті | Номиналды жүктеме жағдайы | <300 ppm/℃ |
| Өнімділік элементі | Сынақ шарты | Талап |
|---|---|---|
| Терминалдың күші | 45N/30S | Босаңсу немесе зақымдану жоқ |
| Дірілге төзімділік | 5-200Гц, 1г | Құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | 350±5℃, 3S | Көрінетін зақым жоқ |
| Дәнекерлеу қабілеті | 235±5℃, 5S | Дәнекермен қамту >95% |
Dufew Electric әртүрлі өнеркәсіптік қолдану талаптарына, соның ішінде номиналды қуатты, қарсылық мәнін, кернеу жағдайларын, резистор түтіктерінің санын, қосу әдістерін, қоршау өлшемдерін, орнату құрылымын және қорғаныс деңгейін қоса алғанда, теңшелген құбырлы резистор қорапшасының шешімдерін ұсынады.
Бірнеше құбырлы резистор элементтерін сериялы немесе параллель қосылымдар арқылы конфигурациялауға болады, бұл өнімнің әртүрлі жұмыс жағдайларына бейімделуіне мүмкіндік беретін әртүрлі тежеу өнімділігі мен жүктемені тексеру талаптарына қол жеткізуге мүмкіндік береді.
| Салыстыру элементі | Құбырлы резисторлық қорап | Дәстүрлі алюминий / гофрленген резистор қорабы |
|---|---|---|
| Ішкі қорғаныс | MgO толтырылған тот баспайтын болаттан жасалған түтік | Кейбір құрылымдарда ашық немесе аз қорғалған қарсылық элементтері бар |
| Ылғал мен шаңға төзімділік | Суға, шаңға және майға қарсы тамаша тығыздау өнімділігі | Қатты ортада осал |
| Механикалық беріктік | Дірілге төзімділігі жоғары металл құбырлы күшті құрылым | Жіңішке қоршау немесе керамикалық құрылымдар әлдеқайда нәзік болуы мүмкін |
| Техникалық қызмет көрсету | Жеке құбырлы элементтерді бөлек ауыстыруға болады | Техникалық қызмет көрсету үшін үлкенірек құрамдас ауыстыру қажет болуы мүмкін |
| Өнеркәсіптік бейімделушілік | Ылғалды, шаңды және ауыр жүкті орталар үшін қолайлы | Негізінен стандартты жұмыс жағдайында қолданылады |
Құбырлы резистор қорабы жоғары тығыздықтағы магний оксиді оқшаулағыш материалмен толтырылған тығыздалған баспайтын болаттан жасалған құбырлы резистор элементтерін пайдаланады. Бұл құрылым дәстүрлі ашық сымды немесе гофрленген резистор конструкцияларымен салыстырғанда ылғалдан, шаңнан, майдың ластануынан және механикалық кернеуден жақсы қорғауды қамтамасыз етеді.
Бұл өнім жиі жиілік түрлендіргіштерінде, сервожетектерде, элеваторларда, крандарда, CNC машиналарында және жиі жеделдету мен баяулауы бар басқа жабдықта энергияны сіңіру үшін қолданылады. Ол сондай-ақ өнеркәсіптік жүктемені сынауға, батареяның зарядсыздануын сынауға және қуатты басқару жүйелеріне жарамды.
Иә. Dufew әртүрлі өнеркәсіптік қолданбаларға сәйкес қарсылық мәндерін, номиналды қуатты, кернеу талаптарын, қоршау өлшемдерін, қосылу әдістерін және орнату құрылымдарын теңшеуді қолдайды.
Иә. Модульдік құбырлы элементтің дизайны бір зақымдалған резисторлық түтікті толық жинақты өзгертпестен алып тастауға және ауыстыруға мүмкіндік береді, бұл техникалық қызмет көрсету шығындары мен жабдықтың тоқтап қалу уақытын азайтуға көмектеседі.
Иә. Тығыздалған металл түтік құрылымы ылғалға, шаңға, дірілге және майдың ластануына тамаша қарсылық көрсетеді. Ол өнеркәсіптік шеберханаларда, сыртқы жабдықтарда және басқа да талап етілетін орталарда сенімді жұмыс істей алады.
