Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

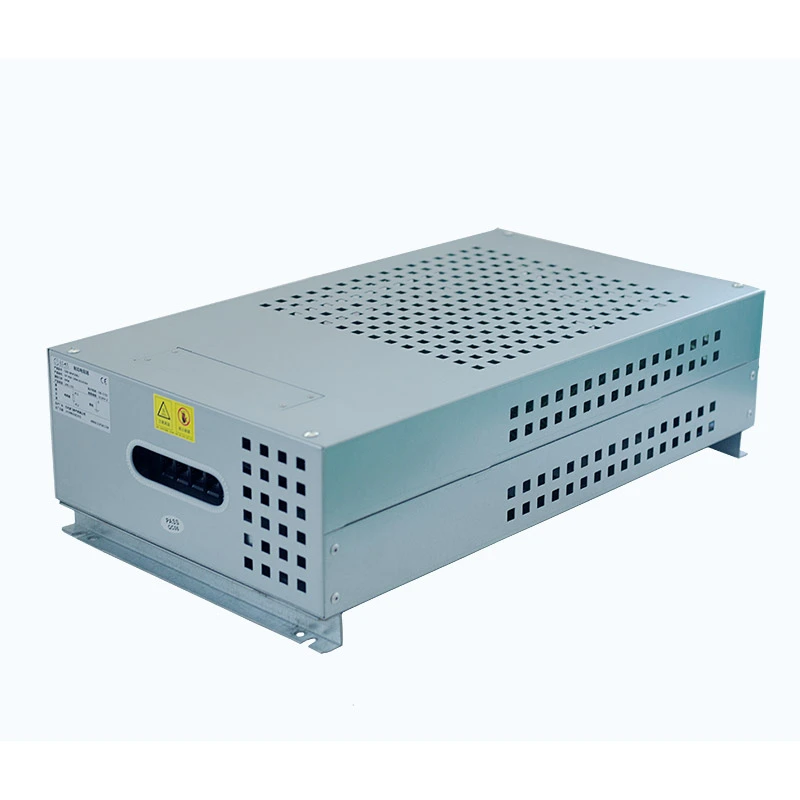

Инверторлық тежеу резисторы қорабы - инвертормен басқарылатын қозғалтқыш жүйелерінде қолданылатын арнайы тежеу компоненті. Қозғалтқыш үлкен инерциялық жүктемемен баяулағанда, регенеративті энергия түрлендіргіштің тұрақты тізбегіне қайтарылады, бұл шина кернеуінің жоғарылауына әкеледі. Бұл өнім инвертордың тұрақты жұмысын қамтамасыз ету үшін артық энергияны резистор элементтері арқылы таратады.
Ішкі құрылым қажетті қарсылық пен қуат көрсеткіштеріне сәйкес реттелген бірнеше гофрленген резистор элементтерінен тұрады. Резистор жинағы кіріктірілген терминал блоктары мен температураны қорғау қосқыштары бар алюминий-мырышпен қапталған қорғаныш болат корпустың ішіне орнатылады.
The enclosure design supports external mounting beside the inverter cabinet, helping save internal cabinet space while maintaining effective heat dissipation and electrical safety.
Қарсылық пен қуат конфигурациясы инверторды тежеудің жалпы талаптарына сәйкес жасалған. Бұл таңдауды жеңілдетеді және жүйені біріктіру кезінде қолмен есептеуді азайтуға көмектеседі.
Корпус инверторлық шкафтан ыстық ауаны басқа жаққа бағыттайтын, жетек компоненттерінің айналасындағы екінші реттік жылу жиналуын азайтатын бүйірлік желдету дизайнын қабылдайды.
Ішкі орналасу резистор элементтері мен қоршау арасындағы жеткілікті оқшаулау қашықтығын қамтамасыз етеді, 1200 В дейінгі тұрақты шина кернеуінде тұрақты жұмысты қолдайды.
Арнайы монтаж негізі инверторлық шкафтардың бүйіріне немесе түбіне электр шкафының құнды ішкі кеңістігін алмастан орнатуға мүмкіндік береді.
- VFD регенеративті тежеу жүйелері үшін арнайы әзірленген
- Тұрақты ток шинасының асқын кернеуі дабылдарының алдын алу үшін артық тежеу энергиясын жылуға түрлендіреді
- Гофрленген резисторлар комбинациясы 30 кВт дейінгі қуат көрсеткіштерін қолдайды
- Кірістірілген температура қосқышы жұмыс қауіпсіздігін жақсартады
- Алюминий-мырышпен қапталған қоршау коррозияға төзімділік пен механикалық қорғанысты қамтамасыз етеді
- Жиі жеделдету, баяулау және авариялық тоқтату жағдайларына қолайлы
Dufew электр гофрленген резисторлық шкафы тежеу, баяулау және динамикалық жүктемені басқару кезінде сенімді энергия шығынын қажет ететін өнеркәсіптік жетек жүйелеріне арналған. Оның икемді конфигурациясы оны әртүрлі ауыр жүкті қолданбалар үшін қолайлы етеді, соның ішінде:
Резисторлық шкаф жиі көтеру және түсіру операциялары кезінде пайда болатын қалпына келтіретін энергияны басқаруға көмектеседі, лифттерде, мұнара крандарында, көтергіштерде, жүкшығырларда және көтеру платформаларында жүйе тұрақтылығын арттырады.
Таспалы конвейерлер, жинақтағыштарды қалпына келтіргіштер және ауыр тасымалдау жүйелері сияқты жеделдету және баяулау циклдары жиі болатын жабдық үшін шешім тұрақты тежеу өнімділігін қамтамасыз етеді және үздіксіз өндірістік жұмысты қолдайды.
Шкаф қозғалтқышты дәл басқаруды және энергияны сіңіруді қажет ететін өнеркәсіптік машиналарға, соның ішінде илемдеу қондырғыларын, центрифугаларды, инжекциялық қалыптау машиналарын, сым тарту машиналарын және тоқыма машиналарын қолдануға жарамды.
Сондай-ақ оны электрлік өнімділікті және жүйе сенімділігін бағалау үшін басқарылатын қарсылық жүктемелерін қамтамасыз ету үшін инвертор өнімділігін тексеру жабдығына және сервожетекті сынақ жүйелеріне біріктіруге болады.
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 1кВт-30кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω-1кОм |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау дәрежесі | IP20 / IP23 |
| Температура коэффициенті | ≤300 ppm/℃ |
| Жалынға төзімділік дәрежесі | UL94V-2 |
| Стандартты | GB-5792 |
Мысал: CRB 10KW 13,6R Дж
| Код | Сипаттама |
|---|---|
| CRB | Тежеу резисторының қорабы |
| 10кВт | Номиналды қуат |
| 13,6R | Номиналды қарсылық |
| J | Қарсыласуға төзімділік (K=10%, J=5%, H=3%) |
| Өнімділік элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC/50Гц/60С | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 есе номиналды қуат 5S | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | 10S разряд / 90S аралық циклі | >9000сағ |
| Ылғалды жылу сынағы | 40℃±2℃ / 90%-95%RH / 100сағ | △R≤±(1%R+0,05Ω) |
| Температуралық цикл | -55℃, 55℃, 155℃ велосипедпен жүру | △R≤±(2%R+0,05Ω) |
| Ыстыққа төзімділік | 350℃/2сағ | Түсінің өзгеруі немесе зақымдануы жоқ |
| Температура коэффициенті | Номиналды жүктеме жағдайы | <300 ppm/℃ |
| Жалын сынағы | 10 рет номиналды қуат 5 мин | Жалынсыз қызыл қыздыру |
| Өнімділік элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N/30S | Босаңсу немесе зақымдану жоқ |
| Дірілге төзімділік | 5-200Гц, 1г, 98м/С² | Құрылымдық зақым жоқ |
| Дәнекерлеудің ыстыққа төзімділігі | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Дәнекерлеу қабілеті | 235±5℃ / 5S | Дәнекермен қамту >95% |
Жылдам баяулау немесе апаттық тежеу кезінде бұл өнім түрлендіргіш тұрақты ток шинасының тұрақтылығын сақтауға көмектесетін тиімді энергияны бөлу жолын қамтамасыз етеді.
Резистор құрылымы әдетте көтергіш жабдықтарда, конвейерлерде және өнеркәсіптік автоматтандыру жүйелерінде кездесетін энергияны қайталап сіңіру жағдайларына арналған.
Сыртқы бекіту құрылымы шкаф кеңістігіне қойылатын талаптарды азайтады және жүйені орнатуды жеңілдетеді.
| Салыстыру элементі | Инвертордың тежеу резисторының қорабы | Жалпы жүктеме резисторы қорабы |
|---|---|---|
| Негізгі мақсат | Инверторды тежеуге және тұрақты шинаның кернеуін басқаруға арналған | Жалпы қарсылық жүктемесі |
| Parameter Selection | Инвертор тежеу блогының талаптарына сәйкес келеді | Қосымша қарсылықты есептеуді қажет етеді |
| Салқындату дизайны | Бүйірлік сору инвертор шкафына ыстық ауаның түсуіне жол бермейді | Стандартты ауа ағыны айналадағы жабдыққа әсер етуі мүмкін |
| Орнату | Инверторлық шкафты сыртқы орнатуды қолдайды | Әдетте бөлек орнату кеңістігін қажет етеді |
| Жұмыс жағдайы | Үзіліссіз регенеративті тежеу үшін оңтайландырылған | Негізінен жалпы жүктеме немесе сынақ үшін қолданылады |
Dufew Electric стандартталған өндірістік процедураларды резисторларды құрастыру және қоршау жасаудан электрлік өнімділікті сынауға дейін қолданады.
Сапаны бақылау мыналарды қамтиды:
- кіріс материалды тексеру
- Қарсылық мәнін тексеру
- оқшаулауды сынау
- термиялық қорғаныс сынағы
- соңғы өнімді тексеру
Әрбір резисторлық қорап өнімнің өлшеміне және тасымалдау талаптарына сәйкес кәсіби түрде оралған.
Қаптама процесі мыналарды қамтиды:
- Өнімді қорғауды бекіту
- Ылғалға төзімді қаптама
- экспортқа жөнелтуді дайындау
- Пакеттік тапсырысты басқару
Сәйкес инвертор тежегіш резистор қорабын таңдау инвертор параметрлерін, қозғалтқыш сипаттамаларын, тежеу жағдайларын және орнату ортасын кешенді бағалауды талап етеді. Дұрыс конфигурация қалпына келтірілетін энергияны тиімді бөлуге, тұрақты шинаның шамадан тыс кернеуін болдырмауға және VFD жүйелерінің ұзақ мерзімді сенімділігін арттыруға көмектеседі.
Резисторлық қораптың қуат рейтингі инвертордың сыйымдылығына және қозғалтқыштың жұмыс жағдайларына сәйкес таңдалуы керек. Қозғалтқыш қуаты жоғары, жүктеме инерциясы жоғары немесе жиі тежеу циклдары бар қолданбалар әдетте күштірақ энергияны сіңіру мүмкіндігін қажет етеді.
Негізгі таңдау факторларына инвертордың номиналды қуаты, қозғалтқыш қуаты, жүктеме инерциясы, қажетті тежеу моменті және тежеу жиілігі жатады.
Қауіпсіз және тұрақты жұмысты қамтамасыз ету үшін резистордың жұмыс кернеуі түрлендіргіштің тұрақты шинасы кернеуіне сәйкес болуы керек. Әр түрлі жетек жүйелері 400 В класты инвертор жүйелері, 690 В өндірістік жетектер немесе 1200 В дейінгі жоғары вольтты тұрақты ток қолданбалары сияқты әртүрлі кернеу конфигурацияларын қажет етуі мүмкін.
Dufew тежеу резисторының шешімдері қолданбалы талаптарға сәйкес тұрақты шинаның әртүрлі кернеуі жағдайында тұрақты жұмысты қолдауға арналған.
Қарсылық мәні тежеу өнімділігіне тікелей әсер етеді. Төменгі қарсылық мәні күшті тежеу күшін қамтамасыз ете алады, бірақ жоғары ток ағынына әкеледі, ал жоғары қарсылық мәні ток кернеуін азайтады, бірақ тежеу уақытын арттыруы мүмкін.
Сәйкес қарсылық конфигурациясын инвертор тежеу блогының техникалық сипаттамаларына, рұқсат етілген тежеу тогы, талап етілетін тоқтау уақыты және жүктеме инерциясы сипаттамаларына сәйкес анықтау керек.
Әртүрлі өнеркәсіптік қолданбалар регенеративті энергияның әртүрлі деңгейлерін жасайды, сондықтан резисторлық қорапты нақты тежеу цикліне және жұмыс жағдайларына сәйкес таңдау керек.
| Қолданба | Жұмыс жағдайы | Таңдау фокусы |
|---|---|---|
| Лифт | Жиі жеделдету және тоқтату циклдары | Жоғары сенімділік және қайталанатын тежеу мүмкіндігі |
| Кран және көтергіш | Ауыр көтеру және түсіру операциялары | Жоғары шамадан тыс жүктеме және тұрақты өнімділік |
| Конвейер жүйесі | Ұзақ үздіксіз жұмыс | Тұрақты жылуды басқару |
| Центрифуга | Жылдам баяулау талаптары | Жылдам энергияны сіңіру мүмкіндігі |
| Өнеркәсіптік машиналар | Үзіліссіз тежеу жағдайлары | Дұрыс қуат пен қарсылықты таңдау |
Орнату ортасы шкаф құрылымына, желдету дизайнына және жылу өнімділігіне әсер етеді. Таңдау алдында тұтынушылар қол жетімді орнату кеңістігін, орнату әдісін, қоршаған орта температурасын және ауа ағынының жағдайын ескеруі керек.
Dufew тежегіш резисторлық қораптар тиімді жылу диссипациясын сақтай отырып, инверторлық шкафтармен біріктіруге мүмкіндік беретін практикалық орнату құрылымдарын және оңтайландырылған желдету конструкцияларын қабылдайды.
Стандартты резисторлық қораптар әрқашан нақты өнеркәсіптік талаптарды қанағаттандырмауы мүмкін. Dufew қарсылық мәніне, номиналды қуатқа, жұмыс кернеуіне, қоршау өлшемдеріне, терминалдың орналасуына және қорғаныс талаптарына негізделген теңшелген конфигурацияларды қамтамасыз етеді.
Кәсіби өндіріс мүмкіндігімен Dufew Electric әртүрлі инверторлық жүйелер мен өнеркәсіптік қолданбалар үшін OEM және теңшелген тежеу резисторы шешімдерін қолдайды.
Dufew тежегіш резисторлық қораптарды әртүрлі өндірушілердің әртүрлі инверторлық жүйелерімен сәйкестендіруге болады. Тұтынушылар инвертор үлгісі туралы ақпаратты ұсына алады және Dufew сәйкес қарсылық пен қуат конфигурациясын ұсынады.
Баптау үшін тұтынушылар инвертор үлгісін, қозғалтқыш қуатын, жұмыс кернеуін, қарсылық мәнін, тежеу жұмысының циклін және орнату талаптарын қамтамасыз етуі керек. Dufew осы параметрлерге сәйкес резисторлық қораптың қолайлы шешімін жасай алады.
Иә. Dufew әртүрлі өнеркәсіптік қолданбаларды қанағаттандыру үшін реттелетін кедергі мәндері, қуат көрсеткіштері, қоршау конструкциялары, терминал конфигурациялары және қорғаныс опциялары бар теңшелген тежеу резисторлық қораптарын ұсынады.
Қызмет көрсету мерзіміне негізінен тежеу жиілігі, шамадан тыс жүктеме жағдайлары, жұмыс температурасы, салқындату өнімділігі және орнату ортасы әсер етеді. Дұрыс таңдау және жылуды басқару ұзақ мерзімді сенімділікті арттырады.
Иә. Dufew тежегіш резисторлық қораптар лифтілер, крандар, конвейерлер және өнеркәсіптік автоматика жабдықтары сияқты қайталанатын жеделдету мен баяулауды қажет ететін қолданбаларға арналған. Қуат рейтингі тежеу цикліне сәйкес таңдалуы керек.
Желдету жағдайларын, терминал қосылымдарын, шаңның жиналуын және қызып кету белгілерін тексеру үшін жүйелі түрде тексеру ұсынылады. Дұрыс техникалық қызмет көрсету тұрақты өнімділікті және ұзақ қызмет ету мерзімін қамтамасыз етуге көмектеседі.
Dufew тежегіш резисторлық қораптар өнеркәсіптік қолдану үшін қорғаныс қоршаулары мен сенімді құрылымдарымен ерекшеленеді. Ылғалдылығы, шаңы немесе ерекше жұмыс жағдайлары бар орталар үшін арнайы қорғаныс шешімдері қол жетімді.
Dufew өнеркәсіптік резисторларды жобалауға және өндіруге маманданған, тежеу резисторларының теңшелген шешімдерін, қатаң сапаны тексеруді және инвертор өндірушілеріне, жабдық жасаушыларға және автоматтандыру компанияларына сенімді қолдау көрсетеді.
Лифттерге, крандарға, өндірістік жетектерге немесе автоматика жабдықтарына арналған тежеу резисторының шешімі қажет пе?
Инвертор үлгісін, қозғалтқыш қуатын, тұрақты ток шинасының кернеуін және тежеу талаптарын қамтамасыз етіңіз. Dufew сәйкес VFD тежегіш резистор қорабын ұсынады және жобаңызға техникалық қолдау көрсетеді.
Теңшелген қарсылық мәндері, қуат көрсеткіштері және қоршау конструкциялары үшін бүгін баға ұсынысын сұраңыз.
