Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

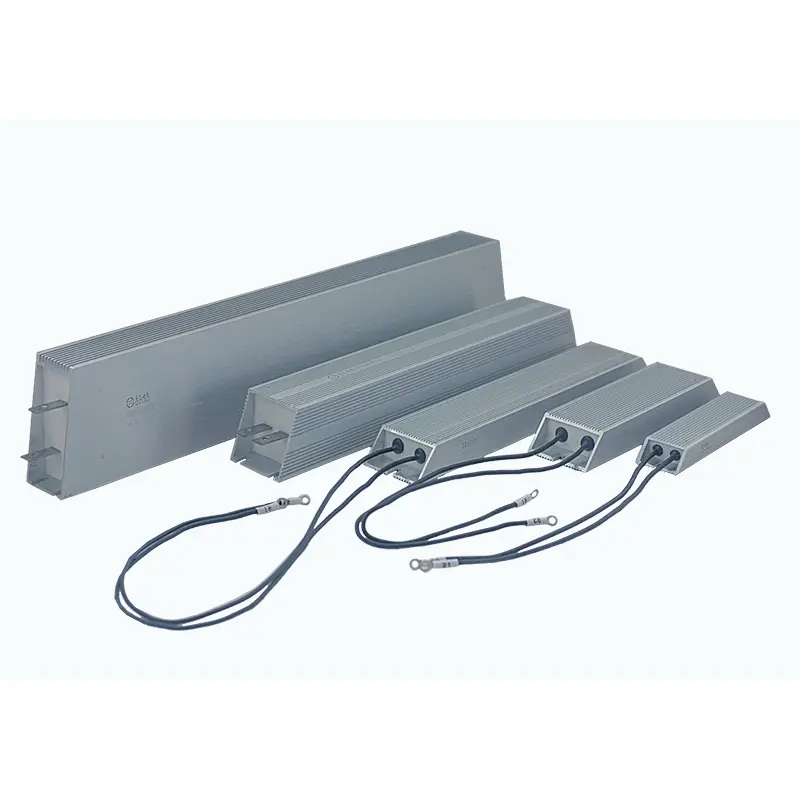

DUFEW арнайы пішінді алюминий қапталған резистор - арнайы орнату өлшемдерін, бірегей монтаждық құрылымдарды немесе реттелетін жетекші бағыттарын қажет ететін өнеркәсіптік жабдық үшін әзірленген жобаланған шешім.
Бекітілген өлшемдері бар стандартты алюминий қапталған резисторлардан айырмашылығы, бұл теңшелген қуат резисторы корпустың пішінін, монтаждау тесіктерін, терминалдың орналасуын және сымның шығу бағытын қоса алғанда, нақты жабдық орналасуына сәйкес жасалуы мүмкін.
50 Вт-тан 6 кВт-қа дейінгі қуат көрсеткіштерімен, 0,01Ω-ден 120 кОм-ға дейінгі қарсылық мәндерімен және ±3%, ±5% және ±10% төзімділік опцияларымен DUFEW автоматтандыру жүйелеріне, қозғалтқышты басқару жабдықтарына, көлік жүйелеріне және арнайы өнеркәсіптік қолданбаларға арналған икемді OEM резистор шешімдерін ұсынады.
Резистор дизайнын бар орнату кеңістігіне сәйкестендіру арқылы тұтынушылар шкафты қайта жобалаудан аулақ бола алады, модификациялау шығындарын азайтады және жабдықты біріктіруді жеңілдетеді.
Стандартты резисторлар жабдықтың стандартты орналасуларына арналған. Дегенмен, көптеген өнеркәсіптік машиналарда, арнайы көліктерде және реттелетін басқару жүйелерінде шектеулі ішкі кеңістік немесе тұрақты емес орнату орындары бар.
DUFEW осы қиындықтарды шешу үшін алюминиймен қапталған резисторларды әзірлейді.
| Ерекшелік | Тұтынушының пайдасы |
|---|---|
| Жеке тұрғын үй геометриясы | Құрылымдық өзгерістерсіз жабдықтың тұрақты емес кеңістіктеріне сәйкес келеді |
| Реттелетін орнату тесіктері | Қосымша жақшаларсыз тікелей орнату |
| Икемді сым шығыс бағыты | Басқару шкафтарының ішіндегі сым кедергілерін болдырмайды |
| Толығымен жабық алюминий конструкциясы | Қарсылық элементтерін шаңнан, ылғалдан және дірілден қорғайды |
| Оңтайландырылған термиялық толтыру технологиясы | Біркелкі жылу беруді қамтамасыз етеді және жергілікті қызып кетуді болдырмайды |
| OEM инженерлік қолдау | Прототиптен жаппай өндіріске дейін теңшелген шешімдерді ұсынады |
DUFEW тұтынушы сызбаларына, орнату талаптарына және жабдықтың орналасу шарттарына негізделген алюминий корпусының теңшелген конструкцияларын ұсынады. Корпус құрылымы күрделі орнату орталарына, соның ішінде L-пішінді конфигурацияларға, офсеттік құрылымдарға, көп бұрышты конструкцияларға, арнайы кесілген пішіндерге және теңшелген орнату негіздеріне бейімделуі мүмкін.
Бұл икемді дизайн тәсілі резисторды ықшам жабдық кеңістіктеріне немесе орнату аймақтары шектеулі жүйелерге тікелей біріктіруге мүмкіндік береді, бұл құрастыру кезінде қосымша модификациялау жұмыстарын азайтады.
Монтаждау құрылымын арнайы жабдық талаптарына сәйкес өзгертуге болады, соның ішінде саңылаулар аралығы, төсеу тереңдігі, монтаждау құлақтарының саны және кронштейннің бұрыштары.
Өндіріс кезінде орнату интерфейсін оңтайландыру арқылы DUFEW тұтынушыларға қосымша адаптерлерден аулақ болуға және жылдамырақ, сенімдірек орнатуға қол жеткізуге көмектеседі.
Резистор элементі жоғары температуралы оқшаулағыш өзекке дәл оралған жоғары сапалы легирленген кедергі сымынан жасалған. Слюда оқшаулағышын оқшаулағаннан кейін жинақ жалпы тұрақтылықты жақсарту үшін алюминий корпусының ішінде кварц құмы мен арнайы термиялық байланыстыратын материалдармен толтырылады.
Инкапсуляция құрылымы мыналарды қамтамасыз етеді:
- Ауа оқшаулаумен салыстырғанда жақсартылған жылу өткізгіштік
- Тұрақты жылу беру өнімділігі
- Жетілдірілген электр оқшаулау мүмкіндігі
- Жергілікті қызып кету қаупінің төмендеуі
Әр түрлі орнату талаптарын қанағаттандыру үшін DUFEW тот баспайтын болаттан жасалған терминалдарды, жоғары температуралы сымдарды, бүйірлік розетка конструкцияларын және бұрыштық шығыс құрылымдарын қоса, бірнеше терминал мен сым конфигурацияларын қолдайды.
Бұл теңшелген қосылым опциялары қоршаған құрамдас бөліктерге кедергілерді болдырмауға көмектеседі және жүйені біріктіру үшін үлкен икемділікті қамтамасыз етеді.
| Дизайн мүмкіндігі | Инженерлік артықшылық |
|---|---|
| Арнайы пішіндегі алюминий қабық | Арнайы жабдықты орнату орталарына сәйкес келеді |
| Кварц құмы термиялық толтыру | Жылу бөлу тиімділігін арттырады |
| Легирленген сымның орамалы элементі | Тұрақты қарсылық өнімділігін қамтамасыз етеді |
| Толығымен жабық құрылыс | Шаң мен ылғалдан қорғауды жақсартады |
| Алюминий жылуды таратушы корпус | Ішкі жылуды жылдам тасымалдайды |
| Реттелетін шығыс бағыты | Электр қосылымын жеңілдетеді |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Арнайы пішіндегі алюминий қапталған резистор |
| Технология | Сымды ток резисторы |
| Қуат рейтингі | 50Вт -- 6КВт |
| Қарсыласу диапазоны | 0,01Ω -- 120кОм |
| Жұмыс кернеуі | ≤1200В |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Негізгі материал | Жоғары температура оқшаулағыш материал |
| Қарсылық сымы | Премиум қорытпаға төзімді сым |
| Тұрғын үй материалы | Алюминий қорытпасы |
| Толтырғыш материал | Кварц құмының термиялық қосылысы |
| Температура коэффициенті | ≤300 ppm/℃ |
| Оқшаулау кедергісі | ≥100МΩ |
| Диэлектрлік күш | 2500VAC / 60с |
| Жалын рейтингі | UL94V-2 |
| Стандартты | GB-5792 |
| Сынақ элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа шамадан тыс жүктеме | 5 секунд ішінде 10 есе номиналды қуат | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік жұмыс сынағы | >9000сағ |
| Ылғалдылыққа төзімділік | 40℃±2℃ / 90%-95%RH /100сағ | ΔR≤±(1%R+0,05Ω) |
| Температуралық цикл | -55℃ / 55℃ /155℃ циклдері | Тұрақты өнімділік |
| Ыстыққа төзімділік | 350℃ / 2 сағ | Айқын зақым жоқ |
| Жалынға төзімділік | 10 есе номиналды қуат | Жану жоқ |
| Өнеркәсіп | Қолданба |
|---|---|
| Өнеркәсіптік автоматтандыру | Реттелетін тежеу және қорғаныс тізбектері |
| Сервожүйелер | Энергияны сіңіру және динамикалық тежеу |
| Электрлік көліктер | Кеңістікте шектелген қуатты басқару жүйелері |
| Арнайы көліктер | Жекелеген электр схемалары |
| Сынақ жабдығы | Жүктемелерді модельдеу жүйелері |
| Жаңартылатын энергия | Энергияны разрядтау қолданбалары |
| Лифттер мен крандар | Моторлы тежеу жүйелері |
| Теңіз жабдықтары | Шағын электрлік басқару жүйелері |
Теңшеу процесі орнату өлшемдерін, орнату орнын, қуат рейтингін, қарсылық мәнін және жетекші бағытын қамтитын тұтынушы талаптарын егжей-тегжейлі шолудан басталады. Бұл спецификациялар резистор құрылымына қойылатын негізгі дизайн талаптарын анықтауға көмектеседі.
Қолдану талаптарының негізінде DUFEW инженерлері тұтынушы жабдығымен сенімді интеграцияны қамтамасыз ету үшін корпустың дизайнын, жылуды тарату өнімділігін, терминал конфигурациясын және ішкі толтыру технологиясын бағалау арқылы қолайлы құрылымды әзірлейді.
Дизайнды растағаннан кейін әрбір резистор стандартталған өндіріс процедуралары арқылы өндіріледі және жөнелту алдында өнімділігін, қауіпсіздігін және сенімділігін тексеру үшін электрлік және механикалық сынақтан өтеді.
| Салыстыру | Жеке шешім | Стандартты алюминиймен қапталған резистор |
|---|---|---|
| Тұрғын үй дизайны | Жабдық талаптарына сәйкес әзірленген икемді корпус құрылымдары | Бекітілген тікбұрышты корпустың дизайны |
| Орнату үйлесімділігі | Тұрақты емес немесе шектеулі орнату орындарына біріктірілуі мүмкін | Стандартты орнату шарттарын талап етеді |
| Монтаждау конфигурациясы | Монтаждау саңылаулары мен кронштейндерді жабдықтың орналасуына қарай реттеуге болады | Бекітілген орнату өлшемдері |
| Терминалдың орналасуы | Бірнеше терминал және жетекші бағыттар қол жетімді | Стандартты терминал конфигурациясы |
| Жабдықтарды біріктіру | Орнату кезінде қосымша өзгерту жұмыстарын азайтады | Қолданыстағы жабдық құрылымдарына түзетулер енгізу қажет болуы мүмкін |
| Қолдану ауқымы | Арнайы машиналар мен өнеркәсіптік жабдық үшін қолайлы | Жалпы өнеркәсіптік қолданбалар үшін қолайлы |
Жабдықта шектеулі орнату кеңістігі, ретсіз орнату орындары немесе арнайы қосылым талаптары болса, теңшелген шешім ұсынылады. Ол резисторға негізгі құрылымдық өзгерістерсіз қолданыстағы жүйе конструкцияларына сәйкес келуге мүмкіндік береді.
№ DUFEW жылуды біркелкі бөлуді сақтау және жұмыс кезінде локализацияланған қызып кету қаупін азайту үшін оңтайландырылған ішкі толтыру және жылу тасымалдағыш құрылымдарды пайдаланады.
DUFEW қолданба талаптарына негізделген теңшеуді қолдайды, соның ішінде:
- Корпустың пішіні
- Монтаждау өлшемдері
- Қуат рейтингі
- Қарсылық мәні
- Терминал түрі
- жетекші бағыт
- Орнату құрылымы
Стандартты үлгілер жалпы орнату орталары үшін қолайлы, ал теңшелген конструкциялар арнайы кеңістік шектеулері, монтаждау талаптары немесе сым схемалары бар жабдық үшін үлкен икемділікті қамтамасыз етеді.
