Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

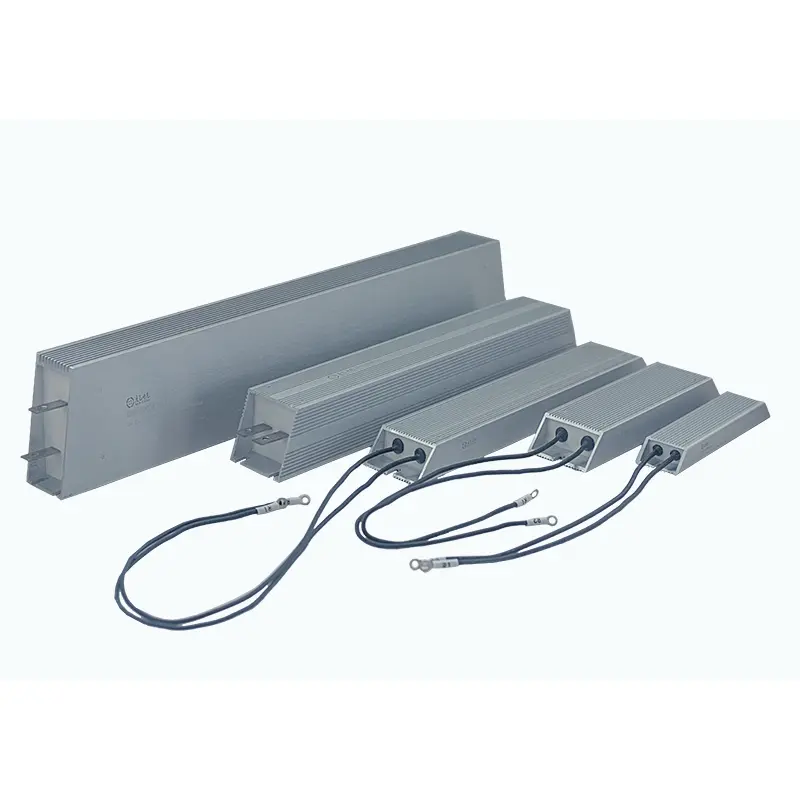

DUFEW инверторлы алюминий қапталған резистор айнымалы жиілікті жетекті (VFD) тежеу жүйелеріне, сервожетектерге және сенімді регенеративті энергияны сіңіруді қажет ететін өнеркәсіптік қозғалтқышты басқару қолданбаларына арнайы әзірленген.
Қозғалтқышты баяулату, көтеру немесе жылдам тоқтату операциялары кезінде қозғалтқыш түрлендіргіш тұрақты ток шинасына қайта келетін регенеративті энергияны жасайды. Бұл энергияны тиімді тұтыну мүмкін болмаса, кернеудің шамадан тыс артуы инвертордың шамадан тыс кернеу ақауларын тудыруы немесе қуат құрамдастарын зақымдауы мүмкін.
DUFEW инверторлық тежеу резисторлары жоғары өнімді алюминиймен қапталған резистор құрылымы арқылы қалпына келтірілген электр энергиясын жылу энергиясына түрлендіреді, инвертордың тұрақты жұмысын сақтауға және жүйе қауіпсіздігін жақсартуға көмектеседі.
Алюминий қорытпасының берік корпусы, жоғары оқшаулау инкапсуляциясы технологиясы және оңтайландырылған жылуды басқару дизайны бар DUFEW бүкіл әлем бойынша өнеркәсіптік автоматика өндірушілері, инвертор жеткізушілері және жабдық жасаушылар үшін сенімді тежеу резисторы шешімдерін ұсынады.
50W-6KW қуат көрсеткіштері, 0,01Ω-120kΩ қарсылық мәндері және әртүрлі инвертор тежеу талаптарына сәйкес келетін реттелетін техникалық сипаттамаларда қол жетімді.
Жалпы мақсаттағы резисторлардан айырмашылығы, инверторлық тежеу резисторлары тежеу циклдері кезінде қайталанатын қысқа мерзімді жоғары қуатты энергия импульстарына төтеп беру үшін қажет.
DUFEW инверторлы алюминий қапталған резистор мыналарды өңдеуге арналған:
- қалпына келетін энергияның кенеттен бөлінуі
- Жиі жеделдету және баяулау циклдары
- Қысқа мерзімді шамадан тыс жүктеме жағдайлары
- Динамикалық тежеуге қойылатын талаптар
Артық энергияны қауіпсіз тарату арқылы ол көмектеседі:
- Тұрақты шинаның шамадан тыс кернеуінің алдын алу
- Инвертор модульдерін қорғаңыз
- Тежеу реакциясын жақсарту
- Жабдықтың сенімділігін арттыру
| Ерекшелік | Пайда |
|---|---|
| VFD тежеу қолданбаларына арналған | Айнымалы жиілік жетегінің энергияны бөлу талаптарына сәйкес келеді |
| Жоғары импульстік энергияны сіңіру мүмкіндігі | Қайталанатын тежеу және регенерация циклдарын басқарады |
| Алюминий қорытпасынан жасалған жылуды тарататын корпус | Жұмыс кезінде жылуды жылдам тасымалдайды |
| Толығымен жабық инкапсуляцияланған құрылым | Шаңнан, ылғалдан және дірілден қорғайды |
| Монтаждау тесіктерінің стандартты дизайны | Орнату және ауыстыру оңай |
| Бірнеше терминал опциялары | Әр түрлі сымдарға қойылатын талаптарды қолдайды |
| Арнайы қарсылық пен қуат опциялары | Түрлендіргіштің әртүрлі сипаттамаларына сәйкес келеді |
Резистор элементі жоғары температуралық оқшаулағыш материалдардан жасалған және жоғары сапалы никель-хром (Ni-Cr) немесе мыс-никель (Cu-Ni) қорытпасының кедергі сымымен оралған. Слюда оқшаулағышын оқшаулағаннан кейін жинақ жалынға төзімді термиялық қоспамен толтырылады және алюминий қорытпасының корпусының ішіне тығыздалады.
Бұл біріктірілген құрылым механикалық беріктікті, дірілге төзімділікті, жылу беру тиімділігін және өнеркәсіптік тежеу қолданбаларында ұзақ мерзімді жұмыс сенімділігін жақсартады.
Ішкі құрылым жылу өткізгіштігін арттыру үшін арнайы байланыстырушы қосылыстармен біріктірілген кварцты толтыруды пайдаланады. Дәстүрлі ауа оқшаулауымен салыстырғанда, бұл дизайн жылуды резистор элементінен алюминий корпусына тиімдірек береді.
Сыртқы жылуды тарату ойықтарымен бірге жылу конструкциясы тұрақты тежеу өнімділігін сақтауға, температура тепе-теңдігін жақсартуға және қайталанатын жүктеме жағдайында қызмет ету мерзімін ұзартуға көмектеседі.
DUFEW әртүрлі орнату талаптарын қанағаттандыру үшін тот баспайтын болаттан жасалған терминалдар мен жоғары температуралы сымдарды қоса, әртүрлі қосылым опцияларын қолдайды. Біріктірілген орнату тесіктері инверторлық шкафтар мен өнеркәсіптік басқару жүйелеріне орнатуды жеңілдетеді.
Дұрыс резисторды таңдау инвертор параметрлерін, тежеу шарттарын және орнату ортасын ескеруді талап етеді.
| Таңдау факторы | Қарастыру |
|---|---|
| Қарсыласу мәні | Инвертор өндірушісі ұсынған тежеу кедергісі диапазонына сәйкес келуі керек |
| Қуат рейтингі | Тежеу жиілігіне және қажетті энергияны сіңіру қабілетіне сәйкес таңдалады |
| Мотор қуаты | Жоғары қозғалтқыш сыйымдылығы әдетте күшті тежеу мүмкіндігін қажет етеді |
| Жұмыс циклі | Жиі тежеу операциялары жоғары жылу сыйымдылығын қажет етеді |
| Орнату ортасы | Желдету жағдайлары мен шкафтың салқындату дизайнын бағалау керек |
Резисторды дұрыс таңдамау шамадан тыс тежеу тогы, жеткіліксіз тежеу моменті, қызып кету немесе инверторды қорғау дабылдарына әкелуі мүмкін. DUFEW инвертор сипаттамалары мен нақты жұмыс талаптары негізінде сәйкес қарсылық мәндерін таңдауды ұсынады.
| Қолданба | Функция |
|---|---|
| Айнымалы жиілікті жетектер (VFD) | Моторды тежеу кезінде қалпына келтіретін энергияны сіңіреді |
| Сервожетекті жүйелер | Сервомотордың баяулау энергиясын өңдейді |
| Лифттер | Түсіру және тежеу кезінде пайда болатын энергияны басқарады |
| Крандар мен көтергіш жабдықтар | Жиі бастау-тоқтату операциясын қолдайды |
| Өнеркәсіптік автоматтандыру жабдықтары | Динамикалық тежеуден қорғауды қамтамасыз етеді |
| Электрондық жүктеме сынағы | Жоғары қуатты резистивті жүктеме ретінде әрекет етеді |
| Жаңартылатын энергия жабдықтары | Энергияны разрядтау және қорғау сұлбалары |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Инверторлы алюминиймен қапталған резистор |
| Қолданба | Динамикалық тежеу / Регенеративті энергия шығыны |
| Қуат диапазоны | 50Вт -- 6КВт |
| Қарсыласу диапазоны | 0,01Ω -- 120кОм |
| Жұмыс кернеуі | ≤1200В |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Қарсылық сымының материалы | Никель-хром / мыс-никель қорытпасы |
| Тұрғын үй материалы | Алюминий қорытпасы |
| Оқшаулағыш материал | Жоғары температурадағы жалынға төзімді қосылыс |
| Температура коэффициенті | ≤300 ppm/℃ |
| Қорғау дәрежесі | IP00 |
| Жалын рейтингі | UL94V-2 |
| Стандартты | GB-5792 |
| Сынақ элементі | Сынақ шарты | Өнімділік |
|---|---|---|
| Диэлектрлік күш | 2500VAC / 50Гц /60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа шамадан тыс жүктеме | 10 есе номиналды қуат /5с | Көрінетін зақым жоқ |
| Ұзақ мерзімді жүктеме мерзімі | Циклдік разряд операциясы | >9000сағ |
| Ылғалдылыққа төзімділік | 40℃±2℃ /90%-95%RH /100сағ | ΔR≤±(1%R+0,05Ω) |
| Температуралық цикл | -55 ℃ - 155 ℃ циклдері | Тұрақты өнімділік |
| Ыстыққа төзімділік | 350℃ /2сағ | Айқын зақым жоқ |
| Жалын сынағы | 10 есе номиналды қуат | Жану жоқ |
| Салыстыру | DUFEW инверторлы алюминиймен қапталған резистор | Жалпы қуат резисторы |
|---|---|---|
| Қолдану мақсаты | Регенеративті тежеу энергиясын сіңіруге арналған | Кәдімгі жүктеме қолданбаларына арналған |
| Энергияны өңдеу | Қысқа уақыттық жоғары энергия импульстарын қолдайды | Негізінен тұрақты жүктемелер үшін қолайлы |
| Motor Control Compatibility | VFD және серво тежеу жүйелеріне сәйкес келеді | Инверторға арнайы дизайн жоқ |
| Асқын кернеуден қорғау | Тұрақты ток шинасының асқын кернеу ақауларының алдын алуға көмектеседі | Шектеулі қорғаныс мүмкіндігі |
| Жылулық дизайн | Қайталанатын тежеу циклдары үшін оңтайландырылған | Жиі импульстар кезінде қызып кетуі мүмкін |
| Орнату | Басқару шкафын біріктіруге арналған | Жалпы мақсаттағы орнату |
Орнату алдында резистордың жүйе талаптарына сәйкес келетініне көз жеткізу үшін инвертор үлгісін, ұсынылған қарсылық ауқымын, қажетті тежеу қуатын және жұмыс циклін тексеріңіз.
Резистордың зақымданбағанын және жұмысқа дайын екенін растау үшін орнату алдында алюминий корпусын, терминалдарды, инкапсуляция күйін және орнату құрылымын тексеріңіз.
Тежеудің сенімді жұмысы үшін жылуды дұрыс бөлу өте маңызды. Ауа ағынын жақсарту үшін тік орнату ұсынылады, ал резисторлар арасында жеткілікті қашықтық сақталуы керек. Жабық шкафтар үшін жұмыс жағдайларына сәйкес қосымша мәжбүрлі желдету қажет болуы мүмкін.
Ыстыққа төзімді кабельдерді пайдаланыңыз, қауіпсіз терминал қосылымдарын қамтамасыз етіңіз және қосылым сенімділігін арттыру үшін түрлендіргіш пен резистор арасындағы сым арақашықтықты мүмкіндігінше қысқа ұстаңыз.
Орнатқаннан кейін қарсылық мәнін тексеріңіз, жұмыс кезінде бет температурасын бақылаңыз және жүйенің дұрыс жұмыс істеуіне көз жеткізу үшін тежеу өнімділігін тексеріңіз.
DUFEW теңшелген инверторлық тежеу резисторы шешімдерін қолдайды, соның ішінде:
| Теңшелетін элемент | Қолжетімді опциялар |
|---|---|
| Қарсыласу мәні | Инвертордың талаптарына сәйкес келетін арнайы қарсылық |
| Қуат рейтингі | 50Вт-6КВт |
| Тұрғын үй өлшемі | Реттелетін өлшемдер |
| Терминал түрі | Тот баспайтын терминалдар / қорғасын сымдары |
| Қорғау компоненттері | Қосымша термиялық қорғаныс |
| Қолданбаның дизайны | Тежеу шарттарына сәйкес теңшелген |
Инверторлы алюминиймен қапталған резистор қозғалтқышты тежеу кезінде пайда болатын регенеративті энергияны сіңіреді және оны жылу энергиясына түрлендіреді, тұрақты ток шинасының шамадан тыс кернеуін болдырмайды және инвертор жүйесін қорғайды.
Қарсылық мәні инвертор өндірушісі ұсынған диапазонға сәйкес келуі керек. Тым төмен мән шамадан тыс ток тудыруы мүмкін, ал тым жоғары мән тежеу өнімділігін төмендетуі мүмкін.
Иә. DUFEW инверторлық тежеу резисторлары сервожүйелерге, әсіресе жылдам баяулауды және қайталанатын тежеу циклдерін қажет ететін қолданбаларға жарамды.
Иә. DUFEW қауіпсіздікті қосымша бақылауды қажет ететін қолданбалар үшін термиялық қосқыштарды немесе температураны қорғау компоненттерін қосуды қолдайды.
