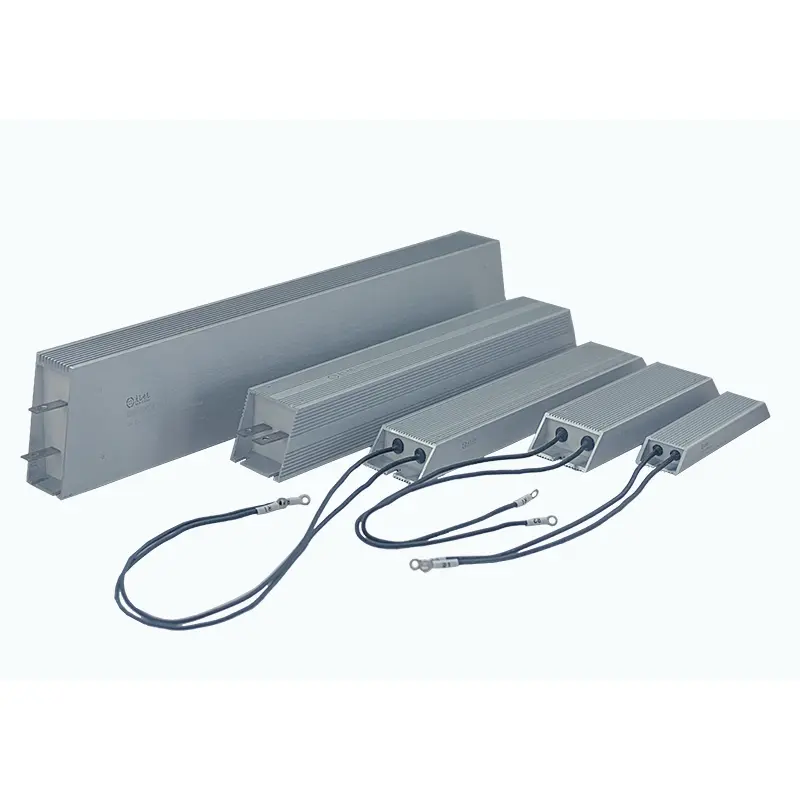

DUFEW индуктивті емес алюминий қапталған резистор жоғары жылдамдықты коммутациялық тізбектерге, импульстік қуат жүйелеріне, инвертор қолданбаларына және кәдімгі сымды резисторлар паразиттік индуктивті әсерлерден зардап шегуі мүмкін дәл электронды жабдыққа арналған.
Токтың жылдам өзгеруі кезінде қосымша индуктивті реактивті генерациялайтын стандартты қуат резисторларынан айырмашылығы, DUFEW магнит өрісінің қосылуын азайту және ультра төмен индуктивті өнімділікке қол жеткізу үшін Айртон-Перри бифилярлы орамасының жетілдірілген құрылымын қабылдайды.
Ток реакциясын жақсарту және коммутация кедергісін азайту арқылы бұл резистор сезімтал қуат компоненттерін қорғауға, толқын пішінінің тұрақтылығын жақсартуға және жоғары жиілікті электрондық жүйелердің сенімділігін арттыруға көмектеседі.
50 Вт-тан 6 кВт-қа дейін қол жетімді, қарсылық мәндері 0,01 Ом-нан 120 кОм-ға дейін, DUFEW қуат электроника өндірушілеріне, инвертор жеткізушілеріне, автоматтандыру компанияларына және өнеркәсіптік жабдықты құрастырушыларға теңшелген төмен индуктивті резистор шешімдерін ұсынады.
Заманауи электрлік электроникада коммутация жиілігі артады, ал компоненттер электр шуы мен кернеудің ауытқуына сезімтал болады.
Кәдімгі резистор токтың жылдам ауысуы кезінде қажетсіз индуктивтілікті енгізуі мүмкін, бұл:
- Кернеудің асып кетуі
- Ағымдағы толқын пішінінің бұрмалануы
- EMI кедергісі
- Жартылай өткізгішті кернеу
- Басқару жүйесінің тұрақсыздығы
DUFEW индуктивті емес алюминий қапталған резистор жылдам өзгеретін ток жағдайында тұрақты электр өнімділігін сақтау үшін әзірленген.
| Өнімділік мүмкіндігі | Инженерлік құндылық |
|---|---|
| Ультра төмен индуктивті ораманың дизайны | Жоғары жылдамдықты ауыстыру кезінде қажетсіз индуктивті әсерлерді азайтады |
| Айртон-Перри бифилярлы орамасы | Ток ағынымен пайда болатын магнит өрістерін болдырмайды |
| Жылдам электрлік жауап | Өтпелі тізбек өнімділігін жақсартады |
| Тұрақты импульстік жүктеме мүмкіндігі | Қайталанатын зарядтау және зарядсыздандыру циклдерін өңдейді |
| Төмен электромагниттік кедергі | Сезімтал тізбектерге әсер ететін шуды азайтады |
| Алюминий жылуды басқару құрылымы | Жоғары қуат жағдайында сенімді жұмысты сақтайды |
Ішкі орама құрылымы төмен индуктивті резисторларды кәдімгі сымды конструкциялардан ерекшелендіретін негізгі фактор болып табылады. DUFEW ток ағыны кезінде пайда болатын магнит өрістерін азайту үшін қарама-қарсы бағытта оралған екі қарсылық сымын пайдаланып, Айртон-Перри бифилярлы орамасының принципін қабылдайды.
Екі орамның магнит өрістерінің бір-бірін жартылай жоюына мүмкіндік бере отырып, бұл құрылым таза магнит ағынын айтарлықтай азайтады және паразиттік индуктивтілікті азайтады, жылдамырақ электрлік жауап беруге және жоғары жылдамдықты коммутация қолданбаларында өнімділікті жақсартуға мүмкіндік береді.
Жоғары жиілікті коммутациялық жүйелер жиі токтың жылдам өзгеруіне ұшырайды, бұл жерде паразиттік индуктивтілік қажетсіз кернеу секірулерін тудыруы және тізбектің тұрақтылығына әсер етуі мүмкін. DUFEW төмен индуктивті резисторлар өтпелі энергияны тиімді өңдеуге, ауысу шыңдарын басуға, толқын пішінінің тұрақтылығын жақсартуға және сезімтал жартылай өткізгіш компоненттеріне кернеуді азайтуға арналған.
Олар әсіресе мыналар үшін қолайлы:
- IGBT инвертор схемалары
- MOSFET коммутация жүйелері
- PWM қуат түрлендіргіштері
- жоғары жиілікті электронды жүктемелер
Регенеративті немесе динамикалық тежеу жұмысы кезінде жүйе тұрақтылығын сақтау үшін артық энергияны жылдам шығару керек. Төмен индуктивті құрылым тежеу реакциясын жақсартады, коммутациялық кедергілерді азайтады және инверторлық қуат модульдерін өтпелі электр кернеуінен қорғауға көмектеседі.
Жоғары жиілікті электрмен жабдықтау жүйелерінде паразиттік индуктивтілік коммутация толқындарының пішініне және жалпы тиімділікке әсер етуі мүмкін. DUFEW төмен индуктивті резисторлар сөндіргіш тізбектер, ток шектеу тізбектері және импульсті жұту тізбектері сияқты қолданбаларға жылдам жауап беру сипаттамаларын қамтамасыз етеді.
Электрондық тестілеу жүйелері үшін қарсылық компоненттерінің жауап сипаттамалары өлшеу дәлдігіне тікелей әсер етеді. Оңтайландырылған төмен индуктивті дизайн дәлірек импульстік жауапқа қол жеткізуге, сигналдың бұрмалануын азайтуға және сынақтың қайталануын жақсартуға көмектеседі.
| Құрылымы | Функция |
|---|---|
| Қорытпаға төзімді сым | Тұрақты қарсылық сипаттамаларын қамтамасыз етеді |
| Симметриялық бифилярлы орам | Магниттік байланысты азайтады |
| Слюда оқшаулағыш қабаты | Орамдық қабаттарды бөліп, тұрақтылықты жақсартады |
| Кварц термиялық толтыру | Жылу өткізгіштігін арттырады |
| Алюминий корпус | Механикалық қорғаныс пен термиялық басқаруды қамтамасыз етеді |
| Параметр | Техникалық сипаттама |
|---|---|
| Өнім түрі | Индуктивті емес алюминий қапталған резистор |
| Негізгі мүмкіндік | Төмен индуктивті өнімділік |
| Орау технологиясы | Айртон-Перри бифилярлы орамасы |
| Қуат диапазоны | 50Вт -- 6КВт |
| Қарсыласу диапазоны | 0,01Ω -- 120кОм |
| Жұмыс кернеуі | ≤1200В |
| Қарсылыққа төзімділік | ±3%, ±5%, ±10% |
| Температура коэффициенті | ≤300 ppm/℃ |
| Тұрғын үй материалы | Алюминий қорытпасы |
| Оқшаулағыш материал | Жоғары температурадағы жалынға төзімді қосылыс |
| Диэлектрлік күш | 2500VAC / 60с |
| Оқшаулау кедергісі | ≥100МΩ |
| Стандартты | GB-5792 |
| Салыстыру элементі | DUFEW индуктивті емес алюминий қапталған резистор | Кәдімгі сымды резистор |
|---|---|---|
| Ағымдағы жауап | Токтың жылдам өзгеруіне арналған | Паразиттік индуктивтілікпен шектелген |
| Магниттік әсер | Қарама-қарсы магнит өрістері бір-бірін жояды | Магниттік өрістер жинақталады |
| Ауыстыру өнімділігі | Жоғары жиілікті тізбектер үшін қолайлы | Негізінен төмен жиілікті қолданбалар үшін қолайлы |
| EMI бақылау | Электромагниттік кедергі қаупін азайтады | Шудың жоғарылауы |
| Жартылай өткізгішті қорғау | Кернеуді азайтуға көмектеседі | Өтпелі стрессті күшейтуі мүмкін |
| Өнеркәсіп | Әдеттегі пайдалану |
|---|---|
| Қуат электроникасы | Жоғары жиілікті энергияны сіңіру |
| EV зарядтау жүйелері | Коммутациялық қорғаныс тізбектері |
| Күн инверторлары | Тұрақты ток энергиясының разряды |
| Жел энергетикасы жүйелері | Конвертер қорғанысы |
| Серво дискілері | Динамикалық тежеу |
| Өнеркәсіптік автоматтандыру | Жоғары жылдамдықты басқару жүйелері |
| Зертханалық жабдық | Дәлдік импульсті сынау |
DUFEW қолданба талаптарына сәйкес реттелетін индуктивті емес резисторларды әзірлеуді қолдайды.
Қолжетімді теңшеу:
| Теңшелетін элемент | Параметрлер |
|---|---|
| Қарсыласу мәні | 0,01Ω-120кОм |
| Қуат рейтингі | 50Вт-6КВт |
| Индуктивтілікке қойылатын талаптар | Төмен индуктивті дизайн |
| Өлшемдері | Стандартты немесе арнайы корпус |
| Терминалдар | Тот баспайтын терминалдар немесе жоғары температуралы сымдар |
| Электрлік параметрлер | Схема талаптарына сәйкес теңшелген |
Өйткені токтың жылдам өзгеруі әдеттегі резисторларда паразиттік индуктивтілікті тудыруы мүмкін, бұл кернеудің жоғарылауын және электр шуын тудырады. Индуктивті емес резисторлар бұл әсерлерді азайтады және тізбектің тұрақтылығын жақсартады.
Негізгі айырмашылық - ішкі орама технологиясы. DUFEW магнит өрісінің өзара әрекеттесуін азайту үшін Айртон-Перри бифилярлы орамасын пайдаланады, ал стандартты резисторлар әдетте бір бағытты ораманы пайдаланады.
Иә. Олар әдетте инверторлық тежеу тізбектерінде, импульсті жұту тізбектерінде және жылдам жауап беруді қажет ететін қуат электронды жүйелерінде қолданылады.
Иә. DUFEW қарсылық мәні, қуат рейтингі, механикалық өлшемдер, терминалдар және төмен индуктивті талаптар үшін OEM теңшеуін қамтамасыз етеді.
