Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

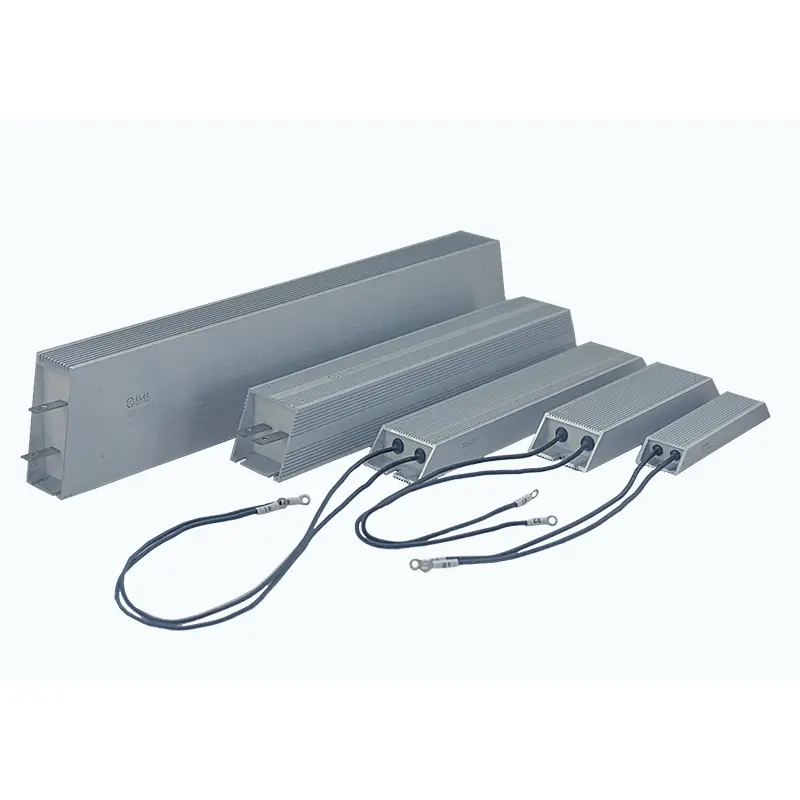

Өнеркәсіптік қуат жүйелері жиі ауыр жүктемелерде, жиі тежеуде, дірілде және жоғары температурада жұмыс істейді. Осы талап ететін орталарда сенімді жұмысты қамтамасыз ету үшін DUFEW трапециялы алюминий қапталған резистор берік алюминий корпусын оңтайландырылған ішкі жылу құрылымымен біріктіреді, ол резистор элементін шаңнан, ылғалдан, дірілден және механикалық әсерден қорғай отырып, жылуды тиімді тасымалдайды.
Қарсылық элементі жоғары температуралы оқшаулағыш өзекке орнатылған дәлме-дәл орамалы никель-хром (Ni-Cr) немесе константан қорытпасынан жасалған сым арқылы дайындалады. Слюда парақтарымен электрлік оқшаулаудан кейін жинақ жоғары таза кварц құмы мен жоғары температуралы шайырдың арнайы жасалған қоспасы арқылы трапеция тәрізді алюминий корпусының ішіне толығымен қапталған. Бұл құрылым резисторды тотығудан және қоршаған ортаның ластануынан қорғай отырып, ішкі жылуды сыртқы салқындатқыш қанаттарға жылдам тасымалдайтын тиімді жылу өткізгіш жолды жасайды.
Өнеркәсіптік автоматтандыруға және ауыр салмақты жабдыққа арналған резистор тот баспайтын болаттан жасалған терминалды да, жоғары температуралы қорғасын сым қосылымдарын да қолдайды, бұл VFD тежеу жүйелеріне, сервожетектерге, қозғалтқышты басқару шкафтарына, жүктеме банктеріне, жаңартылатын энергия жабдықтарына және өнеркәсіптік қуат тарату жүйелеріне икемді орнатуға мүмкіндік береді.
Кәдімгі тікбұрышты алюминий резисторларынан айырмашылығы, трапеция тәрізді корпус салқындату тиімділігін және өнеркәсіптік ортада механикалық тұрақтылықты жақсарту үшін арнайы жасалған.
Трапеция тәрізді профиль сыртқы салқындату бетін ұлғайтады, бұл табиғи конвекция арқылы жылуды тиімдірек таратуға және үздіксіз жұмыс өнімділігін жақсартуға мүмкіндік береді.
Резистор элементі алюминий корпусының ішінде толығымен тығыздалған, бұл өнімнің қызмет ету мерзімін ұзарта отырып, шаңға, ылғалға, дірілге және тотығуға тамаша төзімділік береді.
Кеңірек орнату негізі күшті механикалық қолдауды ұсынады, үздіксіз діріл кезінде қозғалысты азайтады және резисторды крандар, лифттер, станоктар және басқа да ауыр жүкті жабдықтар үшін жарамды етеді.
Кварц құмымен толтыру жылуды ауадан әлдеқайда жылдам береді, бұл салқындату өнімділігін жақсарту үшін ішкі жылудың алюминий корпусына тез жетуіне мүмкіндік береді. Үздіксіз қуат шығыны жоғарырақ қажет болғанда қосымша жылу қабылдағыштарды орнатуға болады.
- Оңтайландырылған трапеция тәрізді корпус -- Салқындатқыштың үлкен беті кәдімгі тікбұрышты алюминий резисторларымен салыстырғанда табиғи жылу диссипациясын жақсартады.
- Толығымен құмыраға салынған конструкция -- Толық инкапсуляция шаңнан, ылғалдан, дірілден, тотығудан және механикалық соққыдан қорғайды.
- Өте жақсы жылу өткізгіштік -- Кварц құмы толтыру жоғары қуат тығыздығын қолдай отырып, ішкі жылуды алюминий корпусына жылдам тасымалдайды.
- Кең қарсылық диапазоны -- ±3%, ±5% және ±10% қарсылық рұқсаттарымен 0,01Ω мен 120кОм аралығында қол жетімді.
- Сенімді механикалық беріктік -- Кең алюминий негізі үздіксіз дірілде жұмыс істейтін жабдықты қауіпсіз орнатуды қамтамасыз етеді.
- Икемді қосылым опциялары -- Әр түрлі орнату талаптары үшін тот баспайтын болаттан жасалған терминалдар немесе жоғары температуралы сымдар бар.
- Пайдаланушы өндірісі қол жетімді -- Қуат рейтингі, қарсылық мәні, өлшемдер, терминалдар және орнату конфигурацияларын OEM жобалары үшін теңшеуге болады.
Трапеция тәрізді алюминий қапталған резистор сенімді қуат шығынын, жоғары механикалық беріктікті және ұзақ мерзімді тұрақтылықты қажет ететін өнеркәсіптік жүйелер үшін жарамды.
Айнымалы жиілікті жетектер (VFD), сервожетектер, қозғалтқыш тежеу тізбектері және регенеративті энергияны бөлу жүйелері.
Жиі діріл және тежеу жағдайында жұмыс істейтін крандар, элеваторлар, прокат стандары, тау-кен машиналары, компрессорлар және басқа да жабдықтар.
Жүктеме қорлары, қуат көзін сынау, аккумуляторды разрядтау жүйелері, динамикалық жүктемені модельдеу және өнеркәсіптік сынақ стендтері.
Энергияны сақтау жабдықтары, фотоэлектрлік инверторлар, жел энергиясын түрлендіргіштер, зарядтау жабдықтары және қуатты түрлендіру жүйелері.
Шағын, тығыздалған және жоғары сенімді қуат резисторларын қажет ететін электр шкафтары, тарату жабдықтары, автоматтандыру жүйелері және OEM машиналары.
Оңтайлы жылу өнімділігі мен ұзақ қызмет мерзіміне қол жеткізу үшін дұрыс орнату маңызды.
Орнатпас бұрын қарсылық мәні, қуат рейтингі, жұмыс кернеуі және өлшемдердің жабдық талаптарына сәйкес келетініне көз жеткізіңіз.
Алюминий корпусында, терминалдарда және бекіту саңылауларында деформация, жарықтар немесе тасымалдау зақымдары жоқ екенін тексеріңіз.
Негіздегі бекіту тесіктерін пайдаланып резисторды мықтап орнатыңыз. Жақсы механикалық тұрақтылықты сақтау үшін орнату бетінің тегіс және қатты екеніне көз жеткізіңіз.
Орташа және жоғары қуатты қолданбалар үшін жылу беруді жақсарту үшін резистор негізі мен бекіту тақтасы немесе жылу қабылдағыш арасына термиялық қосылыстың жұқа қабатын жағыңыз.
Терминалдарды немесе сымдарды мықтап жалғаңыз және шамадан тыс контактіге қарсылықты болдырмау үшін барлық электр қосылымдарының тығыз екенін тексеріңіз.
Резисторды жақсы желдетілетін жерге орнатыңыз. Жабық электр шкафтары үшін жоғары қуатта жұмыс істегенде мәжбүрлі ауамен салқындату ұсынылады.
Тізбекті қуаттандыру алдында қарсылық мәнін өлшеңіз және бастапқы іске қосу кезінде жұмыс температурасын бақылаңыз.
Резистор элементі тұрақты электрлік өнімділікті, жоғары жүктеме мүмкіндігін және ұзақ қызмет ету мерзімін қамтамасыз ету үшін жоғары сапалы никель-хром (Ni-Cr) немесе константан қорытпасы сымын пайдаланып дәлдікпен оралған.
Тұрақты слюда оқшаулағыш қабаты жоғары температура кезінде тамаша диэлектрлік беріктігін сақтай отырып, алюминий корпусынан кедергі сымын электрлік оқшаулайды.
Ішкі қуыс жоғары таза кварц құмымен және ыстыққа төзімді шайырмен толтырылған, жылуды резистор элементінен алюминий корпусына жылдам тасымалдайтын тиімді жылу өткізгіш жолды жасайды.
Экструдталған алюминий корпусы кәдімгі тікбұрышты корпустармен салыстырғанда салқындату бетінің ауданын ұлғайтатын және табиғи ауа конвекциясын жақсартатын оңтайландырылған трапеция тәрізді профильге ие.
Әр түрлі орнату және сым талаптарын қанағаттандыру үшін тот баспайтын болаттан жасалған терминалдармен немесе жоғары температуралы қорғасын сымдарымен бірге қол жетімді.
| Модельдік код | Сипаттама | Мысал |
|---|---|---|
| КӨЛІК | Трапециялы алюминиймен қапталған резисторлар сериясы | КӨЛІК |
| 1500 Вт | Номиналды қуат | 1500 Вт |
| 27R | Номиналды қарсылық | 27Ω |
| J | Қарсылыққа төзімділік | J = ±5% (Қосымша: H = ±3%, K = ±10%) |
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 50Вт--6кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω--120кОм |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Стандартты | GB/T 5792 |
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 5 секунд ішінде 10 × номиналды қуат | Көрінетін зақым жоқ |
| Өмірді жүктеу | Циклдік жұмыс (10с ҚОСУ / 90с ӨШІРУ) | ＞9 000 сағат |
| Ылғалға төзімділік | 40°C ±2°C, 90--95% RH, 100сағ | ΔR ≤ ±(1%R + 0,05Ω) |
| Жылдам температура циклі | -55°C / 55°C / 155°C, әрқайсысы 15 минут, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C 2 сағат | Көрінетін түссізденуі немесе зақымдануы жоқ |
| Температура коэффициенті | Номиналды жүктеме және суыққа төзімділік | ＜300 ppm/°C |
| Жалынға төзімділік | 10 × номиналды қуат 5 минут | Тұтану немесе ашық жалын жоқ |
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N / 30s | Қопсыту немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5--200Гц, 1г, 98м/с² | Көрінетін құрылымдық зақым жоқ |
| Дәнекерлеу жылуына төзімділік | Терминалдар 3 секунд ішінде 350±5°C дәнекерлеуге батырылады | ΔR ≤ ±(1%R + 0,05Ω) |
| Сыртқы түрі | Көрнекі тексеру | Көрінетін зақым жоқ, таңбалау анық |
| Дәнекерлеу қабілеті | Терминалдар 235±5°C дәнекерлеуге 5 секундқа батырылады | Дәнекерлеу ≥95% |
| Салыстыру элементі | Трапеция тәрізді алюминий қапталған резистор | Кәдімгі тікбұрышты алюминийден жасалған резистор |
|---|---|---|
| Тұрғын үй дизайны | Трапеция профилі жылуды тарату аймағын және ауа ағынының тиімділігін арттырады | Салқындату беті кішірек стандартты төртбұрышты корпус |
| Жылулық басқару | Кварцпен толтырылған конструкция тұрақты жұмыс температурасы үшін жылуды алюминий корпусына жылдам береді | Жылудың таралуы негізінен корпустың бетіне байланысты, нәтижесінде жылу тиімділігі төмендейді |
| Орнату тұрақтылығы | Кең негіз дірілге бейім жабдық үшін тамаша механикалық тұрақтылықты қамтамасыз етеді | Неғұрлым тар негіз дірілге төзімділікті төмендетеді |
| Қоршаған ортаны қорғау | Толығымен жабылған конструкция шаңға, ылғалға, тотығуға және механикалық ластануға қарсы тұрады | Стандартты тығыздау қатаң өндірістік ортада шектеулі қорғанысты қамтамасыз етеді |
| Жоғары қарсылық қабілеті | Тұрақты өнімділікпен 120 кОм дейін қол жетімді кедергі мәндері | Жоғары қарсылық опциялары әдетте неғұрлым шектеулі |
A: Трапеция тәрізді алюминий корпусы сыртқы салқындату бетін арттырады және резистордың айналасындағы табиғи ауа ағынын жақсартады. Ол сондай-ақ жақсы механикалық тұрақтылық үшін кеңірек монтаж негізін қамтамасыз етеді, бұл оны ауыр салмақты өнеркәсіптік жабдыққа жарамды етеді.
A: Иә. Кварцпен толтырылған инкапсуляция ішкі жылуды алюминий корпусына тиімді түрде береді, бұл резистордың сенімді өнімділігін сақтай отырып, қайталанатын тежеу циклдарына және қысқа мерзімді шамадан тыс жүктемелерге төтеп беруге мүмкіндік береді.
A: Иә. Қосымша кіріктірілген термиялық қосқыштар немесе температура сенсорлары қараусыз немесе қауіпсіздік үшін маңызды қолданбалар үшін артық температурадан қосымша қорғауды қамтамасыз ету үшін сұрау бойынша біріктірілуі мүмкін.
Ж: Иә, егер барлық резисторлардың сипаттамалары бірдей болса. Жүктеменің біркелкі таралуын және ұзақ мерзімді сенімділікті қамтамасыз ету үшін біркелкі желдетуді, теңгерімді сымдарды және дұрыс жылуды бөлуді қамтамасыз ету керек.
- Өнеркәсіптік электр электроникасы саласында көп жылдық тәжірибесі бар кәсіби қуат резистор өндірушісі.
- Қарсылық, қуат рейтингі, өлшемдер, терминалдар және орнату опциялары үшін OEM және ODM теңшеу.
- Жеткізу алдында кешенді электрлік және механикалық сынақтармен қатаң сапаны бақылау.
- Стандартты үлгілер мен тапсырыс жобалары үшін жылдам өндіріс және тұрақты жеткізу.
- Тұтынушыларға қолдану үшін ең қолайлы резисторлық шешімді таңдауға көмектесетін техникалық қолдау.
