Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

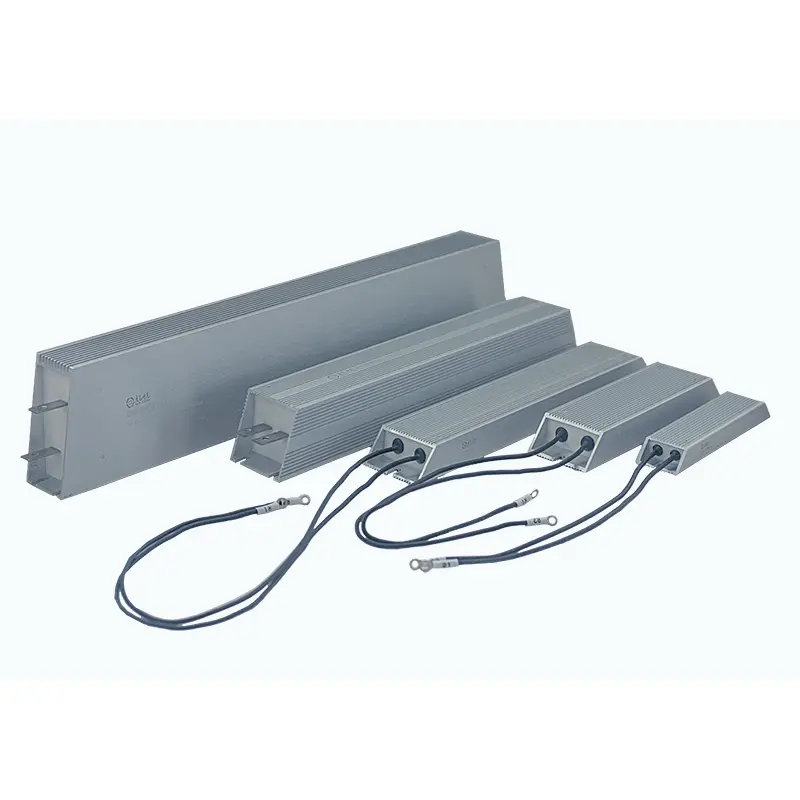

DUFEW ультра жұқа алюминий қапталған резистор орнату кеңістігі шектеулі, бірақ сенімді қуат шығыны маңызды болып табылатын өнеркәсіптік қолданбаларға арналған. Өте жұқа алюминий корпусы және толығымен жабық конструкциясы бар ол тиімді жылуды таратуды, тамаша қоршаған ортаны қорғауды және динамикалық тежеу, сервожетектер, VFD, жүктеме банктері және қуатты басқару жүйелері үшін тұрақты өнімділікті ұсынады.
50 Вт-тан 6 кВт-қа дейінгі қуат көрсеткіштері, 0,01Ω-ден 120 кОм-ға дейінгі қарсылық мәндері және 1200 В-қа дейінгі жұмыс кернеуі бар резистор әртүрлі өнеркәсіптік талаптарды қанағаттандыру үшін OEM және ODM теңшеулерін қолдайды.
Резистор дәлдікпен оралған никель-хром (Ni-Cr) немесе слюда қабаттарымен оқшауланған константан кедергі сымынан жасалған және жалынға төзімді, оқшаулауы жоғары құмыра қоспасы арқылы алюминий қорытпасының корпусына толығымен қапталған. Бұл жабық конструкция кедергі элементін шаңнан, ылғалдан, тотығудан және дірілден қорғай отырып, жылу беруді жақсартады.
Оның ең аз қалыңдығы 6--8 мм болатын ультра жұқа профилі кәдімгі алюминий резисторлары сыймайтын шағын электр жабдықтарына тікелей орнатуға мүмкіндік береді. Әр түрлі қолданба талаптары үшін бірнеше терминал мәнерлері, орнату опциялары және электрлік сипаттамалар қол жетімді.
| Модельдік код | Сипаттама |
|---|---|
| КӨЛІК | Ультра жұқа алюминий қапталған резистор |
| 1500 Вт | Номиналды қуат |
| 27R | Номиналды қарсылық |
| J | Қарсылық төзімділігі (J=±5%, K=±10%, H=±3%) |
| Параметр | Техникалық сипаттама |
|---|---|
| Қуат диапазоны | 50Вт--6кВт |
| Жұмыс кернеуі | ≤1200В |
| Қарсыласу диапазоны | 0,01Ω--120кОм |
| Қарсылыққа төзімділік | ±3% / ±5% / ±10% |
| Қорғау рейтингі | IP00 |
| Температура коэффициенті (TCR) | ≤300 ppm/°C |
| Жалынға төзімділік рейтингі | UL 94V-2 |
| Стандартты | GB/T 5792 |
Дұрыс қуат резисторын таңдау қарсылық пен қуат көрсеткіштерін таңдаудан көп нәрсені білдіреді. DUFEW бүкіл әлем бойынша өнеркәсіптік қолданбалар үшін сенімді жылу өнімділігін, тұрақты өндіріс сапасын және икемді теңшеуді қамтамасыз етуге бағытталған.
Ең аз қалыңдығы 6--8 мм болатын өте жұқа алюминий корпусы бірнеше блоктарды қатар орнатуға мүмкіндік береді, бұл оны ықшам басқару шкафтары, серво жетектер және VFD жүйелері үшін өте қолайлы етеді.
Әрбір резистор дәйекті электрлік өнімділік пен ұзақ қызмет ету мерзімін қамтамасыз ету үшін дәлдікке төзімді сым орамасы, жоғары сапалы оқшаулағыш материалдар, автоматтандырылған өндіріс процестері және қатаң сапаны тексеру арқылы жасалады.
DUFEW тұтынушы сызбаларына немесе техникалық сипаттамаларға сәйкес теңшелген қарсылық мәндерін, қуат көрсеткіштерін, корпус өлшемдерін, терминал конфигурацияларын, қорғасын сым опцияларын, орнату құрылымдарын және төмен индуктивті конструкцияларды қолдайды.
Өнеркәсіптік қуат резисторларын өндіруде көп жылдық тәжірибесі бар DUFEW бүкіл әлем бойынша автоматтандыру жабдығы өндірушілеріне, жүйелік интеграторларға, дистрибьюторларға және OEM тұтынушыларына сенімді шешімдерді ұсынады.
Алюминий қорытпасының ықшам қоршауының қалыңдығы небәрі 6-8 мм, бұл электр шкафтары мен ықшам өнеркәсіптік жабдықтың ішіндегі орнату кеңістігін барынша арттыруға көмектеседі.
Оқшаулауы жоғары отқа төзімді құмыра қоспасы шаңға, ылғалға, дірілге және тотығуға тамаша қарсылық қамтамасыз ете отырып, қарсылық элементін толығымен жабады.
Алюминий корпусы және жылу өткізгіш толтырғыш материалы жылуды орнату бетіне немесе радиаторға жылдам тасымалдап, салқындату тиімділігі мен қуат тығыздығын арттырады.
Терминал немесе сым қосылымдары бар резисторды әртүрлі қолданбаларға сәйкес қарсылық мәні, қуат рейтингі, өлшемдері және орнату стилі бойынша теңшеуге болады.
6--8 мм жұқа профилімен резистор ықшам басқару шкафтарына, сервожүйелерге және VFD құрылғыларына оңай орналасады, бұл өнімділікті жоғалтпай жоғары орнату тығыздығына мүмкіндік береді.
Тығыздалған алюминий корпусы және отқа төзімді құмыра қоспасы ішкі кедергі элементін шаңнан, ылғалдан, тотығудан және дірілден тиімді қорғап, ұзақ мерзімді сенімділікті арттырады.
Алюминий корпусы тиімді жылу қабылдағыш ретінде әрекет етеді, жылуды қарсылық элементінен жылдам тасымалдайды. Металл пластинаға немесе сыртқы радиаторға орнатылған кезде жылу өнімділігі одан әрі жақсарады.
Ықшам пакетте жоғары қуат шығысын жеткізуге арналған, бұл оны орнату кеңістігі шектеулі, бірақ сенімді энергия шығынын қажет ететін қолданбалар үшін өте қолайлы етеді.
±3%, ±5% және ±10% қарсылық рұқсаттары бар 0,01Ω-ден 120кОм-ға дейін қол жетімді, кедергісі төмен тежеу және жоғары кедергісі бар жүктеме қолданбаларын қамтиды.
DUFEW теңшелген өлшемдерді, қарсылық мәндерін, қуат көрсеткіштерін, терминал мәнерлерін, қорғасын сымдарын, орнату конфигурацияларын және индуктивтілігі төмен конструкцияларды қамтитын OEM және ODM қызметтерін ұсынады.
Кәдімгі ашық типті резисторлардан айырмашылығы, ультра жұқа алюминий қапталған резистор тиімді жылуды басқаруды және қоршаған ортаны сенімді қорғауды қажет ететін ықшам электр жүйелеріне арналған.
Орнату кеңістігі шектеулі ықшам серво жүйелердегі регенеративті тежеу тізбектері үшін өте қолайлы.
Өнеркәсіптік инверторлық жүйелерде динамикалық тежеу, энергия шығыны және кернеуді тұрақтандыру үшін қолданылады.
Батареяны зарядтау/разрядтау жабдығы, алдын ала зарядтау тізбектері және энергияны бөлу қолданбалары үшін қолайлы.
Қуат көздеріне, батареяларды сынауға, өнеркәсіптік сынақ жабдықтарына және электронды жүктеме жүйелеріне тұрақты резистивті жүктемелерді қамтамасыз етеді.
PLC басқару шкафтарында, автоматтандыру жүйелерінде, робототехникада, CNC жабдықтарында және ықшам электр басқару панелінде кеңінен қолданылады.
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Диэлектриктерге төзімді кернеу | 2500VAC / 50Гц / 60с | Ағып кету тогы ≤10мА |
| Оқшаулау кедергісі | 1000В тұрақты ток | ≥100МΩ |
| Қысқа мерзімді шамадан тыс жүктеме | 10 × номиналды қуат 5 секунд | Көрінетін зақым жоқ |
| Өмірді жүктеу | Циклдік жұмыс (10с ҚОСУ / 90с ӨШІРУ) | ＞9 000 сағат |
| Ылғалға төзімділік | 40°C ±2°C, 90--95% RH, 100сағ | ΔR ≤ ±(1%R + 0,05Ω) |
| Жылдам температура циклі | -55°C / 55°C / 155°C, әрқайсысы 15 мин, 5 цикл | ΔR ≤ ±(2%R + 0,05Ω) |
| Ыстыққа төзімділік | 350°C / 2сағ | Көрінетін зақым немесе түссіздену жоқ |
| Температура коэффициенті (TCR) | Бағалы және бастапқы қарсылық | ＜300 ppm/°C |
| Жалынға төзімділік | 10× Номиналды қуат 5 мин | Тұтану жоқ |
| Сипаттама | Сынақ шарттары | Өнімділік |
|---|---|---|
| Терминалдың күші | 45N / 30s | Қопсыту немесе көрінетін зақым жоқ |
| Дірілге төзімділік | 5--200Гц, 1г, 98м/с² | Құрылымдық зақым жоқ |
| Дәнекерлеу жылуына төзімділік | 350±5°C Дәнекер, 3с | ΔR ≤ ±(1%R + 0,05Ω) |
| Сыртқы түрі | Көрнекі тексеру | Көрінетін зақым жоқ, таңбалау анық |
| Дәнекерлеу қабілеті | 235±5°C Дәнекер, 5с | Дәнекерлеу ≥95% |
| Салыстыру элементі | DUFEW ультра жұқа алюминий қапталған резистор | Кәдімгі қуат резисторы |
|---|---|---|
| Тұрғын үй дизайны | Толығымен жабық кәстрөлі бар ультра жұқа алюминий корпус | Көбінесе ашық немесе жартылай жабық құрылыс |
| Орнату кеңістігі | Жіңішке 6--8 мм профиль ықшам қатар орнатуға мүмкіндік береді | Үлкенірек корпус орнату үшін көбірек орынды қажет етеді |
| Қоршаған ортаны қорғау | Шаңға, ылғалға, дірілге және тотығуға жақсы төзімділік | Қатаң жағдайлар үшін шектеулі қоршаған ортаны қорғау |
| Жылу диссипациясы | Алюминий корпусы салқындатуды жақсарту үшін тікелей шассиді немесе радиаторды орнатуды қолдайды | Ең алдымен табиғи ауаны салқындатуға негізделген |
| Қарсыласу диапазоны | 0,01Ω-ден 120кОм-ға дейінгі кең диапазон | Құрылысқа байланысты әдетте шектеулі қарсылық диапазоны |
| Қолданба | Шағын өнеркәсіптік жабдық, VFD, сервожүйелер, аккумуляторлық жабдық және жүктемені сынау | Қуатты бөлуге арналған жалпы мақсаттағы қолданбалар |
| Баптау | Теңшелген өлшемдерді, терминалдарды, сымдарды, қуат көрсеткіштерін және қарсылық мәндерін қолдайды | Шектеулі теңшеу |
A: Оның басты артықшылығы - қалыңдығы 6--8 мм болатын өте жұқа құрылым. Бұл ықшам дизайн орнату кеңістігін азайта отырып, қуатты тиімді бөлуді қамтамасыз етеді, бұл оны сервожетектерге, VFD жүйелеріне, аккумуляторлық жабдыққа және кеңістік шектеулі өнеркәсіптік басқару шкафтарына қолайлы етеді.
A: Иә. Тегіс алюминий негізі металл шассиге немесе сыртқы радиаторға тікелей орнатуға мүмкіндік береді. Жанасу беттерінің арасына термиялық май жағу жылу беру тиімділігін одан әрі жақсартуға және жоғары үздіксіз жұмыс өнімділігін қолдауға мүмкіндік береді.
A: Толығымен жабық алюминий корпусы жалынға төзімді оқшаулағыш ыдыспен біріктірілген шаңнан, ылғалдан, дірілден және тотығудан тиімді қорғауды қамтамасыз етеді. Ашық резисторлық құрылымдармен салыстырғанда, бұл дизайн қоршаған ортаға жақсы бейімделуді ұсынады, ал сыртқы немесе жоғары қорғаныс қолданбалары үшін қосымша қоршау қорғанысын қосуға болады.
A: Иә. DUFEW арнайы электрлік, механикалық және орнату талаптарына негізделген OEM және ODM теңшеулерін қамтамасыз етеді. Арнайы опцияларға қарсылық мәні, қуат рейтингі, корпус өлшемдері, терминал мен сымның конфигурациясы, монтаж құрылымы, төмен индуктивті дизайн және басқа арнайы сипаттамалар кіреді. Тұтынушылар сызбаларды немесе техникалық талаптарды ұсына алады, ал DUFEW инженерлері қолайлы шешімді бағалайды және әзірлейді.
A: Олар ықшам өлшемді және сенімді жылу диссипациясын қажет ететін қолданбаларда, соның ішінде сервожетекті жүйелерді, айнымалы жиілікті жетектерді, динамикалық тежеу тізбектерін, аккумуляторларды зарядтау және разрядтау жабдықтарын, өнеркәсіптік автоматтандыру жүйелерін, қуат көздерін, электронды жүктеме жүйелерін және жаңартылатын энергия жабдықтарын қамтиды.
DUFEW электрлік өнімділікті, механикалық құрылымды және орнату талаптарын қамтитын теңшелген шешімдерімен жабдық өндірушілеріне, дистрибьюторларға және жүйелік интеграторларға қолдау көрсететін өнеркәсіптік қуат резисторы қолданбалары үшін OEM және ODM өндіру қызметтерін ұсынады.
Теңшеу мүмкіндіктеріне 50 Вт-тан 6 кВт-қа дейінгі қуат көрсеткіштері, 0,01 Ом-нан 120 кОм-ға дейінгі қарсылық мәндері, корпус өлшемдері, терминал мен сымның конфигурациялары, монтаждау құрылымдары, индуктивтілігі төмен конструкциялар, реттелетін белгілер, логотиптер және қолданбаға қатысты модификациялар кіреді.
Әрбір теңшелген өнім өнеркәсіптік ортада сенімді жылу өнімділігін, электрлік тұрақтылықты және ұзақ мерзімді жұмысты қамтамасыз ету үшін инженерлік бағалау және өндірістік бақылау арқылы әзірленеді.
Дұрыс резисторды таңдау жүйенің сенімділігі мен қызмет ету мерзімін барынша арттыруға көмектеседі. Модельді таңдағанда келесі факторларды ескеріңіз:
| Таңдау элементі | Ұсыныс |
|---|---|
| Қуат рейтингі | Қауіпсіздік шегі жеткілікті үздіксіз немесе үзіліссіз жұмыс цикліне сәйкес таңдаңыз. |
| Қарсыласу мәні | Инвертордың, сервожетектің немесе электр тізбегінің талаптарын сәйкестендіріңіз. |
| Жұмыс кернеуі | Ең жоғары жұмыс кернеуі өнім сипаттамасынан аспайтынына көз жеткізіңіз. |
| Салқындату әдісі | Қуатты жоғарырақ қолдану үшін резисторды металл пластинаға немесе радиаторға орнатыңыз. |
| Орнату кеңістігі | Қол жетімді шкаф немесе жабдық кеңістігіне қарай өлшемдерді таңдаңыз. |
| Қосылым түрі | Орнату талаптарына сәйкес терминал немесе сымның конфигурациясын таңдаңыз. |
Қолданбаңызға қай модельдің ең жақсы сәйкес келетініне сенімді болмасаңыз, DUFEW инженерлік тобы жұмыс жағдайларыңызға байланысты ең қолайлы шешімді ұсына алады.
- Өнеркәсіптік қуат резисторлары мен тежеу шешімдерінің кәсіби өндірушісі
- Қатаң өндіріс және сапаны бақылау арқылы тұрақты өнім сапасы
- Жаһандық жабдық өндірушілеріне арналған икемді OEM және ODM қызметтері
- Техникалық қолдау мен жобаны бағалауға жылдам жауап беру
- Стандартты және тапсырыс бойынша өнімдерді сенімді жеткізу
- Сымды, гофрленген, құбырлы, алюминийден жасалған, тежегіш және теңшелген қуат резисторларын қамтитын толық өнім портфолиосы
Сенімді ультра жұқа алюминий қапталған резистор жеткізушісін іздеп жүрсіз бе?
DUFEW стандартты өнімдер мен өнеркәсіптік автоматика, жаңартылатын энергия көздері, мотор жетектері, сынақ жабдықтары және электр электроникасына арналған теңшелген шешімдерді ұсынады.
Біздің инженерлік тобымызға бүгін хабарласыңыз:
- Өнім бойынша ұсыныстар
- Техникалық кеңес беру
- OEM және ODM қолдауы
- Сұраныс үлгілері
- Бәсекелестік баға ұсыныстары
DUFEW -- Қытайдағы сенімді өнеркәсіптік қуат резисторының өндірушісі.
