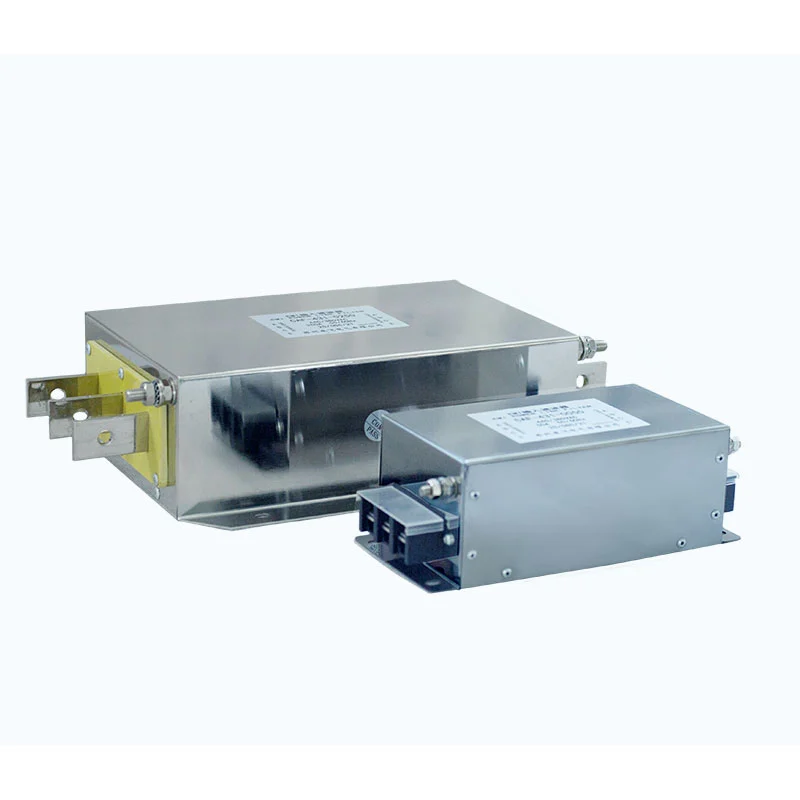

Электромагниттік үйлесімділік сүзгісі

Заманауи өнеркәсіптік жетек жүйелері энергия тиімділігі мен қозғалтқышты басқару дәлдігін жақсарту үшін жоғары жылдамдықты коммутация технологиясын пайдаланады. Дегенмен, инверторды ауыстыру операциялары қоршаған жабдыққа және жалпы жүйенің ЭМҮ өнімділігіне әсер етуі мүмкін өткізілген кедергілерді, жалпы режимдегі токты және жоғары жиілікті шуды тудыруы мүмкін.

Dufew электрлік электромагниттік үйлесімділік сүзгісі оңтайландырылған сүзгі компоненттерін біріктіреді, соның ішінде:

- Жалпы режимдегі дроссельдер

- X/Y қауіпсіздік конденсаторлары

- сүзгі реакторлары

- демпферлік құрамдас бөліктер

Сүзгілеу желісі тұрақты қуат беруді сақтай отырып, қажетсіз жоғары жиілікті кедергілер үшін жоғары кедергі жасайды.

Орнату талаптарына байланысты сүзгі басқаруға көмектеседі:

- Электрмен жабдықтау желісіне қайтарылатын кедергілер

- Қуат электроникасы тудыратын жоғары жиілікті коммутация шуы

- Жабдық пен жер арасындағы жалпы режимдегі ток

- Маңайдағы құрылғыларға әсер ететін электромагниттік бұзылулар

Шешім көмектеседі:

- Электромагниттік үйлесімділік өнімділігін жақсарту

- Жалғанған жабдық арасындағы кедергіні азайтыңыз

- VFD және сервожүйе тұрақтылығын жақсарту

- Сенімді өндірістік жұмысты қолдау

Біріктірілген EMC сүзу құрылымы

1. Екі жақты кедергіні басқару

Өнеркәсіптік жетек жүйелері қуат кірісінде де, қозғалтқыштың шығыс жағында да кедергі тудыруы мүмкін. Dufew біріктірілген сүзгі құрылымы өткізілетін шығарындыларды азайтуға, жоғары жиілікті кедергілерді жіберуді шектеуге, шкафты біріктіруді жеңілдетуге және жалпы жүйедегі электромагниттік үйлесімділікті қолдауға арналған.

2. Жалпы режим және дифференциалды режим шуды басу

Электромагниттік кедергі электр тізбектері мен жер арасындағы жалпы режимдік жолдар немесе қуат өткізгіштері арасындағы дифференциалды режим жолдары арқылы болуы мүмкін. Dufew қажетті сүзу сипаттамаларына сәйкес екі кедергі режимін де шешу үшін магниттік құрамдас бөліктер мен конденсатор желілерін оңтайландырады.

3. Өнеркәсіптік деңгейдегі магниттік құрамдас дизайн

Сүзгі қажетті жиілік диапазонында тұрақты кедергі сипаттамаларын қамтамасыз ету үшін оңтайландырылған магниттік құрылымдарды пайдаланады. Дизайн өнеркәсіптік қолданбалар үшін сүзу өнімділігін, магниттік жоғалтуды, жылулық мінез-құлықты және ұзақ мерзімді жұмыс жағдайларын қарастырады.

Техникалық артықшылықтар

1. EMC өнімділігі

Сүзгі қуат электроникасын ауыстыру арқылы туындайтын кедергілерді басқаруға, өткізілетін шығарындыларды және электромагниттік кедергілерді азайтуға көмектеседі, сонымен бірге қосылған жабдық арасындағы үйлесімділікті қолдайды.

2. VFD қолданбалары үшін оңтайландырылған

Инвертор негізіндегі жүйелер үшін сүзгі жоғары жиілікті коммутация шуды, жалпы режимдегі кедергілерді және кабельге қатысты электромагниттік сәулеленуді әлсіретуге көмектеседі, қозғалтқыштар мен басқа қосылған электр жабдықтарының тұрақты жұмысын қолдайды.

3. Икемді өнеркәсіптік интеграция

Dufew ықшам орнату құрылымдары, жеңілдетілген сымдар, икемді монтаж және теңшелген электр параметрлері опциялары бар әртүрлі шкаф пен жүйелік талаптарға сәйкес сүзу шешімдерін әзірлейді.

Типтік қолданбалар

Dufew электромагниттік үйлесімділік сүзгісі жақсартылған кедергілерді бақылауды қажет ететін өнеркәсіптік жүйелер үшін жарамды.

Типтік салаларға мыналар жатады:

- өнеркәсіптік автоматтандыру

- CNC өңдеу

- Өндірістік жабдықтар

- Медициналық электроника

- Тестілеу жүйелері

- Дәл электронды өндіріс

Теңшелген EMC сүзгі шешімдері

Әртүрлі жабдықтар мен қолданбалар әртүрлі сүзу параметрлерін қажет етеді. Dufew Electric өнеркәсіптік электр электроникасына және электромагниттік кедергілерді бақылауға арналған сәйкес сүзгі сипаттамаларын анықтау үшін номиналды кернеуге, номиналды токқа, коммутация жиілігіне, кабель ұзындығына, орнату ортасына және EMC сынау талаптарына негізделген инженерлік қолдауды қамтамасыз етеді.

Теңшелген жобалар үшін тұтынушылар жабдық параметрлерін, электр сызбаларын, қолдану шарттарын немесе техникалық бағалау үшін EMC сынақ талаптарын ұсына алады. Dufew Electric стандартты сүзгі беруді де, қолданбаға арналған конфигурацияларды да қолдайды.

Өндірістік мүмкіндік және сапаны қамтамасыз ету

Dufew Electric өнеркәсіптік электр электроникасының құрамдас бөліктеріне маманданған, соның ішінде EMC сүзгілері, гармоникалық сүзгілер, реакторлар, тежеу ​​резисторлары және теңшелген электрлік компоненттер. Оның өндірістік процестері магниттік ядроны өңдеуді, дәл орауды, оқшаулауды өңдеуді, вакуумды сіңдіруді және электр параметрлерін тексеруді қамтуы мүмкін.

Негізгі сапаны тексеру мыналарды қамтуы мүмкін:

- Оқшаулау төзімділігін сынау
- диэлектрлік төзімділікті сынау
- Электр өнімділігін тексеру
- Температураның жоғарылауын тексеру
- Соңғы сапаны тексеру

Dufew Electric OEM өндірісін, теңшелген сүзгілерді әзірлеуді, инженерлік қолданбаларды қолдауды және өнеркәсіптік жобаларды кооперациялауды қолдайды, өнімнің сипаттамалары мен сынақ талаптары қолданбаға және тұтынушы талаптарына сәйкес реттеледі.

Техникалық сипаттамалар

Электромагниттік үйлесімділік сүзгісі стандартты EMI сүзгісімен салыстырғанда

Жиі қойылатын сұрақтар

1-сұрақ: Электромагниттік үйлесімділік сүзгісі не үшін қолданылады?

Электромагниттік үйлесімділік сүзгісі электрлік электрлік жабдықтан туындайтын өткізілетін электромагниттік кедергілерді азайтады және жүйенің EMC өнімділігін жақсартуға көмектеседі.

2-сұрақ: EMC сүзгісін қалай таңдау керек?

Таңдау номиналды кернеуге, ток сыйымдылығына, коммутация сипаттамаларына, кабель конфигурациясына, орнату ортасына және талап етілетін EMC өнімділігіне байланысты.

3-сұрақ: VFD жүйесінде сүзгі қай жерде орнатылған?

Орнату орны жүйе талаптарына байланысты. Кіріс жағындағы сүзгілеу қуат желісіне жіберілетін кедергілерді азайтуға көмектеседі, ал шығыс жағындағы сүзу инвертор жұмысы кезінде пайда болатын жоғары жиілікті шуды басқаруға көмектеседі.

4-сұрақ: Dufew EMC сүзу шешімдерін теңшей ала ма?

Иә. Dufew электрлік параметрлерге, қолдану шарттарына, шкаф талаптарына және жобаның техникалық сипаттамаларына сәйкес теңшелген EMC сүзгілеу конструкцияларын ұсынады.
