Біз резисторларды, тежеу қондырғыларын, реакторларды, қуат сүзгілерін және трансформаторларды қамтитын жан-жақты портфолиоды ұсынамыз, әртүрлі қолданбалы талаптарды қанағаттандыру үшін толық теңшеу опциялары бар.

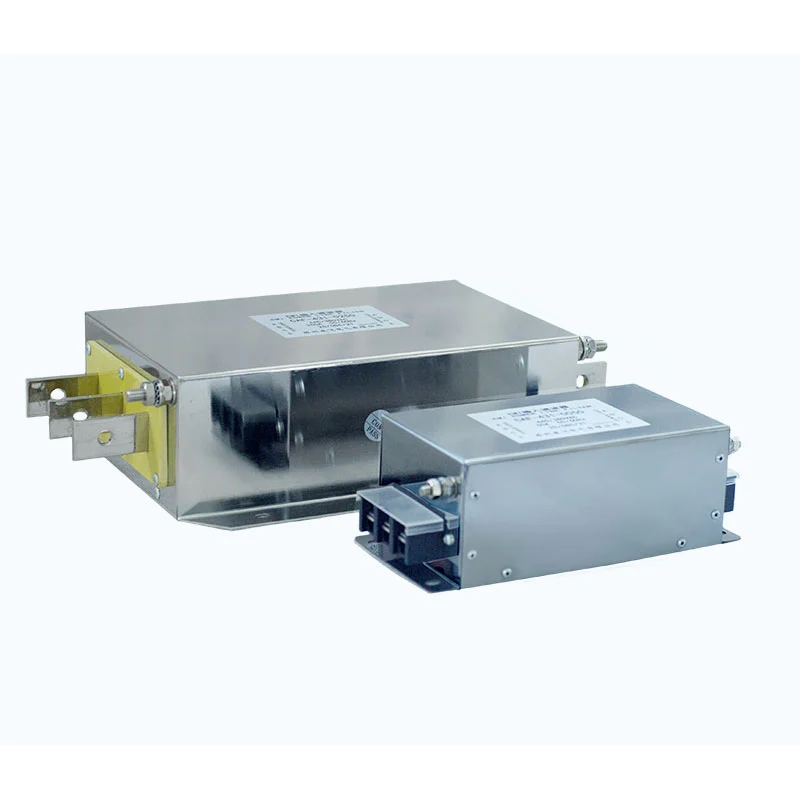

Электромагниттік кедергі сүзгісі жалпы режимдегі дроссельден, X конденсаторларынан, Y конденсаторларынан және резисторлардан тұратын көп сатылы төмен жиілікті сүзгілеу желісін қамтиды.
Жалпы режимдегі дроссель бір магниттік өзекке оралған екі өткізгішті пайдаланады және жалпы режимдегі кедергіге жоғары кедергі береді. Дифференциалды режимдегі кедергілерді басу үшін X конденсаторлары желі өткізгіштері арқылы жалғанған, ал Y конденсаторлары жоғары жиілікті жалпы режимдегі шуды жерге дейін жеткізу жолын қамтамасыз ету үшін электр желілері мен жерге қосылған.
Бұл құрамдас бөліктер кең жолақты EMI басуды қамтамасыз ету үшін бірге жұмыс істейді. Көп сатылы сүзгі құрылымы айнымалы жиілікті жетек қолданбаларында жиі кездесетін кедергі жиілігі сипаттамаларына сәйкес оңтайландырылған.
| Параметр | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | 220VAC / 380VAC / 690VAC / 1140VAC |
| Жұмыс жиілігі | 50 Гц / 60 Гц / 500 Гц дейін |
| Номиналды ток | 5A--1600A |
| Диэлектрлік күш | Line-to-Line: 1500VDC, 60s; Желіден жерге: 2500В тұрақты ток, 60с |
| Оқшаулау кедергісі | 1000VDC кезінде >100МΩ |
| Шамадан тыс жүктеме сыйымдылығы | 1,4 × номиналды ток 1 минутқа, кемінде 15 минуттық интервалдармен |
| Кабельдің максималды ұзындығы | экрандалған кабель үшін 400 м; Экрандалмаған кабель үшін 300 м |
| Қорғау рейтингі | IP00 / IP20 |
| Оқшаулау класы | T40 / F (155°C) |
| Жалынға төзімділік рейтингі | UL94 V-2 |
| Өнім стандарты | GB/T 15287/8 |
- Жалпы режимді және дифференциалды режимді басу: сүзу желісі жалпы режимде де, дифференциалды режимде де электромагниттік кедергілерді әлсіретуге арналған.
- Екі бағытты EMI басу: сүзгі қуат көзі мен қосылған жабдық арасындағы кедергілерді азайтып, екі бағытта да қажетсіз шуды жіберуді азайтуға көмектеседі.
- VFD қолданбасының үйлесімділігі: ауысуға байланысты электромагниттік кедергілер мен жүргізілетін шуды қосымша басуды қажет ететін ауыспалы жиілікті жетек жүйелеріне арналған.
- Көп сатылы сүзу: жалпы режимдегі дроссельдің, X конденсаторларының, Y конденсаторларының және резистивті элементтердің комбинациясы көп сатылы сүзу өнімділігін қамтамасыз етеді.
- Кең электр диапазоны: 220VAC-тан 1140VAC-қа дейінгі номиналды кернеу опциялары және 5А-дан 1600А-ға дейінгі номиналды ток опциялары өнеркәсіптік қуат қолданбаларының кең ауқымын қолдайды.
- Төмен ағып кету тогының дизайны: Сүзгі құрылымы ағып кету тогы мен жүйені жерге қосу талаптарын ескере отырып жасалған.
- Ұзын кабель қолданбалары: Ұзын мотор кабельдерін пайдаланатын VFD жүйелері үшін нақты жетекке, кабельге, қозғалтқышқа және орнату шарттарына сәйкес қолайлы конфигурациялар қол жетімді.
- Таңдалған таңдау: Dufew Electric өнімді таңдау үшін номиналды кернеуді, токты, жиілікті, кабель ұзындығын, орнату шарттарын және басқа қолданба параметрлерін бағалай алады.
Электромагниттік кедергі сүзгісі электромагниттік үйлесімділік пен қуат сапасы маңызды болып табылатын өнеркәсіптік қолданбаларға жарамды, соның ішінде:
1. Электромагниттік үйлесімділікке қатаң талаптар қоятын өнеркәсіптік жабдық.
2. Дискілер арасындағы электромагниттік кедергілерді басқару қажет болатын бірнеше VFD қолданатын жүйелер.
3. Өткізілетін немесе сәулеленген кедергілер электр желісіне немесе жақын орналасқан жабдыққа әсер етуі мүмкін VFD кіріс қолданбалары.
4. Электрлік бұзылулар, гармоникалық кедергілер немесе шамадан тыс электромагниттік шу әсер ететін VFD жүйелері.
5. Кедергіге байланысты қалыптан тыс жұмыс істеуден қосымша қорғауды қажет ететін өнеркәсіптік жабдық.
6. Өнеркәсіптік өндіріс және автоматтандыру құралдары.
7. Жаңғыртылатын энергия көздері және энергетикалық электрондық жабдықты пайдаланатын энергияны сақтау жүйелері.
8. Ұзын кабельдер немесе талап етілетін электромагниттік ортасы бар қозғалтқышты жетек жүйелері.
Электромагниттік кедергі сүзгісін таңдау тек кернеу мен токтың сәйкес келуін ғана қажет етеді. Таңдалған спецификацияның жоспарланған қолданбаға сәйкестігіне көз жеткізу үшін сүзгіні толық электр жүйесіне, жабдық конфигурациясына және орнату ортасына сәйкес бағалау керек.
Dufew Electric номиналды кернеу мен ток, жұмыс жиілігі, VFD қуат рейтингі, жалпы режим және дифференциалды режим кедергісі, мотор кабелінің ұзындығы, экрандалған немесе экрандалмаған кабель конфигурациясы, жерге қосу жағдайлары, орнату кеңістігі, жылу талаптары, электромагниттік орта және тұтынушы сызбалары немесе техникалық сипаттамалар негізінде техникалық бағалауды қолдай алады.
Теңшелген жобалар үшін тұтынушылар электр техникалық сипаттамаларын, техникалық сызбаларды, физикалық үлгілерді, жабдық туралы ақпаратты немесе инженерлік бағалау үшін қолдану шарттарын ұсына алады. Осы талаптарға сүйене отырып, Dufew Electric стандартты өнімдерді жеткізе алады немесе қолданбаға арнайы сүзгі конфигурацияларын жасай алады.
VFD қуат көрсеткішіне және электромагниттік ортаға сәйкес сүзгінің номиналды кернеуі мен номиналды токты таңдаңыз. Таңдау бойынша жалпы нұсқаулық ретінде сүзгінің номиналды тогын нақты қолдану және өндірушінің ұсыныстарын ескере отырып, жабдықтың номиналды токынан шамамен 1,2--1,5 есе таңдауға болады. Сүзгінің номиналды кернеуі VFD жұмыс кернеуіне сәйкес болуы керек.
Корпустың зақымдалуын тексеріңіз, терминалдардың бүтіндігін тексеріңіз және өнімнің таңбалары мен техникалық сипаттамалары анық көрінетінін растаңыз.
Сүзгіні жабдықтың қуат кіру нүктесіне немесе VFD сияқты кедергі көзінің кіріс жағына орнатыңыз және оны қорғалған жабдыққа барынша жақын ұстаңыз.
Металл басқару шкафына орнатылған кезде, жылуды таратуды және электромагниттік экранды қолдау үшін сүзгі корпусы мен корпус арасында металдың металға жеткілікті байланысын қамтамасыз етіңіз.
Сүзгіні басқару шкафының ішінде немесе бекіту тақтасында бекіту үшін арнайы орнату тесіктерін пайдаланыңыз. Сүзгінің мықтап орнатылғанын және кедергінің сәйкестігі мен жерге қосу талаптарының дұрыс қарастырылғанын тексеріңіз.
Сүзгіні желілік схемаға сәйкес қуат көзі мен VFD кірісі арасында тізбектей жалғаңыз. Кіріс және шығыс терминалдарын кері бұрмаңыз.
Жерге қосу терминалы қорғаныш жерге сенімді түрде қосылуы керек. Жерге қосуды мүмкіндігінше қысқа етіп ұстаңыз; Ұзындығы 30 см-ден аспайтын жерге қосу өткізгіші ұсынылады.
Сүзгінің кіріс сымдарын жүктеме жағындағы немесе шығыс сымдарымен біріктірмеңіз. Бұл кіріс және шығыс жақтары арасындағы электромагниттік байланысты арттырып, сүзгінің EMI басу мүмкіндігін айтарлықтай төмендетуі мүмкін.
Қажетсіз байланыстыруды азайту үшін кіріс және шығыс сымдарын бөлек бағыттау керек.
Барлық қосылымдардың дұрыстығын растағаннан кейін жүйені қосыңыз және VFD жұмыс жағдайын бақылаңыз. Электромагниттік кедергілер мен қалыпты жұмыс жағдайларының күтілетін төмендеуіне қол жеткізілгенін тексеріңіз.
| Салыстыру факторы | Dufew Integrated Composite EMI сүзгісі | Кәдімгі қарапайым сүзгі |
|---|---|---|
| Сүзгі құрылымы | Жалпы режимдегі дроссельдің, X конденсаторларының, Y конденсаторларының және резистивті элементтердің тіркесімі арқылы көп сатылы сүзгілеу | Әдетте қарапайым бір сатылы индуктивті құрылымға сүйенеді |
| EMI басу | Жалпы режимде де, дифференциалды режимде де кедергілерді шешуге арналған | Сүзгі құрылымына байланысты жоғары жиілікті кедергілерді басу шектелуі мүмкін |
| Жылулық басқару | Біріктірілген құрылымдық дизайн неғұрлым ұйымдасқан құрамдастарды орналастыруды және жылуды басқаруды қолдай алады | Компонент концентрациясы үздіксіз жоғары жүктеме жағдайында локализацияланған жылу жинақталуын арттыруы мүмкін |
| Орнату | Біріктірілген сүзгі конфигурациясы монтаждау мен электр қосылымын жеңілдетеді | Бөлек сүзгі компоненттері қосымша орнатуды және сымдарды қажет етуі мүмкін |
| Материалды басқару | Бір біріктірілген бірлік материалды кодтауды және түгендеуді басқаруды жеңілдетеді | Бірнеше құрамдас бөліктер материалдық элементтердің санын көбейтуі мүмкін |
| Қолдану ауқымы | EMI талаптарын талап ететін VFD жүйелері мен өнеркәсіптік орталар үшін қолайлы | Электрлік ортаға байланысты салыстырмалы түрде қарапайым қолданбалар үшін қолайлы |
Dufew Electric - өнеркәсіптік резисторларды, тежеу жүйелерін, реакторларды, EMI сүзгілерін, қуат сүзгілерін, трансформаторларды және теңшелген электрлік құрамдастарды қамтитын өндірістік мүмкіндіктері бар қуатты электроника компоненттерін өндіруші және жеткізуші Қытайда орналасқан. Электромагниттік кедергі сүзгілері үшін өндіру және тексеру өнім сипаттамаларына, қолданылатын техникалық талаптарға және тұтынушы талаптарына сәйкес жүзеге асырылады.
Өндіріс процесі материалды таңдауды, құрамдас бөліктерді құрастыруды, электрлік сынақты, өнімділікті тексеруді, қорытынды тексеруді, орауды және жөнелтуді қамтиды. Негізгі сапаны тексеру мыналарды қамтуы мүмкін:
- Номиналды кернеу мен токты тексеру
- Оқшаулау төзімділігін сынау
- диэлектрлік беріктікке сынау
- Электрлік өнімділікті сынау
- Көрнекі және өлшемді тексеру
- Терминалды және қосылымды тексеру
- соңғы өнімді тексеру
Өнімнің техникалық сипаттамалары мен тексеру талаптары дәйекті электрлік өнімділік пен өнім сапасын сақтау үшін бүкіл өндірісте бақыланады. Өнімге арналған сынақ жазбалары мен техникалық құжаттама да жоба талаптарына сәйкес берілуі мүмкін.
Dufew Electric тұтынушыларды бағалау мен сатып алу талаптарын қолдау үшін тиісті сапа сертификаттарын, өнім құжаттамасын және сынақ жазбаларын жүргізеді.
Қолданылатын сертификаттар мен техникалық құжаттар нақты өнімге, жобаға және тұтынушы талаптарына сәйкес қарастырылуы мүмкін.
Қытайдағы қуат электроникасының құрамдас бөліктерін жеткізуші ретінде Dufew Electric өнімді таңдаудан және өндіру, тексеру, орау және жөнелту арқылы үлгіні бағалаудан халықаралық B2B тапсырыстарын қолдайды.
Әдеттегі жеткізу келісімдері тапсырыс көлеміне, өнім өлшемдеріне, тағайындалған жерге, жеткізу уақытына және тұтынушы талаптарына сәйкес үйлестірілуі мүмкін.
Қолжетімді логистикалық опциялар мыналарды қамтуы мүмкін:
- Теңіз жүктері: тұрақты және үлкен көлемдегі халықаралық тапсырыстар үшін қолайлы.
- Әуе жүктері: шұғыл жөнелтілімдер, үлгілер және кішірек көлемдегі тапсырыстар үшін қолайлы.
- Жедел жеткізу: жылдам жеткізу қажет техникалық үлгілер мен шағын пакеттер үшін қолайлы.
- Тұтынушы тағайындаған экспедитор: Dufew Electric қажет болған жағдайда тұтынушы ұсынған логистикалық провайдермен жөнелтуді үйлестіре алады.
Экспорттық қаптаманы өңдеу және халықаралық транзит кезінде электр компоненттерін қорғауға көмектесу үшін өнімнің құрылымы мен тасымалдау талаптарына сәйкес реттеуге болады.
Dufew Electric резисторлар, тежеу жүйелері, реакторлар, электромагниттік кедергі сүзгілері, қуат сүзгілері және трансформаторларды қоса алғанда, қуат электроникасының компоненттеріне назар аударады.
Өнімді таңдау электрлік параметрлерге, VFD сипаттамаларына, кабель ұзындығына, электромагниттік ортаға, орнату жағдайларына және басқа жүйе талаптарына сәйкес бағалануы мүмкін.
Dufew теңшелген электр сипаттамаларын, конфигурацияларды, сызбаларды, үлгілерді және инженерлік бағалауға жататын қолданбаға қатысты талаптарды қолдайды.
Өндіріске материалды тексеру, бақыланатын құрастыру, электрлік сынақтар, қорытынды тексеру және қолданыстағы талаптарға сәйкес өнім құжаттамасы кіреді.
Dufew Electric жабдық өндірушілеріне, жүйелік интеграторларға, дистрибьюторларға, OEM тұтынушыларына және өнеркәсіптік пайдаланушыларға өнімді жеткізу және халықаралық логистикалық үйлестіру арқылы қолдау көрсетеді.
Оның сүзгі желісі қуат көзі мен қосылған жабдық арасындағы қажетсіз шуды әлсіретіп, кіріс және шығыс электромагниттік кедергілерді азайтуға көмектеседі.
Иә, қосымша EMI басу қажет болғанда. Реакторлар, ең алдымен, ток гармоникалары мен қуат бұзылыстарын шешеді, ал EMI сүзгілері электромагниттік шуды мақсат етеді. Сондықтан олар бір-бірін толықтыра алады.
Жоқ. Өткізгіштер бір магниттік ядроны ортақ пайдалану кезінде электрлік оқшауланған. Қалыпты дифференциалды режимде олардың магнит ағындары бір-бірін айтарлықтай жояды.
№ X конденсаторлары дифференциалды режимдегі шу үшін желілік өткізгіштер арқылы қолданылады, ал Y конденсаторлары жалпы режимдегі шу үшін электр желілері мен жерге қосылады. Олардың қауіпсіздік пен оқшаулау талаптары әртүрлі.
Dufew Electric мотор жетектеріне, өнеркәсіптік автоматикаға, жаңартылатын энергия көздеріне, энергияны сақтауға және қуатты басқару жүйелеріне арналған қуат электроникасының компоненттерін шығарады. Инженерлік қолдау, бақыланатын өндіріс, электрлік сынақтар, теңшеу және ғаламдық B2B жеткізу мүмкіндіктері арқылы біз әртүрлі өнеркәсіптік талаптарға бейімделген сенімді шешімдерді ұсынамыз.
