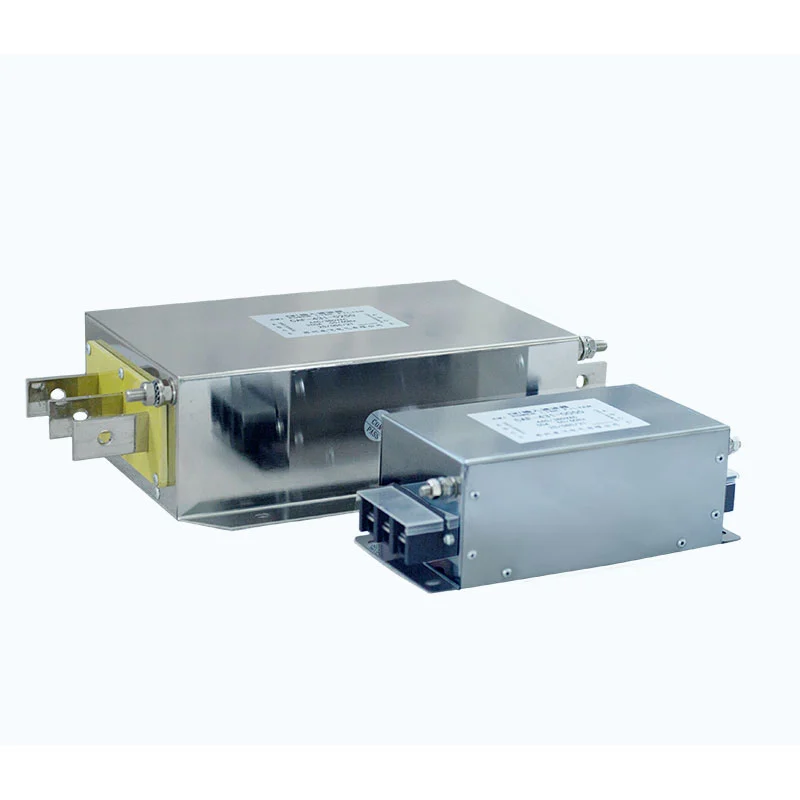

Бірфазалы сүзгі

Dufew электрлік бір фазалы сүзгі жоғары жиілікті коммутация жұмысы кезінде қуатты электронды жабдық тудыратын өткізілетін электромагниттік кедергілерді басу үшін арналған.

Айнымалы ток қуат көзі мен жабдықтың кіріс терминалдары (L/N) арасында орнатылған сүзгі оңтайландырылған LC сүзу желісін құру үшін индукторларды, конденсаторларды және демпферлік құрамдастарды пайдаланады. Схема қалыпты 50Гц/60Гц қуатты таратуға мүмкіндік бере отырып, қажетсіз жоғары жиілікті кедергі сигналдарына жоғары кедергіні қамтамасыз етеді.

Бірфазалы VFD жүйелерін, сервожетектерді және коммутациялық қуат көздерін пайдалану кезінде жоғары жиілікті коммутация шуы қуат кабельдері арқылы таралуы және жақын маңдағы электрондық жабдыққа әсер етуі мүмкін.

Сүзгі тиімді түрде төмендетеді:

- электр желілері арасындағы дифференциалды режимдегі кедергілер

- Электр желілері мен жер арасындағы жалпы режимдегі кедергілер

- өткізілген электромагниттік шуды беру

- EMC-қа байланысты жабдықтың дұрыс жұмыс істемеу қаупі

Оңтайландырылған схема дизайны және компоненттерді сәйкестендіру арқылы Dufew бір фазалы сүзгі тұрақты әлсірету өнімділігін, бақыланатын ағып кету тогын және өнеркәсіптік орталарда сенімді жұмысты қамтамасыз етеді.

Жетілдірілген EMI басу технологиясы

Оңтайландырылған LC фильтрлеу тізбегі

Сүзгі жиілікті таңдаулы кедергі желісін жасау үшін индукторларды, конденсаторларды және демпферлік құрамдастарды біріктіреді.

Дизайн қамтамасыз етеді:

- Жоғары жиілікті кедергінің әлсіреуі

- Жақсартылған шуды оқшаулау

- Тұрақты қуат беру

- Жақсартылған EMC сәйкестік өнімділігі

Жалпы режим және дифференциалдық режимдегі шуды басу

Коммутация құрылғылары тудыратын электр кедергілері әдетте екі беру жолы арқылы пайда болады.

Дифференциалды режимдегі кедергі

Электр желілері арасында пайда болады және негізінен коммутациялық тізбектер мен қуатты түрлендіру компоненттерінен туындайды.

Жалпы режимдегі кедергі

Электр желілері мен жердің арасында орын алады және сезімтал басқару жүйелеріне, байланыс құрылғыларына және дәл аспаптарға әсер етуі мүмкін.

Dufew екі кедергі режимін де басу және жалпы жүйе тұрақтылығын жақсарту үшін сүзу тізбегін оңтайландырады.

Техникалық артықшылықтар

1. Жақсартылған электромагниттік үйлесімділік

Сүзгі электронды жабдық пен қуат беру желісі арасындағы кедергілердің берілуін азайтуға көмектеседі, төмен шығарындыларды қолдайды, EMC өнімділігін жақсартады, жақын маңдағы жабдықтың кедергісін азайтады және жүйенің тұрақты жұмысын қамтамасыз етеді.

2. Шектеулі шкафтар үшін ықшам дизайн

Бірфазалы құрылым шағын орнату орны, қарапайым L/N сымдары және икемді шкаф интеграциясы бар ықшам электр қондырғыларына арналған. Оның практикалық конфигурациясы сонымен қатар ауыстыруды және күнделікті техникалық қызмет көрсетуді жеңілдетеді.

3. Сенімді өндірістік өнімділік

Dufew өнеркәсіптік автоматтандыру орталарында тұрақты жұмысты қолдау үшін басқарылатын өндірістік процестерді қолданады. Негізгі ойларға магниттік құрамдастарды таңдау, оқшаулау құрылымы, электрлік параметрлерді тексеру және үздіксіз жұмыс жағдайлары үшін жылу өнімділігін бағалау кіреді.

Типтік қолданбалар

Dufew бірфазалы сүзгісі жақсартылған ЭМҮ өнімділігін және электр желісінің кедергісін азайтуды қажет ететін электрондық жабдық үшін жарамды.

Әдеттегі қолданбалар өнеркәсіптік автоматтандыру және өндірістік жабдықтарды, сондай-ақ тұрақты қуат сапасы мен тиімді EMI бақылауын қажет ететін медициналық электрониканы, зертханалық жүйелерді, электронды өндірістік желілерді және байланыс жабдықтарын қамтиды.

Арнайы дизайн мүмкіндігі

Әртүрлі қолданбалар әртүрлі сүзу сипаттамаларын қажет етеді. Dufew Electric номиналды кернеуге, номиналды токқа, жабдық қуат сипаттамаларына, EMC талаптарына, орнату кеңістігіне және қоршаған орта жағдайларына негізделген теңшелген шешімдерді ұсынады.

Инженерлік қолдау жоспарланған жабдық пен жұмыс жағдайлары үшін қолайлы сүзгі конфигурациясын анықтауға көмектесу үшін өнімді таңдауды, параметрлерді сәйкестендіруді және қолданбаны бағалауды қамтиды.

Өндірістік мүмкіндік және сапаны қамтамасыз ету

Dufew Electric EMI сүзгілерін, гармоникалық сүзгілерді, реакторларды, тежеу ​​резисторларын және теңшелген электрлік шешімдерді қоса алғанда, өнеркәсіптік қуат электроникасының компоненттеріне маманданған. Бірфазалы сүзгі өндірісі үшін негізгі процестерге магниттік құрамдастарды жасау, дәлдікпен құрастыру, электрлік параметрлерді сынау, оқшаулау өнімділігін тексеру және жылу сенімділігін бағалау кіреді.

Негізгі сапаны тексеру мыналарды қамтуы мүмкін:

- Оқшаулау төзімділігін сынау
- диэлектрлік төзімділікті сынау
- Электр өнімділігін тексеру
- сыртқы түрін соңғы тексеру

Dufew Electric тұтынушы талаптарына сәйкес OEM өндірісін, реттелетін сүзгі шешімдерін, техникалық қолданбаларды қолдауды және өнеркәсіптік жоба ынтымақтастығын қолдайды.

Техникалық сипаттамалар

Бір фазалы сүзгі және үш фазалы сүзгі

Жиі қойылатын сұрақтар

1-сұрақ: Қандай жабдық бір фазалы сүзгіні қажет етеді?

Бір фазалы сүзгі әдетте бір фазалы VFD жүйелері, сервожетектер, коммутациялық қуат көздері, UPS жүйелері, өнеркәсіптік контроллерлер және EMI ​​басуын қажет ететін басқа электрондық жабдық үшін қолданылады.

2-сұрақ: EMI сүзгісін қайда орнату керек?

Сүзгіні қуат көзі мен жабдық терминалдары арасындағы айнымалы ток қуат кірісіне орнату керек. Дұрыс орнату жабдық тудыратын кедергілердің электр желісіне қайта оралуын болдырмауға көмектеседі.

3-сұрақ: Бұл сүзгіні инвертор шығыс жағында қолдануға бола ма?

Жоқ. Кіріс жағындағы EMI сүзгілері электр желісінің кедергісін жоюға арналған. VFD шығыс қолданбалары арнайы шығыс сүзгілерін, синус толқын сүзгілерін немесе dv/dt сүзгілерін қажет етеді.

4-сұрақ: Дұрыс сүзгі үлгісін қалай таңдау керек?

Таңдау кезінде номиналды кернеу, жұмыс тогы, жабдық түрі, EMC талаптары, орнату ортасы және шкаф кеңістігі ескерілуі керек. Dufew нақты қолданба шарттарына негізделген теңшелген ұсыныстарды қамтамасыз етеді.
